1. Giới thiệu chung về hệ thống điện trên xe Toyota
Trong những năm qua, Toyota đã không ngừng cải tiến công nghệ động cơ và hệ thống điện nhằm nâng cao hiệu suất, giảm tiêu thụ nhiên liệu và tăng tính an toàn cho người lái. Hệ thống điện (Electrical System) của một chiếc ô tô không chỉ bao gồm các dây dẫn và ắc quy mà còn là một mạng lưới phức tạp, kết nối các cảm biến, bộ điều khiển, và các mô-đun điện tử khác nhau. Đối với các mẫu xe Toyota hiện đại, hệ thống điện được thiết kế theo kiến trúc CAN bus (Controller Area Network), cho phép truyền thông nhanh chóng, ổn định và giảm thiểu lỗi.
Bài viết dưới đây sẽ đi sâu vào cấu trúc, chức năng, các bộ phận chính của hệ thống điện trên xe ôtô Toyota, đồng thời cung cấp những lưu ý quan trọng khi bảo dưỡng, sửa chữa để người dùng và thợ sửa xe có thể duy trì hiệu suất tối ưu cho xe.
2. Cấu trúc tổng quan của hệ thống điện Toyota
2.1. Nguồn cung cấp điện (Power Supply)
| Thành phần | Chức năng | Điện áp tiêu chuẩn |
|---|---|---|
| Ắc quy (Battery) | Cung cấp điện cho khởi động động cơ, các thiết bị phụ trợ khi động cơ tắt. | 12V (đối với hầu hết các mẫu xe chở khách) |
| Alternator (Dynamo) | Sạc lại ắc quy khi động cơ đang hoạt động, cung cấp điện cho các thiết bị điện khi xe đang chạy. | 12V, công suất từ 80A – 150A tùy model |
| DC-DC Converter | Chuyển đổi điện áp 12V sang 5V hoặc 3.3V cho các mô-đun điện tử nhạy cảm (điều khiển ECU, cảm biến). | 5V/3.3V |
2.2. Mạng truyền thông (Communication Network)
- CAN Bus (Controller Area Network): Hệ thống bus chính, cho phép các ECU (Electronic Control Units) giao tiếp nhanh chóng. Mỗi ECU có một địa chỉ duy nhất, dữ liệu truyền qua các khung tin (frame) có độ dài tối đa 8 byte.
- LIN Bus (Local Interconnect Network): Dùng cho các thiết bị phụ trợ như cửa sổ, ghế điện, điều hòa, giảm tải cho CAN.
- FlexRay & Ethernet: Được áp dụng trên một số mẫu xe hybrid, plug-in hybrid và các xe điện để truyền dữ liệu với tốc độ cao (up to 1 Gbps).

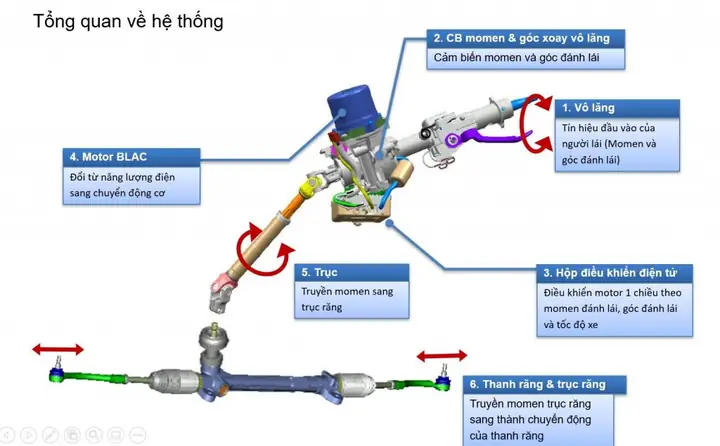

2.3. Các bộ điều khiển điện tử (ECU)
| ECU | Vị trí | Chức năng chính |
|---|---|---|
| Engine Control Unit (ECU) | Gần động cơ | Quản lý việc phun nhiên liệu, đánh lửa, điều khiển van EGR, MAP sensor, v.v. |
| Transmission Control Unit (TCU) | Gần hộp số | Điều khiển chuyển số tự động, quản lý mô-men xoắn, bảo vệ hộp số. |
| Body Control Module (BCM) | Dưới bảng điều khiển | Quản lý đèn chiếu sáng, cửa, cửa sổ, khóa, hệ thống âm thanh. |
| ABS/ESC Control Module | Gần bánh xe | Kiểm soát phanh ABS, ổn định điện tử (ESC), cảm biến tốc độ bánh xe. |
| Airbag Control Unit (ACU) | Trung tâm xe | Giám sát cảm biến va chạm, kích hoạt túi khí. |
| Hybrid/EV Control Unit (đối với mẫu hybrid) | Gần pin | Quản lý mô-đun động cơ điện, pin, hệ thống sạc hồi. |
3. Các thành phần quan trọng và chức năng chi tiết

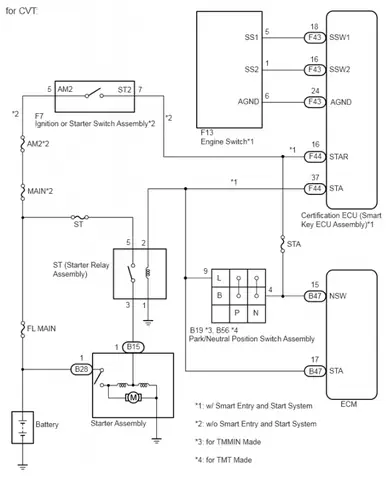

3.1. Ắc quy và hệ thống sạc
- Ắc quy chì-axit: Phổ biến trên các mẫu xe xăng/diesel. Thường có dung lượng 45-70 Ah.
- Ắc quy AGM/Li-ion: Được sử dụng trên các mẫu hybrid và xe điện để đáp ứng nhu cầu dòng điện cao và độ bền lâu hơn.
- Alternator: Khi động cơ quay, alternator tạo ra điện năng thông qua nguyên lý cảm ứng điện từ. Điện năng này được chuyển qua rectifier để tạo ra điện một chiều, sau đó qua voltage regulator để duy trì điện áp ổn định (≈ 13.8–14.4 V) cho ắc quy và các thiết bị.
3.2. Hệ thống chiếu sáng
- Đèn pha (Headlamp): Hệ thống xenon (HID) hoặc LED trên các mẫu cao cấp, được điều khiển bởi Headlamp Control Module để tự động bật/tắt, điều chỉnh độ sáng tùy vào môi trường.
- Đèn hậu, đèn hậu cầu (Taillight, Brake Light): Được điều khiển qua BCM, tích hợp tính năng Daytime Running Lights (DRL) để tăng khả năng nhận diện.
- Đèn sương mù, đèn vị trí, đèn nội thất: Cũng nằm trong mạng LIN, dễ dàng lập trình thông qua BCM.
3.3. Hệ thống điều hòa không khí (HVAC)
- Compressor: Được điều khiển bằng HVAC Control Module dựa trên cảm biến nhiệt độ trong cabin và ngoài trời.
- Cảm biến nhiệt độ (Temperature Sensors): Đặt ở các vị trí: gió vào, gió ra, nội thất.
- Van điện (Electric Actuators): Điều chỉnh lưu lượng gió, nhiệt độ, và chế độ thông gió.
3.4. Hệ thống an toàn
3.4.1. Airbag và cảm biến va chạm
- Cảm biến gia tốc (Accelerometer) và cảm biến áp suất (Pressure Sensor) được đặt ở các vị trí chiến lược (trước vô-lăng, trong tay nắm, gối tựa). Khi phát hiện lực va chạm vượt ngưỡng, Airbag Control Unit sẽ quyết định thời gian và mức độ bơm khí.
3.4.2. Hệ thống phanh ABS/ESC
- Cảm biến tốc độ bánh xe (Wheel Speed Sensors) phát hiện tốc độ quay của mỗi bánh xe, gửi dữ liệu đến ABS/ESC Control Module.
- Khi phát hiện mất lái hoặc phanh bám, mô-đun sẽ điều chỉnh áp lực phanh từng bánh một bằng hydraulic modulator để duy trì ổn định.
3.5. Hệ thống giải trí và thông tin (Infotainment)
Có thể bạn quan tâm: Hệ Thống Đánh Lửa Toyota Corona: Cấu Tạo, Nguyên Lý Hoạt Động Và Bảo Dưỡng Hiệu Quả
- Head Unit (điều khiển trung tâm): Kết nối Bluetooth, Apple CarPlay, Android Auto.
- Amplifier và Speaker: Được cấp nguồn qua BCM.
- Cảm biến âm thanh: Nhận lệnh giọng nói, hỗ trợ điều khiển bằng giọng.
3.6. Hệ thống truyền động hybrid (đối với mẫu Prius, RAV4 Hybrid…)
- Motor Generator Unit (MGU): Đóng vai trò cả động cơ điện và máy phát điện.
- High Voltage Battery (HV Battery): Ổn định điện áp 200-300V, dùng cho động cơ điện.
- DC-DC Converter: Chuyển đổi điện áp cao thành 12V để cấp cho các thiết bị phụ trợ.
- Hybrid Control ECU: Quản lý luồng năng lượng giữa pin, động cơ xăng, và động cơ điện, tối ưu hoá hiệu suất và giảm tiêu thụ nhiên liệu.
4. Quy trình chẩn đoán lỗi hệ thống điện trên xe Toyota
4.1. Sử dụng OBD-II (On-Board Diagnostics)
- Kết nối cáp OBD-II vào cổng chuẩn 16 chân (thường nằm dưới bảng điều khiển bên lái).
- Phần mềm chẩn đoán (Toyota Techstream, Autel, Launch) sẽ đọc mã lỗi (DTC – Diagnostic Trouble Codes) từ các ECU.
- Mã lỗi phổ biến:
- P0300 – Lỗi rơi máy (misfire) ngẫu nhiên.
- P0420 – Hiệu suất bộ cat-xăng không đạt yêu cầu.
- U0100 – Lỗi giao tiếp CAN bus.
- C1234 – Lỗi cảm biến tốc độ bánh xe.
4.2. Kiểm tra điện áp và dòng điện
- Đo điện áp ắc quy khi động cơ tắt: nên ở 12.4–12.6 V.
- Đo điện áp alternator khi động cơ đang chạy: 13.8–14.4 V.
- Kiểm tra dòng rò (leakage current): Dùng thiết bị ammeter để đo dòng rò qua đất (độ rò thường < 50 mA).
4.3. Kiểm tra các cảm biến và công tắc
- Cảm biến O2 (lambda sensor): Đo điện áp (0.1–0.9 V) và đáp ứng nhanh.
- Công tắc MAP (Manifold Absolute Pressure): Kiểm tra điện trở (khoảng 2–4 kΩ) và tín hiệu áp (0.5–4.5 V).
- Công tắc TPS (Throttle Position Sensor): Kiểm tra điện trở thay đổi từ 0.5–4.5 V khi bướm tăng.
4.4. Kiểm tra mạng CAN bus
- Kiểm tra độ trở kháng (termination resistor): 120 Ω ở mỗi đầu bus.
- Kiểm tra lỗi “ground loop”: Đảm bảo các điểm nối đất (ground) được kết nối chắc chắn, không có hiện tượng nhiễu.
5. Bảo dưỡng định kỳ hệ thống điện – Những lưu ý quan trọng
5.1. Kiểm tra ắc quy
- Thời gian thay thế: 4–5 năm cho ắc quy chì-axit, 8–10 năm cho AGM/Li-ion.
- Kiểm tra mức dung dịch (đối với ắc quy mở): Đảm bảo dung dịch điện giải ≥ 50%.
- Làm sạch cực dương và âm: Dùng dung dịch baking soda + nước, tránh để dư chất ăn mòn.
5.2. Kiểm tra alternator và dây dẫn
- Kiểm tra độ ồn: Tiếng kêu to, rung lắc có thể là dấu hiệu bạc đạn hỏng.
- Kiểm tra dây cuộn: Đảm bảo không bị mòn, đứt, hoặc chập điện.
5.3. Kiểm tra hệ thống chiếu sáng
- Thay bóng đèn: Sử dụng loại bóng đèn tương thích (HID, LED) theo khuyến cáo của Toyota.
- Kiểm tra công tắc dimmer: Đảm bảo độ sáng điều chỉnh mượt mà, không nhấp nháy.
5.4. Bảo dưỡng hệ thống HVAC
- Thay lọc gió cabin mỗi 12.000 – 15.000 km.
- Kiểm tra mức gas lạnh (R134a hoặc R1234yf) và nạp lại nếu cần.
5.5. Kiểm tra hệ thống an toàn
Có thể bạn quan tâm: Harga Toyota Calya Trd Sportivo 2019: Harga, Spesifikasi, Dan Review Lengkap
- Kiểm tra airbag: Sử dụng máy chẩn đoán để đọc trạng thái module, thay module nếu có lỗi.
- Kiểm tra cảm biến ABS: Đảm bảo không có bụi bẩn, lắp đặt chặt.
5.6. Kiểm tra hệ thống hybrid (nếu có)
- Kiểm tra mức pin: Sử dụng phần mềm Toyota Techstream để đọc SOC (State of Charge) và SOH (State of Health).
- Kiểm tra dây nối cao áp: Đảm bảo không có dấu hiệu chập, nứt, hoặc oxy hoá.
6. Các vấn đề thường gặp và cách khắc phục
| Vấn đề | Nguyên nhân thường gặp | Giải pháp đề xuất |
|---|---|---|
| Đèn pha yếu, nhấp nháy | Hỏng bóng đèn LED, dây nối tiếp cũ, công tắc dimmer lỗi | Thay bóng LED đúng chuẩn, kiểm tra và hàn lại các đầu nối, thay dimmer nếu cần |
| Xe không khởi động | Ắc quy yếu, alternator không sạc, starter motor hỏng | Kiểm tra điện áp ắc quy, thay ắc quy hoặc alternator, kiểm tra relay starter |
| Màn hình infotainment nhấp nháy | Lỗi phần mềm, kết nối CAN bus bị lỗi | Cập nhật firmware, kiểm tra cáp CAN, thay module nếu hỏng |
| Hệ thống ABS hoạt động không ổn | Cảm biến tốc độ bánh xe bám bụi, dây cáp hỏng | Vệ sinh cảm biến, kiểm tra điện trở và tiếp nối, thay cảm biến nếu hỏng |
| Đèn báo “Check Engine” sáng | Lỗi cảm biến O2, lỗi ECU, lỗi hệ thống nhiên liệu | Đọc mã lỗi OBD, thay cảm biến hoặc bộ điều khiển tương ứng |
| Pin hybrid giảm nhanh | Pin suy giảm (SOH < 70%), hệ thống sạc lỗi | Kiểm tra SOC/SOH, nếu cần thay pin, kiểm tra DC-DC converter và high‑voltage relay |
7. Công nghệ mới và xu hướng phát triển hệ thống điện trên xe Toyota
7.1. Điện tử mạnh mẽ hơn – ECU đa chức năng
Toyota đang chuyển sang ECU tích hợp đa chức năng, trong đó một module có thể điều khiển cả hệ thống động cơ, truyền động và thậm chí là các chức năng an toàn. Điều này giúp giảm trọng lượng, giảm chi phí dây dẫn và tăng tính linh hoạt trong việc cập nhật phần mềm OTA (Over‑The‑Air).
7.2. Mạng Ethernet Automotive
Đối với các mẫu xe điện và hybrid mới, Automotive Ethernet được áp dụng để truyền dữ liệu video HD từ camera 360°, hỗ trợ hệ thống lái tự động (ADAS). Tốc độ truyền lên tới 1 Gbps, đáp ứng nhu cầu xử lý thời gian thực.
7.3. Pin lithium‑ion cao năng lượng và hệ thống quản lý pin (BMS)
Các mẫu như Toyota bZ4X sử dụng pin lithium‑ion với điện áp 400 V. Hệ thống BMS (Battery Management System) giám sát nhiệt độ, điện áp, dòng điện của từng cell, giúp kéo dài tuổi thọ và an toàn.
7.4. Hệ thống năng lượng tái tạo (Regenerative Braking)
Trong các mẫu hybrid, hệ thống phanh tái tạo chuyển năng lượng phanh trở lại pin, giảm tải cho động cơ xăng. Đòi hỏi phần mềm BMS phải tính toán nhanh chóng để tránh quá tải pin.
8. Quy trình bảo dưỡng chuyên sâu cho hệ thống điện – Hướng dẫn từng bước
Có thể bạn quan tâm: Harga Mobil Toyota Rush 2019 Terbaru: Panduan Lengkap Harga, Spesifikasi, Dan Tips Membeli
Bước 1: Kiểm tra và làm sạch các mối nối
- Xác định vị trí các mối nối chính: ắc quy, alternator, ECU, cảm biến.
- Rửa sạch bằng dung dịch làm sạch điện (contact cleaner), để khô tự nhiên.
- Kiểm tra độ chặt bằng cờ lê phù hợp (thường 10–12 Nm cho đầu nối ắc quy).
Bước 2: Đo điện áp và dòng điện
- Sử dụng đồng hồ vạn năng (multimeter):
- Đo điện áp ắc quy (12.4–12.6 V khi tắt).
- Đo điện áp alternator khi chạy (13.8–14.4 V).
- Đo điện áp tại các cảm biến (theo bảng thông số kỹ thuật).
Bước 3: Kiểm tra mạng CAN bus
- Kiểm tra điện trở termination: Đo giữa hai đầu bus, giá trị ≈ 120 Ω.
- Kiểm tra các đoạn dây: Sử dụng cable tester để phát hiện ngắn mạch hoặc hở mạch.
- Kiểm tra lỗi “ground loops”: Đảm bảo mọi điểm nối đất có điện trở < 10 mΩ.
Bước 4: Đọc mã lỗi OBD-II và thực hiện “re‑learn”
- Kết nối máy chẩn đoán và đọc DTC.
- Xóa mã lỗi và thực hiện quy trình “re‑learn” (ví dụ: re‑learn camshaft, throttle position) nếu cần.
Bước 5: Kiểm tra và thay thế các bộ phận hao mòn
- Thay ắc quy nếu điện áp dưới 12.2 V hoặc có dấu hiệu sụt giảm nhanh.
- Thay alternator nếu không duy trì điện áp ổn định.
- Thay cảm biến (O2, MAP, TPS) khi đo được giá trị ngoài giới hạn.
Bước 6: Kiểm tra hệ thống an toàn
- Kiểm tra airbag bằng máy chẩn đoán, xác nhận không có lỗi “SRS”.
- Kiểm tra cảm biến ABS bằng cách quay bánh xe và quan sát tín hiệu trên máy chẩn đoán.
Bước 7: Kiểm tra hệ thống hybrid (nếu có)
- Sử dụng phần mềm Toyota Techstream để đọc trạng thái BMS.
- Kiểm tra điện áp cao áp (200–300 V) bằng đồng hồ đo điện áp cao áp (được cách ly).
- Kiểm tra dây nối và các relay để tránh chập điện.
9. Lưu ý an toàn khi làm việc với hệ thống điện
- Luôn ngắt nguồn ắc quy: Đối với mọi công việc, tháo cáp âm (negative) trước.
- Sử dụng thiết bị cách điện: Găng tay, mắt kính bảo hộ.
- Tránh làm việc trên hệ thống cao áp (pin hybrid) nếu không có đào tạo chuyên sâu.
- Kiểm tra lại mọi kết nối trước khi bật nguồn, tránh gây chập mạch.
- Đọc kỹ hướng dẫn nhà sản xuất (service manual) cho từng model cụ thể.
10. Kết luận
Hệ thống điện trên xe ôtô Toyota là một mạng lưới phức tạp, bao gồm các thành phần nguồn cung cấp, mạng truyền thông, các ECU, cảm biến và các mô-đun phụ trợ. Hiểu rõ cấu trúc và chức năng của từng bộ phận không chỉ giúp người lái và thợ sửa xe nhanh chóng chẩn đoán và khắc phục sự cố mà còn duy trì được hiệu suất, độ an toàn và tuổi thọ của xe.
Việc bảo dưỡng định kỳ, kiểm tra điện áp, dòng điện, đọc mã lỗi OBD-II, và đảm bảo an toàn khi làm việc là những yếu tố then chốt để hệ thống điện luôn ở trong trạng thái tốt nhất. Đồng thời, với xu hướng công nghệ mới như ECU đa chức năng, mạng Ethernet, pin lithium‑ion cao năng lượng, tài xế và các nhà bảo trì cần không ngừng cập nhật kiến thức để đáp ứng nhu cầu ngày càng cao của xe Toyota hiện đại.
Hy vọng bài viết đã cung cấp cho bạn một cái nhìn tổng quan và chi tiết về hệ thống điện xe ôtô Toyota, từ cấu trúc, chức năng đến các lưu ý bảo dưỡng và khắc phục sự cố. Khi bạn thực hiện bảo dưỡng hoặc sửa chữa, hãy luôn tuân thủ các quy trình an toàn và sử dụng thiết bị chuẩn để bảo vệ cả mình và chiếc xe yêu quý. Chúc bạn lái xe an toàn và luôn giữ cho xe Toyota của mình trong tình trạng hoạt động tối ưu!
