Hệ Thống Đánh Lửa Toyota Corona: Cấu Tạo, Nguyên Lý Hoạt Động Và Bảo Dưỡng Hiệu Quả

Có thể bạn quan tâm: Harga Dinamo Starter Toyota 1dz Denso: Giá Thị Trường, Nguyên Nhân Giá Thấp/cao Và Cách Mua Hàng Uy Tín

1. Giới Thiệu Tổng Quan về Hệ Thống Đánh Lửa

Hệ thống đánh lửa (ignition system) là một trong những bộ phận quan trọng nhất của động cơ ô tô, chịu trách nhiệm tạo ra tia lửa điện để đốt cháy hỗn hợp không khí – nhiên liệu trong buồng đốt, từ đó chuyển đổi năng lượng hoá học thành năng lượng cơ học. Đối với dòng xe Toyota Corona, một trong những mẫu xe được ưa chuộng tại thị trường châu Á và châu Mỹ trong vài thập kỷ qua, hệ thống đánh lửa được thiết kế để đáp ứng tiêu chuẩn hiệu suất, độ bền và tính ổn định cao.

Trong bài viết này, chúng ta sẽ đi sâu vào cấu tạo, nguyên lý hoạt động, các thành phần chính, các vấn đề thường gặp và cách bảo dưỡng hệ thống đánh lửa của Toyota Corona. Mục tiêu là cung cấp cho người đọc, dù là người lái xe thông thường hay kỹ thuật viên, một tài liệu tham khảo chi tiết và đầy đủ, giúp nâng cao hiệu suất động cơ, kéo dài tuổi thọ và giảm thiểu chi phí bảo trì.

2. Cấu Tạo Cơ Bản của Hệ Thống Đánh Lửa Toyota Corona

Hệ thống đánh lửa của Toyota Corona, tùy thuộc vào phiên bản động cơ (động cơ xăng 4 xi-lanh, 6 xi-lanh, hoặc phiên bản turbo), có thể có một số biến thể, nhưng về cơ bản bao gồm các thành phần sau:

Thành phần	Chức năng	Đặc điểm nổi bật
Bugi (Spark Plug)	Tạo tia lửa điện trong buồng đốt	Đầu bánh răng đặc biệt, cách điện tốt, chịu nhiệt cao
Cầu chì (Ignition Coil)	Chuyển đổi điện áp thấp từ bình ắc-quy thành điện áp cao (khoảng 20‑40 kV)	Dạng một cuộn dây (single coil) hoặc dạng coil‑on‑plug (COP) trên các mẫu mới
Bộ điều khiển điện tử (ECU/ECM)	Quản lý thời điểm bật tắt bugi dựa trên cảm biến	Sử dụng thuật toán MAP/MAF, RPM, nhiệt độ
Cảm biến vị trí trục cam (Camshaft Position Sensor)	Xác định góc mở/đóng van, hỗ trợ đồng bộ thời điểm đánh lửa	Độ chính xác cao, chịu nhiệt tốt
Cảm biến vị trí trục khuỷu (Crankshaft Position Sensor)	Đo tốc độ quay và vị trí góc của trục khuỷu	Gửi tín hiệu tới ECU để tính thời gian đánh lửa
Dây cao áp (High‑tension Lead)	Truyền điện áp cao từ coil tới bugi	Được bọc lớp cách điện chịu nhiệt, giảm mất mát điện
Bộ lọc điện áp (Ignition Control Module – ICM) (trong một số phiên bản)	Điều chỉnh điện áp đầu ra của coil	Tăng cường độ ổn định của tia lửa

2.1. Kiến Trúc Đánh Lửa Truyền Thống vs. Coil‑on‑Plug

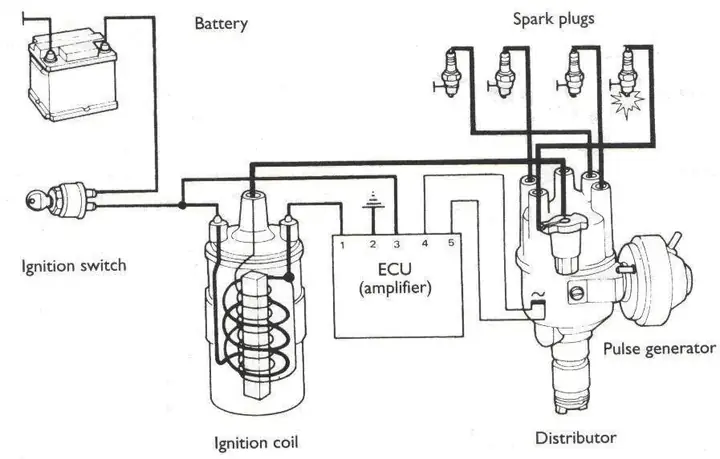

Kiến trúc truyền thống (Distributor‑type): Sử dụng một coil duy nhất kết nối tới một bộ phân phối (distributor) để chuyển tiếp điện áp cao tới các bugi theo chu kỳ. Được sử dụng trong các mẫu Corona đời đầu (1970‑1990). Ưu điểm là chi phí thấp, nhưng nhược điểm là độ chính xác thấp và dễ hỏng bộ phân phối.
Kiến trúc Coil‑on‑Plug (COP): Mỗi bugi có một coil riêng gắn trực tiếp lên đầu bugi, loại bỏ nhu cầu dây cao áp và bộ phân phối. Được áp dụng trong các phiên bản Corona sau 1995, mang lại thời gian đánh lửa nhanh hơn, độ chính xác cao và giảm mất mát điện năng.

3. Nguyên Lý Hoạt Động của Hệ Thống Đánh Lửa

Quá trình đánh lửa diễn ra trong ba giai đoạn chính:

3.1. Giai Đoạn Nạp (Charging Phase)

Có thể bạn quan tâm: Harga Toyota Calya Trd Sportivo 2019: Harga, Spesifikasi, Dan Review Lengkap

Khi động cơ đang quay, bộ điều khiển điện tử (ECU) nhận tín hiệu từ cảm biến trục khuỷu và trục cam, tính toán thời điểm tối ưu để đánh lửa (đánh lửa sớm hoặc trễ tùy vào tải và tốc độ).
ECU gửi tín hiệu đến coil (hoặc ICM) để nạp cuộn dây bằng dòng điện thấp (thường 12‑14V) trong một khoảng thời gian ngắn (khoảng 3‑5 ms). Khi dòng điện chảy qua cuộn dây, một từ trường mạnh được tạo ra.

3.2. Giai Đoạn Ngắt (Breakdown Phase)

Khi thời điểm đánh lửa đến, ECU ngắt dòng điện cấp cho coil. Sự thay đổi đột ngột của từ trường khiến năng lượng được giải phóng dưới dạng điện áp cao (khoảng 20‑40 kV) qua dây cao áp tới bugi.
Điện áp cao này tạo ra một khoảng cách điện (spark gap) trong bugi, dẫn tới phá vỡ không khí và tạo ra tia lửa điện.

3.3. Giai Đoạn Đốt Cháy (Combustion Phase)

Tia lửa điện đánh lửa hỗn hợp không khí‑nhiên liệu trong buồng đốt, gây ra phản ứng cháy nổ nhanh chóng, tạo áp lực đẩy piston xuống để tạo công cơ học.
Khi quá trình cháy hoàn tất, ECU lại bắt đầu chu kỳ nạp cho lần đánh lửa tiếp theo.

3.4. Đồng Bộ Thời Điểm Đánh Lửa

Thời điểm đánh lửa (ignition timing) là yếu tố quyết định hiệu suất và tiêu thụ nhiên liệu. Nó được điều chỉnh dựa trên:

Tốc độ quay (RPM): Tốc độ cao yêu cầu thời điểm đánh lửa sớm hơn để tránh “knocking”.
Tải trọng (Load): Khi tải nặng (đi lên dốc, kéo tải), thời điểm đánh lửa cũng được điều chỉnh để tối ưu công suất.
Nhiệt độ động cơ: Động cơ lạnh thường đòi hỏi thời điểm đánh lửa trễ hơn để tránh cháy sớm.

ECU dựa vào các cảm biến MAP (Manifold Absolute Pressure), MAF (Mass Air Flow), TPS (Throttle Position Sensor), và nhiệt độ nước làm mát để tính toán thời điểm chính xác.

4. Các Vấn Đề Thường Gặp và Nguyên Nhân

Mặc dù hệ thống đánh lửa của Toyota Corona được thiết kế bền bỉ, nhưng do môi trường, cách lái và thời gian sử dụng, một số vấn đề có thể xuất hiện:

Vấn đề	Triệu chứng	Nguyên nhân phổ biến
Bugi hỏng	Động cơ không khởi động, hoạt động không ổn định, tiêu thụ nhiên liệu tăng	Độ mòn điện cực, bám carbon, nhiệt độ quá cao
Coil yếu	Tia lửa yếu, động cơ rung, giảm công suất	Cuộn dây hở, lõi sắt bị mất tính từ, quá nhiệt
Dây cao áp hỏng	Đánh lửa không đều, bật máy khó, tiếng kêu “click”	Đứt dây, cách điện bị mòn, tiếp xúc kém
Cảm biến vị trí trục khuỷu/ cam lỗi	Đánh lửa trễ hoặc sớm, máy bật chết, lỗi “check engine”	Mất tín hiệu, hỏng điện tử, bám bẩn
ICM hỏng (đối với các mẫu cũ)	Đánh lửa không đồng bộ, động cơ rớt tốc độ	Mạch điện hỏng, tụ điện yếu
Mất đồng bộ thời gian đánh lửa	Động cơ “knocking”, tiêu thụ nhiên liệu tăng, nhiệt độ động cơ cao	Lỗi ECU, cảm biến lỗi, dây nối không chắc

4.1. Đánh Giá Mức Độ Nghiêm Trọng

Mức độ nhẹ: Tia lửa yếu, hơi khó khởi động – có thể do bugi bám carbon hoặc dây cao áp mòn.
Mức độ trung bình: Động cơ rung, công suất giảm – thường do coil yếu hoặc cảm biến trục cam/ khuỷu lỗi.
Mức độ nặng: Không khởi động, lỗi “check engine” liên tục – cần kiểm tra toàn bộ hệ thống, đặc biệt là ECU và cảm biến.

5. Quy Trình Bảo Dưỡng Hệ Thống Đánh Lửa Toyota Corona

Để duy trì hiệu suất tối ưu, việc bảo dưỡng định kỳ là cần thiết. Dưới đây là quy trình chi tiết, phù hợp cho cả người lái tự thực hiện và kỹ thuật viên.

Có thể bạn quan tâm: Harga Mobil Toyota Rush 2019 Terbaru: Panduan Lengkap Harga, Spesifikasi, Dan Tips Membeli

5.1. Kiểm Tra Bugi

Thời gian thay thế: Thông thường mỗi 30.000‑40.000 km (hoặc 2‑3 năm) tùy vào loại bugi (copper, iridium, platinum).
Cách kiểm tra:
Tháo bugi, quan sát điện cực. Nếu có mảng carbon dày, nứt hoặc có màu đen cứng, cần thay.
Dùng đồng hồ đo điện trở (megger) kiểm tra điện trở cuộn dây (thường < 5kΩ). Nếu quá cao, bugi có thể bị hỏng.
Lắp đặt:
Đảm bảo độ siết (torque) đúng 18‑22 Nm (theo tiêu chuẩn Toyota) để tránh lỏng hoặc gãy ren.
Điều chỉnh khoảng cách điện (spark gap) theo khuyến cáo (thường 0.7‑0.9 mm cho bugi tiêu chuẩn).

5.2. Kiểm Tra và Thay Coil

Kiểm tra điện trở: Đo điện trở sơ cấp (primary) và điện trở thứ cấp (secondary). Giá trị chuẩn thường là 0.5‑1.5 Ω (sơ cấp) và 6‑12 kΩ (thứ cấp). Nếu vượt quá, coil cần thay.
Kiểm tra dấu hiệu hỏng: Nên lắng nghe âm thanh “click” khi bật máy; nếu không có hoặc âm thanh yếu, coil có thể bị hỏng.
Thay thế:
Đối với hệ thống COP, mỗi bugi có một coil riêng; thay coil tương ứng nếu chỉ một bugi gặp vấn đề.
Khi thay, dùng keo silicon chịu nhiệt để bám chặt bề mặt gắn coil.

5.3. Kiểm Tra Dây Cao Áp và Kết Nối

Kiểm tra vật lý: Xem xét có vết nứt, mài mòn, bị chảy dầu hoặc nhiệt độ cao.
Kiểm tra điện trở: Dây cao áp nên có điện trở < 1 Ω. Dùng đồng hồ đo đa năng để kiểm tra.
Thay thế: Nếu có bất kỳ dấu hiệu hư hỏng nào, thay mới ngay. Đối với hệ thống COP, dây cao áp thường được thay cùng coil.

5.4. Kiểm Tra Cảm Biến Trục Cam và Trục Khuỷu

Sử dụng máy chẩn đoán OBD-II: Đọc mã lỗi (trong phạm vi P0340‑P0345 cho cảm biến cam, P0335‑P0336 cho cảm biến khuỷu).
Kiểm tra điện trở: Thông thường 500‑1500 Ω; nếu vượt quá, cảm biến cần thay.
Kiểm tra độ sạch: Đảm bảo không có bùn, dầu bám trên bộ phận cảm biến.

5.5. Kiểm Tra ECU và ICM

Kiểm tra mã lỗi: Sử dụng công cụ chẩn đoán để đọc dữ liệu thời gian thực của các kênh đánh lửa.
Kiểm tra nguồn cấp: Đảm bảo điện áp ổn định (13.5‑14.5 V) khi động cơ đang chạy.
Thay thế: Thường chỉ thực hiện khi các bộ phận khác đã được kiểm tra và khẳng định không phải là nguyên nhân.

5.6. Lịch Bảo Dưỡng Đề Xuất

Khoảng cách (km) / Thời gian	Công việc bảo dưỡng
10.000 km / 6 tháng	Kiểm tra bugi, dây cao áp, cảm biến
20.000 km / 12 tháng	Thay bugi (nếu chưa đạt quy định), kiểm tra coil
30.000 km / 18 tháng	Thay coil (nếu cần), kiểm tra ICM/ECU
40.000 km / 24 tháng	Đánh giá toàn bộ hệ thống, thay cảm biến nếu lỗi
> 50.000 km	Kiểm tra lại toàn bộ, đặc biệt chú ý đến độ bám carbon trên bugi và nhiệt độ hoạt động của coil

6. Các Công Nghệ Hỗ Trợ Hiện Đại trong Hệ Thống Đánh Lửa Toyota Corona

6.1. Đánh Lửa Tia Lửa Đa Điểm (Multi‑Spark)

Một số phiên bản Corona đời mới (sau 2000) áp dụng công nghệ đa tia lửa, cho phép mỗi chu kỳ đánh lửa có từ 2‑3 tia lửa nhanh liên tiếp. Điều này giúp:

Cải thiện độ cháy đồng đều, giảm hiện tượng “misfire”.
Tăng công suất tối đa khoảng 3‑5% so với hệ thống đơn tia.
Giảm tiêu thụ nhiên liệu khoảng 2‑3% trong điều kiện tải trung bình.

6.2. Hệ Thống Đánh Lửa Điện Tử (Electronic Ignition)

Có thể bạn quan tâm: Harga Mobil Toyota Avanza Terbaru 2019: Panduan Lengkap Harga, Spesifikasi, Dan Tips Membeli

Thay vì cơ cấu cơ học (distributor), hệ thống điện tử sử dụng các transistor MOSFET để điều khiển coil, giúp:

Tốc độ chuyển đổi nhanh hơn (từ mili giây xuống micro giây).
Độ chính xác cao trong việc đồng bộ thời gian đánh lửa.
Giảm hao mòn cơ khí, kéo dài tuổi thọ.

6.3. Điều Khiển Thời Điểm Đánh Lửa Thông Minh (Smart Ignition Timing)

Nhờ tích hợp cảm biến oxy (O₂ sensor) và cảm biến áp suất khí thải (MAP), ECU có thể tự động điều chỉnh thời điểm đánh lửa để:

Tối ưu hoá hiệu suất trong mọi điều kiện lái.
Giảm phát thải (NOx, CO, HC) để đáp ứng tiêu chuẩn môi trường (Euro 5/6).

7. Lưu Ý Khi Thay Thế Phụ Tùng và Sử Dụng Linh Kiện Chính Hãng

Chọn bugi chính hãng: Toyota khuyến cáo sử dụng bugi loại NGK, DENSO hoặc NGK Iridium. Bugi không chuẩn có thể gây độ bền ngắn hơn và tăng nhiệt độ buồng đốt.
Coil chất lượng: Nên mua coil do Toyota hoặc các nhà cung cấp uy tín (DENSO, Bosch). Coil giá rẻ thường có cuộn dây mỏng, dễ hỏng.
Dây cao áp chịu nhiệt: Sử dụng dây có lớp bọc silicone hoặc Teflon, chịu nhiệt trên 250°C.
Cảm biến: Khi thay cảm biến cam/khuỷu, cần làm sạch bề mặt tiếp xúc và sử dụng keo silicon chuyên dụng để tránh rò rỉ.

8. Đánh Giá Hiệu Suất Sau Khi Bảo Dưỡng

Sau khi hoàn thành quy trình bảo dưỡng, người lái nên thực hiện một số kiểm tra để xác nhận hiệu suất:

Kiểm tra mã lỗi OBD-II: Đảm bảo không còn mã lỗi liên quan đến hệ thống đánh lửa.
Kiểm tra tốc độ phản hồi ga: Động cơ phản hồi nhanh hơn, không có hiện tượng “lag”.
Đo tiêu thụ nhiên liệu: So sánh với dữ liệu trước bảo dưỡng, thường giảm 2‑4% nếu bugi và coil đã được thay mới.
Kiểm tra độ ồn và rung: Giảm đáng kể, đặc biệt khi khởi động ở nhiệt độ lạnh.

9. Kết Luận

Hệ thống đánh lửa là “trái tim” của động cơ Toyota Corona, quyết định hiệu suất, độ bền và mức tiêu thụ nhiên liệu. Hiểu rõ cấu tạo, nguyên lý hoạt động và các yếu tố ảnh hưởng giúp người lái và kỹ thuật viên thực hiện bảo dưỡng đúng cách, phát hiện sớm các vấn đề và giảm thiểu chi phí sửa chữa.

Những điểm quan trọng cần ghi nhớ:

Thực hiện bảo dưỡng định kỳ theo khuyến cáo của nhà sản xuất, đặc biệt là thay bugi, coil và kiểm tra dây cao áp.
Sử dụng phụ tùng chính hãng, tránh các sản phẩm kém chất lượng.
Đối với các phiên bản mới, tận dụng công nghệ đa tia lửa và điều khiển điện tử để đạt hiệu suất tối ưu.
Khi gặp vấn đề, luôn kiểm tra toàn bộ chuỗi cảm biến và ECU trước khi thay thế linh kiện đắt tiền.

Với kiến thức và quy trình chi tiết ở trên, bạn sẽ có thể duy trì hệ thống đánh lửa Toyota Corona luôn trong tình trạng tốt nhất, kéo dài tuổi thọ động cơ và tận hưởng trải nghiệm lái xe mượt mà, tiết kiệm nhiên liệu. Hãy áp dụng ngay và chia sẻ kinh nghiệm của bạn với cộng đồng yêu xe Toyota!
