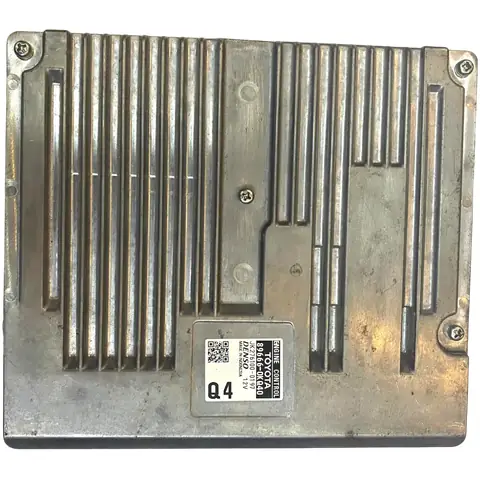

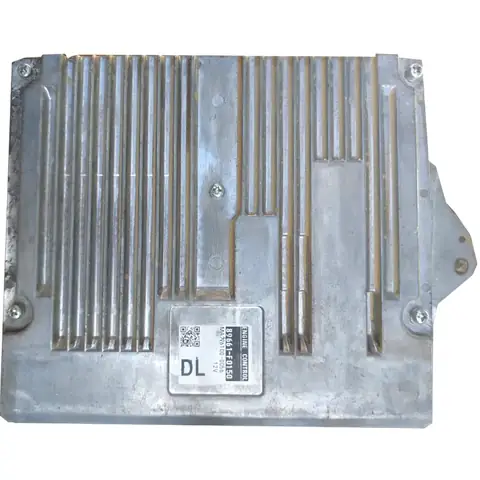

Giới thiệu chung về ECM (Engine Control Module)
ECM, hay còn gọi là Engine Control Module, là bộ não trung tâm của hệ thống quản lý động cơ trong hầu hết các xe ô tô hiện đại, trong đó có các dòng xe của Toyota. Đây là một thiết bị điện tử thông minh, chịu trách nhiệm thu thập, xử lý và đưa ra các tín hiệu điều khiển cho các bộ phận quan trọng như hệ thống phun nhiên liệu, hệ thống đánh lửa, hệ thống van EGR, van điều áp turbo, cảm biến oxy (O₂ sensor) và nhiều thành phần khác. Nhờ có ECM, động cơ có thể vận hành một cách tối ưu, đáp ứng các tiêu chuẩn khí thải, tiết kiệm nhiên liệu và cung cấp hiệu suất mạnh mẽ.
Trong môi trường công nghiệp ô tô ngày càng khắt khe, việc hiểu rõ cách hoạt động của ECM Toyota không chỉ giúp người lái xe, kỹ thuật viên bảo dưỡng mà còn hỗ trợ các nhà đam mê tuning và sửa chữa nâng cao. Bài viết dưới đây sẽ đi sâu vào cấu trúc, chức năng, cách lập trình, chuẩn đoán lỗi và các xu hướng phát triển của ECM trong hệ thống Toyota.
1. Lịch sử và sự phát triển của ECM trong Toyota
1.1 Giai đoạn đầu (thập niên 1980)
- Toyota 4A-GE (1984): Đây là một trong những động cơ đầu tiên của Toyota được trang bị bộ điều khiển điện tử đơn giản, chủ yếu quản lý thời điểm đánh lửa và lượng nhiên liệu phun.
- Hệ thống TBI (Throttle Body Injection): Thay vì phun nhiên liệu trực tiếp vào buồng đốt, hệ thống này phun qua ống dẫn vào bộ phun gió, ECM chỉ cần điều chỉnh thời gian mở van.
1.2 Thập niên 1990 – Sự xuất hiện của ECU đa chức năng
- Toyota 7A-FE và 2JZ-GTE: Được trang bị ECM đa kênh, có khả năng điều khiển van EGR, hệ thống kiểm soát khí thải và các cảm biến MAP (Manifold Absolute Pressure).
- Hệ thống OBD-I: Mở ra khả năng chẩn đoán lỗi qua cổng chuẩn 16 chân, nhưng vẫn chưa đạt chuẩn OBD-II.
1.3 Thập niên 2000 – Tiêu chuẩn OBD-II và công nghệ CAN bus
- OBD-II (1996): Toyota nhanh chóng áp dụng chuẩn OBD-II, cho phép truy xuất mã lỗi (DTC) qua giao diện chuẩn.
- CAN bus (Controller Area Network): Giúp ECM giao tiếp nhanh chóng với các module khác như ABS, TCS, và hệ thống truyền động (Transmission Control Module – TCM).
1.4 Thập niên 2010 – Hệ thống “Hybrid” và “Eco”
- Toyota Prius và các dòng Hybrid: ECM được tích hợp trong hệ thống Hybrid Control Unit (HCU), quản lý đồng thời động cơ xăng và điện.
- Eco Mode: Thuật toán tối ưu hoá việc giảm tiêu thụ nhiên liệu bằng cách điều chỉnh thời gian phun, góc đánh lửa và giới hạn công suất khi cần.
1.5 Thập niên 2020 – Định hướng điện hoá và phần mềm mở
- Toyota Mirai (xe hydro): ECM không chỉ quản lý động cơ xăng mà còn điều khiển hệ thống pin và buồng phản ứng.
- Open-Source Tuning: Sự xuất hiện của các phần mềm mở như EcuTek, TunerPro và các giao thức như J2534 cho phép người dùng tự lập trình lại ECM.
2. Cấu trúc và thành phần chính của ECM Toyota
2.1 Bộ vi xử lý (Microcontroller)
- CPU 16-bit hoặc 32-bit: Tùy thuộc vào thế hệ và loại động cơ (ví dụ: 2JZ-GTE sử dụng 16-bit, các động cơ mới hơn thường dùng 32-bit).
- Flash Memory: Lưu trữ bản đồ (maps) của thời gian phun nhiên liệu, góc đánh lửa, và các thông số điều khiển khác.
- EEPROM: Lưu trữ các giá trị mặc định, dữ liệu học (learning data) và mã lỗi.
2.2 Các cảm biến (Sensors) và input
Có thể bạn quan tâm: E Toyota – Hành Trình Của Thương Hiệu Ô Tô Điện Thông Minh Tại Thị Trường Việt Nam
| Cảm biến | Chức năng | Đơn vị đo |
|---|---|---|
| MAP (Manifold Absolute Pressure) | Đo áp suất trong ống hút | kPa |
| MAF (Mass Air Flow) | Đo khối lượng không khí vào | g/s |
| TPS (Throttle Position Sensor) | Vị trí bướm ga | % |
| CKP (Crankshaft Position) | Vị trí trục khuỷu | độ |
| CMP (Camshaft Position) | Vị trí trục cam | độ |
| O₂ Sensor (Bank 1, Bank 2) | Đánh giá tỷ lệ không khí-nhiên liệu | V |
| Coolant Temperature Sensor | Nhiệt độ dung dịch làm mát | °C |
| IAT (Intake Air Temperature) | Nhiệt độ không khí vào | °C |
2.3 Các bộ phận điều khiển (Actuators) và output
- Injectors: Bơm nhiên liệu vào buồng đốt. ECM điều khiển thời gian mở (pulse width) dựa trên bản đồ.
- Ignition Coils: Cung cấp năng lượng cho bugi. ECM điều khiển thời điểm đánh lửa.
- EGR Valve: Giảm lượng NOx bằng cách tái tuần hoàn khí thải.
- IAC (Idle Air Control) Valve: Điều chỉnh lượng không khí khi xe đang ở chế độ idle.
- Fuel Pump Relay: Bật/tắt bơm nhiên liệu.
- Turbocharger Wastegate (đối với động cơ turbo): Điều khiển áp suất tăng áp.
2.4 Giao tiếp nội bộ và bên ngoài
- CAN bus (500 kbps): Giao tiếp chính với các module khác như TCM, ABS, Body Control Module (BCM).
- LIN bus: Dùng cho các cảm biến phụ, thường trong hệ thống cửa và đèn.
- K-line: Dùng trong các hệ thống OBD-II để đọc mã lỗi.
3. Chức năng quan trọng của ECM Toyota
3.1 Điều khiển thời gian phun nhiên liệu (Fuel Injection Timing)
ECM tính toán thời gian mở van phun dựa trên các dữ liệu từ MAF, MAP, TPS, nhiệt độ và áp suất. Công thức cơ bản:
Pulse Width = (Air Mass / Stoichiometric Ratio) (Injector Flow Rate) / (Fuel Pressure) Correction Factors
Các correction factors bao gồm:
– Temperature Compensation (trừ đi ảnh hưởng của nhiệt độ môi trường).
– Altitude Compensation (điều chỉnh áp suất không khí theo độ cao).
– O₂ Sensor Feedback (điều chỉnh dựa trên giá trị lambda).
3.2 Quản lý góc đánh lửa (Ignition Timing)
- Base Timing: Được lập trình sẵn trong bản đồ.
- Advance: Tăng góc đánh lửa khi rpm và tải tăng.
- Knock Detection: Khi cảm biến knock phát hiện hiện tượng “đánh trượt”, ECM sẽ giảm góc đánh lửa để bảo vệ động cơ.
3
.3 Quản lý hệ thống EGR
- Closed-loop Control: Dựa vào sensor O₂ để quyết định lượng EGR cần đưa vào.
- Temperature Compensation: Khi nhiệt độ động cơ cao, ECM sẽ giảm EGR để tránh quá tải.
3.4 Kiểm soát hệ thống làm mát
- Fan Control: ECM bật quạt làm mát khi nhiệt độ coolant vượt quá ngưỡng thiết lập.
- Thermostat Bypass: Trong một số trường hợp (ví dụ: khi tải cao), ECM có thể mở van làm mát phụ để giảm nhiệt độ động cơ nhanh hơn.
3.5 Quản lý hệ thống khởi động và dừng (Start-Stop)
- Engine Stop: Khi xe dừng và tải thấp, ECM ngắt động cơ để tiết kiệm nhiên liệu.
- Engine Restart: Khi người lái nhả phanh hoặc nhấn ga, ECM khởi động lại nhanh chóng, đồng thời đồng bộ hoá vị trí trục khuỷu và cam.
3.6 Hỗ trợ hệ thống truyền động (Transmission)
- Shift Points: ECM cung cấp dữ liệu về tải và rpm cho TCM, giúp quyết định thời điểm chuyển số.
- Kick-down: Khi người lái nhấn ga mạnh, ECM gửi tín hiệu “kick-down” để TCM hạ số nhanh hơn.
4. Lập trình và tùy chỉnh ECM Toyota
Có thể bạn quan tâm: Dubai Toyota: Hành Trình Của Thương Hiệu Ô Tô Nhật Bản Tại Thị Trường Đẳng Cấp Trung Đông
4.1 Các công cụ lập trình phổ biến
| Công cụ | Mô tả | Độ phổ biến |
|---|---|---|
| Toyota Techstream | Phần mềm chính hãng, hỗ trợ các dòng xe từ 1996-2025 | Rất cao |
| EcuTek | Phần mềm tuning chuyên nghiệp, hỗ trợ các động cơ turbo và hybrid | Cao |
| TunerPro RT | Phần mềm mã nguồn mở, hỗ trợ nhiều giao thức | Trung bình |
| OpenECU | Dự án mã nguồn mở, cho phép tùy chỉnh firmware | Thấp |
4.2 Các bước lập trình cơ bản
- Kết nối OBD-II: Dùng cáp J2534 hoặc K-line adapter để kết nối máy tính với ECM.
- Đọc bản đồ hiện tại: Sử dụng phần mềm để tải về các bản đồ (fuel map, ignition map, boost map).
- Sao lưu (Backup): Lưu lại file gốc để có thể khôi phục khi cần.
- Chỉnh sửa: Thay đổi các giá trị trong bảng (ví dụ: tăng Pulse Width 5% ở vòng 3000-4000 rpm để tăng công suất).
- Flash lại ECM: Ghi lại dữ liệu mới vào bộ nhớ flash.
- Kiểm tra: Dùng dyno hoặc road test để kiểm tra hiệu suất và tính ổn định.
4.3 Lưu ý khi tuning ECM
- Không vượt quá giới hạn áp suất boost: Điều này có thể gây hỏng piston, vòng bi.
- Giữ tỷ lệ lambda trong khoảng 0.95 – 1.05: Đảm bảo không gây quá giàu hoặc quá nghèo, tránh hỏng bugi và katalôg.
- Kiểm tra nhiệt độ EGT (Exhaust Gas Temperature): Nếu vượt quá 900°C, có nguy cơ cháy nổ.
- Đảm bảo độ trễ (latency) trong hệ thống CAN: Để tránh lỗi giao tiếp giữa các module.
5. Chuẩn đoán lỗi (Diagnostic) cho ECM Toyota
5.1 Mã lỗi (DTC) phổ biến
| Mã lỗi | Mô tả | Nguyên nhân thường gặp |
|---|---|---|
| P0101 | MAF Sensor Range/Performance | Cảm biến MAF bẩn, dây nối hỏng |
| P0300 | Random/Multiple Cylinder Misfire Detected | Đánh lửa không đồng đều, nạp nhiên liệu không đủ |
| P0135 | O₂ Sensor Heater Circuit Malfunction (Bank 1) | Hạt sưởi O₂ sensor hỏng |
| P0141 | O₂ Sensor Heater Circuit Malfunction (Bank 2) | Dây điện O₂ sensor bị đứt |
| P0201-P0208 | Injector Circuit Malfunction (Cylinder 1-8) | Injector hỏng, dây điện ngắn |
| P0440 | Evaporative Emission Control System Fault | Rò rỉ trong hệ thống EVAP |
| P0562 | System Voltage Low | Ắc quy yếu, alternator hỏng |
| P0700 | Transmission Control System (TCS) Malfunction | Lỗi giao tiếp CAN giữa ECM và TCM |
5.2 Quy trình đọc và xoá lỗi
- Kết nối scanner (Techstream hoặc OBD-II generic).
- Chọn “Read DTC” và ghi lại mã lỗi.
- Xem mô tả chi tiết và xác định cảm biến hoặc mạch liên quan.
- Thực hiện kiểm tra vật lý (đo điện trở, kiểm tra dây, kiểm tra độ sạch của cảm biến).
- Sửa chữa (thay cảm biến, sửa dây, thay bộ phận).
- Xoá lỗi và thực hiện “Clear Codes”.
- Kiểm tra lại sau 2-3 chu kỳ lái để xác nhận lỗi không tái xuất hiện.
5.3 Phân tích dữ liệu thời gian thực (Live Data)
- MAF, MAP, TPS, RPM: Kiểm tra sự đồng bộ giữa lượng không khí và tải.
- Lambda (O₂ sensor): Xem giá trị lambda có dao động quanh 1.0 không.
- Fuel Trim (Short Term & Long Term): Nếu STFT > ±10% hoặc LTFT > ±5% thì có vấn đề về nạp nhiên liệu.
- Knock Count: Nếu có dấu hiệu knock liên tục, giảm góc đánh lửa hoặc kiểm tra chất lượng nhiên liệu.
6. Ứng dụng thực tiễn của ECM trong các dòng xe Toyota
6.1 Toyota Corolla (E210, 2018–hiện nay)
- ECM Model: 2ZZ-FE (đối với phiên bản xăng), 1.8L.
- Tính năng đặc biệt: Eco Mode tự động giảm cam kết công suất ở vòng 2000-3000 rpm để tiết kiệm nhiên liệu.
- Lỗi phổ biến: P0300 do bơm nhiên liệu yếu khi độ cao > 1500m.
6
.2 Toyota Camry (XV70, 2017–hiện nay)
- ECM Model: 2GR-FKS (2.5L V6) và 2.5L Hybrid.
- Hệ thống Hybrid: ECM kết hợp với HCU, sử dụng thuật toán “Predictive Energy Management” để quyết định khi nào sử dụng điện hoặc xăng.
- Tuning: Thường tăng boost lên 12 psi và fuel map +8% để đạt công suất 250 hp.
6.3 Toyota Hilux (N50, 2015–hiện nay)
- ECM Model: 1KD-FTV (2.8L Turbo Diesel) – tuy là diesel nhưng ECM vẫn giữ vai trò quan trọng trong việc quản lý phun nhiên liệu và EGR.
- Chế độ Off-road: ECM giảm thời gian phun để tránh “fuel flooding” khi lái trong địa hình bùn.
6.4 Toyota Prius (XZ50, 2020–hiện nay)
Có thể bạn quan tâm: Vẽ Xe Toyota: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- ECM + HCU: Hai module hoạt động đồng bộ, ECM chịu trách nhiệm cho động cơ xăng, HCU cho động cơ điện.
- Eco Mode: Giảm công suất tối đa xuống 80 hp, tăng phạm vi chạy điện lên 70 km.
- Lỗi thường gặp: P0A80 (Hybrid System Battery Voltage High) do lỗi ắc quy hoặc sensor.
6.5 Toyota Land Cruiser (J200, 2007–2021)
- ECM Model: 1VD-FTV (4.5L Turbo Diesel) và 4.6L V8 petrol.
- Tính năng: ECM tích hợp hệ thống “Crawl Control” cho phép lái ở tốc độ rất chậm mà không cần dùng chân ga.
- Tuning: Thường tăng boost lên 20 psi và sử dụng fuel map “Performance” để đạt công suất > 350 hp.
7. Tương lai của ECM trong hệ thống Toyota
7.1 Hệ thống “Vehicle-to-Everything” (V2X)
ECM sẽ không còn là một đơn vị độc lập mà sẽ tích hợp sâu hơn vào mạng lưới V2X, cho phép:
- Cập nhật OTA (Over-The-Air): Cập nhật bản đồ nhiên liệu, cải thiện tiêu chuẩn khí thải mà không cần đưa xe tới trung tâm dịch vụ.
- Tối ưu hoá dựa trên dữ liệu giao thông: ECM sẽ nhận thông tin từ hạ tầng đường phố để điều chỉnh chiến lược phun nhiên liệu, giảm tiêu thụ trong khu vực ùn tắc.
7.2 AI và Machine Learning trong ECM
- Adaptive Learning: ECM sẽ học thói quen lái xe của người dùng, tự động tối ưu hoá bản đồ fuel & ignition dựa trên dữ liệu thực tế.
- Predictive Maintenance: Dựa trên dữ liệu cảm biến, ECM sẽ dự đoán khi nào bộ phận sẽ hỏng và gửi cảnh báo sớm tới smartphone.
7.3 Tích hợp với hệ thống điện hoá (EV)
- Hybrid‑to‑EV Transition: Với việc Toyota mở rộng dòng xe điện, ECM sẽ dần chuyển sang “Powertrain Control Module” (PCM) quản lý cả động cơ điện và pin.
- Regenerative Braking Control: ECM sẽ điều chỉnh mức độ tái tạo năng lượng dựa trên trạng thái pin và nhu cầu công suất.
8. Kết luận
ECM Toyota không chỉ là một bộ phận điện tử đơn thuần mà là “trái tim” thông minh của toàn bộ hệ thống động cơ, chịu trách nhiệm cân bằng giữa hiệu suất, tiêu thụ nhiên liệu và tiêu chuẩn khí thải. Từ những phiên bản đầu tiên trong thập niên 80 cho tới các hệ thống hybrid hiện đại, ECM đã và đang không ngừng tiến hóa, tích hợp công nghệ CAN bus, AI, và khả năng cập nhật OTA.
Việc hiểu rõ cấu trúc, chức năng và cách lập trình ECM không chỉ giúp người lái xe duy trì hiệu suất tối ưu mà còn mở ra cơ hội cho các kỹ thuật viên và người đam mê tuning khai thác tiềm năng tối đa của xe Toyota. Đồng thời, việc nắm vững quy trình chuẩn đoán lỗi và các mã DTC phổ biến sẽ giúp giảm thời gian sửa chữa, tăng độ tin cậy và an toàn cho người dùng.
Trong bối cảnh ngành công nghiệp ô tô đang chuyển mình mạnh mẽ sang điện hoá và kết nối thông minh, ECM Toyota sẽ tiếp tục đóng vai trò then chốt, trở thành nền tảng cho các công nghệ tương lai như V2X, AI‑driven control và xe tự lái. Đối với người tiêu dùng, việc theo dõi các bản cập nhật phần mềm và duy trì bảo dưỡng định kỳ cho ECM là một trong những cách tốt nhất để bảo vệ giá trị và hiệu suất của chiếc Toyota yêu thích.
Bài viết này cung cấp tổng quan chi tiết về ECM Toyota, từ lịch sử phát triển, cấu trúc, chức năng, tới các phương pháp lập trình, chuẩn đoán lỗi và xu hướng tương lai. Hy vọng người đọc sẽ có cái nhìn toàn diện và áp dụng được những kiến thức này vào thực tiễn bảo dưỡng và tuning xe.
