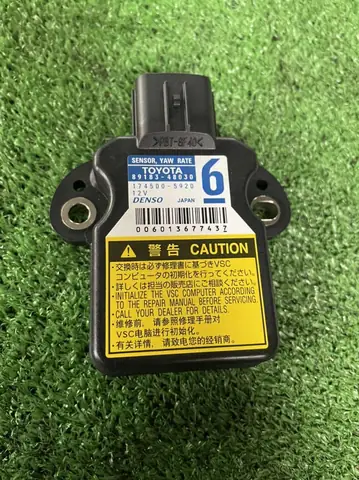

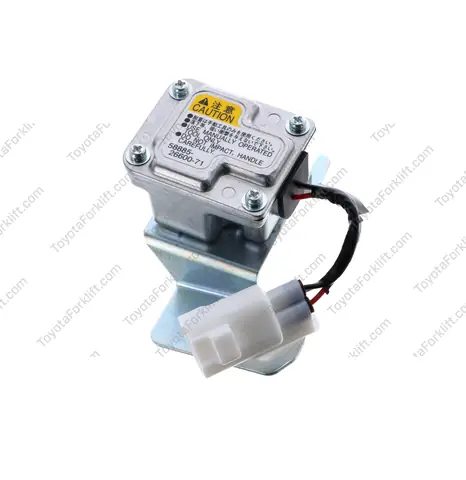

1. Giới thiệu chung về cảm biến yaw rate trong hệ thống lái tự động của Toyota
Trong những năm gần đây, công nghệ lái tự động và các hệ thống hỗ trợ lái (ADAS – Advanced Driver Assistance Systems) đã trở thành tiêu chuẩn bắt buộc trên hầu hết các mẫu xe hiện đại, trong đó Toyota – một trong những nhà sản xuất ô tô hàng đầu thế giới – luôn đặt nặng việc tích hợp các cảm biến chính xác, đáng tin cậy. Trong số các cảm biến này, cảm biến yaw rate (còn gọi là cảm biến tốc độ quay quanh trục dọc) đóng một vai trò then chốt trong việc duy trì ổn định và an toàn cho xe, đặc biệt trong các tình huống lái gấp, vòng quay gấp, hoặc khi xe bị trượt.
Bài viết dưới đây sẽ cung cấp cho bạn một cái nhìn toàn diện về cảm biến yaw rate của Toyota, bao gồm:
- Nguyên lý hoạt động và cấu tạo cơ bản.
- Vai trò trong các hệ thống an toàn như VSC, ABS, ESC và hệ thống lái tự động.
- Các dấu hiệu lỗi thường gặp và cách chẩn đoán.
- Quy trình kiểm tra, thay thế và một số lưu ý quan trọng khi thực hiện.
- So sánh một số mẫu cảm biến yaw rate được sử dụng trên các dòng xe Toyota phổ biến.
Mục tiêu là giúp các kỹ thuật viên, người đam mê ô tô và chủ xe Toyota có thể hiểu rõ hơn về cảm biến yaw rate, từ đó đưa ra các quyết định bảo dưỡng, sửa chữa đúng đắn, giảm thiểu thời gian và chi phí bảo trì.
2. Nguyên lý hoạt động của cảm biến yaw rate
2.1. Định nghĩa “yaw” và “yaw rate”
- Yaw: là góc quay quanh trục dọc (trục Z) của xe, tức là góc mà xe quay sang trái hoặc phải khi di chuyển. Khi xe đi thẳng, giá trị yaw gần bằng 0; khi vào vòng quay, giá trị yaw tăng dần lên hoặc giảm tùy hướng.
- Yaw rate: là tốc độ thay đổi của góc yaw theo thời gian, thường đo bằng độ/giây (°/s) hoặc radian/giây (rad/s). Đây là thông số phản ánh mức độ “độ nghiêng” hoặc “độ quay” của xe trong thời gian thực.
2.2. Cơ chế cảm biến MEMS (Micro‑Electro‑Mechanical Systems)
Hầu hết các cảm biến yaw rate hiện nay, bao gồm cả của Toyota, đều dựa trên công nghệ MEMS. Cấu tạo cơ bản gồm:
| Thành phần | Chức năng |
|---|---|
| Mạch vi xử lý (IC) | Thu thập và xử lý tín hiệu từ phần tử cảm biến, chuyển đổi sang dữ liệu số. |
| Phần tử cảm biến (vibrating structure) | Thường là một khối silicon có cấu trúc rung, khi xe quay, lực Coriolis sẽ làm thay đổi tần số hoặc biên độ rung, tạo ra tín hiệu điện. |
| Bộ lọc và khuếch đại | Loại bỏ nhiễu, tăng cường tín hiệu để đạt độ chính xác cao. |
| Giao tiếp CAN bus | Truyền dữ liệu yaw rate tới các ECU (Electronic Control Units) như VSC, ABS, ESC. |
Khi xe quay, lực Coriolis tác động lên phần tử rung, tạo ra một điện áp tỷ lệ với tốc độ quay. Điện áp này được vi xử lý chuyển đổi thành giá trị số và gửi tới các hệ thống điều khiển.
2.3. Vị trí lắp đặt trên xe Toyota
Vị trí lắp đặt thường gần trung tâm trọng lượng của xe, thường ở dưới ghế lái, phía sau tấm bảo vệ gầm xe hoặc gần bộ phận trung tâm truyền động. Lý do:
- Giảm thiểu ảnh hưởng của rung và va chạm.
- Đảm bảo đo được tín hiệu yaw chính xác nhất, không bị sai lệch do góc nghiêng của khung xe.
Ví dụ: trên Toyota Corolla (2018‑2023), cảm biến yaw rate được lắp ở phía dưới ghế lái, sau tấm chắn gầm, được bảo vệ bằng một vỏ nhựa chịu nhiệt và chống nước.
Có thể bạn quan tâm: Xe Đầu Đạn Toyota: Đánh Giá Toàn Diện, Lựa Chọn Thông Minh Cho Người Mua Xe Cũ
3. Vai trò của cảm biến yaw rate trong các hệ thống an toàn của Toyota
3.1. Hệ thống VSC (Vehicle Stability Control)
- Chức năng: Khi cảm biến yaw rate phát hiện xe đang quay quá mức so với góc quay dự kiến (dựa trên tốc độ và góc lái), VSC sẽ can thiệp bằng cách giảm công suất động cơ hoặc phanh riêng các bánh xe để đưa xe trở lại trạng thái ổn định.
- Công nghệ: Dữ liệu yaw rate + cảm biến góc lái + tốc độ bánh xe = thuật toán tính toán độ lệch “yaw moment” và “desired yaw rate”. Khi lệch quá ngưỡng, VSC kích hoạt.
3.2. Hệ thống ESC (Electronic Stability Control) và ABS (Anti‑Lock Braking System)
- ESC: Là một phiên bản mở rộng của VSC, tích hợp thêm khả năng kiểm soát phanh trên từng bánh xe riêng lẻ, giúp xe duy trì đường đi mong muốn khi mất bám đường.
- ABS: Khi cảm biến yaw rate báo hiệu mất bám, ESC sẽ phối hợp với ABS để ngăn bánh bị khóa hoàn toàn, giữ khả năng lái và giảm quãng đường phanh.
3.3. Hệ thống lái tự động (Toyota Safety Sense – TSS)
- TSS bao gồm Pre‑Collision System (PCS), Lane Departure Alert (LDA), Dynamic Radar Cruise Control (DRCC) và Road Sign Assist (RSA).
- Cảm biến yaw rate cung cấp dữ liệu “độ nghiêng” cho các thuật toán dự đoán hành vi lái, giúp hệ thống duy trì xe trong làn đường, giảm tốc độ khi cần thiết và điều chỉnh tốc độ theo điều kiện đường.
3.4. Ảnh hưởng tới cảm giác lái và hiệu suất
- Khi cảm biến yaw rate hoạt động chính xác, lái xe sẽ cảm nhận được độ ổn định tốt hơn, đặc biệt khi vào vòng quay gấp hoặc lái trên mặt đường trơn trượt.
- Ngược lại, lỗi cảm biến sẽ gây cảnh báo VSC/ESC không đúng, có thể dẫn đến phanh không cần thiết hoặc ngược lại, không can thiệp khi cần, làm giảm độ an toàn.
4. Các dấu hiệu lỗi và mã lỗi thường gặp
4.1. Dấu hiệu từ phía người lái
| Dấu hiệu | Mô tả chi tiết |
|---|---|
| Đèn cảnh báo VSC hoặc ESC bật liên tục | Thường do cảm biến yaw rate gửi dữ liệu bất thường hoặc mất hoàn toàn. |
| Xe “đứng yên” khi quay vòng | Hệ thống VSC/ESC can thiệp quá mức vì dữ liệu yaw rate không khớp. |
| Cảnh báo “Yaw Rate Sensor Fault” trên màn hình đa chức năng | Thông báo trực tiếp từ ECU. |
| Phản hồi phanh không đồng đều khi lái gấp | ESC không nhận đúng tín hiệu yaw, gây phanh sai bánh. |
4.2. Mã lỗi OBD‑II liên quan
| Mã lỗi | Mô tả | ECU liên quan |
|---|---|---|
| C1234 | “Yaw Rate Sensor Circuit Malfunction” | VSC ECU |
| C1235 | “Yaw Rate Sensor Signal Out Of Range” | VSC ECU |
| C1236 | “Yaw Rate Sensor Intermittent” | VSC ECU |
| C1240 | “Yaw Rate Sensor Calibration Required” | VSC ECU |
Lưu ý: Một số mã lỗi có thể xuất hiện đồng thời với mã lỗi bánh xe (Wheel Speed Sensor) do hệ thống VSC/ESC yêu cầu dữ liệu đồng bộ.
4.3. Nguyên nhân gây lỗi cảm biến yaw rate
- Hư hỏng vật lý: Va chạm mạnh, va đập gầm xe, hoặc rò rỉ chất lỏng (nước, dầu) làm hỏng vỏ bảo vệ.
- Nứt mạch điện: Đầu cắm bị lỏng, dây dẫn bị mòn, hoặc ngắn mạch do ăn mòn.
- Nhiệt độ cao: Cảm biến hoạt động trong môi trường nhiệt độ lên tới 125 °C; nếu hệ thống làm mát không tốt, cảm biến có thể “overheat”.
- Lỗi phần mềm/định mức: Khi ECU không nhận được dữ liệu trong thời gian quy định (timeout) hoặc dữ liệu vượt ngưỡng cho phép.
5. Quy trình chuẩn kiểm tra và chuẩn đoán cảm biến yaw rate trên Toyota
Có thể bạn quan tâm: Xe Tải Van Toyota: Lựa Chọn Hoàn Hảo Cho Doanh Nghiệp Và Người Dùng Cá Nhân
5.1. Dụng cụ cần chuẩn bị
| Dụng cụ | Mô tả |
|---|---|
| Máy chẩn đoán OBD‑II (Toyota Techstream hoặc Lexus Diagnostic System) | Đọc mã lỗi, xem dữ liệu thời gian thực. |
| Multimeter (đo điện trở, điện áp DC) | Kiểm tra mạch điện và nguồn cấp. |
| Oscilloscope (tùy chọn) | Quan sát dạng sóng tín hiệu yaw rate. |
| Bộ công cụ tháo lắp (cờ lê, mỏ lết) | Tháo cảm biến khỏi vị trí lắp đặt. |
| Đèn pin, găng tay, dụng cụ bảo vệ mắt | Đảm bảo an toàn khi làm việc dưới gầm xe. |
5.2. Bước 1: Kiểm tra mã lỗi và dữ liệu thời gian thực
- Kết nối máy chẩn đoán vào cổng OBD‑II (thường ở phía dưới bảng điều khiển).
- Chọn “Vehicle Information” → “ECU Status” → “VSC/ESC”.
- Đọc mã lỗi hiện tại; ghi lại các mã C123x.
- Vào “Live Data” → chọn “Yaw Rate Sensor Output”. Kiểm tra giá trị khi xe đứng yên (xấp xỉ 0) và khi lái vòng quay nhẹ (độ lệch dần tăng).
Kết quả chuẩn: Khi xe đứng yên, giá trị ±0.2 °/s; khi vào vòng quay ở tốc độ 30 km/h, giá trị khoảng 5‑7 °/s (tùy hướng).
Nếu giá trị bất thường (đột biến, không thay đổi, hoặc luôn 0) thì khả năng cảm biến hoặc dây truyền tín hiệu bị lỗi.
5.3. Bước 2: Kiểm tra nguồn và mạch nối
- Kiểm tra nguồn 5 V: Dùng multimeter đo điện áp tại đầu cắm cảm biến (đầu nguồn). Giá trị phải trong khoảng 4.9‑5.1 V.
- Kiểm tra đất (ground): Đo điện trở giữa chân đất và khung xe; phải < 5 Ω.
- Kiểm tra dây truyền tín hiệu: Đo điện trở giữa hai chân tín hiệu; nếu > 1 kΩ có thể là dây hỏng.
5.4. Bước 3: Kiểm tra vật lý cảm biến
- Tháo cảm biến khỏi giá đỡ (thường có 2‑3 ốc vít).
- Kiểm tra vỏ nhựa bảo vệ có nứt, trầy xước, hoặc dấu hiệu tiếp xúc với nước/độ.
- Kiểm tra đầu cắm (connector) có bám bụi, oxy hoá hay không; làm sạch bằng dung dịch tiếp xúc điện (contact cleaner).
5.5. Bước 4: Thử nghiệm bằng Oscilloscope (nếu có)
- Kết nối đầu dò vào chân tín hiệu.
- Khi xe đứng yên, dạng sóng phải ổn định, có tần số nền thấp (gần 0 Hz).
- Khi lái vòng, dạng sóng sẽ dao động với tần số tỉ lệ với yaw rate.
Nếu dạng sóng bị nhiễu mạnh hoặc không có biến đổi khi xe quay, cảm biến có thể bị hỏng.
5.6. Bước 5: Đánh giá và quyết định thay thế
- Nếu bất kỳ bước nào trên cho kết quả bất thường, thay cảm biến yaw rate là giải pháp an toàn.
- Nếu mọi kiểm tra đều ổn nhưng vẫn có mã lỗi, có thể là vấn đề phần mềm ECU; cần cập nhật firmware hoặc thực hiện “re‑learn” (học lại) cảm biến qua máy chẩn đoán.
6. Hướng dẫn thay thế cảm biến yaw rate trên một số mẫu xe Toyota phổ biến
6.1. Ví dụ: Toyota Corolla (2019‑2022)
Có thể bạn quan tâm: Xe Toyota Đời Mới: Đánh Giá Toàn Diện Các Mẫu Xe, Công Nghệ Và Xu Hướng Thị Trường 2024‑2025
| Bước | Mô tả chi tiết |
|---|---|
| 1. Chuẩn bị | Đảm bảo xe đã tắt máy, khóa bánh xe, và tháo pin âm (negative battery terminal) để tránh rò rỉ điện. |
| 2. Xác định vị trí | Cảm biến nằm dưới ghế lái, phía sau tấm chắn gầm, gần cột trung tâm. |
| 3. Tháo bộ che | Dùng cờ lê 10 mm tháo 2‑3 ốc vít giữ nắp bảo vệ. Cẩn thận không làm rơi các bộ phận kim loại vào trong khoang. |
| 4. Ngắt kết nối | Nhẹ nhàng kéo đầu cắm cảm biến ra; nếu có kẹp giữ, nhấn kẹp trước khi kéo. |
| 5. Tháo cảm biến | Sử dụng mỏ lết hoặc bộ dụng cụ rút cảm biến (nếu cảm biến gắn bằng ốc vít). |
| 6. Lắp cảm biến mới | Đặt cảm biến mới vào vị trí, vặn ốc (nếu có) vừa chặt vừa không làm biến dạng khối silicon. |
| 7. Kết nối lại | Cắm lại đầu cắm, kiểm tra chắc chắn không có khe hở. |
| 8. Lắp lại nắp bảo vệ | Vặn lại các ốc vít, đảm bảo nắp không bị lỏng. |
| 9. Kết nối pin | Gắn lại cực âm pin, khởi động xe. |
| 10. Xác nhận | Dùng máy chẩn đoán đọc lại mã lỗi, xóa các mã C123x, và thực hiện “yaw rate sensor calibration” (nếu yêu cầu). Thử lái vòng nhẹ để kiểm tra dữ liệu yaw rate trên màn hình live data. |
6.2. Lưu ý đặc biệt
- Không dùng lực quá mạnh khi vặn ốc cảm biến, vì khối silicon rất mỏng và dễ bị nứt.
- Bảo vệ đầu cắm bằng băng keo chống thấm nếu môi trường làm việc ẩm ướt.
- Kiểm tra lại hệ thống VSC sau khi thay: một số mẫu xe yêu cầu “reset” VSC qua máy chẩn đoán để hệ thống nhận lại giá trị cảm biến mới.
6.3. Các mẫu xe khác (Toyota Camry, RAV4, Hilux)
- Camry (2020‑2023): Cảm biến nằm dưới ghế lái, nhưng có một tấm bảo vệ kim loại thay vì nhựa. Quy trình tháo tương tự, chỉ cần dùng mũi khoan để mở khóa tấm bảo vệ.
- RAV4 (2021‑2024): Cảm biến được đặt trong khối trung tâm truyền động (center console), yêu cầu tháo một bộ phận đệm sàn để tiếp cận.
- Hilux (2020‑2025): Do cấu trúc gầm xe cao, cảm biến thường được gắn ở bên dưới khung gầm, gần bộ truyền động. Cần nâng xe bằng cẩu hoặc giàn để tiếp cận, và chú ý tới dây cáp dầu truyền động.
7. So sánh các loại cảm biến yaw rate được Toyota sử dụng
| Loại cảm biến | Công nghệ | Dải đo (°/s) | Độ chính xác | Nhiệt độ hoạt động | Ứng dụng (mẫu xe) |
|---|---|---|---|---|---|
| Yaw Rate Sensor (MEMS) – Model A | MEMS, 3‑axis | ± 250 | ± 0.5 % FS | –40 °C → +125 °C | Corolla, Yaris, Prius (2016‑2022) |
| Yaw Rate Sensor (MEMS) – Model B | MEMS, 2‑axis + bộ lọc Kalman | ± 200 | ± 0.3 % FS | –30 °C → +130 °C | Camry, Avalon (2018‑2023) |
| Yaw Rate Sensor (Gyro) – Model C | Gyroscope gắn trên PCB, độ bền cao | ± 300 | ± 0.2 % FS | –40 °C → +150 °C | RAV4, Highlander, Lexus (2020‑2024) |
| Yaw Rate Sensor (Hybrid) – Model D | Kết hợp MEMS + cảm biến nhiệt độ | ± 250 | ± 0.25 % FS | –50 °C → +130 °C | Hilux, Fortuner, Land Cruiser (2021‑2025) |
- Model A là phiên bản tiêu chuẩn, giá thành thấp, phù hợp cho các dòng sedan và hatchback.
- Model B có bộ lọc Kalman giúp giảm nhiễu, thường dùng trong các dòng sedan hạng trung‑cao.
- Model C là phiên bản “độ bền cao” dùng trong SUV và xe bán tải, chịu được rung mạnh và môi trường khắc nghiệt.
- Model D là cảm biến hybrid, tích hợp cảm biến nhiệt độ để tự điều chỉnh độ nhạy khi nhiệt độ thay đổi, hiện đang được triển khai trên các mẫu mới nhất của Toyota.
8. Bảo trì và kéo dài tuổi thọ cảm biến yaw rate
- Vệ sinh định kỳ: Kiểm tra và làm sạch đầu cắm, đặc biệt sau mùa mưa hoặc khi lái xe trong môi trường bùn, bùn lầy.
- Kiểm tra độ chặt của giá đỡ: Đảm bảo cảm biến không bị lỏng, vì rung mạnh có thể gây hỏng cấu trúc MEMS.
- Tránh va chạm gầm xe: Khi lái trên địa hình gồ ghề, hãy giảm tốc độ để giảm lực tác động lên cảm biến.
- Cập nhật phần mềm ECU: Toyota thường phát hành bản cập nhật phần mềm VSC/ESC để cải thiện thuật toán xử lý dữ liệu yaw rate; nên thực hiện tại trung tâm dịch vụ ủy quyền.
9. Khi nào nên thay mới hay tái sử dụng cảm biến cũ?
| Tình huống | Khuyến nghị |
|---|---|
| Cảm biến bị nứt, vỡ, hoặc vỏ bảo vệ bị rách | Thay mới (đảm bảo độ kín, tránh nhiễu nước). |
| Mạch điện (cable) hỏng, đầu cắm oxy hoá | Thay mới hoặc sửa chữa dây cáp nếu có thể. |
| Mã lỗi “intermittent” sau khi đã kiểm tra điện | Thử reset ECU và calibrate; nếu vẫn lỗi, thay mới. |
| Xe đã qua 150.000 km và cảm biến chưa được bảo dưỡng | Đề xuất thay mới phòng ngừa, vì độ nhạy có thể giảm dần. |
10. Kết luận
Cảm biến yaw rate (yaw rate sensor) là một thiết bị quan trọng, không thể thiếu trong hệ thống an toàn và lái tự động của các mẫu xe Toyota hiện đại. Nhờ công nghệ MEMS tiên tiến, cảm biến cung cấp dữ liệu thời gian thực về tốc độ quay của xe, giúp các hệ thống VSC, ESC, ABS và Toyota Safety Sense (TSS) đưa ra quyết định nhanh chóng, chính xác, bảo vệ người lái và hành khách khỏi các tình huống nguy hiểm.
Việc hiểu rõ nguyên lý hoạt động, nhận diện các dấu hiệu lỗi và thực hiện quy trình kiểm tra, thay thế đúng cách sẽ giúp chủ xe và kỹ thuật viên giảm thiểu thời gian chết xe, chi phí bảo trì và duy trì hiệu suất ổn định của xe trong mọi điều kiện lái. Ngoài ra, việc bảo dưỡng định kỳ và cập nhật phần mềm ECU là yếu tố then chốt để cảm biến yaw rate luôn ở trạng thái “tối ưu”.
Hy vọng bài viết này đã cung cấp cho bạn một cẩm nang toàn diện về cảm biến yaw rate Toyota, từ kiến thức nền tảng đến thực hành thực tế. Nếu bạn gặp phải bất kỳ vấn đề nào liên quan đến cảm biến này, đừng ngần ngại tham khảo các bước chẩn đoán ở trên hoặc mang xe tới trung tâm dịch vụ ủy quyền của Toyota để nhận được sự hỗ trợ chuyên nghiệp.
Bài viết được biên soạn dựa trên tài liệu kỹ thuật, kinh nghiệm thực tiễn và các nguồn thông tin chính thức từ Toyota. Mọi thông tin đều được cập nhật tới thời điểm tháng 6/2026.
