Hướng dẫn chi tiết tháo lắp, kiểm tra và bảo trì trụ lái ô tô đúng quy trình kỹ thuật

Trụ lái (hay cọc lái) là một trong những bộ phận quan trọng và phức tạp nhất trong hệ thống lái xe ô tô, đóng vai trò truyền chuyển động từ vô-lăng đến bánh xe trước. Hiểu rõ cấu tạo, chức năng và quy trình thao tác trên trụ lái không chỉ là yêu cầu thiết yếu đối với kỹ thuật viên mà còn giúp chủ xe nắm được kiến thức nền để đánh giá chất lượng dịch vụ sửa chữa. Bài viết này sẽ cung cấp một hướng dẫn chuyên sâu, dựa trên quy trình kỹ thuật chuẩn, về cách tháo lắp, kiểm tra và lắp lại cụm trụ lái một cách an toàn và chính xác, đồng thời phân tích các vấn đề thường gặp và lưu ý quan trọng.

Có thể bạn quan tâm: Trọng Lượng Xe Ô Tô 7 Chỗ: Tổng Quan & Ảnh Hưởng Thực Tế

Có thể bạn quan tâm: Trộm Bánh Xe Ô Tô: Nguyên Nhân, Xử Lý & Cách Phòng Ngừa Hiệu Quả

Bảng tóm tắt quy trình và các tiêu chí kiểm tra chính

Giai đoạn	Thao tác chính	Lưu ý kỹ thuật quan trọng	Công cụ/Thiết bị chuyên dụng
Chuẩn bị & Tháo dỡ	Đặt xe thẳng, khóa cần chỉnh cao nhất, tháo vô-lăng, ốp bảng táp-lô.	Tuyệt đối không tác động lực lên trụ khi tháo. Không để trục lái quay. Cụm nặng, cần 2 người hỗ trợ.	Cần các công cụ tháo ốc, lỗ khoá, tháo cáp xoắn theo hướng dẫn ST/SR/BCS.
Tháo cụm trụ lái	Tháo cáp xoắn, công tắc, bó dây; tháo bu-lông gắn trục lái (theo hướng mũi tên).	Bu-lông gắn trục lái không được lắp ngược lại sau khi tháo. Kiểm tra khe hở giữa trục lái và vấu kẹp.	Đồng hồ đo mô-men siết (nếu có), dụng cụ chuyên dụng cho từng dòng xe.
Kiểm tra sau tháo	Kiểm tra tổng thể hư hỏng. Đo mô-men quay và độ lệch (L) của trụ lái.	Mô-men quay ngoài tiêu chuẩn hoặc độ lệch L vượt ngưỡng cho thấy trụ lái đã mòn, cong vênh → bắt buộc thay thế.	Đồng hồ đo trước tải (SST: ST3127S000), thước đo độ lệch. Tham khảo ST-35.
Lắp lại	Lắp theo thứ tự ngược lại. Lắp trục lái vào trụ lái đúng hướng.	Siết tạm các đai ốc trước, sau đó siết đúng mô-men chỉ định. Đảm bảo không có khe hở.	Cần mô-men siết chính xác theo tiêu chuẩn nhà sản xuất.
Kiểm tra sau lắp	Kiểm tra phạm vi cần chỉnh, độ rơ vô-lăng, lực quay vô-lăng, góc quay bánh.	Vô-lăng phải ở trung tâm, không bị vướng, rung. Điều chỉnh cảm biến góc lái (nếu có VDC).	Tham khảo ST-5 (Kiểm tra), ST-35 (Vô-lăng), BRC-198 (Điều chỉnh cảm biến).

Giới thiệu chuyên sâu về hệ thống trụ lái và cụm cọc lái

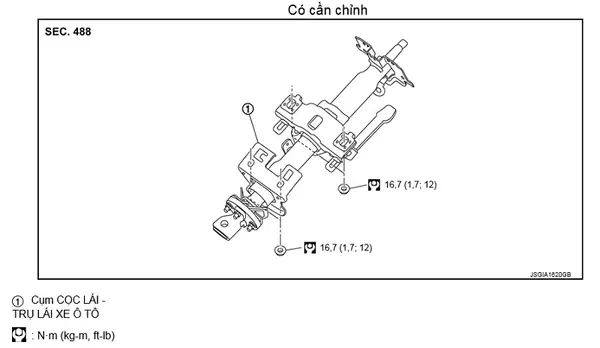

Trụ lái (Steering Column) là trục trung tâm kết nối vô-lăng với hộp số lái ( Steering Gear/Rack). Trong khi đó, “cọc lái” thường đề cập đến phần ống hoặc khung cố định trụ lái vào thân xe. Trên nhiều mẫu xe hiện đại, đặc biệt là các dòng Mercedes-Benz, cụm này thường được tích hợp liền mạch với cơ chế cần chỉnh (Tilt & Telescope) và các công tắc an toàn như công tắc khóa vô-lăng, công tắc túi khí. Sự hư hỏng của trụ lái có thể biểu hiện qua các triệu chứng như: vô-lăng rung lắc khi lái, tiếng kêu cót két khi chỉnh cần, độ rơ vô-lăng không đều, hoặc đèn báo lỗi hệ thống lái (EPS/ESP). Việc tháo lắp và kiểm tra yêu cầu sự hiểu biết sâu về cấu tạo cơ khí, điện tử và tuân thủ nghiêm ngặt các thông số kỹ thuật (mô-men siết, phạm vi hoạt động) để đảm bảo an toàn tuyệt đối.

Có thể bạn quan tâm: Trọng Lượng Xe Ô Tô 4 Chỗ: Tất Tần Tật Bạn Cần Biết Để Lái Xe An Toàn & Tiết Kiệm

Phân tích chi tiết quy trình tháo lắp và bảo trì

1. Nguyên lý hoạt động và cấu tạo chính của cụm trụ lái

Trước khi thao tác, cần nắm vững bản chất của cụm này:

• Chức năng: Truyền mô-men xoắn từ vô-lăng xuống trục lái ( Steering Shaft) và bánh răng trong hộp số lái. Đồng thời, nó là nơi kết nối cơ học và điện của các công tắc (túi khí, đèn xi-nhan, gạt mưa, điều chỉnh vô-lăng).
• Các loại phổ biến:
  • Loại có cần chỉnh (Tilt/Telescope): Cho phép điều chỉnh vị trí vô-lăng về cao/thấp và xa/gần. Cấu tạo phức tạp với các cấu kiện trượt, đai ốc, và cơ cấu khóa.
  • Loại không có cần chỉnh: Cố định cố định, đơn giản hơn.
• Yếu tố then chốt: Độ chính xác của việc liên kết giữa trục lái và trụ lái. Bất kỳ khe hở nào (play) tại đây đều dẫn đến mất an toàn và cảm giác lái mất chính xác.

2. Quy trình tháo dỡ an toàn và chính xác

Đây là công đoạn đòi hỏi sự tỉ mỉ và tuân thủ tuyệt đối các bước. Một sai sót nhỏ có thể dẫn đến biến dạng cơ cấu, hư hỏng công tắc túi khí, hoặc mất đồng bộ hệ thống.

• Bước 1: Chuẩn bị phương tiện và không gian làm việc.

  • Đặt xe trên mặt phẳng cứng, dùng giá đỡ phụ (nếu cần). Rất quan trọng: Đặt bánh lái thẳng về phía trước và khóa chặt cần chỉnh ở vị trí cao nhất. Điều này giúp giảm tải lực cơ học lên cơ cấu chỉnh khi tháo ốc gắn.
  • Ngắt nguồn điện (rời ắc quy) nếu có thao tác liên quan đến hệ thống điện/ túi khí.

• Bước 2: Tháo các thành phần phụ trợ.

  • Tháo vô-lăng: Đây là bước đầu tiên và cần thực hiện cực kỳ cẩn thận, đặc biệt với xe có túi khí. Phải tham khảo sửa chữa (ST) chính xác cho model (ví dụ: ST-11 cho có túi khí, ST-13 cho không túi khí). Có thể cần công cụ tháo chuyên dụng để tránh làm hỏng bánh răng chỉnh cần trong vô-lăng.
  • Tháo ốp bảng táp-lô, nắp trụ lái: Mở các ốc vít, kẹp giữ. Lưu ý các kẹp nhựa dễ vỡ.

• Bước 3: Tháo các kết nối điện và cơ.

  • Cáp xoắn (Clock Spring/Spiral Cable): Đây là thành phần cực kỳ nhạy cảm, dễ hư hỏng. Tháo theo hướng dẫn (SR-19). Tuyệt đối không xoắn hay kéo cáp quá mức.
  • Bó dây và công tắc: Ngắt các đầu nối điện của công tắc bảng táp-lô, công tắc đèn xi-nhan, gạt mưa… Ghi chú vị trí các đầu nối để lắp lại chính xác.
  • Công tắc khóa vô-lăng (Ignition Lock Switch): Tháo theo tài liệu BCS tương ứng.

• Bước 4: Tháo liên kết cơ học giữa trục lái và trụ lái.

  • Bước then chốt: Tháo bu-lông gắn trục lái. Bu-lông này thường có gioăng, chốt chống tháo. Hướng lắp/ tháo phải tuân theo sơ đồ kỹ thuật (ST-18). Gắn bu-lông sai hướng (lắp từ phía sau ra trước thay vì từ trước ra sau) có thể làm hỏng ruột gỗ chỉnh cần trong trục lái.
  • Sau khi tháo bu-lông: Tách nhẹ nhàng trục lái ra khỏi vấu kẹp của trụ lái. Không được dùng sức, nếu kẹp chặt cần kiểm tra xem đã tháo hết bu-lông hay chốt chưa.

• Bước 5: Tháo cụm trụ lái khỏi thân xe.

  • Tháo các đai ốc hoặc bulong gắn trụ lái vào khung xe (thường qua 2 hoặc 4 điểm).
  • Cảnh báo an toàn: Cụm trụ lái rất nặng (có thể từ 10-20kg tùy model). Cần có ít nhất 2 người hỗ trợ, một người giữ và nâng, người kia tháo ốc cuối cùng. Tránh để cụm rơi tự do, có thể gây thương tích hoặc biến dạng.
  • Khi cụm đã tháo ra, đặt nó lên giá đỡ sạch sẽ, tránh va chạm.

3. Kiểm tra chuyên sâu sau khi tháo

Đây là giai đoạn quyết định xem cụm có cần thay thế hay chỉ cần bảo dưỡng.

• Kiểm tra trực quan: Tìm vết gỉ sét, nứt, bẹp trên ống trụ và phần gắn vào xe. Kiểm tra đai ốc, bạc.
• Kiểm tra cơ học với dụng cụ chuyên dụng:
  • Đo mô-men quay (Rotational Torque): Sử dụng đồng hồ đo trước tải (SST: ST3127S000) để đo lực cần thiết để xoay trụ lái. Giá trị này phải nằm trong ngưỡng cho phép (tham khảo ST-35). Mô-men quay quá cao cho thấy bạc trong ống trụ hoặc bánh răng chỉnh bị mòn, kẹt.
  • Đo độ lệch (L) – Runout: Đặt đầu dò đồng hồ lên mặt ngoài trụ lái, xoay trục lái (hoặc trụ) một vòng tròn. Đọc độ lệch tối đa. Giá trị L nằm ngoài tiêu chuẩn (ST-35) chứng tỏ trụ lái bị cong, vênh → bắt buộc phải thay thế vì không thể chỉnh sửa được.
• Kiểm tra cơ cấu chỉnh: Di chuyển cần chỉnh từ đầu đến cuối phạm vi. Phải mượt mà, không có tiếng kêu lạo xạo, không bị kẹt ở vị trí nào. Kiểm tra chốt khóa cần chỉnh.

4. Quy trình lắp lại và hiệu chỉnh cuối cùng

Lắp lại theo thứ tự ngược với tháo, nhưng cần lưu ý:

• Lắp trục lái vào trụ lái: Đảm bảo đúng hướng như khi tháo. Kiểm tra khe hở giữa mặt vấu kẹp của trụ lái và mặt đầu trục lái. Không được có khe hở.
• Siết ốc gắn trục lái: Siết tạm các ốc, sau đó siết chặt theo mô-men chỉ định tuyệt đối (thường rất lớn, ví dụ 100-150 Nm). Dùng búa cao su nhẹ nhàng gõ nhẹ vào trục lái (theo hướng được cho phép) để đảm bảo đầu trục vào đúng vị trí trong lỗ khoá trước khi siết hết mô-men.
• Siết đai ốc gắn trụ lái vào xe: Siết tạm các đai ốc trước, sau đó siết lần lượt theo thứ tự chéo và đạt mô-men cuối cùng. Quá trình này giúp trụ lái tự căn chỉnh vào vị trí chính xác.
• Kiểm tra sau lắp (Bắt buộc):
  1. Kiểm tra phạm vi cần chỉnh: Cần chỉnh phải di chuyển trơn tru từ thấp nhất đến cao nhất (và xa/gần nếu có) mà không bị kẹt.
  2. Kiểm tra vô-lăng: Vô-lăng phải ở vị trí trung tâm khi bánh xe thẳng. Độ rơ vô-lăng (free play) phải trong giới hạn cho phép (thường < 2-3cm). Lực quay vô-lăng phải mượt mà, không có điểm “khô” hay nặng bất thường.
  3. Kiểm tra góc quay bánh xe trước: Xoay vô-lăng tối đa sang 2 bên, bánh xe trước phải quay đúng góc cho phép, không bị cản trở.
  4. Kiểm tra hệ thống điện: Bật tất cả các công tắc trên vô-lăng (xi-nhan, âm thanh, gạt mưa) để đảm bảo hoạt động bình thường. Nếu có hệ thống túi khí, phải xóa lỗi sau khi lắp.
  5. Điều chỉnh cảm biến góc lái (Steering Angle Sensor – SAS): Trên các xe có VDC/ESP, sau khi tháo lắp trụ lái, cảm biến góc này thường cần được hiệu chỉnh lại (calibrate) bằng máy chẩn đoán chuyên dụng (OBD2 scanner). Tham khảo tài liệu BRC-198. Bỏ qua bước này có thể khiến hệ thống ổn định điện tử (ESP) không hoạt động hoặc báo lỗi.

Ưu điểm, nhược điểm và đối tượng phù hợp của phương pháp tháo lắp chuẩn

Ưu điểm của việc tuân thủ quy trình kỹ thuật:

• An toàn tối đa: Tránh các sự cố nghiêm trọng như mất lái, rò rỉ điện gây cháy nổ túi khí, hoặc hư hỏng nặng hộp số lái.
• Độ chính xác cao: Đảm bảo các thông số kỹ thuật (mô-men siết, độ lệch) được đáp ứng, giúp hệ thống lái hoạt động trơn tru, chính xác và bền bỉ.
• Tiết kiệm chi phí lâu dài: Kiểm tra kỹ giúp phát hiện sớm các dấu hiệu mòn, từ đó có kế hoạch bảo trì, thay thế hợp lý, tránh để hỏng nặng ảnh hưởng đến các bộ phận khác (hộp số lái, trục lái).

Nhược điểm / Thách thức:

• Yêu cầu cao về kỹ năng và công cụ: Không phải thợ nào cũng có dụng cụ đo mô-men, đồng hồ đo độ lệch, và hiểu biết sâu về cấu tạo từng model.
• Tốn thời gian: Quy trình kiểm tra chi tiết và hiệu chỉnh cảm biến SAS khiến thời gian làm việc kéo dài.
• Chi phí dịch vụ có thể cao hơn: Do tốn thời gian và cần công cụ chuyên dụng, dịch vụ tháo lắp và kiểm tra chuẩn thường có giá cao hơn tháo lắp thông thường. Tuy nhiên, đây là chi phí đáng giá cho sự an toàn.

Đối tượng cần đặc biệt quan tâm đến nội dung này:

• Chủ xe xe hơi cao cấp (Mercedes, BMW, Audi…): Những dòng xe này có hệ thống lái nhạy, tích hợp nhiều công tắc điện tử. Một lỗi nhỏ trên trụ lái có thể kích hoạt nhiều đèn báo trên bảng táp-lô.
• Kỹ thuật viên tại các garage độc lập: Cần nguồn tài liệu kỹ thuật chuẩn để thao tác đúng, tránh “lắp cho có” dẫn đến khiếu nại.
• Người quản lý garage/ chủ sở hữu gara: Hiểu quy trình này để đánh giá chất lượng dịch vụ của kỹ thuật viên, mua bán phụ tùng chính hãng, và tư vấn cho khách hàng minh bạch.
• Người học nghiệp vụ sửa chữa ô tô: Đây là kiến thức nền tảng quan trọng về hệ thống lái.

Câu hỏi thường gặp (FAQ) về trụ lái ô tô

1. Dấu hiệu nào cho thấy trụ lái ô tô cần kiểm tra hoặc thay thế?

• Vô-lăng rung lắc khi lái ở tốc độ trung bình.
• Tiếng kêu cót két, rít khi chỉnh cần chỉnh (tilt/telescope).
• Độ rơ vô-lăng quá lớn (trên 2-3cm) hoặc không đều.
• Cảm giác lái “trễ”, không nhạy, hoặc bánh xe bị tụt về một phía khi thả tay.
• Đèn báo ESP/ESP/Steering Assist sáng trên bảng táp-lô.
• Công tắc trên vô-lăng (xi-nhan, gạt mưa) hoạt động không ổn định.

2. Chi phí thay thế trụ lái ô tô dao động khoảng bao nhiêu?
Chi phí phụ thuộc vào thương hiệu, model, và loại trụ lái (có chỉnh/không chỉnh, có tích hợp túi khí hay không). Với các dòng xe phổ thông, phụ tùng chính hãng có thể từ 3-8 triệu VNĐ. Với xe sang như Mercedes, BMW, chi phí có thể từ 10 đến trên 20 triệu VNĐ, chưa kể chi phí nhân công (thường từ 1-3 triệu cho thao tác tháo lắp và hiệu chỉnh). Giá sẽ cao hơn rất nhiều nếu là trụ lái tích hợp công tắc túi khí (vì buộc phải thay cả cụm).

Có thể bạn quan tâm: Trọng Lượng Lốp Xe Ô Tô: Bí Quyết Đọc Thông Số & Tối Ưu Hiệu Suất

3. Có thể tự tháo lắp trụ lái ô tô tại nhà không?
Không khuyến khích trừ khi bạn là kỹ thuật viên có chuyên môn và đầy đủ công cụ. Thao tác này đòi hỏi:

• Hiểu rõ sơ đồ kỹ thuật (ST) của từng model.
• Có dụng cụ đo mô-men siết chính xác.
• Biết cách xử lý cáp xoắn (rất dễ làm hỏng).
• Có khả năng hiệu chỉnh cảm biến góc lái (SAS) sau khi lắp.
  Một sai sót nhỏ có thể dẫn đến hư hỏng nặng, mất an toàn, và có thể vô hiệu hóa hệ thống túi khí. Luôn ưu tiên thực hiện tại các garage uy tín có chuyên gia về hệ thống lái.

4. Sau khi tháo lắp trụ lái, tại sao phải hiệu chỉnh cảm biến góc lái (SAS)?
Cảm biến góc lái (Steering Angle Sensor) ghi nhận góc xoay và vị trí trung tâm của vô-lăng. Hệ thống ESP/VDC dùng thông tin này để biết xe đang rẽ trái/phải và điều chỉnh phanh, mô-men động cơ để ổn định xe. Khi tháo trụ lái, vị trí “góc 0” (vô-lăng thẳng) của cảm biến bị mất. Nếu không hiệu chỉnh lại, hệ thống sẽ không biết vô-lăng đang ở đúng vị trí trung tâm hay không, dẫn đến việc hệ thống ổn định có thể hoạt động sai (ví dụ: phanh một bánh xe bất thường) hoặc liên tục báo lỗi. Việc hiệu chỉnh này bắt buộc phải thực hiện bằng máy chẩn đoán.

5. Trụ lái có cần bảo dưỡng định kỳ không?
Trụ lái là bộ phận ít hỏng hóc nếu không có tác động cơ học. Tuy nhiên, với những xe thường xuyên điều chỉnh cần chỉnh, bơm mỡ (grease) vào ống trụ và bạc chỉnh định kỳ (theo hướng dẫn nhà sản xuất, thường 60.000-100.000 km) là rất quan trọng. Điều này giúp giảm ma sát, ngăn mòn, giữ hoạt động mượt mà và giảm tiếng ồn. Đồng thời, kiểm tra định kỳ cáp xoắn và các công tắc trên trụ lái cũng là cần thiết.

Kết luận và khuyến nghị

Trụ lái là “trái tim” cơ học của hệ thống lái, và việc tháo lắp, kiểm tra nó không thể được xem nhẹ. Quy trình chuẩn mực được trình bày trong bài viết này, từ việc chuẩn bị, tháo dỡ có hệ thống, đến kiểm tra với dụng cụ chuyên dụng và hiệu chỉnh cuối cùng, chính là bộ lọc để phân biệt dịch vụ sửa chữa chuyên nghiệp và dịch vụ “lấp đầy”. Một garage uy tín sẽ không bao giờ bỏ qua bước kiểm tra mô-men quay, độ lệch và hiệu chỉnh cảm biến SAS sau khi thao tác. Nếu bạn đang trải nghiệm bất kỳ triệu chứng nào liên quan đến hệ thống lái, hãy tìm đến địa điểm có chuyên môn sâu về cơ cấu lái và được trang bị đầy đủ tài liệu kỹ thuật chính hãng. Để nâng cao kiến thức và kinh nghiệm chăm sóc chiếc xe của mình, hãy tiếp tục khám phá các bài viết chuyên sâu về kỹ thuật và bảo dưỡng ô tô tại mercedesbinhduong.vn, nơi chúng tôi cam kết mang đến thông tin chính xác, khách quan và có giá trị thực tiễn cho cộng đồng người dùng xe.
