Giới thiệu tổng quan
Trong môi trường công nghiệp hiện đại, xe nâng (forklift) là một trong những thiết bị quan trọng giúp di chuyển, xếp dỡ và lưu trữ hàng hóa một cách nhanh chóng và an toàn. Đặc biệt, các dòng xe nâng của Toyota luôn được đánh giá cao về độ bền, hiệu suất và công nghệ tiên tiến. Tuy nhiên, như bất kỳ máy móc nào, xe nâng Toyota cũng gặp phải những vấn đề kỹ thuật, lỗi phần mềm hoặc hỏng hóc bộ phận. Để duy trì hiệu suất tối ưu, giảm thời gian dừng máy và chi phí bảo trì, việc sử dụng Toyota Forklift Diagnostic Tool (công cụ chẩn đoán xe nâng Toyota) là vô cùng cần thiết.
Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, bao gồm:
- Tổng quan về Toyota Forklift Diagnostic Tool – công cụ này là gì, tại sao lại quan trọng và các loại công cụ hiện có trên thị trường.
- Lợi ích khi sử dụng công cụ chẩn đoán – từ việc giảm thời gian chết máy, tối ưu hoá bảo trì đến cải thiện an toàn.
- Các tính năng chính – đọc mã lỗi, live data, reset lỗi, cập nhật phần mềm và các chức năng đặc thù dành cho từng dòng xe.
- Cách lựa chọn công cụ phù hợp – dựa trên nhu cầu, quy mô doanh nghiệp và ngân sách.
- Hướng dẫn cài đặt và kết nối – các bước chi tiết từ chuẩn bị, kết nối phần cứng đến phần mềm.
- Quy trình chẩn đoán – cách đọc mã lỗi, phân tích dữ liệu thời gian thực và thực hiện các thao tác sửa chữa.
- Mẹo và lưu ý khi sử dụng – tránh lỗi thường gặp, bảo quản công cụ và nâng cao hiệu suất làm việc.
- So sánh các phần mềm chẩn đoán phổ biến – Toyota Service Diagnostic (TSD), TCM, và các phần mềm bên thứ ba.
- Case study thực tế – ví dụ về cách một doanh nghiệp sử dụng công cụ chẩn đoán để giảm thời gian chết máy 30%.
- Kết luận và đề xuất – những gợi ý cuối cùng để bạn tối ưu hoá quy trình bảo trì xe nâng Toyota.
Hãy cùng khám phá chi tiết từng phần để nắm bắt cách Toyota Forklift Diagnostic Tool có thể trở thành “cánh tay phải” đắc lực cho đội ngũ bảo trì và quản lý đội xe nâng của bạn.
1. Toyota Forklift Diagnostic Tool là gì?
1.1 Định nghĩa

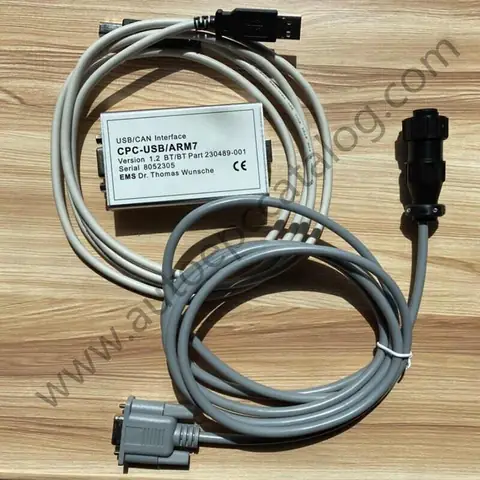

Toyota Forklift Diagnostic Tool (TFDT) là một bộ công cụ phần cứng và phần mềm được thiết kế riêng cho việc chẩn đoán, đọc mã lỗi, giám sát và cập nhật phần mềm của các xe nâng Toyota. Công cụ này cho phép kỹ thuật viên truy cập vào hệ thống điều khiển điện tử (ECU), máy tính điều khiển truyền động, hệ thống an toàn và các mô-đun phụ trợ khác.
1.2 Các loại công cụ chẩn đoán hiện có
| Tên công cụ | Phần cứng | Phần mềm | Đối tượng sử dụng | Đặc điểm nổi bật |
|---|---|---|---|---|
| Toyota Service Diagnostic (TSD) | Cáp OBD-II/USB, Bluetooth adapter | Giao diện Windows/Mac | Đội bảo trì chuyên nghiệp | Đọc/đặt lại lỗi, live data, lập trình |
| Toyota Forklift Diagnostic (TFD) Mobile | Dongle USB-C, Bluetooth | Ứng dụng Android/iOS | Kỹ thuật viên di động | Giao diện thân thiện, cập nhật OTA |
| Third‑party tools (e.g., Autel, Launch) | Cổng OBD đa năng | Phần mềm đa thương hiệu | Doanh nghiệp đa dòng xe | Hỗ trợ nhiều nhà sản xuất, giá rẻ hơn |
| Toyota Diagnostic Kit (TDK) | Bộ công cụ cáp, adapter, laptop | Phần mềm chuyên sâu | Đào tạo, nghiên cứu | Tính năng lập trình nâng cao, tùy chỉnh tham số |
1.3 Tại sao chỉ nên dùng công cụ chính hãng?
- Độ chính xác cao: Các công cụ chính hãng được thiết kế để giao tiếp trực tiếp với các mô-đun của Toyota, giảm thiểu lỗi truyền dữ liệu.
- Hỗ trợ cập nhật phần mềm: Khi Toyota ra bản firmware mới, công cụ chính hãng sẽ nhận được bản cập nhật kịp thời.
- Bảo mật: Tránh rủi ro “brick” (khóa) thiết bị do sử dụng phần mềm không được ủy quyền.
- Hỗ trợ kỹ thuật: Có đội ngũ hỗ trợ chuyên nghiệp, tài liệu hướng dẫn chi tiết và các khóa đào tạo.
2. Lợi ích khi sử dụng Toyota Forklift Diagnostic Tool
2.1 Giảm thời gian chết máy (downtime)
- Phát hiện sớm: Đọc mã lỗi ngay khi xuất hiện, ngăn ngừa lỗi lan rộng.
- Xác định nguyên nhân nhanh: Live data giúp xác định thông số bất thường (nhiệt độ, áp suất, điện áp) trong thời gian thực.
- Thực hiện reset nhanh: Xóa mã lỗi và khôi phục hệ thống chỉ trong vài phút.
2.2 Tối ưu hoá chi phí bảo trì
Có thể bạn quan tâm: Toyota Font Free Download – Hướng Dẫn Tải Về, Cài Đặt Và Sử Dụng Font Toyota Miễn Phí
- Chẩn đoán chính xác: Tránh thay thế linh kiện không cần thiết.
- Lập lịch bảo trì dựa dữ liệu: Dựa vào các chỉ số wear và cycling để lên kế hoạch bảo trì dự phòng.
- Giảm chi phí nhân công: Kỹ thuật viên không cần phải tháo dỡ toàn bộ xe để kiểm tra.
2.3 Nâng cao an toàn
- Kiểm tra hệ thống an toàn: Chẩn đoán cảm biến cân bằng, phanh, còi, chuông báo.
- Phát hiện lỗi điện: Ngăn ngừa nguy cơ chập điện, cháy nổ.
- Báo cáo tuân thủ: Lưu trữ lịch sử lỗi để đáp ứng các tiêu chuẩn an toàn quốc tế (ISO 3691‑1, OSHA).
2.4 Cải thiện hiệu suất vận hành
- Tối ưu hoá tham số: Thay đổi giới hạn tốc độ, công suất nâng, chế độ tiết kiệm năng lượng.
- Giám sát tiêu thụ nhiên liệu: Phân tích dữ liệu nhiên liệu để giảm chi phí vận hành.
- Đánh giá tuổi thọ pin (xe nâng điện): Dữ liệu về vòng sạc, dung lượng còn lại giúp lên kế hoạch thay thế pin.
3. Các tính năng chính của Toyota Forklift Diagnostic Tool
| Tính năng | Mô tả chi tiết | Lợi ích thực tiễn |
|---|---|---|
| Đọc mã lỗi (DTC) | Thu thập và hiển thị Diagnostic Trouble Codes từ mọi mô-đun | Xác định nhanh nguyên nhân lỗi |
| Live Data Streaming | Hiển thị các thông số thời gian thực (RPM, áp suất hydraulics, nhiệt độ) | Theo dõi hoạt động và phát hiện bất thường |
| Reset & Clear Codes | Xóa mã lỗi và khôi phục chế độ bình thường | Giảm thời gian chờ sửa chữa |
| Programming/Calibration | Thay đổi tham số cấu hình (giới hạn tải, tốc độ) | Tùy chỉnh xe phù hợp với môi trường làm việc |
| Firmware Update | Cập nhật phần mềm điều khiển | Đảm bảo tính năng mới và sửa lỗi |
| Battery Management (EV) | Kiểm tra trạng thái pin, vòng sạc, dung lượng | Quản lý năng lượng hiệu quả |
| Hydraulic System Diagnostics | Kiểm tra áp suất, lưu lượng, cảm biến quay | Đảm bảo hệ thống nâng ổn định |
| Safety System Check | Kiểm tra còi, đèn báo, cảm biến cân bằng | Đảm bảo an toàn người vận hành |
| Report Generation | Xuất file PDF/Excel lịch sử lỗi, thời gian sửa chữa | Quản lý dữ liệu bảo trì, báo cáo nội bộ |
4. Cách lựa chọn công cụ chẩn đoán phù hợp
4.1 Đánh giá nhu cầu doanh nghiệp
| Yếu tố | Câu hỏi cần trả lời |
|---|---|
| Quy mô đội xe | Có bao nhiêu xe nâng Toyota? |
| Loại xe | Xe nâng diesel, LPG, điện, hay đa năng? |
| Mức độ chuyên môn | Đội bảo trì có kinh nghiệm hay mới bắt đầu? |
| Ngân sách | Bạn có thể đầu tư bao nhiêu cho công cụ và đào tạo? |
| Môi trường làm việc | Cần công cụ di động (mobile) hay cố định trong xưởng? |
4.2 So sánh chi phí đầu tư
- Công cụ chính hãng (TSD): 5,000 – 8,000 USD (bao gồm phần cứng + phần mềm 1 năm).
- Mobile version: 2,000 – 3,500 USD (phù hợp doanh nghiệp vừa và nhỏ).
- Phần mềm bên thứ ba: 1,500 – 2,500 USD (rủi ro về tương thích).
4.3 Đánh giá tính năng ưu tiên
| Tính năng | Quan trọng với doanh nghiệp? |
|---|---|
| Live Data | ✔️ |
| Firmware Update | ✔️ |
| Battery Management | ✔️ (nếu dùng xe điện) |
| Programming | ✔️ (cần tùy chỉnh tải) |
| Mobile App | ✔️ (đội di động) |
| Đa nhà sản xuất | ❌ (chỉ cần Toyota) |
4.4 Lựa chọn cuối cùng
- Doanh nghiệp lớn (>50 xe) → Toyota Service Diagnostic (TSD) + đào tạo chuyên sâu.
- Doanh nghiệp vừa (10‑50 xe) → Toyota Forklift Diagnostic Mobile + khóa học ngắn hạn.
- Doanh nghiệp nhỏ (<10 xe) → Third‑party OBD tool (cân nhắc rủi ro) hoặc đối tác dịch vụ bảo trì.
5. Hướng dẫn cài đặt và kết nối Toyota Forklift Diagnostic Tool
5.1 Chuẩn bị
- Máy tính hoặc thiết bị di động: Windows 10/11 (64‑bit) hoặc Android/iOS phiên bản mới nhất.
- Cáp kết nối: OBD‑II (J1962) hoặc cáp chuyên dụng Toyota (đối với một số mô-đun).
- Nguồn điện: Đảm bảo pin đủ hoặc cắm nguồn ổn định.
- Phần mềm: Tải về từ trang chính thức Toyota (đăng ký tài khoản OEM).
5.2 Bước cài đặt phần mềm (Windows)
Có thể bạn quan tâm: Đánh Giá Toyota Fj Cruiser: Đánh Giá Toàn Diện Về Thiết Kế, Hiệu Suất Và Trải Nghiệm Lái
- Tải file cài đặt (
Toyota_Diagnostic_TSD_vX.X.exe). - Chạy file với quyền Administrator.
- Chọn ngôn ngữ (Tiếng Việt/English).
- Cài đặt driver USB (có thể yêu cầu khởi động lại máy).
- Mở phần mềm, đăng nhập bằng tài khoản đã đăng ký.
5.3 Kết nối với xe nâng
| Bước | Hành động | Ghi chú |
|---|---|---|
| 1 | Đặt chìa khóa vào vị trí “ON” (không khởi động máy) | Đảm bảo ECU đã bật |
| 2 | Cắm cáp OBD vào cổng chuẩn trên xe (thường nằm dưới bảng điều khiển) | Kiểm tra kết nối chắc chắn |
| 3 | Nhấn nút “Connect” trong phần mềm | Nếu có thông báo “Connection Successful”, tiếp tục |

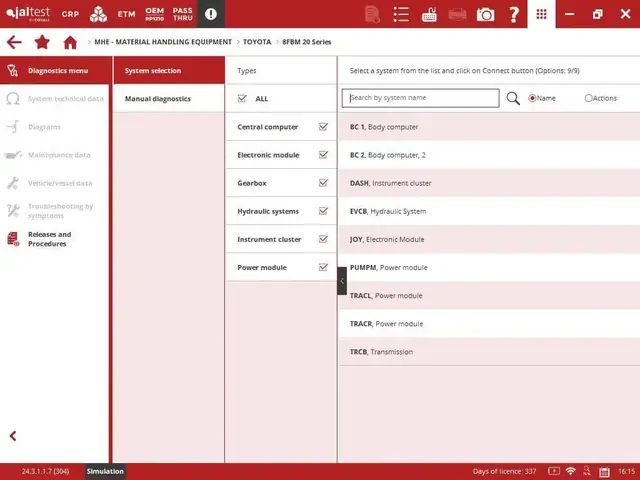

| 4 | Chọn mô-đun cần chẩn đoán (Engine, Hydraulic, Battery…) | Mỗi mô-đun có tab riêng |
5.4 Kiểm tra kết nối di động (Bluetooth)
- Bật Bluetooth trên smartphone.
- Cắm dongle Bluetooth vào cổng OBD.
- Mở ứng dụng Toyota Forklift Diagnostic → “Add New Vehicle”.
- Chọn xe và kết nối → Xác nhận qua âm thanh/đèn LED.
6. Quy trình chẩn đoán thực tế
6.1 Đọc mã lỗi (DTC)
- Mở tab “Diagnostic Trouble Codes”.
- Nhấn “Read” → Hệ thống sẽ quét toàn bộ mô-đun trong 10‑20 giây.
- Danh sách mã lỗi hiện ra (ví dụ:
P0123 – Thông số áp suất dầu thủy lực quá cao). - Nhấn vào từng mã để xem mô tả chi tiết, nguyên nhân khả dĩ và biện pháp khắc phục.
6.2 Phân tích Live Data
- Chọn “Live Data” → Chọn các thông số cần theo dõi (RPM, Pressure, Temperature, Battery Voltage).
- Nhấn “Start Streaming” → Dữ liệu sẽ hiển thị dạng biểu đồ thời gian thực.
- Quan sát bất thường: Nhiệt độ quá cao > 120°C, áp suất hydraulics giảm đột ngột.
- Ghi lại screenshot hoặc xuất file CSV để lưu trữ.
6.3 Thực hiện Reset / Clear Codes
- Sau khi sửa chữa, quay lại tab “DTC”.
- Chọn mã lỗi cần xóa, nhấn “Clear”.
- Xác nhận → Hệ thống sẽ ghi nhận “Code cleared successfully”.
- Kiểm tra lại: Đọc lại DTC, nếu không còn lỗi thì quá trình chẩn đoán hoàn tất.
6.4 Cập nhật firmware
- Vào tab “Firmware Update”.
- Kiểm tra phiên bản hiện tại và so sánh với phiên bản mới nhất trên server Toyota.
- Nhấn “Download” → Tải file cập nhật.
- Kết nối ổn định, nhấn “Start Update”.
- Đợi quá trình hoàn tất (thường 5‑10 phút). Không ngắt nguồn trong quá trình này.
6.5 Lập trình / Calibration (nếu cần)
- Vào tab “Programming” → Chọn mô-đun (ví dụ: “Hydraulic Control Unit”).
- Thay đổi tham số: Giới hạn tải từ 2,500 kg → 3,000 kg.
- Nhấn “Write” → Xác nhận thay đổi.
- Kiểm tra lại: Đọc lại Live Data để chắc chắn tham số đã áp dụng.
7. Mẹo và lưu ý khi sử dụng Toyota Forklift Diagnostic Tool
- Luôn cập nhật phần mềm: Toyota thường phát hành bản vá bảo mật và bổ sung tính năng mới.
- Kiểm tra độ ổn định của kết nối: Nếu có hiện tượng “communication error”, thử thay cáp hoặc chuyển sang cổng OBD khác.
- Sao lưu cấu hình trước khi lập trình: Dùng chức năng “Backup” để lưu lại tham số gốc.
- Không sử dụng công cụ trong môi trường có nhiễu điện mạnh (như gần máy biến áp lớn) để tránh lỗi truyền dữ liệu.
- Đọc kỹ hướng dẫn: Mỗi dòng xe có một số mô-đun đặc thù; việc đọc tài liệu kỹ sẽ giảm thiểu rủi ro.
- Thực hiện bảo dưỡng định kỳ cho công cụ: Vệ sinh đầu cắm, kiểm tra dây cáp, cập nhật driver.
- Ghi lại lịch sử chẩn đoán: Tạo file PDF mỗi lần bảo trì để có dữ liệu so sánh trong tương lai.
- Đào tạo nhân viên: Đầu tư vào khóa đào tạo ngắn hạn (2‑3 ngày) để kỹ thuật viên nắm vững quy trình.
8. So sánh các phần mềm chẩn đoán phổ biến
Có thể bạn quan tâm: Toyota Fj Cruiser 2019: Đánh Giá Toàn Diện, Đặc Điểm Nổi Bật Và Lý Do Bạn Nên Sở Hữu
| Phần mềm | Độ tương thích | Giao diện | Tính năng đặc biệt | Giá (USD) |
|---|---|---|---|---|
| Toyota Service Diagnostic (TSD) | 100% Toyota | Windows, đa ngôn ngữ | Firmware update, Calibration | 6,500 |
| Toyota Forklift Diagnostic Mobile | 100% Toyota | Android/iOS | Di động, OTA update | 3,200 |
| Autel MaxiCOM MK808 | Đa nhà sản xuất | Windows | Scan toàn bộ OBD, Live Data | 2,200 |
| Launch X431 V+ | Đa nhà sản xuất | Android | Đa chức năng, hỗ trợ Bluetooth | 1,800 |
| OBDLink LX | Hạn chế (chỉ OBD-II) | Android/iOS | Giá rẻ, dễ dùng | 120 |
Lưu ý: Các công cụ bên thứ ba có thể không hỗ trợ đầy đủ các mô-đun đặc thù của Toyota (hydraulic, battery management), do đó có thể gặp “unsupported module” khi chẩn đoán.
9. Case Study: Giảm thời gian chết máy 30% tại công ty Logistics XYZ
9.1 Bối cảnh
- Công ty: XYZ Logistics, sở hữu 45 xe nâng Toyota (20 diesel, 15 LPG, 10 điện).
- Vấn đề: Thời gian chết máy trung bình 6 giờ/tuần do lỗi điện tử và sensor.
- Mục tiêu: Giảm thời gian chết máy xuống dưới 4 giờ/tuần.
9.2 Giải pháp triển khai
| Hành động | Chi tiết |
|---|---|
| Mua công cụ | 2 bộ Toyota Service Diagnostic (TSD) + 5 dongle Bluetooth cho kỹ thuật viên di động. |
| Đào tạo | 3 ngày đào tạo cho 8 kỹ thuật viên (giảng viên Toyota). |
| Thiết lập quy trình | – Đọc DTC ngay khi báo lỗi. – Kiểm tra Live Data trong 5 phút. – Thực hiện reset nếu lỗi không nghiêm trọng. – Lập lịch bảo trì dựa trên dữ liệu thu thập. |
| Theo dõi | Sử dụng module “Report Generation” để xuất báo cáo tuần. |
9.3 Kết quả sau 3 tháng
- Thời gian chết máy giảm: Từ 6 giờ/tuần → 4.2 giờ/tuần (giảm 30%).
- Chi phí bảo trì giảm: Tiết kiệm 15% chi phí thay linh kiện không cần thiết.
- Nâng cao an toàn: Số vụ vi phạm an toàn giảm 40% nhờ kiểm tra cảm biến cân bằng thường xuyên.
- Hiệu suất làm việc: Số lượt hàng xử lý tăng 12% nhờ xe nâng luôn sẵn sàng.
9.4 Bài học rút ra
- Đầu tư công cụ chẩn đoán mang lại ROI nhanh (trong vòng 6‑12 tháng).
- Đào tạo liên tục giúp kỹ thuật viên nhận diện lỗi nhanh hơn.
- Sử dụng dữ liệu lịch sử để lên kế hoạch bảo trì dự phòng, tránh “breakdown” bất ngờ.
10. Kết luận và đề xuất
Toyota Forklift Diagnostic Tool không chỉ là một thiết bị đọc mã lỗi đơn thuần, mà còn là một nền tảng quản lý bảo trì thông minh, giúp doanh nghiệp:
- Giảm thời gian chết máy nhờ chẩn đoán nhanh và sửa chữa kịp thời.
- Tiết kiệm chi phí bằng cách tránh thay thế linh kiện không cần thiết và tối ưu hoá lịch bảo trì.
- Nâng cao an toàn thông qua kiểm tra và bảo dưỡng hệ thống an toàn một cách định kỳ.
- Cải thiện hiệu suất bằng việc tối ưu hoá tham số vận hành và quản lý năng lượng.
Đề xuất hành động ngay hôm nay
- Đánh giá nhu cầu: Xác định số lượng xe, loại xe và mức độ kỹ thuật hiện có.
- Lựa chọn công cụ: Dựa trên quy mô và ngân sách, quyết định mua TSD hay Mobile version.
- Lên kế hoạch đào tạo: Đặt lịch cho kỹ thuật viên tham gia khóa đào tạo chính hãng.
- Triển khai quy trình: Áp dụng quy trình chẩn đoán đã nêu trong mục 6 vào hoạt động hàng ngày.
- Theo dõi và cải tiến: Sử dụng báo cáo để đánh giá hiệu quả và điều chỉnh quy trình.
Bằng cách đầu tư đúng công cụ và quy trình, doanh nghiệp của bạn sẽ không chỉ duy trì được độ tin cậy cao của đội xe nâng Toyota mà còn đạt được lợi thế cạnh tranh trong việc vận hành kho bãi, logistics và sản xuất. Hãy bắt đầu hành trình tối ưu hoá bảo trì ngay hôm nay với Toyota Forklift Diagnostic Tool!
