Giới thiệu chung

Toyota Camry 2010 với động cơ 2AR‑FE là một trong những mẫu xe bán chạy nhất trên thị trường Việt Nam, được đánh giá cao về độ bền, tiết kiệm nhiên liệu và tính an toàn. Một yếu tố quan trọng giúp người lái và thợ sửa chữa nhanh chóng xác định nguyên nhân khi gặp sự cố kỹ thuật là mạch điện (wiring diagram). Mạch điện cung cấp bản đồ chi tiết các dây điện, cảm biến, relay, và các mạch logic điều khiển trên khung xe. Việc nắm vững mạch điện không những giúp tiết kiệm thời gian, chi phí mà còn đảm bảo an toàn khi thực hiện các công việc sửa chữa, bảo dưỡng.

Trong bài viết này, chúng ta sẽ đi sâu vào cách tìm kiếm, đọc hiểu, và áp dụng Toyota Camry 2010 2AR‑FE wiring diagram manual PDF. Mục tiêu là giúp bạn tự tin hơn trong việc xử lý các vấn đề điện tử trên chiếc Camry của mình.

1. Tại sao mạch điện lại quan trọng?

1. Xác định nhanh nguyên nhân
   Khi một hệ thống như đèn pha, cảm biến lái, ABS, hoặc hệ thống giải trí không hoạt động, mạch điện cung cấp thông tin về những dây, nối đất, relay có thể bị hỏng hoặc ngắn.

2. Đảm bảo an toàn
   Sửa chữa hoặc thay thế các bộ phận điện tử mà không biết chính xác mạch sẽ dẫn đến nguy cơ ngắn mạch, cháy nổ, hoặc thậm chí gây nguy hiểm cho người lái.

3. Giảm chi phí bảo trì
   Bằng cách tự kiểm tra, sửa chữa một phần nhỏ thay vì mang xe đi dịch vụ, bạn có thể tiết kiệm đáng kể.

4. Tăng cường kiến thức kỹ thuật
   Việc làm quen với các mạch điện giúp bạn hiểu rõ hơn về thiết kế điện tử của Toyota, từ đó nâng cao kỹ năng sửa chữa.

2. Cách tìm kiếm “Toyota Camry 2010 2AR-FE wiring diagram manual PDF”

2.1. Trang web chính thức của Toyota

• Toyota Vietnam thường cung cấp phần mềm tải xuống tài liệu kỹ thuật cho các đại lý. Bạn cần đăng nhập vào portal của đại lý hoặc tìm kiếm “Authorized Repair Manual”.

2.2. Các trang web aftermarket

Có thể bạn quan tâm: Tối Tác Rứng: So Sánh Chi Tiết Giữa Toyota Camry 2007 Glx Và Le – Khác Nhau, Ưu Điểm, Và Cách Chọn Đúng Cho Bạn

• Alldata, Mitchell 1, AllData: Đây là các nền tảng chuyên cung cấp tài liệu kỹ thuật cho các hãng xe toàn cầu. Bạn phải đăng ký và trả phí.
• Edmunds, CarTech, PartsTech: Cung cấp một phần miễn phí nhưng chi tiết hơn.

2.3. Cộng đồng và diễn đàn

• Toyota Camry Forum, Reddit r/Toyota: Các thành viên thường chia sẻ PDF hoặc link tải.
• Facebook groups: “Toyota Camry Owners” hoặc “Toyota 2AR-FE Workshop”.

2.4. Thuyết minh kế bản PDF

• Khi tải về, hãy lưu tệp dưới dạng PDF để duyệt, tìm kiếm nhanh bằng tính năng “Find” (Ctrl+F) với từ khóa “wiring diagram” hoặc “circuit diagram”.

3. Cấu trúc của một bản wiring diagram Toyota Camryुओ

3.1. Các phần chính

Phần	Mô tả
Front view	Bản đồ ở phía trước xe, chủ yếu bao gồm điện tử giao tiếp và hệ thống lái.
Side view	Xem chi tiết các dây dẫn qua cửa, gầm xe, và hệ thống treo.
Rear view	B hikuva có các tín hiệu liên quan đến hệ thống hâm nóng, hệ thống GPS.
Electrical schematic	Sơ đồ logic, bao gồm các relay, modul, và cảm biến.
Component list booty	Danh sách số bộ phận, mã OEM, và mã thay thế.

3.2. Định dạng ký hiệu

• accelerator: A
• brake: B
• coolant temperature sensor: CTS
• engine coolant thermostat: EVT
• ignition coil xizmat: IC
• … v.v.

Mỗi ký hiệu thường được đi kèm với số thứ tự (ví dụ: B1, B2) để phân biệt nhiều nguồn cung cấp.

4. Các mạch điện chính của Toyota Camry 2010 2AR‑FE

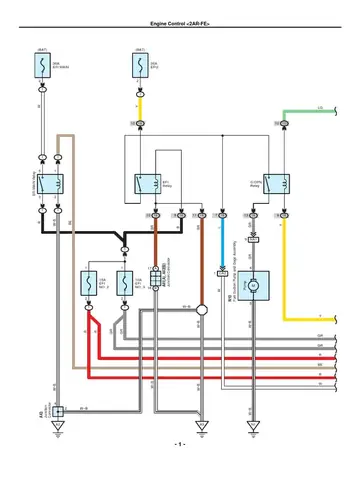

4.1. Hệ thống động cơ (Engine)

Mạch	Nhiệm vụ	Điểm nối quan trọng
B5ənd	Nguồn 12V cho relay start	12V → Relay → Motor
CTS (Coolant Temp Sensor)	Đo nhiệt độ động cơ	Sensor → ECU
O2 Sensor	Đo mức oxy	Sensor → ECU
Crankshaft Position Sensor (CKP)	Định vị vị trí cam trục	CKP → ECU
MAP (Manifold Absolute Pressure)	Đo áp suất ban hơi	MAP → ECU

4.2. Hệ thống truyền động (Transmission)

• CVT (Continuously Variable Transmission): Mạch điều khiển cánh tông, servo driver.
• Gear մանկ: Relay và sensor vị trí gear.

4.3. Hệ thống phanh ABS

• ABS sensor: Sensor góc trượt bánh xe.
• ABS Control Module: Relay, tín hiệu điều khiển động cơ phanh.

4.4. Hệ thống lái điện (Electric Power Steering, EPS)

Có thể bạn quan tâm: Toyota Camry 2000 Sản Xuất Ở Việt Nam – Lịch Sử, Đặc Điểm Và Tầm Quan Trọng Trong Thị Trường Ô Tô Việt Nam

• Steering angle sensor: Đo góc lái.
• Electric motor: Thay đổi lực kéo tùy vào tốc độ.

4.5. Hệ thống an toàn (Airbags, ISOFIX)

• Airbag main logic: Relay, cảm biến va chạm.
• ISOFIX: Hệ thống lắp ghế trẻ em.

4.6. Hệ thống giải trí và điều khiển

• Infotainment unit: Kết nối Bluetooth, GPS.
• Headlamp, taillamp: Relay chuyển đổi 12V → 12V.

5. Hướng dẫn đọc và hiểu mạch điện

5.1. Tìm kiếm các tín hiệu

• Sử dụng tính năng “Find”: Nhập ngữ cảnh “B5”, “CTS” để nhanh chóng tìm.
• Theo dõi màu sắc dây: Đường màu đỏ làشرق 12V, màu đen là nối đất, màu xanh dương thường là tín hiệu điều khiển.
• Kiểm tra pin nguồn: Dùng multimeter để đo điện áp 12V tại các điểm nguồn.

5.2. Xác định nguồn và tải

• Nguồn (Source): Điểm bắt nguồn (12V, 24V).
• Tải (Load): Bàn điều khiển, relay, cảm biến.

Ví dụ: Mạch B5 có nguồn 12V → Relay → Motor. Nếu motor không hoạt động, hãy kiểm tra:

1. Nguồn: Đảm bảo 12V đúng tại relay.
2. Relay: Kiểm tra 12V đến relay (chờ tới coil).
3. Load: Kiểm tra motor (điện áp tại đầu motor).

5.3. Kiểm tra nối đất (Ground)

• Mạch thường cần nối đất chính xác. Kiểm tra dây nối đất (đen) bằng multimeter để đảm bảo liên kết tới khung xe.

5.4. Kiểm tra các relay

• Mỗi relay có 4-5 chân: Coil, Common (COM), Normally Open (NO), Normally Closed (NC).
• Kiểm tra bằng cách đọc “relay test” trong sơ đồ, hoặc dùng test relay.

5.5. Đọc logic

• Sơ đồ logic: Xem cách các tín hiệu liên kết với nhau, tình trạng “normally open” hay “normally closed”.
• Chức năng: Nếu cảm biến O2 báo khô, ECU sẽ điều chỉnh nhiên liệu.

6. Thực hành: Kiểm tra và sửa chữa các mạch phổ biến

6.1. Đèn pha (Headlights)

• B1 ( besonder): Nguồn 12V → Relay → Đèn pha.
• Kiểm tra:
• Đầu tiên, kiểm tra 12V tại relay.
• Kiểm tra dây tín hiệu (điều khiển) từ công tắc.
• Kiểm tra đèn pha (điện áp tại đầu đèn).

6.2. Hệ thống ABS

Có thể bạn quan tâm: Toyota Camry 2.5q Có Cửa Sổ Trời Ko?

• ABS Sensor: Kiểm tra điện áp sensor, độ nhiễu.
• ABS Control Module: Kiểm tra 12V, tín hiệu điều khiển.

6.3. Hệ thống phanh (Brake)

• Brake Pedal Sensor: Nguồn 12V → Sensor → ECU.
• Kiểm tra: Đo điện áp sensor khi nhấn chân ga.

6.4. Mạch 12V phụ (Accessory)

• AUX: Kiểm tra pin 12V, relay, và cổng AUX.

7. Công cụ và thiết bị cần thiết

Công cụ	Mục đích
Multimeter	Đo điện áp, điện trở, dòng.
Test Relay	Kiểm tra relay.
Oscilloscope	Xem tín hiệu thời gian thực’=”
Soldering iron	Sửa chữa dây mắc.
Wire stripper & crimper	Thay dây.

8. An toàn khi làm việc với mạch điện

1. Đặt nguồn điện tắt: Trước khi tiếp cận bất kỳ mạch nào, tắt nguồn 12V.
2. Loại bỏ pin: Khi cần kiểm tra sâu, tháo pin.
3. Sử dụng căng cáp chống điện: Để tránh nguy cơ chập máy.
4. Không làm việc khi xe đang，「động」: Làm việc chỉ khi máy tắt.
5. Đeo găng tay cách điện: Đặc biệt khi làm việc với mạch 12V cao.

9. Cách lưu trữ và quản lý bản wiring diagram

• Sắp xếp theo phần: Phần trước, phần sau, schematic, component list.
• Ghi chú: Thêm ghi chú về các điểm quan trọng (ví dụ: “Relay B5 có thể hỏng khi có nước ngập”).
• Số hóa: Lưu PDF trong thư mục-searchable, đặt tên file chính xác.
• Backup: Đặt trên ổ đĩa cứng, USB, hoặc dịch vụ cloud.

10. Lời khuyên thực tế khi sửa chữa

• Bắt đầu từ nguồn: Kiểm tra điện áp nguồn trước khi đi sâu vào tín hiệu.
• Kiểm tra từng mạch một: Đừng cố gắng sửa nhiều mạch cùng một lúc.
• Sử dụng sơ đồ logic: Hiểu được cách các mạch liên kết giúp nhanh chóng xác định lỗi.
• Thử nghiệm: Sau khi thay đổi, kiểm tra lại bằng multimeter.
• Sử dụng phần mềm giải mã: Đối với các lỗi mã OBD-II, sử dụng phần mềm để đọc mã lỗi, cross-check với sơ đồ.

11. Các nguồn tài liệu tham khảo hữu ích

• Toyota Service Manual 2010 Camry 2AR‑FErawler: Tài liệu chính thức.
• Alldata (subscription): Cập nhật phiên bản mới nhất.
• Toyota Tech Service Manager (TTSM): Cung cấp bản dịch tiếng Việt.
• YouTube tutorials: Các video hướng dẫn kiểm tra mạch cụ thể.

12. Kết luận

Mạch điện (wiring diagram) của Toyota Camry 2010 2AR ‑ FE là công cụ vô cùng quan trọng cho cả người lái và thợ sửa chữa. Khi biết cách tìm kiếm middel, đọc hiểu, và áp dụng PDF,pla bạn có thể nhanh chóng chẩn đoán và sửa chữa các vấn đề điện tử, tiết kiệm thời gian và chi phí. Đừng quên luôn tuân thủ quy tắc an toàn khi làm việc với hệ thống điện. Hãy dành thời gian học và thực hành, dần dần bạn sẽ trở thành người tự tin trong việc bảo trì và sửa chữa xe.

Chúc các bạn có những trải nghiệm sửa chữa an toàn và hiệu quả trên chiếc Camry 2010 của mình!
