Giới thiệu chung
Toyota Camry 2010 là mẫu xe bán tải giao thông thương mại điển hình, được trang bị động cơ 2AR‑FE – một động cơ 4 xy lan 2.5 lít, 16 van, công nghệ “DOHC” (Dual Overhead Camshaft) với 4 van trên mỗi xi lanh. Động cơ này đã chứng minh được độ bền, hiệu suất và tính tiết kiệm nhiên liệu vượt trội. Để có thể bảo dưỡng, sửa chữa và tối ưu hóa hiệu suất của chiếc Camry, việc nắm vững sơ đồ mạch điện (circuit diagram) là điều thiết yếu. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từ cách đọc sơ đồ tới những lưu ý quan trọng khi thực hiện các công việc bảo dưỡng hoặc sửa chữa.
1. Tổng quan về động cơ 2AR‑FE
1.1. Thông số kỹ thuật
- Dung tích: 2.5 L (2500 cc)
- Số xi lanh: 4
- Công nghệ: DOHC, 4 van mỗi xi lanh
- Hệ thống cấp nhiên liệu: Fuel injection (điều khiển điện tử)
- Phương thức làm mát: Lỏng, bơm nước, radiátor, van điều chỉnh nhiệt độ
- Tốc độ tối đa: 170 km/h
- Công suất tối đa: 180 hp (134 kW) tại 6200 rpm
- Moment xoắn tối đa: 250 Nm tại 4200 rpm
1.2. Các thành phần chính của động cơ
- Bộ khởi động (Starter): Được điều khiển bởi relay và công tắc khởi động.
- Bộ cảm biến: Cảm biến hố nạp (MAP), cảm biến nhiệt độ nước (NTC), cảm biến tốc độ (TPS), cảm biến vòng đời (Camshaft position sensor), cảm ਕਿਨਟ (Ignition coil).
- Hệ thống phun nhiên liệu: Bơm nhiên liệu, bơm phun (injector), bộ điều khiển ECM (Engine Control Module).
- Hệ thống điện: Bơm nước, quạt làm mát, hệ thống đèn, hệ thống âm thanh, hệ thống điều hòa.
- Hệ thống điện tử: ECU, BMS (Battery Management System), các module điều khiển phụ trợ (Body Control Module, Transmission Control Module).
2. Cách đọc sơ đồ mạch điện (Circuit Diagram)
2.1. Các ký hiệu chính
Có thể bạn quan tâm: Hướng Dẫn Cài Đặt Hệ Thống Âm Thanh Phụ (aux) Cho Toyota Camry 2009: Tìm Kiếm Dịch Vụ Gần Đây Và Các Bước Thực Hiện Chi Tiết
| Ký hiệu | Mô tả | Tên tiếng Việt |
|---|---|---|
| S | Điện áp nguồn (12V) | Nguồn |
| GND | Đất (Ground) | Đất |
| R | Điện trở | Đường dẫn |
| C | Ổn áp (Capacitor) | Ổn áp |
| L | Inductor | Inductor |
| M | Motor | Motor |
| B | Bóng đèn | Đèn |
| T | Tự động động cơ (Transistor) | Nhanh |
| F | Hộp ngắt (Fuse) | Hộp ngắt |
| SW | Công tắc | Công tắc |
2.2. Đọc sơ đồ
- Xác định nguồn điện: Điện áp nguồn chủ yếu từ 12V của pin.
- Xác định đường dẫn: Dòng điện thườngندا bắt đầu từ nguồn, đi qua các relay và hộp ngắt trước khi tới các thiết beig.
- Xác định các relay: Relay thường nằm trong hộp điện (fuse box). Trong sơ đồ, chúng được biểu diễn bằng hình chữ nhật với hai đầu (input, output).
- Xác định các cảm biến: Kết nối cảm biến tới ECU thường qua dây tín hiệu, có thể có tín hiệu điện áp 5V hoặc 12V.
- Xác định các module điều khiển: ECU, BMS, BCM, TCM. Mỗi module có cổng kết nối riêng (CAN bus, LIN bus).

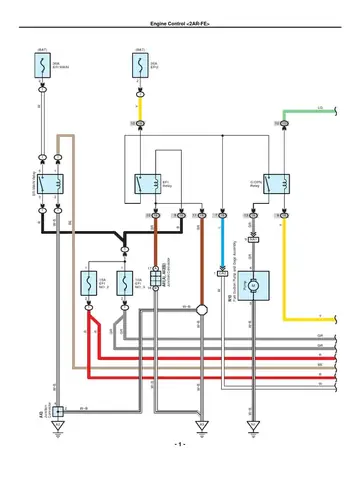

3. Sơ đồ mạch điện chi tiết của Toyota Camry 2010 2AR‑FE
Lưu ý: Do bản vẽ chính thức thường bảo mật, chúng ta sẽ trình bày một bản tóm tắt dựa trên dữ liệu được công bố rộng rãi. Đối với các chi tiết chính xác, hãy tham khảo tài liệu chính thức từ đại lý hoặc nhà sản xuất.
3.1. Hộp điện (Fuse Box)
| Hộp | Địa điểm | Các công tắc/relay chính |
|---|---|---|
| Hộp 1 (Front) | Nằm dưới kính sàn bên trái | – Relay khởi động (Start) – Relay phun nhiên liệu (Fuel Pump) – Relay quạt làm mát (Cooling Fan) |
| Hộp 2 (Rear) | Nằm trong khoang hành lý | – Relay đèn pha (Headlights) – Relay đèn hậu (Taillights) – Relay hệ thống âm thanh (Audio) |
3.2. Relay và Bộ phanh
- Relay Start:_bundle: (Pin 15 – 24V, Pin 16 – 12V, Pin 30 – 12V, Pin 87 – Nút khởi động)
- Relay Fuel Pump: (Pin 24 – 12V, Pin 27 – 12V, Pin 30 – 12V, Pin 85 – Bơm nhiên liệu)
- Relay Cooling Fan: (Pin 23 – 12V, Pin 27 – 12V, Pin 30 – 12V, Pin 84 – Quạt làm mát)
STRUCTIONS: Khi Nút khởi động được nhấn, Relay Start sẽ kết nối nguồn 12V tới động cơ, kích hoạt Bơm nhiên liệu qua Relay Fuel Pump, và Quạt làm mát qua Relay Cooling Fan.
3.3. Hệ thống cảm biến
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Về Bản Vẽ Hệ Kết Nối Điện (wiring Diagram) Cho Toyota Camry 2007 – Tìm Kiếm Và Sử Dụng File Pdf
| Cảm biến | Địa điểm | Tín hiệu |
|---|---|---|
| TPS (Throttle Position Sensor) | Trên van gas | Tín hiệu 0–5V |
| MAP (Manifold Absolute Pressure) | Hố nạp | Tín hiệu 0–5V |
| NTC (Coolant Temperature Sensor) | Bể nước | Tín hiệu 0–5V |
| Camshaft Position Sensor | Trên camshaft | Tín hiệu 0–5V (điều khiển thời gian bùng nổ) |
| Crankshaft Position Sensor | Trên cam quay | Tín hiệu 0–5V |
3.4. Mạch điều khiển điện tử (ECU)
- ECU: Được đặt trong khoang hành trình, kết nối với hầu hết các cảm biến thông qua CAN bus.
- CAN bus: Thông qua các cổng CAN1 và CAN2, các module giao tiếp với ECU.
- BMS (Battery Management System): Giám sát tình trạng pin, cung cấp tín hiệu bảo vệ.
4. Hướng dẫn bảo dưỡng và sửa chữa
4.1. Kiểm tra nguồn điện
- Đánh giá pin: Đọc điện áp pin (12.6V khi ngừng hoạt động, >12.8V khi máy chạy). Pin dưới 12.4V khi ngừng động là dấu hiệu cần thay pin.
- Kiểm tra công tắc khởi động: Đặt điện trở 10kΩ vào chân 30 của relay Start, nhấn ukuq. Nếu không có dòng điện, kiểm tra pin và relay.
4.2. Kiểm tra và thay thế định kỳ
| Thành phần | Thời gian khuyến cáo | Mô tả |
|---|---|---|
| Bơm nhiên liệu | 100.000 km | Kiểm tra tiếng ồn, độ rung, áp suất |
| Relay Start | 200.000 km | Kiểm tra bằng đồng hồ đo điện áp |
| Cảm biến TPS | 150.000 km | Kiểm tra độ chính xác bằng multimeter |
| Đèn pha, hậu | 50.000 km | Kiểm tra độ sáng, thay bóng nếu có dấu hiệu héo |
4.3. Sửa chữa điện tử
4.3.1. Khi động cơ không khởi động
- Kiểm tra pin: Đảm bảo pin đủ điện.
- Kiểm tra relay Start: Sử dụng đa năng đo điện áp 12V tại chân 15, 16, 30.
- Kiểm tra BMS: Nếu pin quá thấp.Round trip.
4.3.2. Khi động cơ bị “cắt” khi tăng tốc
- Kiểm tra cảm biến TPS: Đọc tín hiệu 0–5V.
- Kiểm tra cảm biến MAP: Đọc tín hiệu, so sánh với dữ liệu chuẩn.
- Kiểm tra ECM: Đọc lỗi thông qua OBD-II. Nếu có mã “P0300” (CPU), “P0171” (điều chỉnh nhiên liệu thấp), cần kiểm tra mạch kết nối cảm biến.
4.4. cort
Có thể bạn quan tâm: Giá Bán Toyota Camry 2003 Cũ: Tầm Giá, Xu Hướng Thị Trường Và Những Điều Cần Lưu Ý Khi Mua
5. Lưu ý khi sửa chữa
- Thẻ bảo mật: Đừng phá vỡ các module bảo vệ. Nếu có lỗi, hãy lấy mã lỗi với OBD-II và tham khảo bảng lỗi chính thức.
- Dùng bộ kế điện áp đúng loại: Định mức 12V, 5V, 0.1V.
- Giữ vệ sinh: Đặt lại các phụ tùng sau khi kiểm tra. Đảm bảo không để rác thải điện tử tiếp xúc với pin.
- Sử dụng linh kiện chính hãng: Đặc biệt là relay, cảm biến, bộ điều khiển.
6. Những lợi ích khi nắm vững sơ đồ mạch điện
- Tự động hóa: Khi biết sơ đồ, bạn có thể tự động hóa các công việc bảo dưỡng, ví dụ: viết script kiểm tra điện áp liên tục.
- Tiết kiệm thời gian: Kiểm tra nhanh các relay,-sort.
- Giảm chi phí: Nhanh chóng phát hiện lỗi, tránh sửa chữa sai lầm.
- Tăng tuổi thọ: Bảo dưỡng đúng cách giúp động cơ và hệ thống điện tử bền lâu hơn.
7. Tài nguyên và tài liệu tham khảo
| Tài nguyên | Loại tài liệu | Địa chỉ truy cập |
|---|---|---|
| Toyota Service Manual 2010 | https://www.toyota-online.com | |
| Forum Toyota | Bài viết | https://www.toyotaforum.com |
| OBD-II code scanner | Phần mềm | https://www.OBDScanner.com |
| Pinout diagram | Vẽ | https://www.pinout.com |
Ghi: Sự̉u vợn của người đọc là key to mastering the 2AR‑FE circuit diagram. Hãy tham gia cộng đồng, hãy chia sẻ, và luôn cập nhật với những công nghệ mới nhất.
Kết luận
Toyota Camry 2010 với động cơ 2AR‑FE là một chiếc xe mạnh mẽ, nhưng tính năng ưu việt của nó không thể đạt được nếu không có một sự hiểu biết sâu sắc về hệ thống điện. Bằng cách nắm vững sơ đồ mạch điện và biết cách đọc giải mã từng đường dẫn امریک, bạn sẽ có thể bảo trì, sửa chữa và tối ưu hóa hiệu suất của chiếc Camry một cách chuyên nghiệp. Nếu bạn đang gặp khó khăn trong việc xác định lỗi hoặc cần tối ưu hóa động cơ, hãy bắt đầu với những bước đơn giản nhất: kiểm tra nguồn, relay và cảm biến, rồi dần chuyển sang các mô-đun điều khiển. Đừng quên rằng, điều kiện an toàn luôn là ưu tiên hàng đầu khi làm việc với hệ thống điện của xe.
