1. Giới thiệu tổng quan về Toyota Camry 1988
Toyota Camry 1988 là một trong những mẫu sedan trung bình được sản xuất trong thế hệ “V30” (sản xuất từ 1986‑1992). Được đánh giá cao về độ bền, sự ổn định và chi phí bảo dưỡng thấp, Camry 1988 vẫn còn rất nhiều người dùng trung thành, thậm chí có những chiếc được bảo tồn và sử dụng trong các hội câu lạc bộ xe cổ.
Trong suốt hơn 30 năm hoạt động, hệ thống phanh và bánh xe (brake wheel) luôn là “điểm nóng” cần chú ý, bởi chúng quyết định trực tiếp đến an toàn lái xe, khả năng kiểm soát và tuổi thọ của toàn bộ khung gầm. Bài viết này sẽ đi sâu vào:
- Cấu tạo và nguyên lý hoạt động của hệ thống phanh trên Camry 1988.
- Các bộ phận liên quan: đĩa phanh (brake disc), má phanh (brake pad), bộ ly hợp (brake caliper), bơm phanh (master cylinder), ống dẫn và bộ giảm áp (vacuum booster).
- Kiểm tra, chẩn đoán lỗi thường gặp: rung khi phanh, tiếng kêu, mất áp lực, phanh không đồng đều.
- Hướng dẫn tháo lắp, thay thế và bảo dưỡng chi tiết từng bộ phận.
- Các tùy chọn nâng cấp: đĩa phanh thông gió, má phanh hiệu suất cao, bộ giảm áp cải tiến, lốp xe sport và hệ thống cân bằng bánh xe (wheel alignment).
- Những lưu ý an toàn, công cụ cần chuẩn bị và chi phí dự kiến.
Mục tiêu là cung cấp cho người đọc, dù là người mới bắt đầu hay thợ sửa chuyên nghiệp, một “cẩm nang toàn diện” để duy trì, sửa chữa hoặc nâng cấp hệ thống phanh và bánh xe của Toyota Camry 1988 một cách hiệu quả, tiết kiệm và an toàn.
2. Cấu tạo cơ bản của hệ thống phanh trên Camry 1988
2.1. Kiểu phanh – Disc Brake (phanh đĩa)
Camry 1988 sử dụng hệ thống phanh đĩa trên cả bánh trước và bánh sau (đĩa thông gió ở bánh trước, đĩa kín ở bánh sau). Đây là một trong những thiết kế tiên tiến thời đó, giúp tản nhiệt nhanh, giảm hiện tượng phanh “fade” (giảm hiệu suất khi nhiệt độ cao).
Các bộ phận chính:
| Bộ phận | Chức năng | Vị trí |
|---|---|---|
| Brake Disc (đĩa phanh) | Chịu lực ma sát từ má phanh, chuyển đổi năng lượng động lực thành nhiệt | Gắn trên trục bánh xe |
| Brake Pad (má phanh) | Tạo ma sát với đĩa, thay thế khi hao mòn | Bên trong caliper |
| Brake Caliper (bộ ly hợp) | Nén má phanh lên đĩa, tạo lực ma sát | Gắn trên trục bánh xe, có piston hoạt động |
| Brake Slave Cylinder (bộ phanh phụ) | Truyền lực từ bơm phanh tới caliper | Gắn trên caliper (đối với bánh sau) hoặc trong bộ ly hợp (bánh trước) |
| Brake Master Cylinder (bơm phanh) | Chuyển đổi áp lực chân phanh thành áp lực thủy lực trong hệ thống | Gắn trong khoang lái, nối với bộ giảm áp |
| Vacuum Booster (bộ giảm áp) | Hỗ trợ giảm lực cần dùng trên chân phanh | Gắn phía sau bơm phanh, dùng lực hút từ động cơ |
| Hoses & Pipes (ống dẫn) | Dẫn dung dịch phanh (brake fluid) từ bơm tới các bánh | Được làm bằng cao su hoặc thép không gỉ |
2.2. Nguyên lý hoạt động
- Khi người lái nhấn pedal (chân phanh), lực cơ học được truyền tới master cylinder.
- Master cylinder đẩy piston, tạo áp lực trong buồng chứa brake fluid (thường là DOT 3 hoặc DOT 4).
- Áp lực này truyền qua vacuum booster (nếu có) để tăng cường lực vào hệ thống.
- Dung dịch phanh di chuyển qua hoses tới caliper trên mỗi bánh.
- Caliper chứa một hoặc hai piston (đối với bánh trước thường là 2 piston) đẩy má phanh ép vào đĩa phanh, tạo ma sát và làm chậm bánh.
- Khi người lái thả pedal, piston trong master cylinder quay lại, áp lực giảm, má phanh được lò xo đẩy ra, cho phép đĩa quay tự do.
2.3. Đặc điểm kỹ thuật quan trọng
| Thông số | Giá trị (Camry 1988) |
|---|---|
| Kích thước đĩa trước | 260 mm (đĩa thông gió) |
| Kích thước đĩa sau | 236 mm (đĩa kín) |
| Độ dày đĩa mới | 10 mm (trước), 9 mm (sau) |
| Độ dày má phanh mới | 10 mm (trước), 8 mm (sau) |
| Áp suất làm việc (max) | 150 kg/cm² |
| Dung dịch phanh | DOT 3 (khuyến cáo) |
| Bán kính bánh xe (tire size) | 175/70 R14 (tiêu chuẩn) |
3. Kiểm tra và chẩn đoán lỗi thường gặp
Có thể bạn quan tâm: Toyota Camry 1985 – Mua Xe 25 Triệu: Đánh Giá Chi Tiết, Lợi Nhược Điểm Và Lời Khuyên Khi Sở Hữu
3.1. Rung, tiếng kêu khi phanh
- Nguyên nhân phổ biến:
- Đĩa phanh không được mài (warped) do quá nhiệt hoặc va chạm.
- Má phanh đã mòn không đồng đều, tạo tiếng kêu “squeal”.
-
Lỗi lắp đặt: kẹt đinh cầm (pin) không đúng vị trí, hoặc lò xo không đúng lực.
-
Cách kiểm tra:
- Quan sát đĩa bằng thước cắt hoặc dụng cụ đo độ phẳng (dial indicator). Nếu độ lệch >0.05 mm, cần thay hoặc mài lại.
- Kiểm tra độ dày má phanh; nếu dưới 2 mm, thay mới.
- Lắp lại bộ ly hợp, đảm bảo piston di chuyển mượt mà, không kẹt.
3.2. Phanh không đồng đều (bánh trước/ sau kéo mạnh hơn)
- Nguyên nhân:
- Độ hao mòn má phanh khác nhau giữa hai bánh.
- Hệ thống ống dẫn có rò rỉ, gây mất áp lực ở một bánh.
-
Bộ giảm áp (booster) hỏng, không hỗ trợ đủ lực cho cả hai bánh.
-
Kiểm tra:
- Đo độ dày má phanh mỗi bánh, so sánh.
- Kiểm tra áp lực bằng brake pressure gauge (nếu có).
- Kiểm tra ống dẫn bằng cách nhìn vào các mối nối, dùng dung dịch phanh màu để phát hiện rò rỉ.
3 .Mất áp lực phanh (pedal “soft”)
- Nguyên nhân:
- Dung dịch phanh cũ, hấp thụ độ ẩm, giảm áp suất.
- Hở trong hệ thống (ống rò, bơm phanh hỏng).
-
Master cylinder bị mòn, không giữ áp lực.
-
Cách khắc phục:
- Thay dung dịch phanh mới, thực hiện bleeding (xả khí) đầy đủ.
- Kiểm tra toàn bộ ống, thay ống bị nứt hoặc lão hóa.
- Nếu pedal vẫn “soft” sau khi xả khí, thay master cylinder.
3.4. Phanh “fade” khi xuống dốc dài
- Nguyên nhân:
- Đĩa quá nóng, mất khả năng tản nhiệt.
-
Má phanh không phù hợp với nhiệt độ cao (độ bám giảm).
-
Giải pháp:
- Sử dụng đĩa thông gió (vented disc) hoặc đĩa perforated (được khoan lỗ) cho bánh trước.
- Thay má phanh hiệu suất cao (performance pads) có khả năng chịu nhiệt tốt hơn.
4. Hướng dẫn tháo lắp và bảo dưỡng chi tiết
4.1. Dụng cụ cần chuẩn bị
| Dụng cụ | Mô tả | Ghi chú |
|---|---|---|
| Jack và jack stand | Nâng và giữ xe an toàn | Kiểm tra tải trọng tối thiểu 2‑3 tấn |
| Lục giác (socket set) 10‑19 mm | Tháo các bu lông bánh, caliper | Dùng cờ lê chất lượng để tránh trượt |
| Cờ lê (wrench) 13‑19 mm | Tháo bu lông bơm phanh | |
| Cờ lê tròn (torque wrench) | Siết bu lông đúng mô-men (đề nghị 80‑90 Nm cho caliper) | |
| Bộ dụng cụ bleed (bình, ống, van) | Xả khí và dung dịch phanh | |
| Bộ kẹp (C‑clamp) hoặc piston tool | Đẩy piston caliper ra | Tránh làm rách bầu đệm |
| Thước đo độ dày má phanh | Kiểm tra mức hao mòn | |
| Dial indicator | Đo độ lệch đĩa | |
| Bàn chải thép (wire brush) | Làm sạch bề mặt đĩa | |
| Dung dịch phanh mới (DOT 3/4) | Thay đổi | Sử dụng dung dịch phù hợp với khuyến cáo nhà sản xuất |
| Găng tay, kính bảo hộ | An toàn |
4.2. Tháo bánh xe
- Đặt jack dưới vị trí jack point (thân xe gần bánh trước).
- Nâng xe cho đến khi bánh rời mặt đất, đặt jack stand để cố định.
- Tháo các bu lông bánh (10‑12 mm) bằng cờ lê, đặt bánh sang một bên.
4.3. Tháo caliper và má phanh
- Cẩn thận: trước khi tháo, bôi một ít dung dịch phanh lên các ốc buộc caliper để tránh rỉ sét.
- Tháo 2‑3 ốc buộc caliper (thường 13‑15 mm) bằng cờ lê.
- Nâng caliper lên, đặt lên kẹp hoặc bề mặt không làm trầy bề mặt đĩa.
- Lấy má phanh ra. Kiểm tra độ dày, độ bám, dấu mòn (đường vết “hot spot”).
4.4. Kiểm tra và thay đĩa phanh
- Dùng dial indicator gắn vào trục bánh, đo độ lệch khi quay đĩa. Nếu độ lệch >0.05 mm, đĩa cần mài lại hoặc thay mới.
- Kiểm tra độ dày đĩa bằng thước cắt; nếu dưới 9 mm (trước) hoặc 8 mm (sau), thay mới.
- Khi thay mới, làm sạch bề mặt lắp đĩa bằng bàn chải thép, tránh để dầu, bụi.
4.5. Lắp lại caliper, piston và má phanh
Có thể bạn quan tâm: Toyota Camry 16 Valve Engine: Đánh Giá Chi Tiết Và Những Điều Cần Biết Khi Sở Hữu
- Đặt má phánh mới vào vị trí, đảm bảo không có bụi dính.
- Nếu caliper có piston bị kẹt, dùng C‑clamp hoặc piston tool đẩy piston ra cho đến khi hoàn toàn ra khỏi ổ.
- Thêm một ít dung dịch phanh vào lỗ piston, tránh tạo bọt khí.
- Lắp lại caliper, siết ốc buộc theo mô-men 80‑90 Nm.
4.6. Xả khí (Bleed) hệ thống phanh
- Mở nắp master cylinder, đổ dung dịch phanh mới.
- Đặt bình chứa ở đầu ống bleed valve (thường ở bánh sau).
- Nhờ người phụ trách nhấn pedal mạnh, giữ trong 2‑3 giây, sau đó thả.
- Khi dung dịch trong bình chứa chảy ra không còn bọt, đóng van, lặp lại cho các bánh còn lại.
- Đảm bảo mức dung dịch trong master cylinder luôn đủ, tránh hút không khí.
4.7. Cân bằng bánh xe (Wheel Alignment)
Sau khi thay đĩa hoặc má phanh, cân bằng lại bánh xe giúp giảm rung, mòn đều. Sử dụng wheel balancer để gắn tạ cân bằng đúng vị trí.
4.8. Kiểm tra tổng thể
- Hạ xe xuống, vặn chặt bu lông bánh theo mô-men 100‑110 Nm.
- Kiểm tra pedal phanh: phải cảm giác chắc, không “bò”.
- Thử lái xe ở tốc độ thấp, phanh nhẹ, kiểm tra độ đồng đều, tiếng kêu.
- Kiểm tra đèn báo phanh (nếu có) để chắc chắn hệ thống điện không bị ảnh hưởng.
5. Nâng cấp hệ thống phanh và bánh xe cho Camry 1988

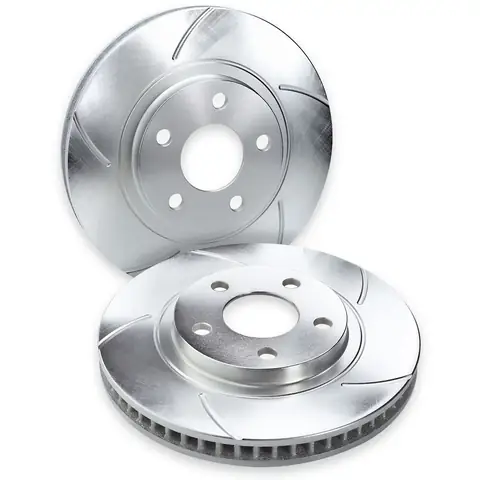

5.1. Đĩa phanh thông gió (vented) hoặc perforated
- Ưu điểm: Tăng diện tích bề mặt tiếp xúc với không khí, giảm nhiệt độ, cải thiện hiệu suất phanh khi lái sport hoặc xuống dốc dài.
- Lưu ý: Đảm bảo đĩa mới có đường kính và độ dày phù hợp (260 mm, 10 mm) để tránh va chạm với bộ ly hợp.
5.2. Má phanh hiệu suất cao (Performance Brake Pads)
- Loại: Ceramic, semi‑metallic hoặc organic cao cấp.
- Đặc điểm:
- Ceramic: Ít bụi, ít tiếng kêu, chịu nhiệt tốt.
- Semi‑metallic: Độ bám mạnh, phù hợp cho lái sport, nhưng có thể gây tiếng kêu và mài đĩa nhanh hơn.
- Thay thế: Lắp ngay khi thay đĩa, đồng thời kiểm tra độ dày lót (shim) để tránh rung.
5.3. Bộ giảm áp (Vacuum Booster) cải tiến
- Lý do nâng cấp: Nếu xe sử dụng động cơ cũ, lực hút có thể giảm, làm cho pedal phanh mềm. Thay bộ giảm áp mới (có khả năng tạo áp lực lớn hơn) sẽ giảm công sức lái.
5.4. Lốp xe sport (Performance Tires)
- Kích thước tiêu chuẩn: 175/70 R14.
- Lựa chọn nâng cấp: 185/65 R14 hoặc 195/55 R15 (cần kiểm tra clearance – khoảng trống giữa bánh xe và khung).
- Lợi ích: Độ bám cao hơn, cải thiện phản hồi khi phanh gấp.
5.5. Hệ thống cân bằng bánh xe (Dynamic Wheel Balancing)
Có thể bạn quan tâm: Toyota Calya Về Việt Nam: Cơ Hội, Thách Thức Và Triển Vọng Thị Trường
Sử dụng máy cân bằng động để đo độ lệch khi bánh quay ở tốc độ cao, giúp giảm rung và mòn không đồng đều của lốp.
5.6. Thêm Brake Proportioning Valve
Đối với những xe được nâng cấp mạnh (đĩa lớn, má phanh hiệu suất), việc thêm một proportioning valve giúp cân bằng lực phanh giữa bánh trước và sau, tránh hiện tượng bánh trước kéo mạnh hơn.
6. Chi phí dự kiến và thời gian thực hiện
| Hạng mục | Chi phí (VNĐ) | Thời gian (giờ) | Ghi chú |
|---|---|---|---|
| Thay má phanh (4 bánh) | 1.200.000 – 2.000.000 | 2‑3 | Bao gồm labor |
| Thay đĩa phanh (4 bánh) | 2.500.000 – 4.000.000 | 3‑4 | Đĩa gốc hoặc thông gió |
| Thay master cylinder | 1.500.000 – 2.200.000 | 1,5‑2 | Kèm bleeding |
| Thay vacuum booster | 1.800.000 – 2.500.000 | 2‑2,5 | |
| Nâng cấp brake pads performance | 800.000 – 1.200.000 | 1‑1,5 | |
| Lắp đĩa perforated | 2.000.000 – 3.500.000 | 2‑3 | |
| Thay lốp sport (4 bánh) | 4.000.000 – 6.000.000 | 1‑1,5 | Tùy thương hiệu |
| Wheel alignment + balancing | 500.000 – 800.000 | 1‑1,5 | |
| Tổng cộng (nâng cấp toàn diện) | 14.300.000 – 22.300.000 | 15‑20 | Bao gồm phụ tùng và labor |
Lưu ý: Giá trên chỉ là ước tính, có thể thay đổi tùy khu vực, cửa hàng và chất lượng phụ tùng. Đối với xe cổ, nên ưu tiên phụ tùng OEM hoặc các nhà cung cấp uy tín để bảo đảm độ an toàn.
7. Lưu ý an toàn khi thực hiện công việc
- Luôn sử dụng jack stand – không bao giờ làm việc dưới chiếc xe chỉ dùng jack.
- Kiểm tra áp suất lốp trước khi lái thử, tránh gây mất ổn định.
- Đeo găng tay và kính bảo hộ khi làm việc với dung dịch phanh, tránh tiếp xúc da (có thể gây kích ứng).
- Không dùng dung dịch phanh cũ – dung dịch hấp thụ độ ẩm sẽ giảm hiệu suất và gây ăn mòn các bộ phận nội bộ.
- Kiểm tra lại mô-men siết của các bu lông sau khi lắp lại – độ siết quá mạnh có thể làm gãy ốc, quá yếu gây lỏng trong quá trình lái.
- Thử nghiệm: Sau khi hoàn thành, nên lái xe trong khu vực an toàn (bãi đỗ rộng) để kiểm tra phanh ở các mức tốc độ khác nhau, đảm bảo không có rung, tiếng kêu, hoặc mất áp lực.
8. Tổng kết
Hệ thống phanh và bánh xe là “trái tim” của Toyota Camry 1988, quyết định mức độ an toàn và cảm giác lái. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, đồng thời biết cách kiểm tra, chẩn đoán và bảo dưỡng đúng cách sẽ giúp chủ xe duy trì hiệu suất phanh ổn định trong suốt tuổi thọ của xe.
Bài viết đã cung cấp:
- Chi tiết kỹ thuật về các bộ phận phanh (đĩa, má, caliper, master cylinder, booster, ống dẫn).
- Quy trình chuẩn để tháo lắp, thay thế và bleeding hệ thống phanh.
- Các lỗi thường gặp và cách khắc phục nhanh chóng.
- Lựa chọn nâng cấp phù hợp cho những ai muốn tăng hiệu suất, cải thiện cảm giác lái sport hoặc chuẩn bị cho các chuyến đi dài, dốc.
- Chi phí dự kiến và thời gian thực hiện, giúp người dùng lập kế hoạch tài chính.
Hy vọng với “cẩm nang” này, bất kỳ ai – từ người dùng mới bắt đầu cho tới thợ sửa chuyên nghiệp – đều có thể tự tin bảo dưỡng và nâng cấp hệ thống phanh, bánh xe của Toyota Camry 1988, mang lại trải nghiệm lái an toàn, mượt mà và tràn đầy niềm vui. Chúc bạn thành công!
