1. Giới thiệu chung về alternator trong xe Toyota

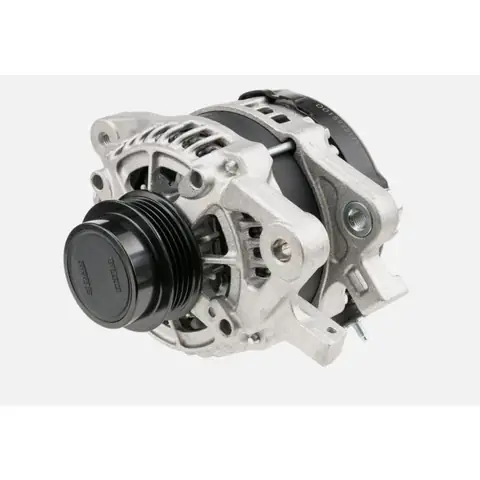

Alternator, hay còn gọi là máy phát điện, là một trong những bộ phận quan trọng nhất của hệ thống điện trong mọi loại xe ô tô, bao gồm cả các dòng xe Toyota. Nhiệm vụ chính của alternator là chuyển đổi năng lượng cơ học từ động cơ thành năng lượng điện, cung cấp điện cho các thiết bị điện tử, hệ thống chiếu sáng, hệ thống giải trí, cũng như sạc lại bình ắc quy để đảm bảo xe luôn có nguồn năng lượng dự phòng.
Trong các mẫu xe Toyota từ sedan, hatchback, SUV cho tới xe tải nhẹ, cấu trúc và nguyên lý hoạt động của alternator hầu như giống nhau, nhưng mỗi model lại có những thông số kỹ thuật và thiết kế riêng phù hợp với công suất động cơ, tải điện và yêu cầu tiêu chuẩn môi trường. Hiểu rõ về alternator không chỉ giúp người lái xe phát hiện sớm các vấn đề, mà còn hỗ trợ trong việc bảo dưỡng, thay thế đúng phụ tùng, kéo dài tuổi thọ xe và giảm chi phí sửa chữa không đáng có.
2. Nguyên lý hoạt động của alternator Toyota
2.1 Cấu tạo cơ bản

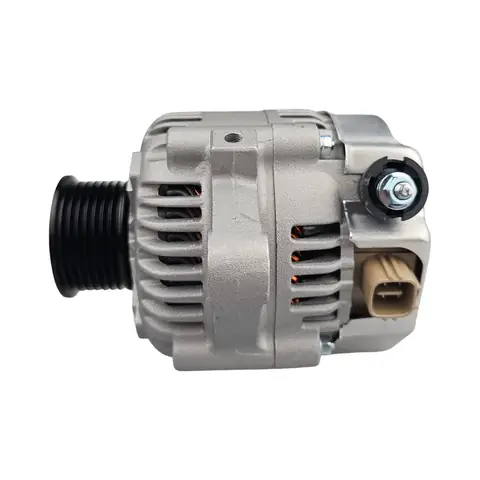

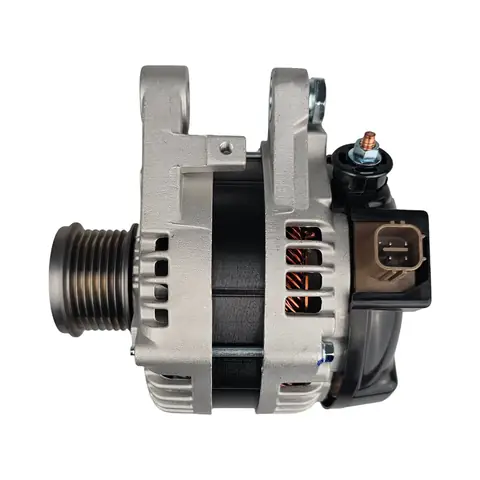

Một alternator tiêu chuẩn bao gồm các bộ phận chính sau:
| Thành phần | Chức năng | Ghi chú |
|---|---|---|
| Rotor (bánh quay) | Tạo từ trường khi được cấp điện qua bộ exciters | Thường làm bằng đồng hoặc nhôm, bọc bằng cuộn dây |
| Stator (cán từ) | Nhận năng lượng từ trường quay và tạo ra điện xoay chiều | Gồm nhiều cuộn dây được sắp xếp thành 3 pha |
| Bộ exciter (điều khiển từ) | Cung cấp dòng điện cho rotor để tạo từ trường ban đầu | Được điều khiển bởi bộ điều khiển điện (ECU) |
| Diode rectifier (cầu chỉnh lưu) | Chuyển đổi điện xoay chiều thành điện một chiều | Thường là bộ 6 diode cho 3 pha |
| Voltage regulator (bộ điều áp) | Điều chỉnh điện áp đầu ra ổn định (thường 13.5–14.5V) | Được tích hợp trong máy phát hoặc trong ECU |
| Pulley & Belt (c pulley và dây curoa) | Truyền lực quay từ trục cam hoặc trục khuỷu tới rotor | Cường độ và độ bám của dây curoa ảnh hưởng lớn tới hiệu suất |
2.2 Quá trình chuyển đổi năng lượng
- Cung cấp năng lượng cơ học: Khi động cơ khởi động, dây curoa (serpentine belt) truyền mô men quay từ trục khuỷu hoặc trục cam sang pulley của alternator.
- Tạo từ trường: Dòng điện từ bộ exciter đi vào cuộn dây rotor, tạo ra từ trường quay.
- Cắt từ: Khi rotor quay, từ trường của nó cắt qua các cuộn dây của stator, tạo ra điện xoay chiều (AC) trong ba pha.
- Chỉnh lưu: Điện AC được đưa qua bộ diode rectifier, chuyển thành điện một chiều (DC).
- Điều áp: Voltage regulator kiểm soát mức điện áp đầu ra, duy trì ổn định khoảng 13.5–14.5V để sạc bình ắc quy và cung cấp cho các thiết bị điện.
Quá trình này diễn ra liên tục khi động cơ đang hoạt động, bất kể tốc độ quay của xe, nhờ có bộ điều chỉnh điện áp tự động điều chỉnh dòng điện đầu ra sao cho phù hợp.
3. Các mẫu alternator phổ biến trên các dòng xe Toyota
| Dòng xe | Model alternator (mã OEM) | Công suất (A) | Điện áp đầu ra | Đặc điểm |
|---|---|---|---|---|
| Toyota Corolla (E210, 2020‑) | 14001‑0U050 | 120‑130 A | 13.8‑14.4 V | Thiết kế nhẹ, phù hợp với hệ thống điện tiêu thụ trung bình |
| Toyota Camry (XV70, 2018‑) | 14001‑0U110 | 130‑140 A | 13.8‑14.5 V | Được trang bị bộ điều áp điện tử nâng cao, giảm tiêu thụ năng lượng khi xe dừng |
| Toyota RAV4 (NX50, 2022‑) | 14001‑0U130 | 150‑160 A | 13.9‑14.5 V | Đáp ứng nhu cầu tiêu thụ điện cao của hệ thống giải trí và các cảm biến ADAS |
| Toyota Hilux (N50, 2020‑) | 14001‑0U200 | 180‑200 A | 14.0‑14.6 V | Công suất lớn, chịu tải cao cho các thiết bị phụ trợ như bơm nước, winch |
| Toyota Prius (NHW20, 2021‑) | 14001‑0U300 | 100‑110 A | 13.5‑14.2 V | Alternator đặc biệt cho hệ thống hybrid, kết hợp với inverter và motor điện |
Các mã alternator trên thường có thể thay thế lẫn nhau trong cùng nhóm công suất, nhưng luôn nên kiểm tra thông số kỹ thuật và độ phù hợp với ECU của xe để tránh lỗi giao tiếp.
4. Dấu hiệu cho thấy alternator của Toyota đang gặp vấn đề
4.1 Đèn báo pin (Battery Light) bật
Đây là dấu hiệu cảnh báo đầu tiên và phổ biến nhất. Khi bộ điều áp phát hiện điện áp đầu ra không đạt chuẩn, nó sẽ kích hoạt đèn “BAT” trên bảng đồng hồ. Nguyên nhân có thể là:
- Alternator hỏng, không sinh ra đủ điện áp.
- Dây cáp kết nối lỏng lẻo hoặc tiếp xúc kém.
- Voltage regulator lỗi, không điều chỉnh điện áp đúng mức.
4.2 Đèn chiếu sáng yếu hoặc nhấp nháy
Có thể bạn quan tâm: Toyota Al – Đánh Giá Toàn Diện Về Dòng Xe Đa Năng Đỉnh Cao Của Toyota Việt Nam
Nếu đèn pha, đèn hậu, đèn nội thất trở nên yếu đi hoặc nhấp nháy khi tăng tốc, có thể do điện áp không ổn định. Alternator không cung cấp đủ dòng điện cho hệ thống chiếu sáng khi tải tăng.
4.3 Tiếng kêu lạ từ máy phát
- Tiếng kêu sột soạt (squealing): Thường do dây curoa (serpentine belt) bị mòn, lỏng hoặc căng quá mức. Khi dây curoa không truyền lực đủ, rotor quay không đồng đều, gây tiếng kêu.
- Tiếng rít hoặc tiếng vang: Có thể là các vòng bi trong rotor bị mòn, hoặc trục rotor bị lệch, tạo ra ma sát lớn.
4.4 Nhiệt độ tăng cao
Alternator có bộ tản nhiệt. Nếu cảm nhận được nhiệt độ trên bề mặt alternator quá cao (cảm giác nóng khi chạm), có thể là do quá tải, bên trong cuộn dây bị cháy hoặc diode rectifier hỏng, gây mất khả năng tản nhiệt.
4.5 Hỏng bình ắc quy liên tục
Nếu bình ắc quy thường xuyên mất điện hoặc không giữ điện trong thời gian dài, dù đã sạc đầy, có thể do alternator không sạc đủ. Đôi khi, alternator vẫn hoạt động nhưng điện áp đầu ra quá cao (trên 15V), gây hư hỏng cho bình ắc quy.
4.6 Đo điện áp bằng đồng hồ vạn năng
- Khi động cơ động, điện áp đầu ra thường dao động trong khoảng 13.5‑14.5V.
- Khi động cơ tắt, điện áp sẽ giảm xuống khoảng 12.5‑13V (dòng sạc từ bình).
Nếu đo được giá trị ngoài phạm vi này, alternator có thể đang gặp sự cố.
5. Nguyên nhân gây hỏng alternator trên xe Toyota
| Nguyên nhân | Mô tả chi tiết | Cách phòng ngừa |
|---|---|---|
| Dây curoa mòn, lỏng | Dây curoa bị mòn do thời gian, tiếp xúc với dầu, nhiệt độ cao. Khi lỏng, truyền lực không đủ. | Kiểm tra độ căng dây curoa mỗi 20.000 km, thay thế nếu có dấu mòn. |
| Quá tải điện | Lắp thêm thiết bị điện (đèn LED, máy lạnh, hệ thống âm thanh công suất lớn) vượt quá công suất alternator thiết kế. | Tính toán tổng tải điện, nâng cấp alternator nếu cần. |
| Mất nước làm mát | Một số alternator có hệ thống làm mát bằng nước hoặc dầu, nếu rò rỉ sẽ làm quá nhiệt. | Kiểm tra mức chất làm mát, thay thế vòng đệm nếu rò rỉ. |
| Độ ẩm, ăn mòn | Nơi nối cáp, các đầu nối bị ăn mòn do độ ẩm, muối, bụi. | Vệ sinh và bôi trơn các đầu nối bằng chất chống oxy hóa. |
| Đứt cuộn dây | Khi cuộn dây rotor hoặc stator bị đứt, giảm khả năng tạo từ trường và sinh điện. | Kiểm tra điện trở cuộn dây bằng máy đo điện trở, thay thế nếu quá chuẩn. |
| Diode rectifier hỏng | Diode bị cháy sẽ làm mất khả năng chỉnh lưu, dẫn đến điện áp dao động hoặc giảm. | Kiểm tra điện áp từng pha, thay diode hoặc whole rectifier nếu cần. |
| Voltage regulator lỗi | Không điều chỉnh điện áp đúng, gây quá thấp hoặc quá cao. | Thay bộ điều áp nếu đo điện áp không ổn định. |
| Rung động, va chạm | Khi gặp đường gồ ghề, alternator có thể bị lỏng hoặc trục rotor lệch. | Kiểm tra độ chắc chắn của giằng, thay vòng đệm giảm rung. |
6. Quy trình kiểm tra và chẩn đoán alternator trên Toyota
6.1 Kiểm tra trực quan
- Kiểm tra dây curoa: Xem có dấu mài mòn, nứt, hoặc độ căng đủ không.
- Kiểm tra các đầu nối: Đảm bảo không có dấu ăn mòn, lỏng.
- Kiểm tra âm thanh: Nghe có tiếng kêu lạ khi động cơ đang chạy.
6.2 Đo điện áp và điện trở
| Bước | Thiết bị | Kết quả mong đợi |
|---|---|---|
| Đo điện áp đầu ra (các cực + và -) khi động cơ chạy | Đồng hồ vạn năng | 13.5‑14.5 V |
| Đo điện áp khi động cơ tắt | Đồng hồ vạn năng | 12.5‑13.0 V |
| Đo điện trở cuộn dây rotor | Ohmmeter | < 0.5 Ω (tùy model) |
| Đo điện trở cuộn dây stator | Ohmmeter | < 0.5 Ω (tùy model) |
| Kiểm tra diode rectifier | Đo điện áp ngược (reverse bias) | Không dẫn điện trong trạng thái ngược |
6.3 Sử dụng công cụ chẩn đoán OBD-II
Có thể bạn quan tâm: Toyota Airbag: Công Nghệ An Toàn Tiên Tiến Cho Mọi Hành Trình
Toyota hiện đại tích hợp module kiểm soát alternator trong ECU. Khi có lỗi, mã lỗi sẽ xuất hiện trên máy scan:
- P0560 – “System Voltage Malfunction” (hệ thống điện áp bất thường).
- P0562 – “System Voltage Low”.
- P0563 – “System Voltage High”.
Đọc mã lỗi giúp xác định nhanh nguyên nhân, ví dụ: lỗi voltage regulator (P0563) hoặc cảm biến đo điện áp (P0562).
6.4 Kiểm tra tải (load test)
Sử dụng máy test alternator (load tester) để đặt tải giả lập và đo khả năng duy trì điện áp ở mức 14V khi tải lên tới 100 % công suất. Nếu điện áp giảm mạnh dưới 13V, alternator cần thay mới.
7. Hướng dẫn thay thế alternator Toyota (tự làm tại nhà)
Lưu ý: Công việc này yêu cầu có kinh nghiệm cơ bản về cơ khí và điện, dụng cụ phù hợp, và phải tuân thủ an toàn (đảm bảo bình ắc quy được ngắt, không để xe trên dốc). Nếu không tự tin, nên đưa xe tới trung tâm bảo hành Toyota.
7.1 Dụng cụ cần chuẩn bị
- Bộ cờ lê, mỏ lết (đầu 10 mm, 13 mm)
- Kìm cầm cáp điện (crimping tool)
- Đồng hồ vạn năng
- Dây curoa mới (nếu cần)
- Bảo vệ mắt, găng tay
- Đèn pin hoặc đèn làm việc
7.2 Các bước thực hiện
| Bước | Mô tả chi tiết |
|---|---|
| 1. Ngắt nguồn | Tắt công tắc, tháo cáp âm (-) của bình ắc quy bằng cờ lê 10 mm để tránh chập điện. |
| 2. Kiểm tra dây curoa | Nếu dây curoa có dấu mòn hoặc chệch, thay mới ngay trước khi tháo alternator. |
| 3. Tháo các cáp điện | Tháo cáp đầu vào (exciter) và cáp đầu ra (cảm biến điện áp) bằng kìm hoặc cờ lê. Ghi lại vị trí để lắp lại đúng. |
| 4. Tháo các ốc cố định alternator | Thông thường có 2–3 ốc (10 mm hoặc 13 mm) gắn alternator vào bộ đỡ. Giữ alternator bằng tay, tháo ốc. |
| 5. Gỡ alternator | Nhẹ nhàng kéo alternator ra khỏi vị trí. Cẩn thận không làm trượt dây curoa. |
| 6. So sánh và chuẩn bị alternator mới | Đặt alternator mới lên giá đỡ, so sánh vị trí các lỗ, kích thước. Đảm bảo cùng loại (đầu ra, công suất). |
| 7. Lắp lại alternator | Đặt alternator vào vị trí, siết chặt các ốc cố định (độ siết 30‑40 Nm tùy model). |
| 8. Kết nối lại các cáp điện | Nối lại cáp exciter và cảm biến điện áp, chắc chắn các đầu cắm không bị lỏng. |
| 9. Cài đặt lại dây curoa | Đặt dây curoa lên pulley alternator, dùng dụng cụ căng dây curoa (tensioner) để đạt độ căng chuẩn (thông thường 1–2 cm lệch khi nhấn giữa). |
| 10. Kết nối lại bình ắc quy | Gắn lại cáp âm (-) và siết chặt. |
| 11. Kiểm tra | Khởi động xe, quan sát đèn BAT. Đo điện áp đầu ra bằng đồng hồ vạn năng, kiểm tra trong khoảng 13.8‑14.4 V. Nếu mọi chỉ số ổn, tắt xe và kiểm tra lại độ căng dây curoa. |
7.3 Lưu ý khi lắp lại
- Không sử dụng lực quá mạnh khi siết ốc, tránh làm biến dạng khớp nối.
- Đảm bảo dây curoa không chạm vào bất kỳ bộ phận nào có nhiệt độ cao (như ống xả).
- Nếu phát hiện dấu ăn mòn trên các đầu cắm, làm sạch bằng bàn chải kim loại và sơn phủ bảo vệ.
8. Bảo dưỡng định kỳ để tăng tuổi thọ alternator Toyota
| Thời gian | Hạng mục bảo dưỡng | Chi tiết thực hiện |
|---|---|---|
| Mỗi 20.000‑30.000 km | Kiểm tra độ căng dây curoa | Dùng thước đo độ căng hoặc kiểm tra bằng tay, thay dây nếu có dấu nứt. |
| Mỗi 30.000 km | Vệ sinh đầu nối | Dùng dung dịch chống oxy hóa, làm sạch các đầu cáp, bôi trơn nhẹ. |
| Mỗi 40.000 km | Kiểm tra điện áp | Đo điện áp khi động cơ chạy, ghi lại để so sánh. |
| Mỗi 60.000 km | Kiểm tra bộ điều áp (voltage regulator) | Đọc mã lỗi OBD, đo điện áp ổn định. |
| Mỗi 80.000 km | Kiểm tra và thay silicone bôi trơn | Nếu có tiếng kêu hoặc rung, bôi trơn lại vòng bi. |
| Mỗi 100.000 km | Thay alternator (nếu cần) | Nếu điện áp không ổn định, diode rectifier hỏng, hoặc rotor/ stator bị mòn. |
Ngoài ra, tránh lắp thêm các thiết bị điện công suất lớn (âm thanh 800 W, đèn LED công suất cao) mà không tính toán tải, vì sẽ gây quá tải cho alternator.
9. So sánh alternator OEM và aftermarket cho Toyota
Có thể bạn quan tâm: Toyota Ae92: Đánh Giá Toàn Diện Chiếc Xe Thể Thao Đỉnh Cao Thời Kỳ 80-90
| Tiêu chí | Alternator OEM (Original Equipment Manufacturer) | Alternator Aftermarket |
|---|---|---|
| Chất lượng | Được Toyota thiết kế và kiểm định, phù hợp 100 % với hệ thống ECU. | Chất lượng đa dạng, phụ thuộc vào nhà sản xuất. |
| Giá thành | Thường cao hơn (từ 2‑3 lần giá aftermarket). | Giá rẻ hơn, nhưng có thể cần kiểm tra kỹ. |
| Bảo hành | Thông thường 2‑3 năm hoặc 30.000 km. | Thường 6‑12 tháng, hoặc 12.000 km. |
| Độ tin cậy | Rất cao, ít lỗi điện. | Có thể gặp vấn đề về diode, voltage regulator nếu không uy tín. |
| Thay thế | Dễ dàng thay thế, không cần chỉnh lại ECU. | Đôi khi cần lập trình lại ECU hoặc cài đặt voltage regulator riêng. |
Nếu xe còn trong thời gian bảo hành hoặc bạn không muốn rủi ro, nên ưu tiên sử dụng alternator OEM. Đối với xe đã hết bảo hành và muốn tiết kiệm chi phí, lựa chọn aftermarket từ các thương hiệu uy tín (Bosch, Denso, Valeo) cũng là một giải pháp hợp lý, nhưng cần kiểm tra thông số kỹ thuật và đánh giá phản hồi từ người dùng.
10. Các câu hỏi thường gặp (FAQ) về alternator Toyota
Q1: Alternator có thể tự “đi ngủ” khi xe dừng không?
A: Không. Alternator chỉ hoạt động khi động cơ quay và dây curoa truyền lực. Khi động cơ tắt, alternator không sinh ra điện, nhưng bình ắc quy vẫn cung cấp điện cho các thiết bị cần thiết (đèn báo, hệ thống an toàn).
Q2: Thay alternator có cần lập trình lại ECU không?
A: Đối với các mẫu alternator OEM chuẩn, không cần lập trình lại. Tuy nhiên, một số alternator aftermarket có bộ điều áp riêng, có thể yêu cầu cân chỉnh lại thông qua OBD-II.
Q3: Alternator hỏng có thể gây hỏng bình ắc quy không?
A: Có. Nếu alternator cung cấp điện áp quá cao (trên 15 V) trong thời gian dài, bình ắc quy sẽ bị quá sạc, dẫn tới hiện tượng phồng, rò rỉ axit hoặc mất khả năng giữ điện.
Q4: Có nên thay dây curoa khi thay alternator không?
A: Nên. Dây curoa thường có tuổi thọ khoảng 60.000‑80.000 km. Khi thay alternator, việc kiểm tra và thay dây curoa nếu có dấu mòn sẽ tránh được các sự cố sau này.
Q5: Alternator có thể tự “đốt” khi tải quá mức?
A: Đúng. Khi tải điện vượt quá công suất thiết kế (ví dụ: lắp thêm hệ thống âm thanh công suất lớn), cuộn dây và diode có thể quá nhiệt, gây cháy và hỏng vĩnh viễn.
11. Kết luận
Alternator là “trái tim” của hệ thống điện trong mọi mẫu xe Toyota, chịu trách nhiệm cung cấp năng lượng cho toàn bộ các thiết bị và duy trì năng lượng cho bình ắc quy. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, các dấu hiệu hỏng hóc và quy trình bảo dưỡng, thay thế sẽ giúp người lái xe phát hiện sớm vấn đề, giảm thiểu chi phí sửa chữa và duy trì hiệu suất vận hành tối ưu cho xe.
Đối với các chủ xe Toyota, việc kiểm tra định kỳ độ căng dây curoa, đo điện áp đầu ra và chú ý đến các tín hiệu cảnh báo trên bảng đồng hồ là những bước quan trọng nhất. Khi cần thay alternator, lựa chọn phụ tùng OEM sẽ mang lại độ tin cậy cao nhất, trong khi aftermarket có thể là giải pháp tiết kiệm nếu bạn chọn thương hiệu uy tín và kiểm tra kỹ thông số.
Hy vọng bài viết này đã cung cấp cho bạn một cái nhìn toàn diện về alternator Toyota, từ kiến thức cơ bản đến các bước thực hành thực tế. Hãy luôn duy trì việc bảo dưỡng định kỳ và phản hồi kịp thời khi có dấu hiệu bất thường, để chiếc Toyota của bạn luôn vận hành mạnh mẽ, an toàn trên mọi hành trình.
