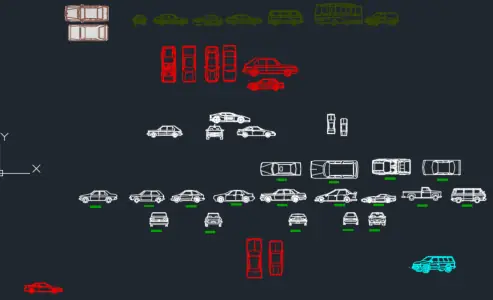

Trong thế giới kỹ thuật ô tô hiện đại, thư viện CAD xe ô tô đã trở thành kho tàng tri thức không thể thiếu cho kỹ sư, nhà thiết kế, sinh viên cơ khí và cả những người đam mê xe cái. Đây không chỉ là nơi lưu trữ các file thiết kế kỹ thuật số, mà còn là cầu nối giữa ý tưởng sáng tạo và sản phẩm thực tế trên dây chuyền lắp ráp. Bài viết này sẽ cung cấp cái nhìn toàn diện và chi tiết nhất về các loại thư viện CAD xe ô tô, phân tích ứng dụng thực tế, nguồn tài nguyên và những lưu ý quan trọng khi sử dụng, giúp bạn khai thác tối đa giá trị từ những tài liệu quý giá này.
Có thể bạn quan tâm: Top 5 Thùng Rác Ô Tô Tối Ưu: Giải Pháp Gọn Nhẹ Cho Xe Hơi
Có thể bạn quan tâm: Thợ Sửa Xe Ô Tô: Kiến Thức Chuyên Sâu Và Ứng Dụng Thực Tế Cho Người Dùng Xe
Tổng quan về thư viện CAD xe ô tô
Thư viện CAD xe ô tô là tập hợp có hệ thống các file thiết kế kỹ thuật số (thường ở định dạng .dwg, .sldprt, .step, .iges, .f3d…) mô phỏng lại thành phần, hệ thống hoặc toàn bộ một chiếc ô tô. Các file này được tạo ra bởi các phần mềm thiết kế hỗ trợ máy tính (CAD – Computer-Aided Design) như SolidWorks, CATIA, AutoCAD, Fusion 360. Khác với bản vẽ 2D truyền thống, file CAD cho phép xem và phân tích mô hình 3D chính xác về kích thước, hình dạng, dung sai lắp ráp, thậm chí là mô phỏng chuyển động và phân tích tải trọng. Trong ngành công nghiệp ô tô, những thư viện này là “bộ gen di truyền” của mỗi dòng xe, được sử dụng cho mục đích thiết kế, chế tạo mẫu, sản xuất hàng loạt, bảo trì và cả học tập.
Có thể bạn quan tâm: Thông Tư 71 Về Ô Tô Xe Máy: Nội Dung Và Ảnh Hưởng Thực Tế
Các định dạng file CAD phổ biến trong ngành ô tô
Hiểu về định dạng file là bước đầu tiên để tiếp cận thư viện CAD xe ô tô. Mỗi định dạng có đặc điểm và ứng dụng riêng biệt:
- Định dạng gốc (Native Formats): Là file chính do phần mềm CAD tạo ra, lưu giữ toàn bộ thông tin tham số và lịch sử thiết kế. Ví dụ: .sldprt (SolidWorks), .catpart (CATIA), .ipt (Inventor), .prt (NX). Ưu điểm là độ chính xác cao và có thể chỉnh sửa sâu, nhưng đòi hỏi phần mềm tương thích để mở.
- Định dạng trung lập (Neutral Formats): Được thiết kế để trao đổi dữ liệu giữa các phần mềm khác nhau, phổ biến nhất là STEP (.stp, .step) và IGES (.iges, .igs). File STEP thường được ưa chuộng vì lưu trữ thông tin 3D chính xác và ổn định hơn IGES. Đây là định dạng thường gặp trong các thư viện CAD xe ô tô công khai vì tính tương thích rộng rãi.
- Định dạng lưu trữ đa dạng: Parasolid (.xt, .xb) cũng rất phổ biến, đặc biệt trong môi trường sản xuất (CAM). Các định dạng 2D như .dwg (AutoCAD) thường dùng cho bản vẽ kỹ thuật chi tiết của các chi tiết lắp ráp.
Khi tìm kiếm, bạn cần xác định phần mềm CAD mình đang sở hữu để chọn định dạng file phù hợp, đảm bảo có thể mở và sử dụng được mô hình.
Nguồn cung cấp thư viện CAD xe ô tô: Từ miễn phí đến cao cấp
Các thư viện CAD xe ô tô có thể được tìm thấy từ nhiều nguồn, với mức độ chi tiết và độ tin cậy khác nhau.
1. Nguồn miễn phí & Cộng đồng:
- GrabCAD: Đây là một trong những cộng đồng thiết kế kỹ thuật lớn nhất, với hàng trăm nghìn file CAD được chia sẻ. Bạn có thể tìm thấy mô hình toàn bộ xe (từ sedan, SUV đến xe thể thao) hoặc từng chi tiết như khung gầm, động cơ, bộ truyền động. Cần kiểm tra kỹ chất lượng file (được đánh giá bởi cộng đồng) và thông tin người tải lên vì độ chính xác có thể dao động.
- 3DContentCentral: Nền tảng của Dassault Systèmes (cha đẻ của SolidWorks, CATIA), cung cấp nhiều file CAD từ các nhà sản xuất và người dùng. Chất lượng thường khá tốt.
- TraceParts, Cadenas: Các thư viện tập trung vào các chi tiết tiêu chuẩn (bulong, ốc vít, bạc, bọc cao su…) và một số linh kiện xe. Hữu ích cho thiết kế chi tiết nhỏ.
- Trang web của các hãng xe: Một số hãng xe lớn (như Toyota, Ford) đã công khai một số file CAD giới hạn cho mục đích giáo dục hoặc hợp tác nghiên cứu, thường ở định dạng STEP.
2. Nguồn thương mại & Chuyên nghiệp:
- Các công ty cung cấp dữ liệu kỹ thuật: Có những công ty chuyên thu thập, chỉnh sửa và bán bộ dữ liệu CAD chi tiết của các dòng xe. Chúng thường rất chính xác, cập nhật theo năm sản xuất, và đi kèm bản vẽ 2D. Giá thành cao, phù hợp cho các xưởng sửa chữa, nhà sản xuất phụ tùng thay thế, hoặc các công ty R&D.
- Thư viện nội bộ của nhà sản xuất (OEM): Đây là nguồn chính xác nhất, nhưng hoàn toàn bí mật và chỉ được sử dụng nội bộ.
3. Khuyến nghị cho người dùng tại Việt Nam:
Đối với sinh viên, kỹ sư tư vấn hoặc người đam mê, nên bắt đầu với GrabCAD và 3DContentCentral. Từ khóa tìm kiếm nên cụ thể: “Mercedes C-Class 2026 CAD”, “Honda Civic 3D model step”, “Ford Ranger chassis drawing”. Luôn đọc mô tả và xem xét lượt tải/chia sẻ để đánh giá độ tin cậy.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Quy Trình Nhập Khẩu Xe Ô Tô, Xe Mô Tô Theo Chế Độ Tài Sản Di Chuyển Của Việt Kiều Hồi Hương
Ứng dụng thực tế của thư viện CAD trong ngành ô tô
Việc sở hữu và sử dụng thư viện CAD xe ô tô mang lại giá trị khổng lồ trên nhiều mặt trận:
- Thiết kế & Phát triển sản phẩm: Kỹ sư có thể import mô hình CAD của một chiếc xe có sẵn vào phần mềm để tiến hành thiết kế phụ kiện (ví dụ: kit bodykit, mâm xe, phụ kiện nội thất) đảm bảo độ vừa vặn tuyệt đối. Thay vì đo đạc thủ công trên xe thật (nguy hiểm và không chính xác), họ có thể đo đạc trực tiếp trên mô hình 3D.
- Sản xuất & Gia công: Các xưởng cơ khí chế tạo phụ tùng thay thế cần file CAD chính xác để lập trình máy CNC (phương pháp gia công số) sản xuất bánh răng, trục, bạc đạn… với sai số nhỏ hơn 0.1mm.
- Học tập & Nghiên cứu: Sinh viên cơ khí, kỹ thuật ô tô có thể phân tích cấu trúc khung gầm, bố trí động cơ, hệ thống treo từ các mô hình CAD. Đây là công cụ học tập hình ảnh trực quan, sinh động nhất.
- Bảo trì & Sửa chữa: Các thế hệ xe mới với cấu trúc phức tạp, việc có file CAD giúp thợ kỹ thuật hiểu rõ vị trí lắp ráp, đường ống dẫn, đường dây điện, từ đó lập kế hoạch tháo lắp và lắp ráp lại một cách an toàn, tránh hư hỏng không đáng có.
- Mô phỏng & Phân tích kỹ thuật: File CAD có thể được đưa vào phần mềm mô phỏng động lực học (CAE) để phân tích cường độ vật liệu, khí động học, hoặc mô phỏng va chạm, giúp cải tiến thiết kế trước khi sản xuất thử nghiệm.
Lưu ý quan trọng khi sử dụng thư viện CAD xe ô tô
Không phải file CAD nào cũng có thể dùng ngay lập tức. Bạn cần lưu ý:
- Bản quyền & Mục đích sử dụng: Hầu hết các file CAD từ cộng đồng đều có giấy phép chia sẻ theo các điều khoản nhất định. Hãy đọc kỹ. Tuyệt đối không sử dụng file CAD của hãng xe để sản xuất hàng loạt phụ tùng trái phép (vi phạm sở hữu trí tuệ). Mục đích học tập, nghiên cứu cá nhân thường được chấp thuận.
- Độ chính xác: File từ cộng đồng có thể là mô hình “tượng trưng” (concept model) với kích thước ước lượng, không phải bản vẽ kỹ thuật chính xác. Luôn xem xét nguồn gốc và đánh giá của cộng đồng. Đối với công việc chuyên môn, nên ưu tiên file từ các nguồn thương mại uy tín.
- Không gian tọa độ và đơn vị: Một số file được tạo với đơn vị inch, một số với mm. Khi import, hãy kiểm tra và chuyển đổi kịp thời để tránh sai sót nghiêm trọng trong thiết kế.
- Cấu trúc file phức tạp: Mô hình CAD của toàn bộ xe có thể chứa hàng trăm, hàng ngàn component. Khi mở, máy tính có thể bị chậm. Bạn nên sử dụng chức năng “Simplify” hoặc “Envelope” để giữ lại hình dạng tổng thể, xóa bỏ chi tiết không cần thiết.
- Phần mềm tương thích: Một file .sldprt chỉ mở được trên SolidWorks. Nếu bạn dùng phần mềm khác, cần chuyển đổi sang định dạng trung lập như STEP trước.
Một số mẫu xe phổ biến trong thư viện CAD
Dưới đây là một số mẫu xe mà bạn thường có thể tìm thấy mô hình CAD chi tiết, phục vụ cho các nhu cầu thiết kế và học tập khác nhau:
- Sedan & Hatchback phổ thông: Toyota Camry, Honda Civic, Hyundai Elantra, Volkswagen Jetta. Các mô hình này thường chi tiết về khung gầm, khoang động cơ và hệ thống treo, rất phù hợp cho việc nghiên cứu cấu trúc.
- SUV & Crossover: Toyota RAV4, Honda CR-V, Ford Explorer. Thư viện CAD của các dòng này thường tập trung vào cấu trúc khung mạnh mẽ, bố trí hệ thống truyền động 4 bánh (AWD/4WD).
- Xe thể thao & Siêu xe: Porsche 911, Chevrolet Corvette, Nissan GT-R. Đây là những mô hình được chia sẻ nhiều nhất do tính thẩm mỹ cao và cấu trúc kỹ thuật phức tạp, hấp dẫn người học và nhà thiết kế.
- Xe điện & Hybrid: Tesla Model 3, Toyota Prius. Các mô hình này là nguồn tài liệu quý giá để nghiên cứu cách bố trí pin, động cơ điện và hệ thống quản lý nhiệt độ.
Tóm lại, thư viện CAD xe ô tô không chỉ là nơi lưu trữ file kỹ thuật, mà còn là một trung tâm tri thức số, thúc đẩy đổi mới sáng tạo trong ngành công nghiệp xe cái. Việc biết cách tìm kiếm, đánh giá và sử dụng hiệu quả các tài nguyên này sẽ trao cho bạn lợi thế cạnh tranh lớn, dù bạn là một kỹ sư, một sinh viên hay một thợ lành nghề. Hãy luôn đặt sự chính xác và tôn trọng bản quyền lên hàng đầu khi khai thác kho tàng công nghệ này. Để cập nhật thêm thông tin về các mẫu xe và công nghệ mới nhất, bạn có thể tham khảo các bài viết chuyên sâu tại mercedesbinhduong.vn.
