Giới thiệu chung
Toyota là một trong những thương hiệu ô tô nổi tiếng và được ưa chuộng nhất trên thế giới. Với tiêu chuẩn chất lượng cao, độ bền và hiệu suất ổn định, các mẫu xe Toyota luôn được người dùng tin tưởng. Tuy nhiên, dù có chất lượng tốt, xe Toyota vẫn có thể gặp phải các sự cố kỹ thuật, hỏng hóc do sử dụng lâu dài, môi trường khắc nghiệt hoặc do lỗi người lái. Đối với những người chủ xe Toyota, việc sở hữu một tài liệu sửa chữa Toyota chi tiết, đầy đủ và chính xác là vô cùng quan trọng. Nó không chỉ giúp bạn tự tin hơn trong việc bảo trì, sửa chữa mà còn giúp tiết kiệm chi phí, giảm thời gian chờ đợi tại các trung tâm dịch vụ.
Bài viết này sẽ cung cấp cho bạn một hướng dẫn toàn diện về cách tìm, sử dụng và tối ưu hoá tài liệu sửa chữa Toyota. Chúng tôi sẽ chia sẻ các nguồn tài liệu chính thống, cách đọc và hiểu các bản vẽ kỹ thuật, quy trình bảo dưỡng, đồng thời hướng dẫn cách áp dụng các kiến thức này vào thực tế. Ngoài ra, bài viết còn đề cập đến một số mẹo và lưu ý quan trọng khi tự sửa chữa xe Toyota, giúp bạn tránh những sai lầm phổ biến và bảo đảm an toàn tối đa.
Lưu ý: Bài viết này nhằm mục đích cung cấp thông tin chung và không thay thế cho việc tham khảo tài liệu kỹ thuật chính thức của Toyota hoặc sự hỗ trợ từ các trung tâm dịch vụ ủy quyền. Khi thực hiện các công việc sửa chữa phức tạp, bạn nên luôn thận trọng và nếu không chắc chắn, nên đưa xe tới các cơ sở sửa chữa uy tín.
1. Tại sao cần tài liệu sửa chữa Toyota?
1.1. Đảm bảo an toàn và độ tin cậy
- An toàn: Khi thực hiện bảo dưỡng hoặc sửa chữa, việc nắm rõ quy trình và thông số kỹ thuật giúp tránh những sai lầm có thể gây nguy hiểm, như lắp đặt sai phụ tùng, không siết chặt đúng moment torque, v.v.
- Độ tin cậy: Toyota luôn yêu cầu các tiêu chuẩn nghiêm ngặt trong quá trình lắp ráp và bảo trì. Khi tuân thủ đúng các hướng dẫn, xe sẽ duy trì hiệu suất và tuổi thọ như nhà sản xuất mong muốn.
1.2. Tiết kiệm chi phí
- Giảm phụ thuộc vào thợ: Khi bạn có kiến thức và tài liệu hướng dẫn, bạn có thể tự thực hiện một số công việc bảo dưỡng cơ bản (đổi dầu, lọc gió, thay bugi, kiểm tra phanh…) mà không cần đến thợ.
- Mua phụ tùng chính xác: Tài liệu sửa chữa giúp xác định mã phụ tùng (part number) chính xác, tránh mua phải hàng giả hoặc không phù hợp.
1.3. Tăng giá trị tài sản
- Lịch sử bảo dưỡng rõ ràng: Khi bán lại xe, việc có sổ bảo dưỡng và hồ sơ sửa chữa chi tiết sẽ làm tăng giá trị xe, vì người mua sẽ tin tưởng hơn vào tình trạng kỹ thuật của xe.
1.4. Hỗ trợ chẩn đoán lỗi nhanh chóng
- Kỹ thuật chẩn đoán: Các bản mô tả lỗi (fault code) và quy trình kiểm tra giúp bạn xác định nguyên nhân gây ra các triệu chứng một cách nhanh chóng, giảm thời gian “điều tra” và chi phí sửa chữa.
2. Các loại tài liệu sửa chữa Toyota
2.1. Service Manual (Sổ tay bảo dưỡng)
- Nội dung: Bao gồm các quy trình bảo dưỡng định kỳ (hàng 5.000 km, 10.000 km…), cách kiểm tra và thay thế các bộ phận, thông số siết chặt, dung môi, loại dầu, v.v.
- Đối tượng: Chủ xe, thợ bảo dưỡng cơ bản.
2.2. Repair Manual (Sổ tay sửa chữa)
- Nội dung: Hướng dẫn chi tiết các quy trình sửa chữa cho từng hệ thống: động cơ, truyền động, hệ thống điện, hệ thống treo, hệ thống phanh, v.v. Kèm theo hình ảnh, sơ đồ, bảng thông số kỹ thuật.
- Đối tượng: Thợ kỹ thuật, kỹ sư bảo trì.
2.3. Wiring Diagram (Sơ đồ điện)
- Nội dung: Mô tả chi tiết mạch điện, các dây cáp, cảm biến, bộ điều khiển (ECU) và các kết nối. Rất quan trọng khi xử lý các lỗi điện, chẩn đoán lỗi cảm biến.
- Đối tượng: Kỹ thuật viên điện, người tự sửa lỗi điện.
2.4. Technical Service Bulletin (TSB) – Thông báo kỹ thuật
Có thể bạn quan tâm: Tài Liệu Điện Ô Tô Toyota: Hướng Dẫn Toàn Diện Cho Người Mới Bắt Đầu Và Các Chuyên Gia
- Nội dung: Các thông báo về lỗi chung, cải tiến, sửa đổi công nghệ, cập nhật phần mềm ECU, hướng dẫn sửa chữa đặc thù cho một số mẫu xe.
- Đối tượng: Các trung tâm dịch vụ, thợ sửa chữa, người dùng.
2.5. Parts Catalogue (Catalog phụ tùng)
- Nội dung: Danh sách đầy đủ các phụ tùng kèm mã số (part number), hình ảnh, mô tả, giá tham khảo.
- Đối tượng: Người mua phụ tùng, nhà cung cấp.

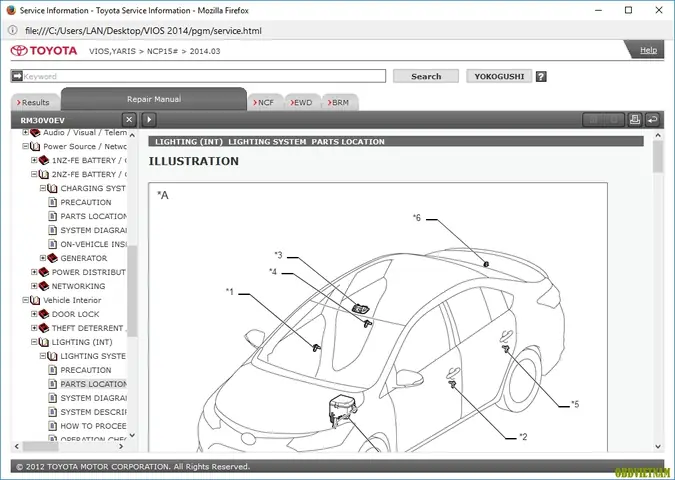

2.6. Service Information System (SIS) – Hệ thống thông tin dịch vụ
- Nội dung: Một nền tảng điện tử tích hợp toàn bộ tài liệu trên, cho phép tìm kiếm nhanh, cập nhật thường xuyên và có thể chứa video hướng dẫn.
- Đối tượng: Các trung tâm dịch vụ ủy quyền và các nhà sửa chữa chuyên nghiệp.
3. Nơi tìm kiếm và tải về tài liệu sửa chữa Toyota
3.1. Trang web chính thức của Toyota
- Toyota Global Service Information (GSI): Cung cấp các tài liệu service manual, repair manual và TSB cho các thị trường trên thế giới. Yêu cầu đăng ký tài khoản và thường có phí.
- Toyota Vietnam – Hỗ trợ kỹ thuật: Trang hỗ trợ kỹ thuật của Toyota Việt Nam cung cấp một số tài liệu miễn phí và các bản cập nhật TSB cho khách hàng chính hãng.
3.2. Các diễn đàn và cộng đồng ô tô
- Toyota Club Vietnam (toyotaclub.vn): Diễn đàn lớn với nhiều thành viên chia sẻ tài liệu PDF, kinh nghiệm sửa chữa.
- Reddit r/Toyota: Cộng đồng quốc tế, có thể tìm thấy các tài liệu tiếng Anh và hướng dẫn chi tiết.
- Diễn đàn ô tô địa phương: Nhiều thành viên thường upload tài liệu PDF, video hướng dẫn.
3.3. Các trang web tài liệu kỹ thuật
- Alldata, Mitchell1, Identifix: Các nền tảng trả phí cung cấp tài liệu chi tiết cho các nhà thầu, trung tâm dịch vụ.
- eManualOnline, ManualsLib: Cung cấp bản sao PDF của các service manual, một số tài liệu có thể tải miễn phí.
3.4. Mua bản in hoặc bản điện tử từ nhà xuất bản
- Haynes Manuals: Đôi khi có các sách hướng dẫn sửa chữa chi tiết cho một số mẫu Toyota.
- Toyota Service Information (TSI) CD/DVD: Bản CD chứa toàn bộ tài liệu, thường được bán tại các cửa hàng phụ tùng hoặc trên các trang thương mại điện tử.
3.5. Sử dụng phần mềm OBD-II kết hợp TSB
- Các phần mềm chẩn đoán như Toyota Techstream, Toyota Scan, OBD Fusion cho phép truy cập tới mã lỗi, hướng dẫn sửa chữa và thậm chí tải về các bản cập nhật phần mềm ECU.
4. Cách đọc và hiểu tài liệu sửa chữa Toyota
4.1. Cấu trúc chung của một service manual
- Mục lục: Liệt kê các chương, mục, bảng và hình ảnh.
- Giới thiệu chung: Thông tin về mẫu xe, số khung (VIN), các thông số kỹ thuật cơ bản.
- Bảo dưỡng định kỳ: Lịch bảo dưỡng, các công việc cần thực hiện theo từng km hoặc thời gian.
- Quy trình bảo dưỡng chi tiết: Bước thực hiện, dụng cụ cần dùng, moment torque, loại dầu, lọc, v.v.
- Bảng thông số kỹ thuật: Dung tích động cơ, áp suất nén, công suất, mô-men xoắn, v.v.
- Bảng mã phụ tùng: Phần phụ tùng và mã số tương ứng.
4.2. Đọc Repair Manual
- Mô tả công việc: Tóm tắt quy trình, thời gian ước tính, độ khó.
- Dụng cụ cần thiết: Danh sách dụng cụ đặc biệt (đầu vòng, công cụ tháo nắp, máy cân bằng, v.v.).
- Bước thực hiện: Thông thường được chia thành các bước có hình ảnh hoặc sơ đồ.
- Mở khóa và lắp lại: Thông số torque, hướng quay, vị trí lắp đặt.
- Kiểm tra sau sửa chữa: Kiểm tra chức năng, kiểm tra rò rỉ, kiểm tra lỗi OBD.
4.3. Sơ đồ điện (Wiring Diagram)
- Biểu tượng: Hiểu các ký hiệu điện (đèn, cảm biến, relay, ECU, v.v.).
- Màu dây: Thông thường có màu chuẩn (đỏ – nguồn, đen – đất, xanh – tín hiệu).
- Số dây: Mỗi dây thường có mã số để dễ tra cứu.
- Khối nguồn và điểm nối: Xác định nguồn cung cấp và các điểm nối chung.
4.4. Phân tích TSB
Có thể bạn quan tâm: Toyota Yaris, Vios Và Logo: Bí Quyết Lựa Chọn Xe Hơi Phù Hợp Cho Người Mới Bắt Đầu
- Tiêu đề: Thông tin về mẫu xe, năm sản xuất, vấn đề được đề cập.
- Mô tả lỗi: Các triệu chứng, mã lỗi OBD.
- Nguyên nhân: Lý do gây ra lỗi (thiết kế, lỗi linh kiện, phần mềm…).
- Giải pháp: Các bước sửa chữa, thay thế linh kiện, cập nhật phần mềm.
4.5. Sử dụng Parts Catalogue
- Tìm kiếm theo VIN: Nhập số khung để hệ thống tự động lọc các phụ tùng phù hợp.
- Lọc theo hệ thống: Chọn “động cơ”, “truyền động”, “phanh” để xem danh sách phụ tùng.
- Kiểm tra mã phụ tùng: Đảm bảo mua đúng mã để tránh sai lắp.
5. Quy trình bảo dưỡng định kỳ cho các mẫu xe Toyota phổ biến
5.1. Toyota Vios (2015-2023)
| Khoảng cách (km) | Công việc bảo dưỡng | Dụng cụ & phụ tùng cần chuẩn bị |
|---|---|---|
| 5.000 | Đổi dầu động cơ, lọc dầu, kiểm tra áp suất lốp, kiểm tra mức nước làm mát | Dầu động cơ 5W-30 (theo khuyến cáo), lọc dầu, cờ lê torque 17 Nm |
| 10.000 | Thêm bước: kiểm tra bộ lọc gió, thay lọc gió nếu cần, kiểm tra phanh, bôi trơn bản lề | Lọc gió, dầu phanh, dung dịch bôi trơn bản lề |
| 20.000 | Thay nước làm mát, kiểm tra dây curoa, thay bộ lọc nhiên liệu | Nước làm mát Toyota Long Life Coolant, dây curoa mới (nếu hỏng) |
| 30.000 | Thay bugi (nếu sử dụng bugi Iridium), kiểm tra bugi, kiểm tra hệ thống treo | Bugi NGK Iridium, dụng cụ kiểm tra khoảng cách bugi |
| 40.000 | Thay lọc gió cabin, kiểm tra bộ điều hòa | Lọc gió cabin, dung dịch làm sạch hệ thống điều hòa |
| 60.000 | Thay dây curoa cam (nếu cần), kiểm tra van EGR | Dây curoa cam OEM, dụng cụ tháo dây curoa |
| 100.000 | Đánh giá tổng thể, thay bộ truyền động (nếu có dấu hiệu mòn) | Bộ truyền động, dung dịch truyền động |
5.2. Toyota Corolla (2018-2024)
| Khoảng cách (km) | Công việc | Lưu ý |
|---|---|---|
| 5.000 | Đổi dầu & lọc dầu, kiểm tra áp suất lốp | Dầu 0W-20 (đối với động cơ 2.0L) |
| 15.000 | Thay lọc gió, kiểm tra bộ phanh, bôi trơn bản lề | Kiểm tra độ dày đĩa phanh |
| 30.000 | Thay nước làm mát, kiểm tra bộ làm mát | Đổi nước làm mát loại Toyota Super Long Life Coolant |
| 45.000 | Thay bugi, kiểm tra hệ thống đánh lửa | Bugi NGK Laser Iridium |
| 60.000 | Thay lọc nhiên liệu, kiểm tra ống nhiên liệu | Lọc nhiên liệu 3-Stage |
| 80.000 | Thay bộ lọc gió cabin, kiểm tra hệ thống điều hòa | Lọc gió cabin HEPA nếu có |
| 100.000 | Kiểm tra dây curoa cam, thay bộ truyền động nếu cần | Dây curoa cam nên thay nếu có dấu hiệu nứt hoặc mòn |
5.3. Toyota Hilux (2020-2025)
| Khoảng cách (km) | Công việc | Ghi chú |
|---|---|---|
| 5.000 | Đổi dầu động cơ, lọc dầu, kiểm tra mức dầu hộp số | Dầu động cơ 5W-40, dầu hộp số ATF Toyota |
| 10.000 | Kiểm tra bộ phanh, thay lọc gió | Kiểm tra độ dày má phanh |
| 20.000 | Đổi nước làm mát, kiểm tra ống dẫn nước | Dùng coolant Toyota Long Life |
| 30.000 | Thay lọc gió, kiểm tra dây curoa | Dây curoa phụ trợ nên kiểm tra độ căng |
| 40.000 | Thay bugi, kiểm tra hệ thống đánh lửa | Bugi NGK Iridium |
| 60.000 | Thay dầu hộp số tự động, kiểm tra bộ truyền động | Dầu ATF Toyota WS |
| 80.000 | Kiểm tra hệ thống treo, bôi trơn các khớp | Dầu bôi trơn treo (đối với phiên bản 4WD) |
| 100.000 | Đánh giá tổng thể, thay dây curoa cam nếu cần | Dây curoa cam thường có tuổi thọ 150.000 km |
6. Hướng dẫn tự sửa chữa một số lỗi thường gặp
6.1. Lỗi Check Engine Light (CEL) – Đèn Cảnh báo Động cơ
Bước 1: Đọc mã lỗi
- Sử dụng máy OBD-II (có thể là Toyota Techstream hoặc thiết bị OBD2 Bluetooth + ứng dụng như Torque, Car Scanner).
- Mã lỗi thường có dạng P0xxx hoặc P2xxx.
Bước 2: Tra cứu mã lỗi trong Service Manual hoặc TSB
- Ví dụ: P0300 – Lỗi sai số xêp ngẫu nhiên (Random Misfire).
- P0171 – Hệ thống nhiên liệu nghèo (lean condition).
Bước 3: Kiểm tra các nguyên nhân cơ bản
- P0300: Kiểm tra bugi, cuộn dây đánh lửa, cảm biến oxy, ống hút không khí.
- P0171: Kiểm tra lọc gió, ống hút, cảm biến lưu lượng không khí (MAF), ống nhiên liệu.
Bước 4: Thực hiện sửa chữa
- Thay bugi, cáp cuộn dây, làm sạch MAF, kiểm tra và thay cảm biến oxy nếu cần.
- Sau khi sửa, xoá mã lỗi bằng máy OBD và chạy xe thử.
6.2. Rò rỉ dầu động cơ
Nguyên nhân phổ biến
- Gia vị (gasket) hỏng: Đặc biệt là vòng đệm nắp cam, vòng đệm đầu xi-lanh.
- Ống dẫn dầu bị nứt.
- Vít đậy bơm dầu lỏng hoặc không siết đúng moment.
Quy trình khắc phục
- Xác định vị trí rò rỉ: Dùng giấy báo cáo dầu, lau sạch bề mặt, chạy xe để quan sát vị trí.
- Tháo các bộ phận liên quan: Ví dụ, nếu rò rỉ ở nắp cam, tháo nắp cam, làm sạch mặt gắn.
- Thay vòng đệm mới: Đảm bảo bề mặt gắn sạch dầu và bụi.
- Siết lại đúng moment torque: Tham khảo bảng torque trong Service Manual (thường từ 8-10 Nm cho vít nắp cam).
- Kiểm tra lại: Bơm dầu, khởi động, kiểm tra xem còn rò rỉ hay không.
6.3. Phanh kém hiệu quả
Nguyên nhân thường gặp
- Mức dầu phanh thấp.
- Đĩa phanh mòn.
- Ống dẫn dầu phanh bị rò rỉ.
- Bụi bẩn trong bình phanh.
Quy trình
- Kiểm tra mức dầu: Nếu thấp, nạp dầu phanh Toyota Super Long Life Brake Fluid (DOT 4).
- Kiểm tra độ dày đĩa phanh: Nếu dưới 2 mm, thay mới.
- Tháo bộ phanh: Rút ống dẫn, làm sạch, thay lọc dầu phanh nếu có.
4 Xả không khí khỏi hệ thống: Thực hiện quy trình “bleed” phanh (đạp đạp, mở van, v.v.) cho đến khi không còn bọt khí. - Kiểm tra lại: Đảm bảo phanh hoạt động mạnh mẽ, không có tiếng kêu.
6.4. Hư hỏng hệ thống làm mát (nhiệt độ quá cao)
Nguyên nhân
- Nước làm mát thiếu hoặc chất làm mát không đúng tỷ lệ.
- Rò rỉ ống làm mát hoặc đầu bơm nước.
- Quạt làm mát không hoạt động.
Quy trình
- Kiểm tra mức nước làm mát: Thêm coolant Toyota Long Life nếu thiếu.
- Kiểm tra ống và đầu bơm: Dùng dung dịch kiểm tra rò rỉ (dye) hoặc quan sát mắt.
- Kiểm tra quạt: Đo điện áp đến quạt khi nhiệt độ đạt mức bật (độ 100°C). Nếu không có điện áp, kiểm tra cảm biến nhiệt và công tắc.
- Thay thế các bộ phận hỏng: Đầu bơm nước, ống, hoặc quạt.
- Xả và rút không khí: Thực hiện quy trình xả hệ thống làm mát (đổ nước cũ, rửa, đổ nước mới, bật máy và để nhiệt độ lên cao, sau đó tắt và kiểm tra mức lại).
7. Mẹo và lưu ý khi tự sửa chữa Toyota
7.1. Đọc kỹ hướng dẫn trước khi bắt đầu
- Luôn luôn đọc toàn bộ quy trình, chuẩn bị dụng cụ và phụ tùng cần thiết. Tránh “bắt đầu” mà không biết các bước tiếp theo.
7.2. Sử dụng dụng cụ chuyên dụng
Có thể bạn quan tâm: T‑belt Toyota Land Cruiser: Giải Pháp Truyền Động Đáng Tin Cậy Cho Xe Địa Hình
- Torque wrench: Đảm bảo siết các bu lông, vít đúng moment. Sai torque có thể gây rách ren, mất cân bằng hoặc hỏng bộ phận.
- Dụng cụ tháo nắp cam, dây curoa: Các mẫu Toyota thường có thiết kế đặc biệt, dùng dụng cụ chuẩn sẽ giúp tránh hỏng.
7.3. Ghi lại các bước và số serial
- Khi tháo rời, hãy chụp ảnh hoặc ghi lại vị trí các bộ phận, dây cáp. Điều này giúp lắp lại nhanh chóng và chính xác.
7.4. Cẩn thận với các chất lỏng
- Dầu động cơ, dầu hộp số, chất làm mát: Đảm bảo không tràn ra môi trường, sử dụng thùng chứa và thu gom đúng quy định.
7.5. Kiểm tra lại sau khi hoàn thành
- Lắp xong, luôn thực hiện kiểm tra: khởi động, để đạt nhiệt độ hoạt động, kiểm tra rò rỉ, kiểm tra mã lỗi OBD, kiểm tra âm thanh bất thường.
7.6. Đừng tự động sửa chữa hệ thống điện nếu không chắc chắn
- Hệ thống điện của Toyota có nhiều cảm biến và bộ điều khiển phức tạp. Nếu không có kiến thức điện tử, hãy nhờ thợ chuyên môn.
7.7. Lưu trữ tài liệu và hồ sơ bảo dưỡng
- Ghi lại ngày, km, công việc thực hiện, phụ tùng thay thế. Điều này không chỉ giúp bạn nhớ lịch bảo dưỡng mà còn tăng giá trị xe khi bán lại.
8. Cập nhật và duy trì tài liệu sửa chữa
8.1. Theo dõi các bản cập nhật TSB
- Toyota thường phát hành các TSB để khắc phục lỗi mới phát hiện. Đăng ký nhận email từ đại lý Toyota hoặc truy cập trang web để nhận thông báo.
8.2. Sử dụng phần mềm quản lý bảo dưỡng
- Các phần mềm như Car Maintenance Log, AutoMate giúp lưu trữ lịch bảo dưỡng và nhắc nhở tự động.
8.3. Đổi mới bản sao tài liệu
- Nếu bạn sở hữu bản PDF, hãy lưu trữ ở nhiều nơi (cloud, USB) để tránh mất mát. Khi có bản cập nhật mới, thay thế bản cũ để luôn có thông tin mới nhất.
9. Kết luận
Việc sở hữu và sử dụng tài liệu sửa chữa Toyota không chỉ giúp bạn tự tin hơn trong việc bảo dưỡng, sửa chữa mà còn mang lại nhiều lợi ích thiết thực: an toàn, tiết kiệm chi phí, tăng giá trị tài sản và giảm thời gian chờ đợi tại các trung tâm dịch vụ. Bằng cách nắm vững các loại tài liệu, cách tìm kiếm, đọc hiểu và áp dụng chúng một cách chính xác, bạn sẽ có thể tự thực hiện nhiều công việc bảo dưỡng cơ bản và thậm chí một số sửa chữa phức tạp một cách an toàn.
Tuy nhiên, luôn nhớ rằng an toàn luôn là ưu tiên hàng đầu. Khi gặp phải các công việc phức tạp, thiếu dụng cụ chuyên dụng hoặc không chắc chắn về quy trình, tốt nhất là đưa xe tới các trung tâm dịch vụ ủy quyền của Toyota hoặc các xưởng sửa chữa uy tín. Đừng ngại đầu tư vào các công cụ chất lượng và tài liệu chính thống – chúng sẽ trả lại cho bạn bằng sự yên tâm và hiệu suất tối ưu cho chiếc xe yêu thích của mình.
Hãy luôn cập nhật tài liệu, duy trì lịch bảo dưỡng và không ngừng học hỏi. Khi bạn nắm vững kiến thức, mỗi chuyến đi trên con đường sẽ trở nên an toàn và trọn vẹn hơn. Chúc bạn thành công trong việc bảo trì và tận hưởng mọi hành trình cùng Toyota!
