Hộp số ô tô là một trong những hệ thống truyền động quan trọng nhất, đóng vai trò trung gian điều chỉnh mô men xoắn và tốc độ từ động cơ truyền xuống bánh xe. Hiểu rõ về hộp số giúp người lái xe vận hành hiệu quả, chủ xe chủ động bảo dưỡng và phát hiện sự cố sớm. Bài viết này sẽ cung cấp cái nhìn toàn diện, chuyên sâu về chức năng, các dạng phân loại, cấu tạo và nguyên lý hoạt động của hộp số ô tô, từ cơ bản đến nâng cao.
Có thể bạn quan tâm: Son Mâm Xe Ô Tô: Quy Trình Chuẩn, Tiêu Chí Đánh Giá & Lời Khuyên Thực Tế
Có thể bạn quan tâm: Sơn Mâm Xe Ô Tô Hà Nội: Đánh Giá Toàn Diện Về Quy Trình, Chi Phí & Gara Uy Tín
Tổng quan về hộp số ô tô
Hộp số ô tô là một tổ hợp các bộ phận cơ khí, bao gồm các bánh răng, trục, ống trượt và cơ cấu đồng tốc, được lắp đặt trong một hộp kim loại. Nhiệm vụ chính là biến đổi mô men xoắn và tốc độ từ động cơ đốt trong xuống các mức phù hợp với điều kiện vận hành thực tế của xe, đồng thời cho phép xe chuyển động ngược chiều. Hộp số đảm bảo động cơ luôn hoạt động trong dải tốc độ hiệu quả nhất, tối ưu hóa công suất và tiết kiệm nhiên liệu, đồng thời giúp người lái dễ dàng điều khiển xe mà không cần phải tắt máy khi dừng.
Có thể bạn quan tâm: Toyota Wigo Vs Hyundai Grand I10: Đánh Giá Chi Tiết Và So Sánh Toàn Diện
Tác dụng của hộp số ô tô
Để xe có thể di chuyển, nó phải vượt qua ba lực cản chính. Sức cản lăn phát sinh từ tiếp xúc giữa lốp xe và mặt đường, thay đổi theo loại mặt đường. Sức cản gió tỷ lệ nghịch với bình phương của tốc độ, trở nên nghiêm trọng khi xe chạy nhanh và phụ thuộc vào thiết kế khí động học. Sức cản gradient trên đường dốc tỷ lệ với độ dốc và khối lượng xe. Tổng hợp các lực cản này thay đổi liên tục, đòi hỏi động cơ phải cung cấp lực kéo tương ứng.
Tuy nhiên, mỗi động cơ chỉ phát huy tối đa công suất và mô men xoắn tại một dải tốc độ hẹp. Hộp số xuất hiện như một thiết bị điều chỉnh mô men và tốc độ, biến đổi tỷ số truyền để đáp ứng các yêu cầu khác nhau: khi khởi động cần mô men lớn, tốc độ thấp; khi tăng tốc cần cân bằng giữa tốc độ và lực kéo; khi cruisespeed cần tỷ số truyền nhỏ để giảm vòng tua động cơ. Như vậy, hộp số là cầu nối thiết yếu giữa khả năng của động cơ và nhu cầu thực tế của xe.
Có thể bạn quan tâm: Siêu Nhân Người Nhện Và Xe Ô Tô: Bí Quyết Lựa Chọn Xe Cho Đô Thị Hà Nội
Phân loại hộp số ô tô
Hộp số được phân loại dựa trên nhiều tiêu chí khác nhau, phản ánh sự đa dạng trong thiết kế và ứng dụng.
Phân theo kiểu truyền động:
- Hộp số cơ khí (hộp số sàn): Người lái chủ động thao tác cần số và bàn đạp côn để thay đổi tỷ số truyền. Đây là loại phổ biến, mang lại cảm giác lái trực tiếp, hiệu quả truyền lực cao.
- Hộp số tự động (AT): Sử dụng bộ chuyển đổi mô-men (torque converter) và hệ thống ly hợp tự động để thay đổi số mà không cần can thiệp của người lái. Tập trung vào sự tiện lợi và êm ái.
- Hộp số kép (DCT – Dual-Clutch Transmission): Kết hợp cấu trúc của hai hộp số cơ khí song song với hai ly hợp, cho phép thay đổi số cực nhanh, gần như không gián đoạn công suất. Thường thấy trên xe thể thao và cao cấp.
Phân theo đặc điểm cấu tạo:
- Hộp số có trục cố định: Gồm hộp số hai trục (trục sơ cấp và thứ cấp song song) và hộp số ba trục (thêm trục trung gian).
- Hộp số có trục di động (hộp số hành tinh): Sử dụng bộ truyền hành tinh để đạt được tỷ số truyền lớn trong không gian nhỏ, thường thấy ở hộp số tự động.
Phân theo cấp truyền:
- Hộp số có cấp: Có từ 3, 4, 5, 6, thậm chí 8 cấp số, mỗi cấp tương ứng một tỷ số truyền xác định.
- Hộp số vô cấp (CVT): Không có các cấp số cố định, sử dụng bộ truyền dây curoa hoặc bánh răng biến đổi liên tục để tạo ra vô số tỷ số truyền trong một phạm vi, giúp động cơ luôn hoạt động ở vùng hiệu quả nhất.
Phân theo phương pháp điều khiển:
- Điều khiển bằng tay (thủ công), bán tự động (tự động chuyển số nhưng có chế độ thủ công), và hoàn toàn tự động.
Nguyên lý hoạt động của hộp số cơ khí
Hộp số cơ khí (sàn) là nền tảng giúp hiểu rõ nguyên lý truyền động cơ bản. Dưới đây là phân tích về hai kiểu cấu tạo phổ biến.
Hộp số ngang (cho xe FF – động cơ đặt trước, cầu trước chủ động)
Cấu tạo:
- Trục sơ cấp: Nhận chuyển động từ trục khuỷu động cơ thông qua bộ ly hợp. Trên trục này có các bánh răng chủ động cố định (số 1, 2) và các bánh răng chủ động quay trơn (số 3, 4, 5) cùng bánh răng số lùi.
- Trục thứ cấp: Truyền chuyển động ra bánh xe chủ động thông qua truyền lực chính và bộ vi sai. Trên trục này có các bánh răng bị động tương ứng với từng số, trong đó bánh răng bị động số 3, 4, 5 được liên kết cứng, còn số 1, 2 và số lùi quay trơn.
- Ống trượt gài số: Lắp trên các trục, có nhiệm vụ kết nối cố định giữa bánh răng chủ động và bị động khi sang số.
- Cơ cấu đồng tốc: Giúp đồng bộ tốc độ giữa bánh răng sắp vào khớp, giảm tiếng ồn và hao mòn khi sang số.
Nguyên lý hoạt động từng số:
- Số trung gian (0): Trục sơ cấp chuyển động, bánh răng chủ động số 1, 2 quay, nhưng bánh răng bị động tương ứng quay trơn trên trục thứ cấp → không truyền lực → xe đứng yên.

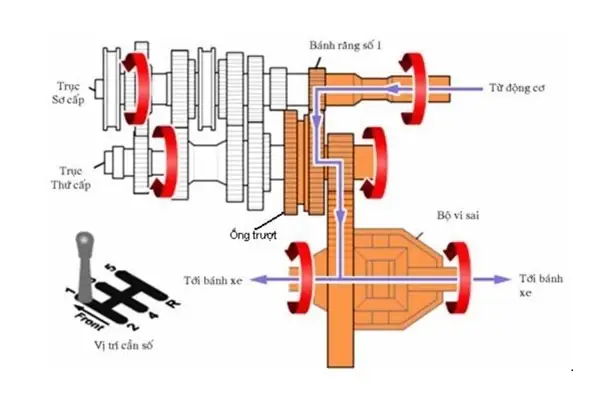

- Số 1: Ống trượt trên trục thứ cấp được đẩy sang phải, liên kết với bánh răng bị động số 1. Bánh răng chủ động số 1 (trên trục sơ cấp) kéo bánh răng bị động số 1, qua ống trượt làm trục thứ cấp quay → truyền lực với tỷ số truyền lớn nhất.
- Số 2: Tương tự số 1 nhưng ống trượt đẩy sang trái liên kết với bánh răng bị động số 2.
- Số 3: Ống trượt giữa trên trục sơ cấp được đẩy sang phải, kết nối với bánh răng chủ động số 3 (quay trơn). Bánh răng chủ động số 3 kéo bánh răng bị động số 3 (liên kết cứng với trục thứ cấp) → trục thứ cấp quay.
- Số 4: Ống trượt giữa đẩy sang trái liên kết với bánh răng chủ động số 4. Vì bánh răng chủ động và bị động số 4 có số răng bằng nhau → tỷ số truyền 1:1 (số thẳng).
- Số 5: Bánh răng chủ động số 5 có số răng nhiều hơn bị động → trục thứ cấp quay nhanh hơn trục sơ cấp → tỷ số truyền tăng, dùng để tăng tốc hoặc cruisespeed.
- Số lùi: Một bánh răng trung gian được đẩy vào ăn khớp giữa bánh răng chủ động và bị động của số lùi, làm trục thứ cấp quay ngược chiều với trục sơ cấp → xe lùi.
Hộp số ba trục
Cấu tạo:
- Trục sơ cấp: Nhận công suất từ ly hợp, có một bánh răng chủ động cố định.
- Trục trung gian: Bố trí phía dưới, có một bánh răng liên kết cứng luôn ăn khớp với bánh răng chủ động trên trục sơ cấp.
- Trục thứ cấp: Truyền chuyển động ra bánh xe. Đầu này lồng vào trục sơ cấp, đầu kia truyền ra ngoài.
Nguyên lý hoạt động: Chuyển động từ trục sơ cấp truyền qua bánh răng chủ động → bánh răng trên trục trung gian → trục trung gian → bánh răng liên kết với trục thứ cấp → trục thứ cấp quay. Nguyên lý sang số các tỷ số tương tự hộp số ngang, nhưng cấu trúc ba trục cho phép bố trí nhiều số hơn và cân đối lực tốt hơn.
Cơ cấu đồng tốc của hộp số
Khi sang số từ một số này sang số khác, tốc độ của bánh răng chủ động và bánh răng bị động cần được đồng bộ hóa để tránh tiếng kêu, sốc và hao mòn. Cơ cấu đồng tốc thực hiện điều này bằng lực ma sát.
Đồng tốc loại có khóa
Thường dùng cho các số chính (1-4) trên hộp số ngang.
- Cấu tạo: Gồm vòng đồng tốc, khóa đồng tốc, ống trượt, lò xo hãm. Khóa đồng tốc có phần lồi lên ở tâm, lắp trong rãnh của ống trượt. Vòng đồng tốc có rãnh khớp với khóa và được đặt giữa ống trượt và mặt côn của bánh răng số.
- Nguyên lý: Khi dịch chuyển cần số, khóa đẩy vòng đồng tốc vào mặt côn của bánh răng số đang quay. Lực ma sát giữa vòng đồng tốc và mặt côn làm tăng dần tốc độ của vòng đồng tốc đến khi bằng với tốc độ của ống trượt. Khi tốc độ đồng bộ, các then của ống trượt ăn khớp với rãnh của vòng đồng tốc, sau đó tiếp tục dịch để vào khớp với bánh răng số. Nếu mặt côn mòn, quá trình đồng tốc không thành công, dẫn đến tiếng kêu và khó sang số.
Đồng tốc loại không có khóa
Thường dùng cho số 5 trên một số kiểu hộp số.
- Cấu tạo: Thay khóa bằng lò xo đóng vai trò đẩy. Lò xo hãm có các vấu giữ vòng đồng tốc và định vị.
- Hoạt động: Tương tự loại có khóa nhưng cơ chế đẩy vòng đồng tốc được thực hiện bởi lực đàn hồi của lò xo thay vì khóa cơ học.
Cơ cấu vận hành hộp số
Cơ cấu này liên kết cần số trên xe với cơ cấu gài số bên trong hộp số.
- Điều khiển từ xa: Dùng cáp hoặc thanh nối truyền lực từ cần số đến hộp số. Phổ biến trên xe FF, tạo ra ít tiếng ồn, linh hoạt bố trí khoang lái.
- Điều khiển trực tiếp: Cần số gắn trực tiếp lên hộp số thông qua các thanh chuyển dịch. Dùng trên xe FR (động cơ đặt trước, cầu sau chủ động), cho thao tác nhanh, chính xác.
Việc hiểu rõ nguyên lý hoạt động của hộp số không chỉ dành cho kỹ thuật viên mà còn hữu ích cho mọi chủ xe. Kiến thức này giúp nhận biết dấu hiệu bất thường (tiếng kêu khi sang số, khó vào số, giật xe), từ đó đưa xe đến gara uy tín kịp thời. Để được tư vấn và dịch vụ bảo dưỡng, sửa chữa hộp số chuyên nghiệp, quý khách có thể tham khảo thông tin tại mercedesbinhduong.vn.
