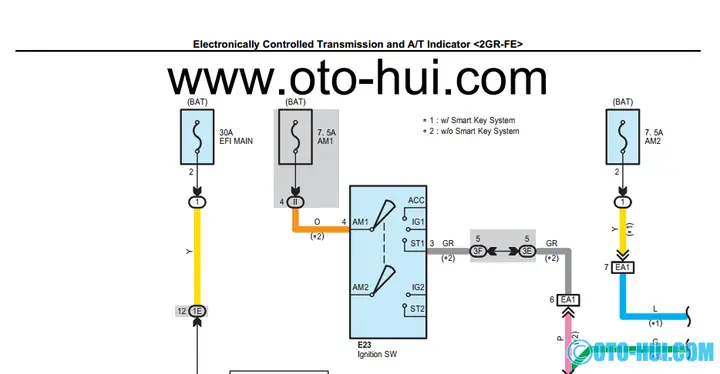

Giới thiệu chung về sơ đồ mạch điện Toyota Camry
Toyota Camry là một trong những mẫu xe sedan phổ biến nhất trên thị trường, được đánh giá cao về độ bền, an toàn và tiết kiệm nhiên liệu. Tuy nhiên, như bất kỳ chiếc xe ô tô nào, Camry cũng có thể gặp phải những vấn đề liên quan đến hệ thống điện. Để khắc phục hiệu quả các sự cố này, việc nắm vững sơ đồ mạch điện xe Toyota Camry là điều vô cùng quan trọng. Sơ đồ mạch điện không chỉ giúp bạn xác định được nguồn gốc của sự cố mà còn là công cụ hỗ trợ trong quá trình bảo dưỡng và sửa chữa.
Trong bài viết này, chúng ta sẽ đi sâu vào cách đọc và hiểu sơ đồ mạch điện của Toyota Camry, phân tích các mạch quan trọng, và cung cấp những hướng dẫn cụ thể để tự sửa chữa những lỗi thường gặp mà không cần đến thợ chuyên nghiệp.
1. Tìm hiểu sơ đồ mạch điện Camry: Các thành phần chính
1.1 Hệ thống nguồn điện: Pin và bộ sạc
- Pin 12V: Nguồn năng lượng chính cho toàn bộ hệ thống điện của xe.
- Bộ sạc (Alternator): Tạo ra dòng điện và sạc pin khi động cơ chạy.
- Quan rã (Rectifier): Chuyển đổi dòng xoay chiều (AC) жүйs từ bộ sạc thành dòng một chiều (DC) cho pin.
Trong sơ đồ, pin thường được kí hiệu là “12V”, bộ sạc là “ACC” hoặc “Alternator”, và quan rã là “Rectifier”.
1.2 Hệ thống điều khiển điện (ECU & BCM)
- ECU (Engine Control Unit): Điều khiển các chức năng của động cơ, như khởi động, nồng độ nhiên liệu, bơm oxy.
- BCM (Body Control Module): Đảm bảo các chức năng ngoại vi như đènumpy, cửa, cửa Publikum.
Các mạch liên quan tới ECU và BCM thường được chia thành các “sub‑modules” trong sơ đồ, ví dụ “ECU Power”, “BCM Power”, “ECU Ground”.
1.3 Hệ thống chiếu sáng và điều khiển ánh sáng
- Đèn pha, đèn hậu, đèn tín hiệu: Kết nối với các cánh cửa, cảm biến độ sáng, và bộ điều khiển đèn (Light Control Module).
- Đèn pha LED: Thường có mạch riêng để bảo vệ và điều chỉnh độ sáng.
Trong sơ đồ, các mạch này thường được ký hiệu bởi “LCM” (Light Control Module) và “LED Power”.
1.4 Hệ thống cảm biến và bộ truyền cảm biến
Có thể bạn quan tâm: Sơ Đồ Chuỗi Cung Ứng Của Toyota: Phân Tích Chi Tiết Và Ứng Dụng
- Cảm biến nhiệt độ, áp suất, mức nhiên liệu დაშ: Tất cả đều được kết nối với ECU qua các dây tín hiệu.
- Cảm biến ABS, TCS: Gắn vào BCM hoặc một Module riêng.
Các mạch này thường có “Signal” và “Ground” riêng biệt, có thể được đánh dấu bằng “+” và “-”.
1.5 Hệ thống an toàn và Mohammed
- Bảo vệ lớp (Fuses): Bảo vệ các mạch khỏi quá tải.
- Rơle (Relays): Được sử dụng để điều khiển tải lớn như động cơ, hệ thống làm lạnh, hoặc hệ thống truyền tải.
Các rơle thường được ký hiệu như “RLY” hoặc “Relay”, và fuse là “FUSE”.
2. Cách đọc sơ đồ mạch điện Camry
2.1 Xác định các ký hiệu
- Dây nguồn: Thường được ký hiệu bằng “+12V” hoặc “Power”.
- Dây tín hiệu: Ký hiệu “Signal” hoặc “Data”.
- Dây nối đất: “Ground” hoặc “GND”.
2.2 Phân loại mạch theo chức năng
- Mạch nguồn: Liên quan đến pin, bộ sạc và nguồn chính.
- Mạch điều khiển: Liên quan đến ECU, BCM, và các module điều khiển.
- Mạch tải: Định nghĩa các thiết bị tiêu thụ lớn như điều hòa, động cơ, và các thiết bị ngoại vi.
2.3 Sử dụng bảng màu
- Đỏ: Dây nguồn chính (12V).
- Xanh: Dây tín hiệu.
- Đen: Dây nối đất.
- Vàng: Dây bảo vệ (fuse).
Bảng màuuesday giúp phân biệt nhanh các loại dây khi kiểm tra.
2.4 Kiểm tra đường dẫn
- Bước 1: Xác định pin nguồn chính.
- Bước 2: Theo dõi các dây dẫn tới từng module.
- Bước 3: Kiểm tra các fuse và rơle.
3. Các lỗi thường gặp và cách khắc phục

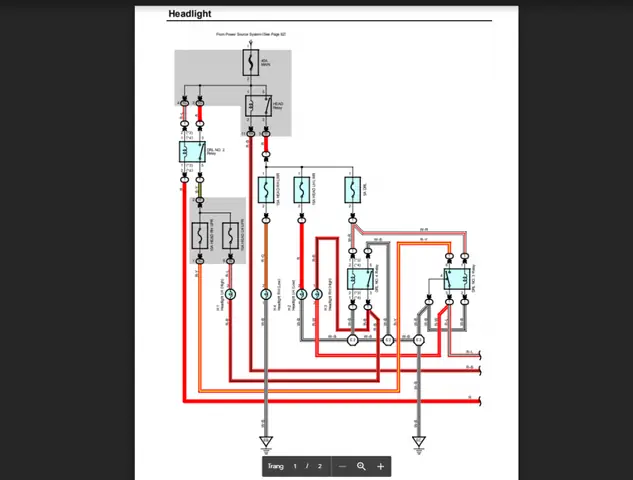

3.1 Đèn pha không sáng
Nguyên nhân수:
– Rơle đèn pha hỏng.
– Fuse đèn pha đã nổ.
– Dây dẫn bị mỏng hoặc ngắt.
Khắc phục:
1. Kiểm tra fuse đèn pha ( “””
2. Kiểm tra rơle đèn pha (đặt một rơle mới).
3. Kiểm tra dây dẫn với multimeter.
Có thể bạn quan tâm: So Sánh Xe I10 Và Toyota Wigo: Lựa Chọn Nào Phù Hợp Với Bạn?
3.2 Pin không sạc đúng cách
Nguyên nhân:
– Bộ sạc hoặc quan rã hỏng.
– Dây dẫn đến pin bị tắt.
Khắc phục:
1. Kiểm tra điện áp tại pin khi động cơ chạy (12-14V).
2. Kiểm tra dây dẫn từ bộ sạc đến pin.
3. Thay bộ sạc/quan rã nếu cần.
3.3 Khởi động khóacial
Nguyên nhân:
– Rơle khởi động hỏng.
– Pinκρι.
– Dây dẫn khởi động bị ngắt.
ර
Khắc phục:
1. Kiểm tra rơle khởi động.
2. Kiểm tra pin (độ sạc).
3. Kiểm tra dây dẫn khởi động.
3.4 Hệ thống điều khiển ánh sáng tự động không hoạt động
Nguyên nhân:
– Cảm biến độ sáng hỏng.
– Bộ điều khiển đèn (LCM) bị lỗi.
Khắc phục:
1. Kiểm tra cảm biến độ sáng (đặt trong ánh sáng mạnh).
2. Kiểm tra LCM (có thể cần thay thế).
3.5 Hệ thống lấy nhiệt không làm lạnh
Nguyên nhân:
– Rơle điều hòa hỏng.
– Dây dẫn điều hòa bị ngắt.
Khắc phục:
1. Kiểm tra rơle điều hòa.
2. Kiểm tra dây dẫn và hệ thống làm lạnh.
4. Hướng dẫn bảo dưỡng thường xuyên
4.1 Kiểm tra pin
- Kiểm tra điện áp lúc tắt động cơ: 12.5V-13V.
- Kiểm tra độ sạch của cực pin: không có oxi, cặn bẩn.
- Thay pin mỗi 5-7 năm tùy theo điều kiện sử dụng.
4.2 Kiểm tra fuse và rơle
Có thể bạn quan tâm: So Sánh Toyota Wigo Và Mitsubishi Mirage
- Kiểm tra fuse bằng mắt thường: băng màu trắng, không bị nứt.
- Kiểm tra rơle bằng cách thay rơle mới thử.
4.3 Kiểm tra dây dẫn
- Kiểm tra độ dày và độ bền của dây dẫn.
- Sử dụng multimeter để kiểm tra độ liên tục (continuity).
4.4 Kiểm tra cảm biến
- Đảm bảo cảm biến không bị trầy xước, dơ.
- Kiểm tra tín hiệu bằng oscilloscope nếu có.
4.5 Kiểm tra lưới nội bộ
- Đảm bảo không có rò rỉ nước trong lưới.
- Kiểm tra độ ẩm trong hư.
5. Công cụ hỗ trợ
- Multimeter: Kiểm tra điện áp, dòng điện, liên tục.
- Oscilloscope: Kiểm tra tín hiệu phức tạp.
- Sơ đồ mạch điện: Tải xuống từ trang chủ Toyota hoặc từ các diễn đàn.
- Sổ ghi chép: Ghi lại kết quả kiểm tra.
6. Mẹo nhanh để xử lý sự cố nhanh
- Xác định nguồn lỗi: Xác định xem lỗi nằm ở mạch nguồn hay mạch điều khiển.
- Sử dụng “source‑to‑ground” test: Kiểm tra liên tục từ nguồn đến đất.
- Thay rơle thử: Nếu rơle hỏng, thay ngay để nhanh chóng khắc phục.
- Kiểm TECH: Kiểm tra mức pin, điện áp, và tình trạng fuse.
- Sử dụng tài liệu: Luôn tham khảo sơ đồ mạch điện chính thức.
7. Kết luận
Sơ đồ mạch điện xe Toyota Camry là tài liệu sống, giúp bạn hiểu rõ cách thức hoạt động của các mạch điện và nhanh chóng phát hiện ra các sự cố. Khi bạn đã nắm vững cách đọc sơ đồ, xác định các dây, nguồn, cảm biến và rơle, việc sửa chữa sẽ trở nên dễ dàng hơn nhiều. Bên cạnh đó, việc bảo dưỡng định kỳ và kiểm tra các mạch điện sẽ giúp xe luôn trong tình trạng hoạt động tốt, tránh những trục trặc không mong muốn.
Nếu bạn gặp phải vấn đề phức tạp hơn, hãy tham khảo kỹ lưỡng tài liệu chính thức hoặc tìm kiếm sự hỗ trợ từ các kỹ thuật viên chuyên nghiệp. Nhớ rằng, an toàn luôn là ưu tiên hàng đầu khi làm việc với hệ thống điện của xe. Hãy thận trọng, kiên nhẫn và luôn giữ một contempla sổ ghi chép chi tiết để nâng cao hiệu quả bảo dưỡng và sửa chữa.
