Giới thiệu

Toyota Vios là một trong những dòng xe hơi phổ biến nhất tại Việt Nam, được ưa chuộng vì thiết kế tinh tế, tính năng hiện đại và độ bền cao. Trong khi những tính năng nâng hạ kính tự động mang lại sự tiện lợi đáng kể, vấn đề khi hệ thống này gặp trục trặc có thể gây khó khăn cho người lái. Để khắc phục hoặc bảo trì hệ thống nâng hạ kính một cách hiệu quả, việc hiểu rõ sơ đồ mạch điện (circuit diagram) của Toyota Vios là điều không thể thiếu.

Bài viết này sẽ cung cấp một cái nhìn sâu sắc vào sơ đồ mạch điện của Toyota Vios, giải thích từng thành phần, quy trình lắp ráp, và cách khắc phục những lỗi phổ biến trong hệ thống nâng hạ kính. Đặc biệt, chúng ta sẽ tập trung vào cách đọc, hiểu và áp dụng sơ đồ mạch điện vào thực tế sửa chữa.

1. Tổng quan về hệ thống nâng hạ kính Toyota Vios

Hệ thống nâng hạ kính của Toyota Vios bao gồm ba thành phần chính:

Mô-đun điều khiển cửa (Door Control Module, DCM)
Đây là bộ trung tâm nhận tín hiệu từ nút điều khiển trên cửa và chuyển đổi thành tín hiệu điều khiển cho động cơ nâng hạ kính.
Mô-đun này còn nhận dữ liệu từ các cảm biến an toàn (sensors) để kiểm tra tình trạng kính trước khi thực hiện nâng hoặc hạ.
Động cơ nâng hạ kính
Động cơ DC thông thường, được gắn vào khung kính.
Động cơ có hai trạng thái: Nâng (positive) và Hạ (negative).
Động cơ được điều khiển qua dây cáp điện và tín hiệu từ DCM.
Cảm biến vị trí kính
Cảm biến limit switch (cảm biến giới hạn) được đặt ở vị trí tối đa và tối thiểu của kính.
Chúng gửi tín hiệu ngắt (cut-off) tới DCM khi kính đạt đến vị trí cuối cùng, ngăn ngừa quá tải và hỏng hóc.

Điều quan trọng là mọi thành phần này phải hoạt động đồng bộ, giữ cho mạch điện trong hệ thống luôn được bảo vệ và ổn định.

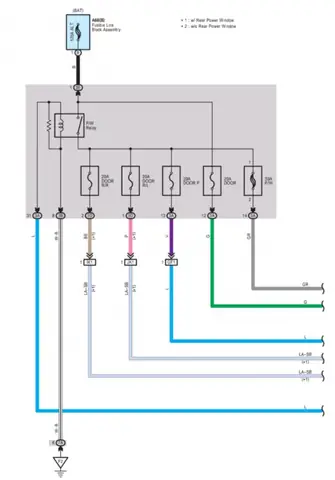

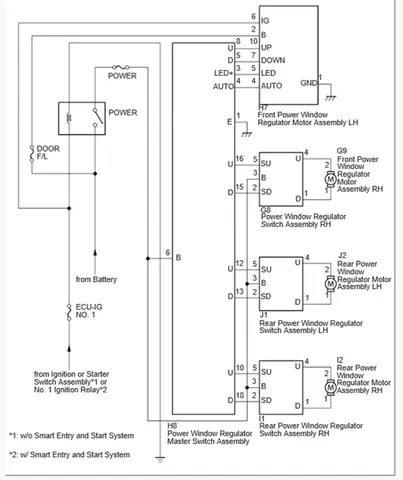

2. Cấu trúc sơ đồ mạch điện của Toyota Vios

Sơ đồ mạch điện (circuit diagram) cung cấp một bản đồ trực quan các liên kết điện, điện áp và dòng điện trong hệ thống. Đối với Toyota Vios, sơ đồ thường được chia thành các phần sau:

2.1. Mạch nguồn (Power Supply)

Pin 12V: Pin chính cung cấp nguồn điện cho toàn bộ hệ thống.
Bộ điều chỉnh điện áp (Voltage Regulator): Đunschuk đường 12V, ổn định điện áp đến 12V ± 0.5V.
Kích hoạt DCM: Khi nút trên cửa được bật, tín hiệu từ 12V tới DCM sẽ kích hoạt quá trình truyền tín hiệu tới động cơ kính.

Lưu ý: Đảm bảo rằng pin 12V luôn trong tình trạng đầy đủ, không bị quá tải hoặc xuống dưới 11.5V.

2.2. Mạch điều khiển (Control Circuit)

Sơ Đồ Mạch Điện Toyota Vios Nâng Hạ Kính

Có thể bạn quan tâm: Số Hotline Bảo Hành Toyota Phú Mỹ Hưng: Hướng Dẫn Chi Tiết Và Các Dịch Vụ Đáng Tin Cậy

Nút điều khiển (Switch): Khi người lái nhấn nút, tín hiệu được gửi tới DCM.
Định tuyến tín hiệu tăng/giảm: DCM phân loại tín hiệu thành “Nâng” hoặc “Hạ” bằng cách thay đổi polarity của dây cáp tới động cơ.
Cảm biến an toàn: Nếu cảm biến vị trí kính báo “đạt giới hạn”, DCM ngắt tín hiệu để tránh hư hỏng động cơ.

2.3. Mạch động cơ (Motor Circuit)

Động cơacky: Có hai đường dây chính: Dây + (positive) và Dây – (negative).
Bảo vệ quá dòng: Một trong hai cách thường dùng là fuse (đầu chì) hoặc circuit breaker (bộ ngắt mạch) để tránh quá tải.
Điều chỉnh tốc độ: Một số mẫu Vios có thêm PWM (Pulse Width Modulation) để điều chỉnh tốc độ nâng hạ kính.

2.4. Mạch cảm biến (Sensor Circuit)

Limit switches: Khi kính đạt vị trí tối đa hoặc tối thiểu, switch sẽ ngắt mạch, gửi tín hiệu tới DCM.
Cảm biến an toàn (Safety Sensor): Phát hiện vật cản (ví dụ: tay của người lái) và ngắt tín hiệu ngay lập tức.

Tip: Kiểm tra thường xuyên tình trạng kẽ nối và độ dính của các switch, vì sự mài mòn có thể dẫn đến tín hiệu không đúng.

2.5. Mạch bảo vệ (Protection Circuit)

Diodes: Đặt diodes bảo vệ chống lại điện áp ngược (reverse voltage).
Capacitors: Hòa trộn nhiễu điện (noise) và ổn định dòng điện.
Grounding: Đảm bảo mọi thành phần được nối đất (ground) chính xác để tránh hiện tượng “short circuit”.

3. Cách đọc sơ đồ mạch điện Toyota Vios

Để đọc sơ đồ một cách chính xác, bạn cần hiểu rõ các ký hiệu và mã số thường dùng trong mạch điện ô retur.

Ký hiệu	Ý nghĩa
+	Dây điện dương (positive)
–	Dây điện âm (negative)
GND	Đất (ground)
SW	Switch (nút)
DC	Động cơ di động (DC motor)
PS	Power Supply (điện nguồn)
DCM	Door Control Module
S1 / S2	Limit switches (điểm giới hạn)
F	Fuse (đầu chì)
CB	Circuit Breaker (bộ ngắt mạch)
PWM	Pulse Width Modulation (điều chỉnh tốc độ)

Cách thực hành:
1. Xác định nguồn điện chính (pin 12V).
2. Theo dõi các đường dây tới DCM, rồi từ DCM tới động cơ.
3. Kiểm tra các switch và cảm biến liên quan.
4. Đánh dấu các mạch bảo vệ (diodes, fuse, capacitor).

4. Các lỗi phổ biến và cách khắc phục

4.1. Lỗi 1: Nâng hạ kính không hoạt động

Nguyên nhân:
– Pin 12V suy yếu.
– DCM bị hỏng.
– Động cơ bị hỏng hoặc có sự ngắt mạch.
– Switch hoặc limit switch bị rách.

Khắc phục:
1. Kiểm tra điện áp pin 12V. Nếu dưới 11.5V, thay pin.
2. Kiểm tra DCM bằng multimeter để xem có tín hiệu từ nút không. Nếu không, thay DCM.
3. Kiểm tra động cơ bằng cách cắm nguồn trực tiếp (đừng làm cho mạch chính). Nếu động cơ không chạy, thay động cơ.
4. Kiểm tra limit switches bằng cách sử dụng Tmax. Nếu không phản hồi, thay switch.

Có thể bạn quan tâm: Sách Hướng Dẫn Thay Dầu Xe Toyota Vỏ 2006: Hướng Dẫn Chi Tiết Và Hữu Ích

4.2. Lỗi 2: Kính nâng lên nhưng không hạ

Nguyên nhân:
– Limit switch “dưới” (Low) bị hỏng, ngắt tín hiệu hạ.
– DCM bị lỗi logic.
– Động cơ bị ngược dòng (reverse polarity).

Khắc phục:
1. Kiểm tra switch Low. Nếu không hoạt động, thay thế.
2. Kiểm tra polarity của dây động cơ. Nếu ngược, chỉnh sửa優惠.
3. Thử thay DCM nếu vẫn chưa hạ.

4.3. Lỗi 3: Kính hạ nhưng không nâng

Nguyên nhân:
– Limit switch “trên” (Top) bị hỏng.
– DCM không truyền tín hiệu nâng.
– Động cơ có vấn đề khi nâng.

Khắc phục:
1. Kiểm tra switch Top. Nếu hỏng, thay.
2. Kiểm tra DCM và logic điều khiển.
3. Kiểm tra động cơ nâng bằng cách cắm nguồn. Nếu không chạy, thay động cơ.

4.4. Lỗi 4: Kính dừng giữa chừng

Nguyên nhân:
– Cảm biến an toàn phát hiện vật cản.
– Động cơ bị quá tải.
– DCM có lỗi logic.

Khắc phục:
1. Kiểm tra cảm biến an toàn. Nếu gặp vật cản, xoá bỏ.
2. Kiểm tra dòng điện động cơ; nếu quá tải, kiểm tra fuse/circuit breaker.
3. Kiểm tra DCM và logic.

4.5. Lỗi 5: Động cơ rung hoặc tiếng ồn

Nguyên nhân:
– Dụng cụ rối (bơm, o-rings).
– Động cơ bị hỏng cơ học.
– DCM kích hoạt quá nhanh.

Khắc phục:
1. Kiểm tra bơm, o-rings. Thay nếu cần.
2. Kiểm tra động cơ; nếu rung, thay hoặc sửa.
3. Kiểm tra DCM; nếu logic quá nhanh, điều chỉnh.

5. Bước thực hiện sửa chữa

Có thể bạn quan tâm: Start Stop Trên Toyota Camry 2007 Tại Hà Nội

5.1. Chuẩn bị công cụ

Công cụ	Mô tả
Multimeter	Đo điện áp, dòng, tiếp nối.
Kết tắt (Soldering Iron)	Solder lại các đỉnh kẽ nối.
Râp tay (Screwdriver set)	Mở kho жақ.
Pin 12V mới	Thay pin khi cần.
DCM mới	Nếu DCM bị hỏng.
Động cơ mới	Khi động cơ hỏng.
Switch limit mới	Thay thế khi hư hỏng.

5.2. Mở cửa và truy cập DCM

Tắt nguồn: Rút pin 12V hoặc tắt cầu cắt.
Mở panel nội thất: Sử dụng cờ dập hoặc lưỡi rèn để cắt panel.
Tìm DCM: Thường nằm dưới khung cửa hoặc gắn trên khung kính.
Gỡ DCM: Tháo các vít, cắm các dây điện.

5.3. Kiểm tra mạch điện

Kiểm tra pin: Đo 12V.
Kiểm tra DCM: Bật nguồn, đọc tín hiệu từ nút.
Kiểm tra động cơ: Cắm nguồn trực tiếp.
Kiểm tra switch: Dùng multimeter để kiểm tra tiếp nối.

5.4. Sửa chữa hoặc thay thế

Thay pin nếu cần.
Solder lại các kẽ nối bị oxi.
Thay DCM nếu không có tín hiệu.
Thay động cơ nếu không chạy.
Thay switch khi hỏng.

5.5. Kiểm tra lại

Bật nguồn: Thử nâng và hạ kính.
Kiểm tra tốc độ: Đảm bảo không rung, tiếng ồn.
Kiểm empreendedor: Đảm bảo kính dừng đúng vị trí.

6. Lưu ý bảo trì định kỳ

Kiểm tra pin 12V: Mỗi 6 tháng, thay pin nếu điện áp thấp hơn 11.5V.
Dọn sạch: Định kỳ lau sạch khung kính, tránh bụi và chất lỏng.
Thay dầu giảm chấn: Đối với các mẫu có bơm giảm chấn, thay dầu theo hướng dẫn của nhà sản xuất.
Kiểm tra limit switches: Kiểm tra độ dính, độ mài mòn.
Bảo vệ chống rò rỉ: Đặt vật liệu chống ẩm (silicone) xung quanh các khung kính.

7. Tóm tắt

Sơ đồ mạch điện Toyota Vios là công cụ quan trọng giúp hiểu cách các thành phần nâng hạ kính kết nối (.DCM, động cơ, limit switches).
Việc đọc sơ đồ đúng cách giúp nhanh chóng xác định nguyên nhân lỗi và tiến hành sửa chữa.
Các lỗi phổ biến thường liên quan đến pin, DCM, động cơ, switch và cảm biến an toàn.
Bằng cách làm theo các bước kiểm tra và sửa chữa, bạn có thể khắc phục hầu hết các sự cố liên quan đến nâng hạ kính.
Định kỳ bảo trì giúp giảm thiểu rủi ro hư hỏng và kéo dài tuổi thọ hệ thống.

8. Tài liệu tham khảo

τικές:

Toyota Vios Service Manual 2022 – Tài liệu chính thức từ nhà sản xuất.
Diagnostic Trouble Codes (DTC) – Mã lỗi thường gặp trong hệ thống cửa.
Mạch điện ô tô cơ bản – Sách chuyên ngành về điện tử ô tô.

Kết luận

Sơ đồ mạch điện không chỉ là một bản vẽ kỹ thuật mà còn là chìa khóa giúp bạn hiểu và khắc phục mọi vấn đề liên quan đến nâng hạ kính của Toyota Vios. Khi bạn nắm vững sơ đồ, có thể đọc, phân tích và sửa chữa nhanh chóng, tiết kiệm chi phí và thời gian. Hãy luôn Griffin bảo trì định kỳ và tuân thủ các hướng dẫn an toàn để hệ thống của bạn luôn hoạt động ổn định và an toàn.
