Sơ Đồ Hộp Số Xe Ô Tô: Cấu Tạo, Nguyên Lý và Ứng Dụng Thực Tế

Sơ đồ hộp số xe ô tô là một trong những hệ thống cơ khí phức tạp và quan trọng nhất, đóng vai trò trung tâm trong việc truyền lực từ động cơ đến bánh xe. Hiểu rõ nguyên lý hoạt động và cấu tạo của nó không chỉ là kiến thức nền tảng cho người lái xe mà còn là chìa khóa để chủ động bảo dưỡng, phát hiện sớm các dấu hiệu bất thường và tối ưu hóa trải nghiệm cầm lái. Bài viết này sẽ phân tích chuyên sâu về sơ đồ hộp số xe ô tô, từ các thành phần cơ bản, phân loại công nghệ hiện đại đến những ứng dụng thực tiễn giúp bạn khai thác tối đa “xế cưng” của mình.

Có thể bạn quan tâm: Yangwang U9: Siêu Xe Điện Byd Công Bố Giá Bán Chính Thức

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết: Rửa Xe Ô Tô Tại Đà Nẵng Sơn Trà – Địa Chỉ Uy Tín & Dịch Vụ Chất Lượng

Tổng Quan Về Hệ Thống Hộp Số Trong Ô Tô

Về bản chất, sơ đồ hộp số xe ô tô là một hệ thống truyền động cơ giới hoặc điện tử, có nhiệm vụ điều chỉnh mô-men xoắn và tốc độ từ động cơ truyền xuống các bánh xe. Động cơ đốt trong hoặc động cơ điện thường hoạt động trong một dải vòng tua tối ưu (ví dụ từ 2000-4000 vòng/phút), trong khi nhu cầu tốc độ của xe lại thay đổi liên tục từ 0 đến trên 200 km/h. Hộp số đóng vai trò “cầu nối” thông minh, cung cấp nhiều tỷ số truyền khác nhau (số) để đảm bảo động cơ luôn chạy trong dải vòng tua hiệu quả nhất, từ đó cân bằng giữa sức mạnh (để tăng tốc, vượt dốc) và tiết kiệm nhiên liệu.

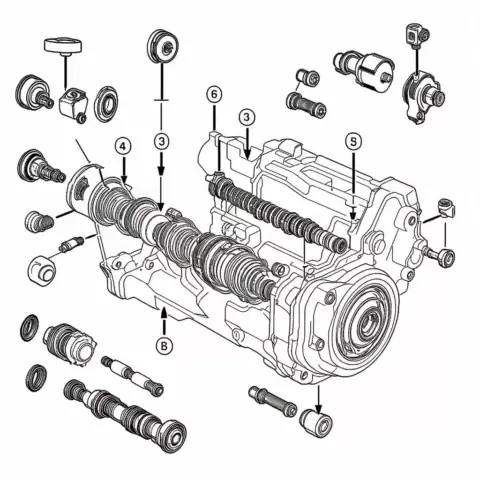

Cấu trúc cơ bản của hộp số bao gồm: trục đầu vào (nối với output của động cơ), trục đầu ra (nối với trục dẫn động), các bộ bánh răng với tỷ số truyền khác nhau, cơ cấu chuyển đổi số (cần số, bàn đạp ly hợp, hệ thống piston/xilanh), và thùng chứa dầu bôi trơn/làm mát. Khi thay đổi số, cơ cấu này sẽ liên kết trục đầu vào với trục đầu ra thông qua các bánh răng có tỷ số truyền phù hợp, từ đó thay đổi tốc độ quay của bánh xe so với vòng tua động cơ.

Có thể bạn quan tâm: Top 5 Địa Điểm Rửa Xe Ô Tô Chất Lượng Nhất Quận 4 (2026)

Phân Loại Chi Tiết Các Công Nghệ Hộp Số Hiện Đại

Thị trường hiện nay đã phát triển vượt xa khái niệm hộp số sàn (MT) hay tự động (AT) thủy lực đơn giản. Dưới đây là phân tích chuyên sâu về từng dòng công nghệ phổ biến.

Hộp Số Sàn (MT – Manual Transmission)

Đây là dạng hộp số nguyên thủy, yêu cầu người lái thao tác trực tiếp bằng cần số và bàn đạp ly hợp để kết nối/ngắt kết nối lực giữa động cơ và hộp số.

• Nguyên lý hoạt động: Khi đạp ly hợp, bàn đạp sẽ tách đĩa ly hợp, ngắt tải trực tiếp từ động cơ. Người lái dùng cần số để di chuyển thanh chọn số, thông qua cơ cấu trượt-chọn (synchro) để khớp các bánh răng có tốc độ tuyến tính tương ứng trước khi chúng gắn kết. Đồng bộ (synchro) là bộ phận then chốt, giúp các bánh răng có thể “bắt” nhau một cách êm ái mà không gây tiếng va.
• Ưu điểm nổi bật: Kiểm soát hoàn toàn thời điểm và mức độ tăng/giảm tốc; hiệu quả truyền động cao (mất ít năng lượng hơn); độ bền cơ học rất cao nếu vận hành đúng kỹ thuật; chi phí sản xuất và sửa chữa thấp.
• Nhược điểm: Phức tạp với người mới học lái, dễ gây tắc nghẽn giao thông; trong điều kiện đô thị đông đúc, việc đạp côn liên tục gây mệt mỏi; khó tích hợp với các hệ thống hỗ trợ lái tiên tiến như tự động dừng-khởi động (Start-Stop) một cách trơn tru.

Hộp Số Tự Động Thủy Lực (AT – Automatic Transmission with Torque Converter)

Đây là dạng hộp số tự động kinh điển, sử dụng bộ chuyển đổi mô-men xoắn (torque converter) thay thế cho ly hợp cơ khí.

• Nguyên lý hoạt động: Torque converter là một bộ phận hình phễu, hoạt động dựa trên nguyên lý truyền lực qua chất lỏng (dầu hộp số). Nó gồm 3 bộ phận chính: bơm (pump) nối với động cơ, tua (turbine) nối với trục đầu vào hộp số và phanh định hướng (stator) cố định. Khi động cơ quay, bơm phun dầu ra tua, làm tua quay và truyền lực. Phanh định hướng giúp tăng mô-men xoắn ở dải vòng tua thấp. Hệ thống phanh và bộ số đa tốc độ (thường 4, 6, 8 số) bên trong sẽ được điều khiển bởi một hệ thống thủy lực phức tạp và bộ điều khiển điện tử (TCU) để chuyển số tự động dựa trên tải trọng, vòng tua động cơ và tốc độ xe.
• Ưu điểm: Vận hành cực kỳ êm ái, thuận tiện (không cần đạp côn, thao tác tay); phù hợp hoàn hảo với giao thông đô thị.
• Nhược điểm: Hiệu quả truyền động thấp hơn MT (khoảng 85-90% so với 95%+ của MT) do hao hụt trong torque converter; cấu tạo phức tạp, chi phí sản xuất và sửa chữa cao; trọng lượng lớn.

Hộp Số Vô Cấp (CVT – Continuously Variable Transmission)

CVT không có các bánh răng cố định mà thay vào đó sử dụng một cặp puli (bánh răng hình chữ V) có thể thay đổi đường kính hoạt động liên tục.

• Nguyên lý hoạt động: Một pulley nối với động cơ (input pulley) và một pulley nối với bánh xe (output pulley). Bằng cách thay đổi khoảng cách giữa hai bánh răng chữ V trên mỗi pulley (thông qua hệ thống piston thủy lực), tỷ số truyền có thể thay đổi một cách liên tục và mượt mà. Điều này cho phép động cơ luôn hoạt động ở vòng tua tối ưu nhất cho từng điều kiện tải trọng và tốc độ.
• Ưu điểm: Tiết kiệm nhiên liệu vượt trội, nhất trong điều kiện thành phố; tăng tốc êm ái, không có cảm giác giật khi chuyển số; kết cấu cơ khí đơn giản hơn AT truyền thống.
• Nhược điểm: Cảm giác lái “như xe máy điện” (thiếu cảm xúc chuyển số), không có các điểm tỷ số cố định; hiệu suất truyền động thấp nhất trong các loại hộp số tự động (khoảng 80-85%); dây curoa/chained có thể gây ra tiếng ồn “xì xì” đặc trưng ở tốc độ cao; chi phí thay thế puli/dây có thể cao.

Hộp Số Ly Hợp Kép (DCT – Dual-Clutch Transmission)

Đây là công nghệ kết hợp ưu điểm của MT (hiệu quả truyền động) và AT (tự động hóa).

• Nguyên lý hoạt động: DCT có hai trục ly hợp và hai bộ bánh răng số độc lập (một cho số lẻ: 1,3,5,7… và một cho số chẵn: 2,4,6,Reverse). Khi xe đang chạy ở số 1, hệ thống đã chuẩn bị sẵn số 2 trên trục ly hợp thứ hai. Khi cần sang số, cơ cấu ly hợp thứ hai sẽ kết nối gần như tức thì, tạo ra sự chuyển số cực nhanh (hàng chục mili-giây). Quá trình này được điều khiển bởi bộ điều khiển điện tử (TCU) cực kỳ thông minh, dự đoán thao tác của người lái dựa trên tải trọng, vòng tua và lịch sử lái.
• Ưu điểm: Chuyển số cực nhanh, mượt mà, không có gián đoạn lực truyền; hiệu quả nhiên liệu cao (gần bằng MT); mang lại cảm giác lái thể thao, chủ động.
• Nhược điểm: Cấu tạo rất phức tạp, chi phí sản xuất và sửa chữa cao; trong điều kiện giao thông đông đúc, có thể gây xóc khi chuyển số chậm; đòi hỏi dầu hộp số chuyên dụng và bảo dưỡng định kỳ nghiêm ngặt.

Hộp Số Bán Tự Động (AMT – Automated Manual Transmission)

AMT về cơ bản là một hộp số sàn được “tự động hóa” bằng hệ thống điện tử và cơ khí.

• Nguyên lý hoạt động: Thay vì người lái đạp ly hợp và thao tác cần số, AMT sử dụng các actuator (động cơ điện hoặc thủy lực) để tự động thực hiện thao tác ly hợp và chuyển số. TCU sẽ ra lệnh cho các actuator dựa trên tín hiệu từ cảm biến vòng tua, tốc độ xe và vị trí ga.
• Ưu điểm: Chi phí sản xuất thấp hơn nhiều so với AT/DCT; hiệu quả nhiên liệu tốt (gần bằng MT); nhẹ.
• Nhược điểm: Trải nghiệm chuyển số thường chậm, giật, không mượt mà như AT/DCT; độ bền và độ ồn phụ thuộc rất lớn vào chất lượng lập trình và cơ cấu cơ khí; thường chỉ xuất hiện trên các dòng xe nhỏ, giá rẻ.

Có thể bạn quan tâm: Đánh Giá Chi Tiết Quạt Điện 12v Dc Mini Có Kẹp Xe Ô Tô

Lợi Ích Thực Tế Khi Hiểu Rõ Sơ Đồ Hộp Số

1. Tối Ưu Hóa Hiệu Suất Vận Hành và Tiết Kiệm Nhiên Liệu

Khi hiểu rõ từng tỷ số truyền (ví dụ: số 1 để khởi hành mạnh, số cao (overdrive) để chạy êm và tiết kiệm nhiên liệu ở tốc độ cao), người lái có thể chủ động chọn số phù hợp. Trên xe số sàn, việc chuyển số đúng thời điểm (không để động cơ gằn máy ở vòng tua cao hay yếu ở vòng tua thấp) giúp động cơ làm việc trong dải hiệu quả nhất. Trên xe AT, hiểu rõ chế độ lái (Drive, Sport, Manual) cho phép bạn tận dụng tối đa mô-men xoắn khi cần tăng tốc hoặc để xe lăn bánh khi xuống dốc.

2. Kéo Dài Tuổi Thọ Hộp Số và Hệ Thống Truyền Động

Thao tác sang số mượt mà, tránh ép số (đẩy cần số mạnh khi chưa nhả ly hợp kỹ), và không “đi số 1” ở tốc độ cao là những nguyên tắc cơ bản để giảm mài mòn bánh răng, đĩa ly hợp và hệ thống đồng bộ. Bên cạnh đó, việc duy trì mức dầu hộp số đúng quy định và thay dầu định kỳ theo khuyến cáo là yếu tố sống còn, vì dầu không chỉ bôi trơn mà còn làm mát và truyền lực trong các bộ phận ly hợp và torque converter.

3. Nâng Cao Kỹ Năng Lái Xe An Toàn và Xử Lý Tình Huống

Hiểu rõ đặc tính của hộp số giúp bạn xử lý các tình huống khẩn cấp tốt hơn. Ví dụ:

• Xuống dốc dài: Trên xe MT, nên chuyển xuống số thấp hơn (ví dụ từ số 4 xuống số 2) để sử dụng phanh động cơ, tránh phanh phụ quá tải và hỏng phanh. Trên xe AT, nên chuyển sang chế độ “L” (Low) hoặc “2” để giữ số thấp.
• Vượt xe nhanh: Trên xe MT/AMT/DCT, rút số thấp hơn để tận dụng dải vòng tua mô-men xoắn lớn nhất của động cơ. Trên xe AT, đạp ga sâu để kích hoạt chế độ “kick-down”, hộp số sẽ tự động rút số để tăng tốc.
• Xe trượt bánh (đường trơn): Trên xe MT, nên chuyển lên số cao hơn để giảm mô-men xoắn đầu ra, giúp bánh xe bám đường tốt hơn.

4. Chủ Động Phát Hiện Sớm Các Dấu Hiệu Hư Hỏng

Kiến thức về sơ đồ hộp số xe ô tô giúp bạn nhận biết các dấu hiệu bất thường sớm, tránh hư hỏng nặng:

• Rung giật khi sang số: Có thể do dầu hộp số hao mòn, bạc đạn (synchro) hỏng (xe MT), hoặc vấn đề với torque converter/ly hợp trong AT.
• Tiếng ồn bất thường (rít, gằn, va đập): Thường báo hiệu bánh răng bị mòn, bạc đạn hỏng, hoặc mức dầu thấp.
• Trượt số (hộp số tự động rời số, xe bất ngờ về N): Nguy hiểm, thường do lỗi cảm biến vị trí số, hoặc hao mòn cơ cấu liên kết bên trong.
• Khó vào số, cứng cần số: Có thể do ly hợp/chốt số bị kẹt, hoặc hệ thống thủy lực/điện tử bị lỗi.
• Mùi khét, dầu rò rỉ: Dấu hiệu nghiêm trọng của dầu hộp số quá nóng (do mất dầu, bơm dầu hỏng) hoặc các chi tiết ma sát bị cháy.

Hướng Dẫn Bảo Dưỡng Hộp Số Đúng Chuẩn Mực

1. Thay Dầu Hộp Số Định Kỳ: Đây là bảo dưỡng quan trọng nhất. Thời gian thay dầu phụ thuộc vào loại hộp số và điều kiện sử dụng. Thông thường:
   • MT: Thay sau 40.000 – 60.000 km hoặc 2-3 năm.
   • AT (thủy lực): Thay sau 60.000 – 100.000 km hoặc 4-5 năm.
   • CVT/DCT: Thường yêu cầu thay sớm và dầu chuyên dụng (ví dụ sau 40.000 – 60.000 km). Tuyệt đối tuân thủ khuyến cáo của nhà sản xuất.
2. Kiểm Tra Mức Dầu: Kiểm tra mực dầu định kỳ theo hướng dẫn sách hướng dẫn (thường có thân tăm đo). Không được để mức dầu thấp.
3. Vận Hành Đúng Kỹ Thuật:
   • MT: Nhả ly hợp hẳn khi chuyển số; chỉ đổi số khi xe đã tới gần vòng tua tối ưu của số đang chạy; không giữ số 1 ở tốc độ cao.
   • AT: Không “đạp ga đạp phanh” liên tục; khi dừng lâu (trên 1 phút), nên chuyển về N (Neutral) để giảm tải cho torque converter.
4. Chú Ý Đến Điều Kiện Vận Hành Khắc Nghiệt: Nếu xe thường xuyên chở nặng, chạy đèo dốc, trong môi trường bụi bẩn, nhiệt độ cao, cần rút ngắn chu kỳ bảo dưỡng hộp số.

Kết Luận

Sơ đồ hộp số xe ô tô là một cỗ máy tinh xảo, là cầu nối trung gian không thể thiếu giữa sức mạnh của động cơ và sự di chuyển của xe. Từ hộp số sàn truyền thống đến các công nghệ tự động tiên tiến như DCT hay CVT, mỗi loại đều có nguyên lý, ưu nhược điểm riêng, phù hợp với từng phong cách lái và nhu cầu sử dụng. Hiểu rõ cấu tạo và nguyên lý hoạt động của bộ phận này không chỉ giúp bạn trở thành một người lái xe thành thạo, chủ động tối ưu hóa hiệu suất và tiết kiệm nhiên liệu, mà còn là chìa khóa để chăm sóc “trái tim” truyền động một cách khoa học nhất, kéo dài tuổi thọ xe và đảm bảo an toàn tuyệt đối trên mọi hành trình. Kiến thức chuyên sâu về hộp số chính là một phần quan trọng trong bộ kỹ năng của một tài xế thông thái và có trách nhiệm. Để cập nhật thêm nhiều kiến thức chuyên sâu, hữu ích về cơ chế hoạt động, bảo dưỡng và tư vấn lựa chọn xe phù hợp, bạn có thể tham khảo các bài viết chuyên môn tại mercedesbinhduong.vn – nơi tổng hợp kiến thức ô tô chuẩn xác và thực tế nhất.
