Sơ đồ Mạch Điện VinFast E34: Hướng Dẫn Toàn Tập Cho Thợ Sửa Xe Điện

Việc sở hữu và vận hành một chiếc xe ô tô điện như VinFast E34 mang đến trải nghiệm hiện đại, nhưng cũng đặt ra những thách thức kỹ thuật mới. Khác với xe động cơ đốt trong truyền thống, hệ thống điện trên xe điện phức tạp hơn rất nhiều, đặc biệt là phần điện cao áp. Trong bối cảnh đó, sơ đồ mạch điện VinFast E34 trở thành tư liệu kỹ thuật quan trọng bậc nhất, là “bản đồ kho báu” giúp thợ sửa xe và chủ xe tự mình hiểu rõ và chăm sóc “xế cưng” một cách chính xác, an toàn. Bài viết này sẽ cung cấp cái nhìn toàn diện và chi tiết nhất về tài liệu sơ đồ mạch điện cho dòng xe điện này, từ cấu trúc hệ thống đến cách ứng dụng thực tế.

Có thể bạn quan tâm: Đánh Giá Chi Tiết Rèm Chống Nắng Cửa Trước Xe Ô Tô: Bạn Đang Chọn Đúng?

Có thể bạn quan tâm: Thanh Lý Xe Ô Tô Công Ty: Quy Trình Chi Tiết Toàn Diện

Tổng quan về sơ đồ mạch điện VinFast E34

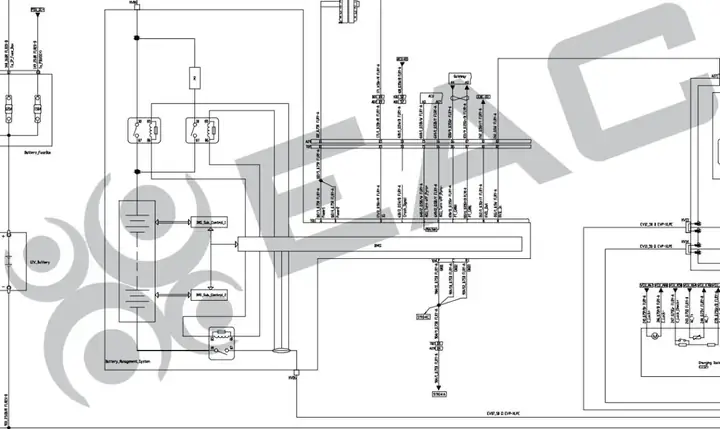

Sơ đồ mạch điện VinFast E34 là một bộ tài liệu kỹ thuật hoàn chỉnh, thường được cung cấp dưới dạng file PDF, mô tả đầy đủ toàn bộ hệ thống điện tử và điện trên xe. Nó không chỉ là những hình vẽ kết nối đơn thuần, mà là một cẩm nang kỹ thuật số, gồm hai phần chính: hệ thống điện thấp áp (12V) quản lý các thiết bị tiêu dùng thông thường và hệ thống điện cao áp (khoảng 400V) điều khiển động cơ điện, bộ pin và sạc. Việc nắm vững bản vẽ này cho phép xác định chính xác vị trí của từng cầu chì, relay, cảm biến, bộ điều khiển (ECU, BMS, VCU) và đường dây điện, từ đó thực hiện chẩn đoán, bảo dưỡng và sửa chữa một cách có hệ thống, thay vì mò mẫm dựa trên kinh nghiệm mơ hồ.

Có thể bạn quan tâm: Kinh Nghiệm Lái Xe An Toàn Cho Phụ Nữ

Cấu trúc chi tiết hệ thống điện trên VinFast E34

Để hiểu sâu về sơ đồ mạch điện VinFast E34, trước tiên cần nắm rõ cấu trúc hai tầng điện của nó. Sự phân tách rõ ràng giữa hệ thống thấp áp và cao áp là đặc trưng cơ bản của mọi xe điện.

Hệ thống điện thấp áp (12V)

Hệ thống này hoạt động tương tự như trên xe truyền thống, cung cấp nguồn điện cho các thiết bị không yêu cầu công suất lớn. Trên VinFast E34, nó bao gồm:

Hệ thống chiếu sáng: Đèn pha, đèn sương mù, đèn hậu, đèn nội thất.
Hệ thống thông tin giải trí: Màn hình cảm ứng, hệ thống âm thanh, cổng kết nối USB.
Hệ thống điều khiển cơ học: Cửa sổ, gương chiếu hậu, gạt mưa, bơm nước rửa.
Hệ thống an toàn: Còi, hệ thống khóa cửa.
Nguồn cấp: Được cung cấp bởi một bộ chuyển đổi DC/DC từ hệ thống cao áp, có nhiệm vụ duy trì điện áp 12V ổn định và sạc lại ắc quy 12V. Sơ đồ mạch điện sẽ cho thấy rõ đường dẫn từ DC/DC đến ắc quy và các hộp cầu chì chính.

Hệ thống điện cao áp (Khoảng 400V)

Đây là “trái tim” của xe điện, quản lý toàn bộ năng lượng và truyền động. Sơ đồ mạch điện VinFast E34 phần này thường phức tạp và cần được xử lý cực kỳ cẩn thận. Nó bao gồm:

Bộ pin lithium-ion: Các module pin kết nối nối tiếp và song song, có hệ thống quản lý nhiệt và BMS (Battery Management System).
Bộ điều khiển động cơ (MCU – Motor Control Unit): Tiếp nhận lệnh từ VCU, điều khiển dòng điện đến động cơ điện, quản lý pha và vòng quay.
Bộ biến áp on-board (OBC – On-Board Charger): Chuyển đổi điện áp xoay chiều từ trạm sạc thành điện một chiều để sạc pin.
Bộ điều khiển xe (VCU – Vehicle Control Unit): Bộ não điều phối giao tiếp giữa các thành phần, xử lý tín hiệu từ bàn ga, phanh.
Hệ thống sạc: Bao gồm cổng sạc, tiếp đất, các cảm biến nhiệt độ và relay cao áp.
Phần tử điều khiển cao áp: Các relay, contactor, cầu chì cao áp, và các cảm biến dòng điện, điện áp.

Có thể bạn quan tâm: Phần Mềm Phạt Nguội Xe Ô Tô: Hệ Thống Giám Sát Giao Thông Thông Minh Từ A Đến Z

Tầm quan trọng của tài liệu sơ đồ mạch điện trong sửa chữa và bảo dưỡng

Nhiều người nghĩ rằng với xe điện, ít hỏng hóc cơ khí hơn nên ít cần sơ đồ. Điều này hoàn toàn sai. Hệ thống điện tử phức tạp đồng nghĩa với rủi ro hỏng hóc do lỗi mạch, hỏng linh kiện, hoặc hỏng phần mềm. Sơ đồ mạch điện VinFast E34 là công cụ then chốt để:

1. Chẩn đoán sự cố chính xác và nhanh chóng: Khi một chức năng trên xe bị mất (ví dụ: đèn không sáng, động cơ không nhận lực), thay vì kiểm tra từng đèn từng dây, kỹ thuật viên có thể tra cứu sơ đồ mạch điện để xác định ngay mạch điện liên quan. Từ đó, tập trung kiểm tra cầu chì, relay, cảm biến và kết nối tương ứng. Điều này tiết kiệm hàng giờ thời gian, tránh thay thế linh kiện không cần thiết.

2. Thực hiện bảo dưỡng định kỳ đúng chuẩn: Bảo dưỡn xe điện không chỉ là kiểm tra dầu nhớt. Nó bao gồm kiểm tra kết nối điện cao áp, độ còn điện của pin, tình trạng các cảm biến. Sơ đồ mạch điện cung cấp thông tin về các điểm kiểm tra, momen siết chắc, và các thông số kỹ thuật cần đạt được, đảm bảo bảo dưỡng theo đúng quy trình của hãng.

3. Đảm bảo an toàn tuyệt đối khi làm việc: Làm việc với hệ thống điện cao áp (400V) cực kỳ nguy hiểm, có thể gây chết người nếu không tuân thủ quy trình. Sơ đồ mạch điện VinFast E34 sẽ chỉ rõ các vị trí cần cách ly, thứ tự tháo lắp các relay cao áp để đảm bảo mạch mở, và các cảnh báo an toàn. Đây là tài liệu bắt buộc phải có trước khi tiến hành bất kỳ thao tác nào liên quan đến hệ thống động cơ hoặc pin.

4. Tối ưu hóa hiệu suất và nâng cấp: Đối với những người muốn tùy chỉnh xe, sơ đồ mạch điện là nền tảng để hiểu cách các thành phần giao tiếp. Nếu muốn nâng cấp hệ thống sạc, thay đổi thông số phần mềm (có thể thông qua các cổng diagnostic), hoặc cải tiến quản lý nhiệt độ pin, việc có sơ đồ chi tiết là điều kiện tiên quyết.

5. Giải quyết các lỗi phức tạp liên quan đến phần mềm và giao tiếp mạng: Xe điện hiện đại là một mạng lưới các ECU giao tiếp với nhau qua các giao thức như CAN bus. Khi xuất hiện lỗi liên quan đến mạng, sơ đồ mạch điện sẽ cho thấy các ECU nào kết nối với nhau, đường cáp truyền dẫn, và điểm cuối, giúp xác định hỏng ở cáp, đầu nối hay chính ECU.

Cách đọc và ứng dụng thực tế sơ đồ mạch điện VinFast E34

Việc sở hữu file PDF là chưa đủ; cần biết cách khai thác nó hiệu quả. Dưới đây là hướng dẫn áp dụng:

Bước 1: Nhận diện hệ thống và mạch: Mở file PDF, các sơ đồ thường được chia theo hệ thống (Hệ thống sạc, Hệ thống điều khiển động cơ, Hệ thống HVAC…). Xác định mạch điện cụ thể bạn cần tìm (ví dụ: mạch đèn pha, mạch bơm nhiên liệu – ở xe điện có thể là bơm nhiệt, mạch điều hòa).

Bước 2: Sử dụng chức năng tìm kiếm: File PDF thường có chức năng tìm kiếm (Ctrl+F). Bạn có thể tìm theo mã linh kiện (ví dụ: “F300” cho một cầu chì, “K200” cho một relay), tên thành phần (“BMS”, “OBC”), hoặc màu mã dây (ví dụ: “RD” cho dây đỏ, “BK” cho dây đen).

Bước 3: Tra cứu ký hiệu và màu mã dây: Phần đầu của tài liệu thường có bảng giải thích các ký hiệu đặc trưng, màu mã dây, và quy ước kỹ thuật. Hiểu rõ bảng này là chìa khóa để đọc sơ đồ. Ví dụ, dây “RD/WT” là dây đỏ/trắng, dây “BR” là nâu.

Bước 4: Theo dõi đường đi của tín hiệu hoặc nguồn điện: Từ điểm bạn quan tâm (ví dụ: công tắc đèn pha), theo sơ đồ tìm nguồn điện (từ cầu chì, từ relay), các điểm nối tiếp, và thiết bị phụ thuộc. Điều này giúp xác định nếu mất điện là do cầu chì cháy, relay hỏng, hay dây đứt.

Bước 5: Kết hợp với máy chẩn đoán: Khi có mã lỗi (DTC), sơ đồ mạch điện giúp xác định vị trí vật lý của cảm biến hoặc ECU đó. Từ đó, kiểm tra trực tiếp kết nối, dây dẫn, và nguồn cung cấp cho thiết bị đó.

So sánh với hệ thống điện xe động cơ đốt trong truyền thống

Việc hiểu sự khác biệt giữa sơ đồ mạch điện xe điện và xe truyền thống giúp thợ sửa chữa chuyển đổi tư duy một cách chủ động.

Nguồn điện chính: Xe điện có hai hệ thống điện độc lập: 12V và cao áp (~400V). Xe truyền thống chủ yếu dùng 12V, với hệ thống đánh lửa (cao áp) tạo ra từ cuộn dây phụ, không phải nguồn cấp liên tục.
Động cơ: Xe điện sử dụng động cơ điện (AC hoặc DC), được điều khiển hoàn toàn bằng điện tử qua MCU. Xe truyền thống có hệ thống cơ khí, kim phun, bugi.
Nhiệt độ và quản lý năng lượng: Xe điện có hệ thống quản lý nhiệt độ pin và động cơ phức tạp, liên quan đến nhiều bơm, quạt, van. Sơ đồ mạch điện VinFast E34 phần này rất chi tiết.
Phương thức sạc: Xe điện có thêm toàn bộ hệ thống sạc (cổng sạc, OBC, BMS giao tiếp với trạm sạc), một phần hoàn toàn mới không có trên xe đốt trong.
An toàn: Làm việc với hệ thống cao áp đòi hỏi quy trình cách ly, tháo ổ cắm cao áp theo quy định nghiêm ngặt. Trên xe truyền thống, mối nguy hiểm chính là đánh lửa từ bugi hoặc dây cao áp.

Những khác biệt này nhấn mạnh rằng kinh nghiệm sửa xe đốt trong là cần thiết nhưng chưa đủ. Thợ sửa xe điện bắt buộc phải được đào tạo chuyên sâu về điện tử công suất và có sơ đồ mạch điện VinFast E34 trong tay.

Nguồn tài liệu sơ đồ mạch điện chính xác và đáng tin cậy

Tài liệu sơ đồ mạch điện có nhiều nguồn, nhưng chất lượng khác biệt hoàn toàn:

Tài liệu chính hãng từ VinFast: Đây là nguồn tin cậy nhất, thường được cung cấp cho các đại lý dịch vụ ủy quyền và trung tâm đào tạo kỹ thuật. Nó bao gồm tất cả các phiên bản xe, cập nhật thay đổi trong sản xuất. Tuy nhiên, việc tiếp cận có thể khó khăn và thường có bản quyền.
Tài liệu từ các đối tác kỹ thuật uy tín: Một số trang web chuyên về tài liệu ô tô điện, như hocngheoto.edu.vn, có thể tổng hợp và cung cấp các bản sơ đồ mạch điện chi tiết cho nhiều mẫu xe, bao gồm VinFast E34. Chúng thường được đối chiếu và cập nhật từ cộng đồng kỹ thuật. Khi tải về, cần kiểm tra tính toàn vẹn của file và so sánh với thông số thực tế trên xe.
Cẩn thận với nguồn mở hoặc không rõ ràng: Các file sơ đồ từ các nguồn không chính thống có thể thiếu sót thông tin, sai ký hiệu, hoặc không khớp với lô xe cụ thể. Sử dụng chúng có thể dẫn đến chẩn đoán sai và thiệt hại nghiêm trọng.

Khi tìm kiếm từ khóa “sơ đồ mạch điện VinFast E34”, người dùng nên ưu tiên các nguồn có uy tín trong lĩnh vực đào tạo nghề ô tô điện.

Lời khuyên thiết yếu khi làm việc với sơ đồ mạch điện xe điện

An toàn là trên hết: Luôn tuân thủ quy trình cách ly hệ thống cao áp. Trước khi chạm vào bất kỳ linh kiện nào, đảm bảo đã ngắt kết nối ắc quy 12V và cách ly bộ pin cao áp thông qua các công tắc an toàn (nếu có) hoặc theo hướng dẫn trong sơ đồ. Sử dụng dụng cụ có độ cách điện phù hợp, đeo găng tay cao áp.
Hiểu quy ước ký hiệu: Mỗi hãng xe có thể có quy ước riêng về màu dây và ký hiệu. Đọc kỹ phần giải thích trong tài liệu.
Kết hợp với thực tế: Sơ đồ là bản thiết kế. Trên xe thực tế, có thể có một số thay đổi nhỏ do sản xuất. Luôn kiểm tra trực tiếp vị trí linh kiện và đường dây khi có nghi ngờ.
Ghi chép lại: Khi thực hiện sửa chữa, ghi chép lại các thay đổi (ví dụ: thay relay X, nối lại dây Y) để có thể kiểm tra lại sau này.
Khi không chắc chắn, hãy dừng lại: Hệ thống điện cao áp nguy hiểm. Nếu bạn không tự tin vào kỹ năng và kiến thức, hãy đưa xe đến các trung tâm dịch vụ được ủy quyền hoặc thợ có chứng chỉ sửa xe điện.

Kết luận

Sơ đồ mạch điện VinFast E34 không phải là một tài liệu tham khảo thông thường, mà là công cụ làm việc thiết yếu, là chìa khóa mở ra cánh cửa hiểu biết sâu sắc về hệ thống điện phức tạp của xe điện. Nó trang bị cho kỹ thuật viên khả năng chẩn đoán nhanh, bảo dưỡng chính xác, và quan trọng nhất là thực hiện công việc một cách an toàn tuyệt đối. Đối với chủ xe có hiểu biết, nó cũng là người bạn đồng hành giúp nâng cao khả năng giao tiếp với thợ sửa chữa, đảm bảo xe luôn được chăm sóc đúng chuẩn mực. Việc sở hữu và thành thạo cách sử dụng bộ tài liệu này chính là bước đệm quan trọng để bản thân hoặc đơn vị dịch vụ của bạn trở thành chuyên gia trong lĩnh vực bảo dưỡng và sửa chữa xe điện, đặc biệt là các dòng xe của VinFast.
