Rơ le 4 chân xe ô tô là một linh kiện điện tử quan trọng, đóng vai trò như “công tắc” điều khiển nhiều thiết bị trên xe. Hiểu rõ về rơ le này giúp chủ xe chủ động xử lý sự cố, tiết kiệm chi phí sửa chữa và đảm bảo an toàn khi di chuyển. Bài viết cung cấp kiến thức chuyên sâu, từ nguyên lý hoạt động đến hướng dẫn thực tế kiểm tra và thay thế.
Có thể bạn quan tâm: Lực Siết Ốc Bánh Xe Ô Tô: Bí Quyết Đảm Bảo An Toàn Tuyệt Đối
Tóm tắt nhanh
Rơ le 4 chân là một loại rơ le điện từ có 4 chân tiếp xúc, thường dùng để điều khiển các tải có dòng điện trung bình đến lớn trên ô tô như đèn pha, quạt làm mát, máy lạnh. Nó hoạt động dựa trên nguyên lý nam châm hút các chân tiếp xúc lại khi có dòng điện qua cuộn dây, kết nối hoặc ngắt mạch nguồn cho thiết bị. Khi hỏng, rơ le 4 chân gây ra hiện tượng thiết bị không hoạt động, đèn báo lỗi, hoặc chập cháy. Chẩn đoán thường bằng cách nghe tiếng “cạch” khi bật công tắc hoặc đo continuity với đồng hồ vạn năng. Thay thế cần chọn rơ le có thông số kỹ thuật phù hợp (dòng điện, điện áp, tiếp điểm) và lắp đặt chắc chắn.
Có thể bạn quan tâm: Lỗi Trừ Điểm Thi Bằng Lái Xe Ô Tô: Bí Kíp Vượt Qua

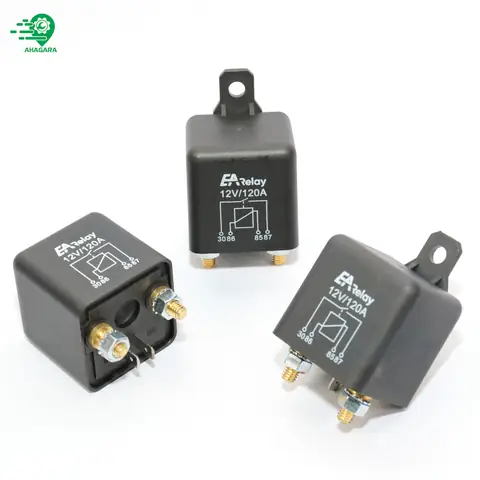

Rơ Le 4 Chân Trên Ô Tô Là Gì?
Rơ le (Relay) trên ô tô là một thiết bị chuyển mạch điện từ, hoạt động như một công tắc được điều khiển từ xa bằng dòng điện nhỏ. Nó cho phép một mạch điện công suất thấp (từ khóa, công tắc, ECU) điều khiển một mạch điện công suất cao (đèn, động cơ, máy nén) mà không cần dây dẫn công suất lớn chạy suốt từ khoá đến thiết bị.
Rơ le 4 chân là cấu trúc phổ biến nhất, bao gồm hai cụm chân:
- Cụm điều khiển (Coil): Gồm 2 chân (thường là 85 và 86) nối với nguồn điện thấp từ bảng mạch, ECU hoặc công tắc. Khi có dòng điện qua cuộn dây, từ trường được tạo ra.
- Cụm tiếp xúc (Contacts): Gồm 2 chân (thường là 30 và 87) nối với nguồn điện cao (dòng điện lớn) và đến thiết bị phụ tải. Khi cuộn dây được hứng điện, nam châm hút các chân tiếp xúc (30 và 87) lại với nhau, cho phép dòng điện lớn chạy qua để bật thiết bị. Một số rơ le 4 chân có thêm chân 87a (chân tiếp xúc đóng khi rơ le không hứng điện), tạo thành cấu trúc 5 chân thực tế, nhưng vẫn được gọi chung là rơ le 4 chân vì chỉ có 4 chân chính trong sơ đồ ký hiệu cơ bản.
Nguyên Lý Hoạt Động Cơ Bản
- Trạng thái nghỉ: Khi không có dòng điện ở cuộn dây (chân 85, 86), các chân tiếp xúc 30 và 87 ở trạng thái ngắt. Dòng điện công suất cao không thể đi từ 30 đến 87.
- Trạng thái hứng điện: Khi khoá hoặc ECU cấp điện cho chân 85 và 86, cuộn dây tạo ra từ trường, hút các chân kim loại tiếp xúc. Lúc này, chân 30 (thường nối với nguồn dương (+) qua cầu chì) được nối với chân 87 (dẫn ra đến thiết bị). Dòng điện lớn chạy từ 30 -> 87 -> thiết bị -> masses (mặt đất), khiến thiết bị hoạt động.
- Ưu điểm chính: Bảo vệ công tắc, khóa, và dây dẫn nhỏ khỏi dòng điện lớn, giảm nhiệt, chống cháy và tăng độ bền. Đồng thời, ECU có thể điều khiển nhiều tải lớn thông qua các rơ le với dòng điện điều khiển rất nhỏ.
Ứng Dụng Phổ Biến Trên Xe Ô Tô
Rơ le 4 chân được sử dụng rộng rãi để điều khiển các tải có dòng điện tiêu thụ từ 20A trở lên, ví dụ:
- Hệ thống đèn: Đèn pha (công suất cao), đèn sương mù, đèn xi-nhan.
- Hệ thống làm mát và thông gió: Quạt làm mát động cơ (thermostat fan), quạt điều hòa không khí cabin, máy nén điều hòa (AC clutch).
- Hệ thống nhiên liệu: Bơm xăng điện (trên nhiều xe), bơm nhiên liệu diesel.
- Hệ thống khởi động: Trong một số thiết kế, rơ le có thể tham gia vào mạch khởi động (starter relay), mặc dù thường là loại có dòng điện rất lớn (solenoid).
- Các động cơ khác: Cần gạt, cửa sổ điện (một số thiết kế), bơm rửa xe.
Có thể bạn quan tâm: Kỹ Năng Lái Xe Tải An Toàn Và Chuyên Nghiệp Cho Tài Xế Hiện Đại
Chức Năng Chi Tiết Và Tầm Quan Trọng
1. Chức Năng Chính
- Chuyển đổi tín hiệu: Biến tín hiệu điện áp thấp (12V, dòng vài ampere) từ ECU, công tắc, hoặc cảm biến thành tín hiệu điều khiển cho tải công suất cao.
- Cách ly điện áp: Tách biệt hoàn toàn mạch điều khiển và mạch tải, bảo vệ các thiết bị điện tử nhạy cảm (như ECU) khỏi nhiễu loạn và sự cố chập điện từ tải lớn.
- Điều khiển tập trung: Cho phép một công tắc hoặc ECU điều khiển nhiều thiết bị cùng lúc thông qua nhiều rơ le, giảm số lượng dây dẫn phức tạp.
- Tính an toàn: Nếu tải bị cấn (ví dụ đèn pha chập), cầu chì trong mạch tải sẽ cháy, nhưng rơ le và mạch điều khiển có thể không bị ảnh hưởng, hạn chế thiệt hại lan rộng.
2. Tại Sao Rơ Le 4 Chân Quan Trọng?
- Bảo vệ hệ thống điện: Không có rơ le, mọi công tắc, khóa, và dây dẫn phải chịu dòng điện tải lớn, dễ cháy, chập và phát nổ.
- Đảm bảo độ tin cậy: Rơ le là điểm kết nối có độ bền cao, tiếp xúc được làm bằng bạc hoặc hợp kim chống ăn mòn, giảm hiện tượng tạo lửa.
- Hỗ trợ ECU: Trong xe hiện đại, ECU (bộ điều khiển điện tử) điều khiển rơ le để bật/tắt tải theo chương trình, tối ưu hóa năng lượng và an toàn.
- Dễ bảo trì: Khi một thiết bị hỏng, có thể nhanh chóng kiểm tra rơ le điều khiển là một phần nguyên nhân phổ biến.
Triệu Chứng Rơ Le 4 Chân Hỏng Học
Rơ le hỏng thường biểu hiện bằng các triệu chứng sau trên xe:
- Thiết bị không hoạt động hoàn toàn: Ví dụ đèn pha bật không sáng, quạt điều hòa không quay, bơm xăng không chạy.
- Thiết bị hoạt động ngẫu nhiên: Đèn bật/tắt không kiểm soát được, quạt máy lạnh tự động bật khi khởi động.
- Tiếng kêu lạ: Tiếng “cạch” liên tục hoặc tiếng rít từ hộp cầu chì (fuse box) khi bật thiết bị, do tiếp xúc rơ le hư hao, đánh lửa.
- Mùi cháy khét: Mùi nhựa cháy hoặc kim loại nóng từ khu vực hộp cầu chì.
- Đèn báo lỗi trên bảng táp-lô: Một số ECU phát hiện mạch ngắn hoặc mở và báo lỗi (ví dụ lỗi đèn pha, lỗi hệ thống làm mát).
- Cầu chì cháy thường xuyên: Cầu chì bảo vệ mạch tải bị cháy dù không có quá tải rõ ràng, do rơ le chập cháy gây đoản mạch.
Cách Chẩn Đoán Rơ Le 4 Chân Hỏng
Phương Pháp 1: Kiểm Tra Âm Thanh Và Cảm Giác
- Khi bật công tắc thiết bị (ví dụ đèn pha), lắng nghe trong hộp cầu chì: nếu có tiếng “cạch” rõ ràng, rơ le có khả năng vẫn hoạt động. Nếu không nghe thấy tiếng “cạch”, rơ le có thể hỏng hoặc không được cấp điện điều khiển.
- Cảm nhận nhiệt độ: Sau khi bật thiết bị một lúc, rơ le hỏng thường nóng hơn bình thường do tiếp xúc chập, đốt cháy.
Phương Pháp 2: Kiểm Tra Đồng Hồ Vạn Năng (Multimeter)
Công cụ cần thiết: Đồng hồ vạn năng, dụng cụ tháo lắp (cờ lê, đầu vặn).
Bước thực hiện:
- Tháo rơ le ra khỏi hộp cầu chì: Nhớ chú ý vị trí các chân, có thể chụp ảnh trước khi tháo.
- Kiểm tra cuộn dây (Coil): Đặt đồng hồ ở chế độ đo độ trở (Ω). Đo giữa chân 85 và 86. Giá trị đo thường từ 50Ω đến 200Ω. Nếu đo vô cực (OL), cuộn dây đứt, rơ le hỏng.
- Kiểm tra tiếp xúc (Contacts): Đặt đồng hồ ở chế độ đo continuity (đồng âm). Đo giữa chân 30 và 87. Khi chưa cấp điện, 30 và 87 phải ngắt (không đồng âm). Sau đó, cấp 12V vào chân 85 (+) và 86 (-) từ nguồn ngoài (pin xe hoặc nguồn độc lập). Đồng hồ phải phát âm thanh, cho thấy 30 và 87 đã kết nối. Kiểm tra thêm giữa 30 và 87a (nếu có): khi rơ le hứng điện, 30-87 đồng âm, 30-87a ngắt; khi không hứng, 30-87a đồng âm (nếu là rơ le đổi chế độ).
- Kiểm tra chân masses (nếu có): Một số rơ le có chân nối masses (thường là chân 86), đảm bảo chân này thực sự nối với masses.
Phương Pháp 3: Thay Thế Tạm Thời
Có thể bạn quan tâm: Mẫu Giấy Đăng Ký Xe Ô Tô Mới Nhất 2026: Hướng Dẫn Chi Tiết Từ A-z
- Nếu có rơ le mới cùng loại, thay thế tạm vào vị trí nghi ngờ. Nếu thiết bị hoạt động trở lại, chứng tỏ rơ le cũ hỏng.
- Lưu ý: Luôn thay thế bằng rơ le có thông số kỹ thuật giống hệt (dòng điện, điện áp, loại tiếp xúc NC/NO). Không dùng rơ le có công suất thấp hơn vì dễ cháy.
Hướng Dẫn Thay Thế Rơ Le 4 Chân An Toàn
Bước 1: Xác Định Vị Trí Và Loại Rơ Le
- Tìm rơ le trong hộp cầu chì (junction box) hoặc hộp điện phụ. Tra sơ đồ mạch điện xe (service manual) để xác định chính xác rơ le điều khiển thiết bị hỏng.
- Ghi chú lại các thông số trên rơ le cũ: điện áp (VD: 12VDC), dòng điện (VD: 30A), loại tiếp xúc (SPST – Single Pole Single Throw), kích thước chân (thường là loại tiêu chuẩn ô tô như Bosch, ISO).
Bước 2: Chuẩn Bị Dụng Cụ Và Bộ Phận Thay Thế
- Dụng cụ: Cờ lê phù hợp, đồng hồ vạn năng (kiểm tra), kéo dây điện (nếu cần).
- Bộ phận thay thế: Rơ le mới đúng loại. Nên mua rơ le chính hãng (OEM) hoặc thương hiệu uy tín (Bosch, Hella, Tyco) để đảm bảo độ bền.
- An toàn: Ngắt cực âm (-) của pin xe trước khi thao tác, tránh chập điện gây cháy nổ hoặc hỏng ECU.
Bước 3: Tháo Rơ Le Cũ
- Rơ le thường được ghim vào hộp cầu chì hoặc có nắp bảo vệ. Tháo nắp (nếu có).
- Nhấn và kéo nhẹ rơ le ra khỏi ổ cắm. Một số loại có chốt khóa, cần thả chốt trước.
- Lưu ý: Không dùng lực quá mạnh, tránh gãy ổ cắm.
Bước 4: Lắp Rơ Le Mới
- Đảm bảo rơ le mới có cùng vị trí chân (pin layout) với rơ le cũ. Kiểm tra kỹ, vì các rơ le cùng loại 4 chân nhưng có thể sắp xếp chân khác nhau (ví dụ: 30-87-85-86 theo chiều kim đồng hồ hoặc ngược lại).
- Cắm rơ le mới vào ổ, đảm bảo chèn chặt, không lỏng.
- Lắp lại nắp bảo vệ hộp cầu chì.
Bước 5: Kiểm Tra Sau Khi Thay Thế
- Nối lại cực âm pin.
- Bật thiết bị tương ứng (đèn pha, quạt máy lạnh…) kiểm tra hoạt động bình thường.
- Quan sát xem có hiện tượng chập, mùi khét, hay cầu chì mới bị cháy không.
- Nếu thiết bị vẫn không hoạt động, cần kiểm tra tiếp mạch dây điện, công tắc, hoặc bản thân thiết bị.
So Sánh Rơ Le 4 Chân Với Các Loại Rơ Le Khác
| Đặc Điểm | Rơ Le 4 Chân (SPST) | Rơ Le 3 Chân (SPST) | Rơ Le 5 Chân (SPDT) |
|---|---|---|---|
| Số chân | 4 (85,86 – coil; 30,87 – contact) | 3 (85,86 – coil; 30 – contact chung, 87 – contact nóng) | 5 (85,86 – coil; 30 – chung; 87 – NO; 87a – NC) |
| Chức năng | Đóng/mở một mạch đơn | Đóng/mở một mạch đơn (có chân masses) | Có thêm chân đóng khi rơ le không hứng (NC – Normally Closed). Dùng để chuyển đổi giữa hai mạch. |
| Ứng dụng | Phổ biến nhất, điều khiển đơn giản | Ít phổ biến, thay thế rơ le 4 chân có chân masses riêng | Dùng khi cần chuyển đổi giữa hai thiết bị (ví dụ: chuyển đổi giữa đèn pha và đèn cốt) hoặc mạch báo động. |
| Ưu điểm | Đơn giản, dễ tìm, giá thành phổ thông | Nhỏ gọn hơn một chút | Linh hoạt, đa năng hơn |
| Nhược điểm | Chỉ có một chế độ ON/OFF | Không có chân phân ly rõ ràng như 4 chân | Phức tạp hơn, dễ nhầm lẫn khi lắp đặt |
Kết luận: Rơ le 4 chân là lựa chọn tối ưu cho hầu hết ứng dụng điều khiển đơn trên ô tô nhờ sự đơn giản, độ tin cậy và dễ thay thế.
Lưu Ý Quan Trọng Khi Thay Thế Và Bảo Trì
- Chọn đúng thông số kỹ thuật: Rơ le mới phải có:
- Điện áp định mức (VD: 12VDC) phù hợp với hệ thống điện xe.
- Dòng điện tải (Amperage) >= dòng điện thiết bị cần điều khiển. Ví dụ đèn pha halogen tiêu thụ ~5A mỗi đèn, đèn HID có thể lên đến 10A. Nếu chọn rơ le 20A thay vì 30A, rơ le sẽ nóng và cháy nhanh.
- Loại tiếp xúc: SPST (Single Pole Single Throw) là phổ biến nhất.
- Kiểm tra ổ cắm: Trước khi lắp rơ le mới, kiểm tra ổ cắm trên hộp cầu chì xem có dấu hiệu cháy, biến dạng, oxy hóa không. Nếu có, cần làm sạch hoặc thay ổ mới.
- Không dùng rơ le hỏng tạm thời: Dù chỉ ngắt một thời gian ngắn, rơ le hỏng có thể gây ngắn mạch, đốt cháy dây, thậm chí gây cháy xe.
- Bảo trì định kỳ: Trong quá trình bảo dưỡng xe, nên kiểm tra các rơ le trong hộp cầu chì: quan sát có dấu hiệu cháy, nứt, hay oxy hóa. Lau sạch bụi bẩn, đảm bảo các chân cắm chắc chắn.
- Hiểu rõ sơ đồ mạch: Luôn tham khảo sơ đồ mạch điện chính hãng (service manual) để xác định đúng rơ le điều khiển thiết bị. Một hộp cầu chì có thể chứa hàng chục rơ le.
Xử Lý Sự Cố Thực Tế: Ví Dụ Với Rơ Le Quạt Điều Hòa
Nguyên nhân: Quạt điều hòa cabin không chạy, mặc dù công tắc đã bật và cầu chì không cháy.
Chẩn đoán:
- Kiểm tra cầu chì cho mạch quạt điều hòa (thường có ký hiệu BLOWER hoặc HVAC). Nếu cầu chì tốt, chuyển sang bước 2.
- Tìm rơ le điều khiển quạt (thường nằm trong hộp cầu chì cabin hoặc dưới nắp ca-pô). Rơ le này thường có dòng điện 20A-30A.
- Kiểm tra rơ le bằng đồng hồ vạn năng như hướng dẫn trên. Nếu cuộn dây đứt hoặc tiếp xúc không đóng khi hứng điện, rơ le hỏng.
- Kiểm tra thêm dây điện đến công tắc quạt và ECU (nếu có) để đảm bảo có tín hiệu điều khiển (12V) đến chân 85/86 của rơ le.
Khắc phục: Thay rơ le mới có thông số 12VDC, 30A, SPST. Sau khi thay, quạt hoạt động bình thường.
Khi Nào Cần Tham Khảo Chuyên Gia?
Mặc dù thay thế rơ le 4 chân là công việc tương đối đơn giản, có những trường hợp bạn nên nhờ chuyên gia điện ô tô hoặc đến đại lý uy tín như mercedesbinhduong.vn để được hỗ trợ:
- Khi không xác định được rơ le nào điều khiển thiết bị hỏng trong hộp cầu chì phức tạp.
- Khi rơ le liên quan đến các hệ thống an toàn quan trọng như đèn pha, hệ thống khởi động, bơm nhiên liệu.
- Khi sau khi thay rơ le mới, thiết bị vẫn không hoạt động, cần chẩn đoán sâu hơn về dây dẫn, công tắc, hoặc bản thân thiết bị.
- Khi bạn không có kinh nghiệm sử dụng đồng hồ vạn năng hoặc thiết bị đo lường chuyên dụng.
Tổng Kết
Rơ le 4 chân là một thành phần điện cơ bản nhưng vô cùng quan trọng trong hệ thống điện ô tô hiện đại. Hiểu rõ chức năng, cách nhận biết hỏng hóc và phương pháp thay thế an toàn giúp người dùng chủ động xử lý sự cố, tiết kiệm chi phí và duy trì độ tin cậy cho xe. Luôn ưu tiên sử dụng linh kiện thay thế đúng thông số kỹ thuật và tuân thủ quy trình an toàn điện. Đối với các vấn đề phức tạp, đừng ngần ngại tham khảo ý kiến từ các kỹ sư điện ô tô chuyên môn tại các đại lý uy tín. Kiến thức nền tảng về rơ le 4 chân là một bước quan trọng trong hành trình trở thành chủ xe thông thái, am hiểu kỹ thuật xe hơi.
