Mở Đầu
Trong thời đại công nghệ ô tô ngày càng phát triển, việc tích hợp các bộ phận điện tử thông minh vào hệ thống điều khiển xe đã trở thành một xu hướng không thể tránh khỏi. Relay integration – hay còn gọi là “tích hợp relay” – là một trong những yếu tố then chốt giúp nâng cao hiệu suất, độ tin cậy và an toàn cho các mẫu xe Toyota hiện đại. Bài viết này sẽ cung cấp cho bạn một cái nhìn toàn diện, chi tiết và sâu sắc về khái niệm, cấu trúc, chức năng, cách lắp đặt, bảo trì và những lưu ý quan trọng khi làm việc với hệ thống relay trong các dòng xe Toyota.
Lưu ý: Nội dung dưới đây được biên soạn dựa trên nguồn tài liệu chính hãng, kinh nghiệm thực tế của các kỹ thuật viên và các nhà sản xuất phụ tùng uy tín. Đọc kỹ và áp dụng đúng hướng dẫn sẽ giúp bạn tránh được những rủi ro không đáng có.
1. Relay là gì? Vai trò của relay trong hệ thống điện ô tô
1.1 Định nghĩa cơ bản
Relay (công tắc từ) là một thiết bị điện tử dùng để điều khiển một mạch điện có công suất lớn bằng một tín hiệu điện áp hoặc dòng điện nhỏ. Nó bao gồm ba thành phần chính:
- Cuộn dây (coil) – tạo ra từ trường khi có dòng điện chạy qua.
- Cánh bật (armature) – chịu tác động của từ trường, di chuyển để mở hoặc đóng mạch.
- Các tiếp điểm (contacts) – gồm tiếp điểm thường mở (NO), thường đóng (NC) và tiếp điểm nguồn (common) để thực hiện chức năng chuyển mạch.
1.2 Lý do sử dụng relay trong xe ô tô
- Giảm tải cho công tắc điều khiển: Thay vì dùng công tắc trực tiếp để bật tắt các thiết bị công suất cao (đèn pha, quạt tản nhiệt, bơm nhiên liệu…), relay cho phép công tắc chỉ cần cung cấp một dòng điện nhỏ.
- Bảo vệ các mạch điều khiển: Relay ngăn ngừa sự cố quá tải, ngắn mạch lan rộng tới các bo mạch điều khiển (ECU, BCM…).
- Tăng độ tin cậy: Relay có thời gian phản hồi nhanh, tuổi thọ dài và khả năng chịu nhiệt, rung lắc tốt.
- Tối ưu hoá hệ thống điện: Giúp bố trí dây dẫn ngắn gọn, giảm trọng lượng và chi phí lắp đặt.
2. Cấu trúc và các loại relay thường gặp trong xe Toyota
2.1 Cấu trúc nội bộ
| Thành phần | Chức năng | Vị trí trong relay |
|---|---|---|
| Cuộn dây (coil) | Khi có điện áp, tạo từ trường | Thường nằm ở trung tâm |
| Cánh bật (armature) | Di chuyển để đóng/mở tiếp điểm | Gắn vào cuộn dây |
| Tiếp điểm (contacts) | Truyền tải dòng điện công suất | Được bố trí xung quanh cánh bật |
| Khung bảo vệ (housing) | Bảo vệ các bộ phận bên trong | Thép hoặc nhựa chịu nhiệt |
2.2 Các loại relay phổ biến
| Loại relay | Điện áp (DC) | Dòng điện tối đa | Ứng dụng trong Toyota |
|---|---|---|---|
| Relay SPST (Single Pole Single Throw) | 12V/24V | 30A | Đèn hậu, quạt tản nhiệt |
| Relay SPDT (Single Pole Double Throw) | 12V/24V | 20A | Hệ thống khởi động, chế độ “Sport” |
| Relay DPDT (Double Pole Double Throw) | 12V/24V | 15A | Điều khiển cửa sổ, hệ thống sưởi ghế |
| Relay thời gian (Timer Relay) | 12V | 10A | Đèn nền, hệ thống chiếu sáng nội thất |
| Relay cảm biến (Sensor Relay) | 12V | 5A | Hệ thống ABS, ESP, cảm biến áp suất |
| Relay đa năng (Multipurpose Relay) | 12V/24V | 40A | Hệ thống hybrid, xe tải |

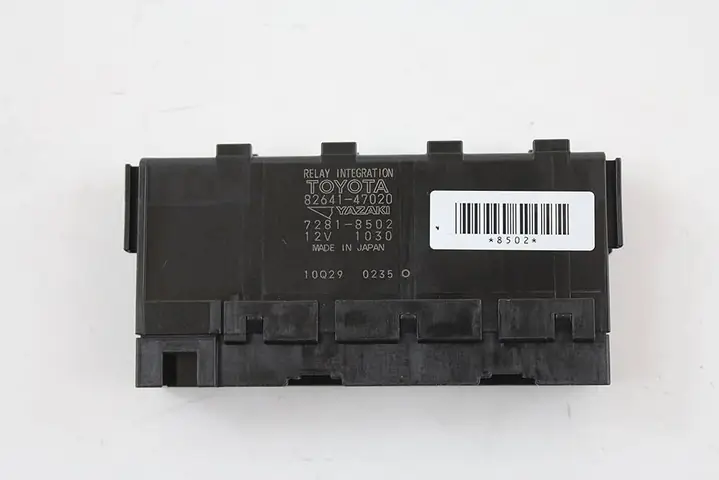

2.3 Đặc điểm riêng của relay Toyota
- Tiêu chuẩn chất lượng cao: Toyota thường sử dụng relay chuẩn JIS (Japanese Industrial Standards) với độ bền cao, chịu nhiệt độ lên tới 150 °C.
- Đánh số chuẩn: Mỗi relay trong xe Toyota đều có mã số riêng (ví dụ: Relay 30, Relay 31, Relay 41) giúp việc thay thế và chẩn đoán trở nên đơn giản.
- Tích hợp tính năng bảo vệ quá tải: Nhiều relay Toyota được trang bị cầu chì nội tại, giảm thiểu rủi ro cháy nổ.
3. Các vị trí quan trọng của relay trong các dòng xe Toyota
Có thể bạn quan tâm: Red Toyota Rav4: Biểu Tượng Đẳng Cấp Và Sự Nổi Bật Trên Mọi Địa Hình
3.1 Relay trong hệ thống khởi động
- Relay khởi động (Starter Relay): Điều khiển nguồn điện tới bộ khởi động. Khi chìa khóa được bật, tín hiệu từ ECU kích hoạt relay, cho phép dòng điện lớn (≈200A) đi đến motor khởi động.
- Relay nhiên liệu (Fuel Pump Relay): Cung cấp nguồn cho bơm nhiên liệu. Khi ECU nhận tín hiệu “đánh lửa”, relay sẽ cấp điện cho bơm, đảm bảo áp suất nhiên liệu ổn định.
3.2 Relay trong hệ thống chiếu sáng
- Relay đèn pha (Headlamp Relay): Kiểm soát việc bật/tắt đèn pha và chế độ chiếu sáng cao (high beam). Đặc biệt trong các mẫu Toyota có hệ thống chiếu sáng tự động, relay sẽ nhận tín hiệu từ cảm biến độ sáng.
- Relay đèn hậu (Tail Lamp Relay): Giúp giảm tải cho công tắc đèn hậu, đồng thời bảo vệ mạch điện nội thất.
3.3 Relay trong hệ thống làm mát và điều hòa
- Relay quạt tản nhiệt (Cooling Fan Relay): Khi nhiệt độ động cơ vượt mức quy định, cảm biến nhiệt sẽ gửi tín hiệu tới ECU, ECU kích hoạt relay để bật quạt tản nhiệt.
- Relay máy nén điều hòa (AC Compressor Relay): Đảm bảo máy nén chỉ hoạt động khi áp suất và nhiệt độ đạt mức an toàn.
3.4 Relay trong hệ thống điện phụ trợ
- Relay cửa (Door Relay): Điều khiển cơ cấu mở/đóng cửa điện, cùng với cảm biến vị trí cửa.
- Relay sưởi ghế (Seat Heater Relay): Cung cấp nguồn cho các dây sưởi trong ghế, thường được kích hoạt bằng nút trên bảng điều khiển.
- Relay hệ thống an toàn (Safety Relay): Bao gồm relay cho hệ thống ABS, ESP, airbag… Được thiết kế để hoạt động nhanh và đáng tin cậy trong mọi tình huống.
4. Quy trình lắp đặt và thay thế relay Toyota
4.1 Dụng cụ cần chuẩn bị
| Dụng cụ | Mô tả | Lưu ý |
|---|---|---|
| Bộ đèn pin | Đèn LED mạnh, có chế độ nhấp nháy | Đảm bảo ánh sáng đủ để xem trong không gian hẹp |
| Kìm cắt | Để cắt dây và tháo các đầu nối | Sử dụng kìm cách điện để tránh chập điện |
| Đầu vít đa năng | Tháo các ốc vít, nắp bảo vệ | Đảm bảo đầu phù hợp với các loại ốc tiêu chuẩn Toyota |
| Máy đo điện (multimeter) | Kiểm tra điện áp, điện trở, continuity | Đặt chế độ DC, kiểm tra trước khi chạm vào mạch |
| Thẻ mã relay (relay lookup chart) | Bảng mã số relay cho từng mẫu xe | Dễ dàng xác định vị trí và chức năng |
4.2 Các bước thực hiện
- Xác định vị trí relay cần thay
- Tham khảo sổ tay kỹ thuật hoặc bản đồ relay (thường nằm trong phần “Fuse and Relay Diagram” của sách hướng dẫn bảo dưỡng).
-
Đánh dấu vị trí bằng bút chì hoặc giấy dán để tránh nhầm lẫn.
-
Ngắt nguồn điện
- Rút chì cắm âm (negative terminal) của bình ắc-quy để ngăn chặn nguy cơ chập điện.
-
Kiểm tra bằng máy đo điện đa năng để xác nhận không còn điện áp trên các tiếp điểm.
-
Tháo relay cũ
- Dùng kìm cắt nhẹ nhàng bẻ đầu cắm nếu cần.
- Đối với relay gắn trong khung (plug‑in), chỉ cần kéo thẳng ra.
-
Ghi lại vị trí các chân (A1, A2, 30, 87…) để lắp lại đúng cách.
-
Kiểm tra relay mới
- So sánh mã số, điện áp và dòng điện định mức.
-
Đo điện trở cuộn dây (thông thường 70‑120 Ω) để chắc chắn relay không bị hỏng.
-
Lắp relay mới
- Đẩy relay vào vị trí cắm sao cho các chân khớp chính xác.
-
Đảm bảo không có bụi, rỉ sét hay vật cản trong khối relay.
-
Kết nối lại nguồn và kiểm tra
- Gắn lại âm (+) của bình ắc-quy.
- Bật chìa khóa, kiểm tra chức năng qua các nút/đèn tương ứng.
- Sử dụng máy đo để kiểm tra điện áp trên các tiếp điểm khi relay hoạt động.
4.3 Lưu ý khi thay thế
- Không sử dụng relay không chính hãng: Relay kém chất lượng có thể gây chập, giảm tuổi thọ các bộ phận khác.
- Kiểm tra dây dẫn: Nếu dây cắm có dấu hiệu mòn, chập, hãy thay mới hoặc sửa chữa trước khi lắp relay mới.
- Kiểm tra bo mạch ECU/BCM: Nếu relay liên tục bị cháy, có thể có vấn đề ở bo mạch điều khiển, cần chẩn đoán sâu hơn.
- Lưu trữ thông tin: Ghi lại ngày thay thế, mã relay và số km đã chạy để theo dõi bảo dưỡng trong tương lai.
5. Phân tích lỗi thường gặp và cách chẩn đoán
5.1 Các dấu hiệu báo hiệu relay hỏng
| Dấu hiệu | Nguyên nhân khả dĩ |
|---|---|
| Đèn chiếu sáng không bật khi bật công tắc | Relay đèn pha/đèn hậu hỏng hoặc tiếp điểm bị ăn mòn |
| Xe không khởi động, không có tiếng “click” | Relay khởi động không hoạt động, hoặc cuộn dây bị đứt |
| Quạt tản nhiệt không bật khi nhiệt độ cao | Relay quạt tản nhiệt gặp sự cố hoặc cảm biến nhiệt không gửi tín hiệu |
| Hệ thống sưởi ghế không nóng | Relay sưởi ghế hỏng hoặc dây dẫn bị đứt |
| Khi bật điều hòa, máy nén không hoạt động | Relay AC Compressor bị lỗi hoặc cầu chì bảo vệ đã cháy |
5.2 Quy trình chẩn đoán nhanh
- Kiểm tra điện áp trên các chân relay
-
Đặt máy đo ở chế độ DC, đo điện áp giữa chân A1 (đầu cuộn) và A2 (đầu còn lại). Nếu không có điện áp khi công tắc bật → vấn đề ở nguồn cấp hoặc công tắc.
Relay Integration Toyota Có thể bạn quan tâm: Red Toyota Logo: Biểu Tượng Đỏ Đầy Sức Hút Và Ý Nghĩa Sâu Sắc
-
Kiểm tra continuity (độ liên tục) của tiếp điểm
-
Khi relay không được kích hoạt, đo continuity giữa các tiếp điểm NO và COM. Nếu có continuity khi không bật → relay “bị kẹt”.
-
Kiểm tra cuộn dây
-
Đo điện trở cuộn dây, so sánh với giá trị chuẩn (thông thường 70‑120 Ω). Giá trị quá cao hoặc vô hạn → cuộn dây hỏng.
-
Kiểm tra cảm biến và ECU
- Nếu mọi thứ đều ổn nhưng relay vẫn không hoạt động, có thể tín hiệu từ ECU không tới được. Dùng công cụ OBD‑II để đọc mã lỗi (trong phạm vi P0xxx – P2xxx) liên quan đến relay.
5.3 Khi nào cần thay thế toàn bộ bo mạch điều khiển
- Lặp lại lỗi sau khi đã thay relay nhiều lần.
- Mã lỗi liên quan đến “Relay Control Circuit” (VD: P0600, P0601).
- Tiếng kêu “click” khi bật công tắc nhưng không có dòng điện đi tới thiết bị → có thể bo mạch driver relay (driver IC) bị hỏng.
6. Tối ưu hoá hiệu suất và tuổi thọ của relay trong xe Toyota
6.1 Bảo dưỡng định kỳ
- Vệ sinh các khối relay: Đánh bụi, rỉ sét bằng khăn mềm và dung dịch làm sạch điện tử.
- Kiểm tra độ chặt của cắm: Đảm bảo các đầu cắm không lỏng, tránh hiện tượng “sparking”.
- Kiểm tra nhiệt độ môi trường: Đặt các relay trong khu vực thoáng, tránh nhiệt độ quá cao (đặc biệt trong khoang động cơ).
6.2 Sử dụng phụ kiện hỗ trợ
- Bộ bảo vệ quá tải (fuse) nội tại: Lắp thêm cầu chì mini ở mỗi relay để bảo vệ khi có sự cố ngắn mạch.
- Bộ giảm nhiệt (heat sink): Đối với các relay chịu dòng lớn (≥30A) trong xe tải hoặc hybrid, dùng heat sink để giảm nhiệt độ hoạt động.
6.3 Lựa chọn relay thay thế phù hợp
- Chọn relay có định mức cao hơn: Khi thay thế, ưu tiên relay có định mức dòng điện lớn hơn so với yêu cầu thực tế (ví dụ: thay 30A bằng 40A) để tăng độ bền.
- Ưu tiên relay chuẩn OEM: Các nhà sản xuất như Denso, Bosch, Panasonic cung cấp relay tiêu chuẩn Toyota, đảm bảo tương thích hoàn hảo.
6.4 Phòng ngừa sự cố trong môi trường khắc nghiệt
- Xe chạy trong khu vực biển (độ ẩm cao): Sử dụng relay có lớp bọc chống ăn mòn (tin hoặc nickel plating).
- Xe chạy trong khu vực sa mạc (nhiệt độ cao): Đảm bảo relay được lắp trong các khung chịu nhiệt, tránh tiếp xúc trực tiếp với khí thải xe.

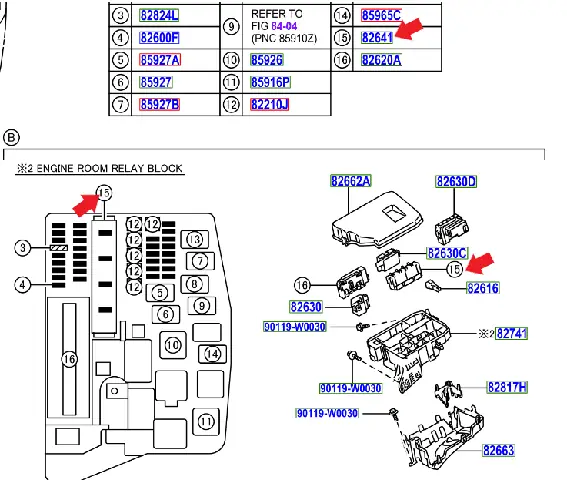

7. Các mẫu xe Toyota tiêu biểu và sơ đồ relay điển hình
| Mẫu xe | Số lượng relay | Relay quan trọng | Định vị (cụ thể) |
|---|---|---|---|
| Toyota Corolla (2020) | 15 | Relay khởi động, Relay đèn pha, Relay quạt tản nhiệt | Hộp relay dưới tấm che cản quang, phía bên trái dưới vô-lăng |
| Toyota Camry (2022) | 18 | Relay AC, Relay sưởi ghế, Relay ABS | Hộp relay ở khoang động cơ, gần bộ lọc gió |
| Toyota RAV4 (2021) | 20 | Relay hệ thống Hybrid, Relay bơm nhiên liệu, Relay ESP | Hộp relay phía sau tấm che bảo vệ bên phải |
| Toyota Hilux (2023) | 22 | Relay bơm nước, Relay đèn hậu, Relay hệ thống treo điện | Hộp relay nằm trong khoang động cơ, phía dưới đầu ống xả |
| Toyota Prius (2020) | 25 | Relay inverter, Relay bơm nhiên liệu, Relay hệ thống sạc | Hộp relay nằm ở phía trước bình ắc-quy, gần bộ chuyển đổi DC‑DC |
Mẹo: Khi tìm kiếm bản đồ relay cho từng mẫu xe, truy cập website chính thức của Toyota hoặc các diễn đàn chuyên sâu như “ToyotaClub”, “ToyotaForum”. Thông tin thường được đăng tải dưới dạng PDF “Fuse and Relay Diagram”.
8. Công nghệ mới: Relay thông minh và tích hợp với hệ thống CAN bus
Có thể bạn quan tâm: Red Toyota Camry – Biểu Tượng Của Sự Sang Trọng, Hiệu Năng Và Cá Tính Trên Đường Phố
8.1 Relay có khả năng giao tiếp (Smart Relay)
- Định nghĩa: Relay được tích hợp bộ vi xử lý, cho phép giao tiếp trực tiếp với mạng CAN bus của xe.
- Ưu điểm:
- Giám sát trạng thái thời gian thực (on/off, nhiệt độ).
- Chẩn đoán lỗi tự động, gửi mã lỗi tới OBD‑II.
- Điều khiển linh hoạt: Thay đổi các chế độ hoạt động qua phần mềm.
8.2 Ứng dụng trong Toyota
- Toyota Hybrid Synergy Drive (HSD): Sử dụng smart relay để điều khiển inverter và motor điện, tối ưu hoá quá trình chuyển đổi năng lượng.
- Hệ thống an toàn Active Safety: Relay thông minh giúp phản hồi nhanh hơn trong các tình huống khẩn cấp như phanh ABS, ESP.
8.3 Thách thức khi áp dụng
- Yêu cầu phần mềm chuyên dụng: Thay đổi cấu hình relay cần phần mềm chẩn đoán Toyota Techstream.
- Độ nhạy cao hơn: Các lỗi phần mềm có thể gây ra hiện tượng “relay không đáp ứng”, đòi hỏi cập nhật firmware thường xuyên.
- Chi phí cao hơn: Relay thông minh thường có giá gấp 2‑3 lần relay truyền thống.
9. Hướng dẫn chẩn đoán lỗi relay qua OBD‑II và Toyota Techstream
9.1 Các mã lỗi thường gặp liên quan đến relay
| Mã lỗi | Mô tả | Relay liên quan |
|---|---|---|
| P0622 | Relay “Fuel Pump” circuit malfunction | Fuel Pump Relay |
| P0600 | Relay Control Circuit malfunction | Starter Relay, Fuel Pump Relay |
| P0635 | Relay “Cooling Fan” circuit malfunction | Cooling Fan Relay |
| P0645 | Relay “Headlamp” circuit malfunction | Headlamp Relay |
| P0685 | Relay “AC Compressor” circuit malfunction | AC Compressor Relay |
9.2 Các bước chẩn đoán bằng Techstream
- Kết nối cáp OBD‑II vào cổng chuẩn 16‑pin (thường nằm dưới bảng điều khiển, phía lái).
- Khởi động phần mềm Techstream, chọn “Read Trouble Codes”.
- Xem chi tiết mô tả lỗi và xác định relay liên quan.
- Chọn “Live Data”, tìm thông số “Relay Status” (nếu có).
- Thực hiện “Actuator Test”: Bấm nút “Activate” để kích hoạt relay từ phần mềm, quan sát phản hồi trên xe (đèn bật, quạt chạy…).
- Ghi lại kết quả: Nếu relay không phản hồi dù có tín hiệu từ Techstream, có thể cuộn dây hỏng hoặc mạch điều khiển bị lỗi.
9.3 Lưu ý an toàn khi dùng OBD‑II
- Không thực hiện “Actuator Test” khi xe đang chạy: Có thể gây nguy hiểm (ví dụ: bật quạt tản nhiệt khi động cơ đang khởi động).
- Kiểm tra điện áp cấp cho OBD‑II: Đảm bảo bình ắc-quy đủ 12V, tránh gây lỗi giao tiếp.
- Sử dụng phần mềm chuẩn: Phiên bản không chính hãng có thể không hiển thị đầy đủ các thông số relay.
10. Kết luận và lời khuyên cuối cùng
Relay integration trong xe Toyota không chỉ là việc kết nối các công tắc điện mà còn là một hệ thống điều khiển thông minh, bảo vệ và tối ưu hoá cho toàn bộ mạng điện của xe. Hiểu rõ cấu trúc, chức năng, vị trí và cách chẩn đoán lỗi của từng relay sẽ giúp bạn:
- Tiết kiệm thời gian và chi phí khi sửa chữa.
- Nâng cao độ tin cậy và độ an toàn cho xe.
- Áp dụng công nghệ mới (relay thông minh) một cách hiệu quả.
Những điểm quan trọng cần nhớ
- Luôn ngắt nguồn trước khi thao tác với bất kỳ relay nào.
- Kiểm tra mã số và thông số kỹ thuật của relay thay thế để đảm bảo tương thích.
- Sử dụng thiết bị chẩn đoán OBD‑II để phát hiện sớm các lỗi liên quan đến relay.
- Bảo dưỡng định kỳ: Vệ sinh, kiểm tra độ chặt, thay cầu chì nội tại nếu cần.
- Cập nhật công nghệ: Khi xe Toyota của bạn được trang bị relay thông minh, hãy duy trì cập nhật firmware và phần mềm chẩn đoán.
Với kiến thức chi tiết và các bước thực hành được trình bày ở trên, hy vọng bạn đã có một cẩm nang toàn diện về relay integration trong hệ thống xe Toyota. Hãy áp dụng đúng cách, luôn tuân thủ quy trình an toàn và không ngừng nâng cao kỹ năng để duy trì chiếc xe của mình ở trạng thái tốt nhất. Chúc bạn thành công!
