1. Giới thiệu chung về hệ thống làm mát của Toyota Sienna
Toyota Sienna, một trong những mẫu xe MPV (Multi-Purpose Vehicle) được ưa chuộng tại thị trường Việt Nam, nổi tiếng với độ bền bỉ, không gian nội thất rộng rãi và khả năng vận hành ổn định. Để duy trì hiệu suất động cơ trong mọi điều kiện thời tiết, đặc biệt là trong mùa hè nóng bức, hệ thống làm mát (cooling system) đóng vai trò then chốt. Trong hệ thống này, quạt két nước (hay còn gọi là quạt tản nhiệt) là bộ phận không thể thiếu, chịu trách nhiệm thổi không khí qua bộ tản nhiệt để giảm nhiệt độ dung môi làm mát (thường là nước lạnh) trước khi nó quay trở lại động cơ.
Trong bài viết này, chúng ta sẽ đi sâu vào:
Cấu tạo và nguyên lý hoạt động của quạt két nước trên Toyota Sienna.
Các nguyên nhân phổ biến dẫn đến hỏng quạt.
Các dấu hiệu nhận biết sự cố.
Hướng dẫn kiểm tra, chẩn đoán và thay thế quạt két nước một cách an toàn, hiệu quả.
Một số lưu ý bảo dưỡng để kéo dài tuổi thọ của quạt và hệ thống làm mát.
2. Cấu tạo và nguyên lý hoạt động
2.1. Vị trí lắp đặt
Quạt két nước Toyota Sienna thường được lắp ngay trước bộ tản nhiệt (radiator), dưới nắp capo. Khi động cơ hoạt động, nước nóng được bơm ra qua tản nhiệt, quạt thổi không khí qua các ống tản nhiệt để mang nhiệt ra môi trường bên ngoài. Đối với Sienna thế hệ mới (động cơ 3.5L V6), thường có hai quạt: một quạt điện (Electric Cooling Fan) và một quạt trợ lực cơ khí (Mechanical Fan) gắn trên trục khuỷu, tuy nhiên hầu hết người dùng gặp vấn đề với quạt điện.
2.2. Thành phần chính
Motor điện (Electric motor): Động cơ DC hoặc Brushless DC (BLDC) cung cấp sức mạnh quay cho cánh quạt.
Cánh quạt (Fan blades): Thường làm bằng nhôm hoặc nhựa chịu nhiệt, thiết kế dạng “saucer” hoặc “turbine” để tối ưu lưu lượng không khí.
Bộ điều khiển (Fan Control Module): Nhận tín hiệu từ cảm biến nhiệt độ nước làm mát (ECT) và cảm biến nhiệt độ môi trường (ambient), quyết định bật/tắt quạt và tốc độ quay.
Cảm biến nhiệt độ (Temperature sensor): Đặt trên đầu ống nước vào tản nhiệt, cung cấp dữ liệu cho ECU.
Dây điện và đầu nối (Wiring harness): Cung cấp nguồn 12V và tín hiệu điều khiển.
2.3. Nguyên lý hoạt động
Khi nhiệt độ dung môi làm mát vượt quá mức cài đặt (thường khoảng 90‑95 °C), cảm biến ECT gửi tín hiệu tới ECU (Engine Control Unit). ECU sẽ kích hoạt module điều khiển quạt, cung cấp điện áp 12V (hoặc PWM – Pulse Width Modulation) tới motor, làm cho cánh quạt quay với tốc độ thích hợp. Khi nhiệt độ giảm xuống mức an toàn (khoảng 85 °C), quạt sẽ tắt hoặc giảm tốc độ.
3. Nguyên nhân gây hỏng quạt két nước
3.1. Hư hỏng điện (Electrical Failure)
Sự cố dây điện, đầu nối lỏng hoặc ăn mòn: Do môi trường ẩm ướt, độ ẩm cao, các đầu nối có thể bị oxy hoá, dẫn đến mất tiếp xúc.
Mô-đun điều khiển quạt (Fan Relay/Control Module) hỏng: Relay không đóng mạch, hoặc module PWM không điều chỉnh độ rộng xung đúng.
Pin hoặc nguồn cung cấp không ổn định: Pin yếu, cáp nguồn hỏng có thể làm giảm điện áp đến motor, khiến quạt quay chậm hoặc không quay.
3.2. Hỏng cơ học (Mechanical Failure)

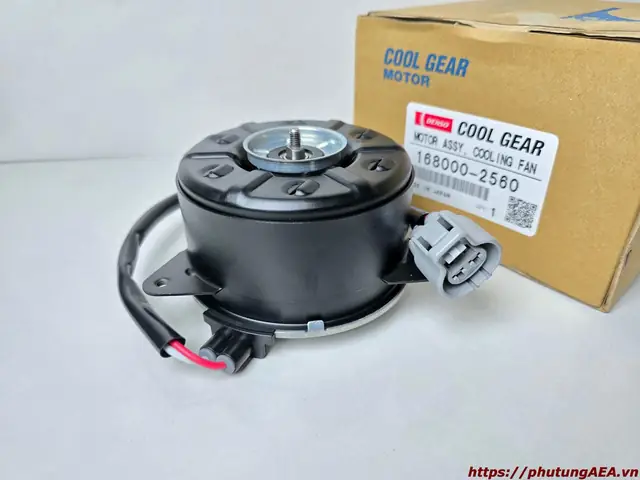

Quạt Két Nước Toyota Sienna
Có thể bạn quan tâm: Quy Trình Bán Hàng Toyota: Chiến Lược, Quy Trình Chi Tiết Và Những Bí Kíp Thành Công
Motor bị cháy: Khi motor chạy quá tải (do cánh quạt bị bám bột, cặn bẩn), cuộn dây có thể quá nóng, dẫn đến cháy.
Cánh quạt bị gãy, biến dạng: Va chạm với vật cản (lá cây, cát), hoặc do va chạm khi thay thế không đúng cách.
Bộ truyền động (Belt) bị mòn: Đối với một số mẫu Sienna có quạt cơ khí, dây curoa (serpentine belt) mòn hoặc bị rơi có thể làm quạt không quay.
3-4. Các yếu tố môi trường và bảo dưỡng
Bụi bẩn, cặn bã: Nếu không thường xuyên vệ sinh, bụi bẩn tích tụ trên cánh quạt và tản nhiệt, gây giảm hiệu suất và tăng tải cho motor.
Nước mưa, bùn, muối đường: Đặc biệt ở khu vực ven biển hoặc mùa đông, muối có thể ăn mòn các bộ phận kim loại.
Sử dụng chất làm mát không đúng tiêu chuẩn: Dung môi làm mát không đúng nồng độ hoặc chất làm mát kém chất lượng có thể gây ăn mòn các bộ phận bên trong hệ thống, ảnh hưởng gián tiếp tới quạt.
4. Dấu hiệu nhận biết quạt két nước gặp sự cố
Đèn cảnh báo “Engine Temperature” bật sáng: Khi nhiệt độ nước làm mát tăng quá mức, đèn báo sẽ sáng, thường kèm theo thông báo “Check Engine”.
Mùi khói hoặc mùi cháy từ khu vực capo: Đối với motor điện bị cháy.
Tiếng kêu lạ, rít hoặc tiếng gầm khi khởi động: Có thể là cánh quạt va chạm hoặc motor không hoạt động bình thường.
Nước làm mát sôi lên nhanh chóng: Khi quạt không thổi đủ không khí, nhiệt độ nước tăng nhanh.
Quạt không quay khi nhiệt độ tăng: Kiểm tra bằng cách mở nắp capo, bật máy và để nhiệt độ lên (điều kiện an toàn). Nếu quạt không quay, có thể là lỗi điện hoặc cơ khí.
5. Quy trình kiểm tra và chẩn đoán
5.1. Kiểm tra trực quan
Mở nắp capo và quan sát quạt: Kiểm tra có bụi bẩn, cặn bã, hoặc dấu hiệu cháy (mùi khét, màu đen) không.
Kiểm tra dây điện và đầu nối: Đảm bảo các đầu nối không bị lỏng, không có vết ăn mòn. Nếu có, làm sạch bằng dung dịch làm sạch điện (contact cleaner) và siết chặt lại.
5.2. Kiểm tra nguồn điện
Dụng cụ cần chuẩn bị: Đồng hồ vạn năng (multimeter), dây kéo (jumper wires), cờ lê.
Bước 1: Đánh dấu vị trí dây nguồn 12V tới quạt (thông thường có màu đỏ hoặc xanh lá).
Bước 2: Dùng đồng hồ đo điện áp tại đầu vào của quạt khi động cơ đang chạy và nhiệt độ đã đạt mức bật quạt (khoảng 95 °C). Nếu điện áp ~12V (hoặc PWM tín hiệu), nguồn điện ổn.
Bước 3: Nếu không có điện áp, kiểm tra relay/quạt control module. Thay relay mới (thường giá rẻ) để xác định.
5.3. Kiểm tra motor quạt
Kiểm tra độ quay: Khi điện áp đã được xác nhận, dùng dây kéo nối trực tiếp 12V vào motor (cẩn thận, chỉ trong thời gian ngắn 1‑2 giây). Nếu motor quay mạnh, motor còn tốt; nếu không quay hoặc quay yếu, motor có vấn đề.
Kiểm tra kháng điện (Resistance): Đo điện trở cuộn dây motor (đối với motor DC) bằng đồng hồ. Giá trị thường nằm trong khoảng 2‑5 Ω. Nếu đo ra vô cùng lớn hoặc không đo được, cuộn dây có thể cháy.
5.4. Kiểm tra cảm biến nhiệt độ (ECT)
Kiểm tra điện trở cảm biến: Dùng đồng hồ đo điện trở, giá trị sẽ thay đổi theo nhiệt độ (thông thường 1 kΩ ở 20 °C). Nếu cảm biến hỏng, ECU sẽ không nhận đúng nhiệt độ, dẫn tới quạt không bật.
5.5. Kiểm tra bộ điều khiển PWM
Sử dụng oscilloscope (nếu có) để đo xung PWM tại đầu ra của module. Tần số thường khoảng 1‑2 kHz. Nếu không có xung hoặc xung không ổn định, module cần thay.
6. Hướng dẫn thay thế quạt két nước Toyota Sienna
Lưu ý: Trước khi thực hiện bất kỳ công việc nào, hãy chắc chắn rằng xe đã được tắt máy, chìa khóa rời khỏi khoá và pha lê (pin) đã được ngắt (để tránh điện giật). Đối với các công việc liên quan tới hệ thống làm mát, nên để nước làm mát nguội hoàn toàn.

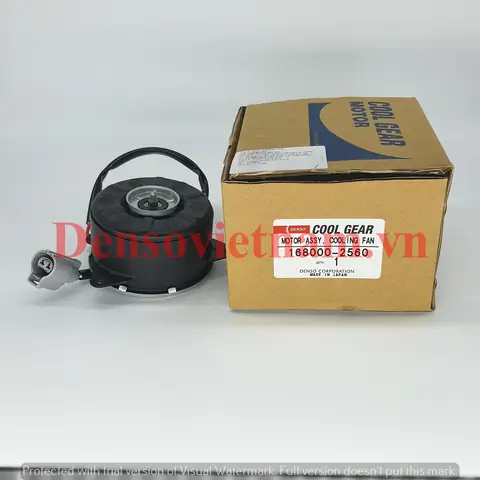

Quạt Két Nước Toyota Sienna
Có thể bạn quan tâm: Quy Trình 7 Bước Toyota: Bí Quyết Đưa Doanh Nghiệp Đến Thành Công Bền Vững
6.1. Dụng cụ cần chuẩn bị
Dụng cụ
Mô tả
Cờ lê, mỏ lết
Để tháo đai ốc, bu lông
Tua vít (Phillips & Flathead)
Để tháo các ốc nhựa
Bộ dụng cụ cắt dây (Wire cutter/stripper)
Đối với việc cắt và nối dây
Dụng cụ đo điện (Multimeter)
Kiểm tra điện áp, điện trở
Dụng cụ chặt dây (Crimping tool)
Nếu cần thay đầu nối
Dầu bôi trơn (Anti‑seize)
Bôi vào bu lông, ốc vít để dễ tháo lắp
Bình đựng nước làm mát
Để thu thập dung môi khi tháo bộ tản nhiệt
Găng tay bảo hộ
Bảo vệ tay khỏi dung môi nóng
Sản phẩm thay thế quạt (Original hoặc Aftermarket chất lượng cao)
Đảm bảo tương thích
6.2. Các bước thực hiện
Bước 1: Tháo bảo vệ nắp capo và rò rỉ dung môi
Mở nắp capo, tháo các ốc bảo vệ (nếu có) để tiếp cận quạt.
Đặt bình đựng nước dưới bộ tản nhiệt để thu thập dung môi nếu cần tháo ống nối.
Bước 2: Ngắt nguồn điện
Rút cáp âm (negative) của bình ắc quy (đánh dấu màu đen) để ngắt nguồn điện toàn bộ hệ thống.
Bước 3: Tháo dây điện và đầu nối
Nhận dạng dây nguồn và dây tín hiệu tới quạt (thường có màu đỏ và xanh). Dùng kìm để bẻ nhẹ đầu nối, rút ra.
Đánh dấu vị trí các đầu nối để lắp lại đúng cách.
Bước 4: Tháo quạt khỏi vị trí gắn
Quạt thường được gắn bằng 2‑4 ốc vít hoặc bu lông. Dùng cờ lê tháo chúng ra.
Một số mẫu Sienna có khung kim loại gắn chặt quạt; cần tháo các ốc giữ khung.
Bước 5: Kiểm tra và làm sạch khu vực lắp đặt
Lau sạch bụi, cặn bẩn trên bề mặt lắp đặt và bộ tản nhiệt.
Kiểm tra xem có dấu hiệu ăn mòn hoặc hỏng hóc trên khung gắn quạt không; nếu có, sửa chữa hoặc thay mới.
Bước 6: Lắp quạt mới
Đặt quạt mới vào vị trí, căn chỉnh các lỗ vít đúng.
Vặn chặt ốc/bu lông bằng cờ lê, không nên siết quá mạnh để tránh làm hỏng ren.
Lắp lại khung (nếu có) và các ốc bảo vệ.
Bước 7: Kết nối lại dây điện
Nối lại dây nguồn và tín hiệu vào đầu nối. Đảm bảo các kẹp chốt chặt.
Nếu dây bị hỏng, cắt và nối lại bằng công cụ crimping, sử dụng đầu nối chuẩn.
Bước 8: Kiểm tra hoạt động
Gắn lại cáp âm (negative) của bình ắc quy.
Khởi động xe, để động cơ chạy ở vòng hạ thấp (idle) cho đến khi nhiệt độ nước làm mát đạt mức bật quạt (khoảng 95 °C). Quan sát quạt có quay hay không.
Nếu quạt quay bình thường, tắt máy và kiểm tra lại các ốc vít, dây điện để chắc chắn không còn lỏng.
Bước 9: Hoàn thiện
Đóng nắp capo, tháo dụng cụ, dọn dẹp khu vực làm việc.
Kiểm tra mức dung môi làm mát, nếu cần thêm, nạp dung môi đúng chuẩn (Toyota Genuine Coolant hoặc dung môi phù hợp theo hướng dẫn nhà sản xuất).
6.3. Thời gian thực hiện
Đối với người có kinh nghiệm: khoảng 45‑60 phút.
Đối với người mới: 1,5‑2 giờ (bởi vì cần thời gian tìm hiểu và cẩn thận hơn).
7. Bảo dưỡng định kỳ để kéo dài tuổi thọ quạt két nước
Hạng mục bảo dưỡng
Thời gian thực hiện
Nội dung chi tiết
Kiểm tra mức dung môi làm mát
2‑3 tháng/lần
Đảm bảo mức dung môi trong khoảng “Full” và không có rò rỉ.
Vệ sinh tản nhiệt và quạt
6‑12 tháng
Dùng bình xịt hơi nước áp lực nhẹ hoặc cọ mềm để loại bỏ bụi, lá cây. Tránh dùng chất tẩy rửa mạnh.
Kiểm tra dây điện và đầu nối
12 tháng
Kiểm tra độ chặt, làm sạch oxy hoá, bôi chất chống oxy hoá.
Kiểm tra cảm biến ECT
12‑24 tháng
Đo điện trở, thay mới nếu có sai số lớn.
Kiểm tra relay và module điều khiển
24 tháng
Thay mới nếu có dấu hiệu hỏng như tiếng kêu lạ, không bật quạt.
Thay dung môi làm mát
2‑3 năm hoặc theo khuyến cáo nhà sản xuất
Dung môi mới giúp hệ thống làm mát hoạt động hiệu quả, giảm nguy cơ ăn mòn.
8. Các câu hỏi thường gặp (FAQ)
8.1. Quạt két nước Sienna có bao nhiêu tốc độ?
Thông thường, quạt điện Toyota Sienna có hai tốc độ: thấp (Low) và cao (High). Khi nhiệt độ nước làm mát đạt mức trung bình, quạt sẽ chạy ở tốc độ thấp; khi nhiệt độ tăng cao hơn, ECU sẽ chuyển sang tốc độ cao để tăng lưu lượng không khí.
8.2. Nếu quạt không hoạt động ở tốc độ cao, tôi có thể tự điều chỉnh?
Không nên tự ý can thiệp vào bảng điều khiển ECU hay module PWM. Việc thay đổi thông số có thể gây hỏng hệ thống điện và làm mất bảo hành. Nếu quạt không chuyển sang tốc độ cao, nên kiểm tra cảm biến nhiệt độ và module điều khiển.
8.3. Quạt bị ẩm, có nên dùng máy sấy để khô?
Quạt Két Nước Toyota Sienna
Có thể bạn quan tâm: Quy Trình Tpm Của Toyota: Chiến Lược Quản Lý Bảo Trì Toàn Diện Đưa Hiệu Suất Sản Xuất Lên Tầm Cao Mới
Không nên dùng máy sấy nhiệt độ cao vì có thể làm hỏng dây điện và cách điện. Thay vào đó, dùng không khí nén (air compressor) hoặc để khô tự nhiên trong môi trường thoáng.
8.4. Quạt mới có cần “bảo dưỡng” đặc biệt trước khi lắp?
Không. Quạt mới (OEM hoặc aftermarket chất lượng) thường đã được kiểm tra và bôi trơn sẵn. Tuy nhiên, nên bôi một lớp mỏng chất bôi trơn chịu nhiệt (silicone spray) lên trục motor để giảm ma sát.
8.5. Khi thay quạt, có cần thay bộ lọc không khí (air filter)?
Không bắt buộc, nhưng nếu bạn đang thực hiện bảo dưỡng hệ thống làm mát, đây là cơ hội tốt để kiểm tra và thay bộ lọc không khí nếu nó đã bám đầy bụi.
9. Kết luận
Quạt két nước là một trong những thành phần quan trọng nhất giúp động cơ Toyota Sienna duy trì nhiệt độ làm việc ổn định, tránh hiện tượng quá nhiệt gây hư hỏng nghiêm trọng. Hiểu rõ cấu tạo, nguyên lý hoạt động và các nguyên nhân gây hỏng sẽ giúp bạn nhanh chóng chẩn đoán và khắc phục sự cố, giảm thiểu chi phí sửa chữa và thời gian ngừng xe.
Việc bảo dưỡng định kỳ (vệ sinh quạt, kiểm tra dây điện, duy trì dung môi làm mát sạch sẽ) là chìa khóa để kéo dài tuổi thọ của quạt và toàn bộ hệ thống làm mát. Khi gặp sự cố, hãy thực hiện các bước kiểm tra cơ bản như đo điện áp, kiểm tra dây nối và cảm biến. Nếu cần thay thế, hãy làm theo quy trình chi tiết ở mục 6, luôn tuân thủ các quy tắc an toàn điện và cơ khí.
Hy vọng bài viết trên đã cung cấp cho bạn đầy đủ thông tin cần thiết để khắc phục, thay thế và bảo dưỡng quạt két nước Toyota Sienna một cách hiệu quả. Chúc xe của bạn luôn vận hành mạnh mẽ, mát mẻ và bền bỉ trên mọi hành trình!
