1. Giới thiệu chung về hệ thống VSV (Vacuum Switching Valve) trên xe Toyota
Trong các hệ thống điều khiển khí thải hiện đại của Toyota, VSV (Vacuum Switching Valve) – còn được gọi là Purge Valve – đóng một vai trò cực kỳ quan trọng. Đây không chỉ là một bộ phận đơn thuần giúp giảm khí thải, mà còn ảnh hưởng trực tiếp tới hiệu suất động cơ, tiêu thụ nhiên liệu và độ bền của các thành phần khác như cảm biến oxy (O₂ sensor), bộ điều khiển động cơ (ECU) và hệ thống tái tuần hoàn khí thải (EGR).

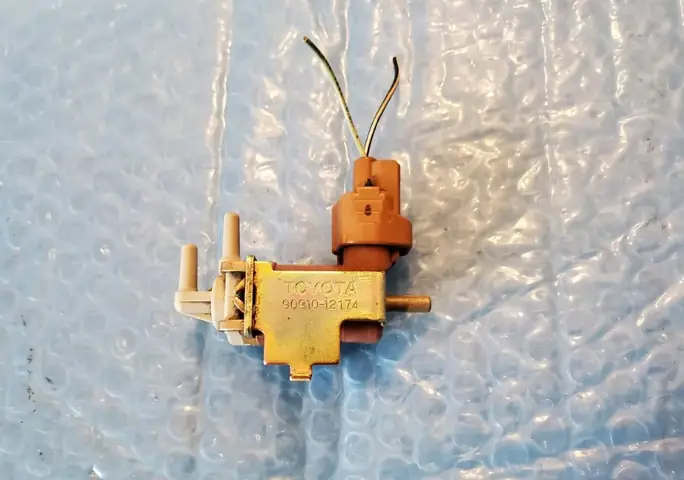

1.1. VSV là gì?
- Tên đầy đủ: Vacuum Switching Valve – Van chuyển áp suất chân không.
- Chức năng chính: Kiểm soát dòng khí thải tái tuần hoàn (EVAP) và luồng không khí sạch vào hệ thống tái tuần hoàn khí thải (Purge) dựa trên tín hiệu từ ECU.
- Vị trí lắp đặt: Thường được gắn trên ống dẫn khí thải (EVAP) hoặc trên ống hút khí thải (Purge) phía trước bộ lọc khí thải (catalytic converter).
1.2. Tại sao VSV lại quan trọng đối với Toyota?
Toyota luôn đặt tiêu chuẩn cao về môi trường và hiệu suất nhiên liệu. VSV giúp:
- Kiểm soát lượng hơi nhiên liệu dư thừa trong bể chứa (fuel tank) không bị giải phóng ra môi trường.
- Đảm bảo áp suất ổn định trong hệ thống EVAP, tránh hiện tượng “fuel vapor leak”.
- Tối ưu hoá quá trình đốt cháy bằng cách cung cấp đúng lượng không khí sạch cho quá trình “purge”.
Nếu VSV hoạt động không đúng, các triệu chứng thường gặp bao gồm:
– Đèn Check Engine bật (Mã lỗi P0440, P0441, P0455…).
– Mất công suất, rung động động cơ khi tăng tốc.
– Tiêu thụ nhiên liệu tăng đáng kể.
– Mùi xăng thối trong cabin.
2. Cấu tạo và nguyên lý hoạt động của VSV Toyota
2.1. Cấu tạo cơ bản
| Thành phần | Mô tả | Chức năng |
|---|---|---|
| Bộ phận điện (solenoid) | Cuộn dây điện khi nhận tín hiệu từ ECU sẽ hút hoặc đẩy piston. | Điều khiển mở/đóng van. |
| Piston (cánh van) | Di chuyển lên xuống trong ống dẫn khí. | Tạo hoặc ngăn chặn dòng khí. |
| Spring (lò xo) | Đảm bảo van trở về vị trí mặc định khi không có điện. | Đảm bảo độ kín khi không được kích hoạt. |
| Housing (vỏ bọc) | Bao bọc toàn bộ bộ phận, thường bằng nhựa chịu nhiệt. | Bảo vệ các bộ phận bên trong khỏi môi trường. |
| Cầu nối điện (connector) | Kết nối với dây điện ECU. | Truyền tín hiệu điều khiển. |
2.2. Nguyên lý hoạt động
Có thể bạn quan tâm: Giá Toyota Hybrid: Đánh Giá Chi Tiết, So Sánh Và Lời Khuyên Mua Xe Hybrid Của Toyota
- Tín hiệu “Purge” được ECU gửi tới VSV dựa trên các yếu tố: tốc độ xe, tải động cơ, mức độ nạp nhiên liệu, nhiệt độ môi trường.
- Khi nhận tín hiệu “ON”, cuộn solenoid được cấp điện, tạo lực hút kéo piston lên, mở van cho phép khí thải (vapor) trong bể EVAP di chuyển qua ống “purge” tới ống hút không khí của động cơ.
- Khi tín hiệu “OFF”, solenoid ngừng cấp điện, lò xo đẩy piston trở lại vị trí đóng, ngăn dòng khí thải.
Quá trình này diễn ra trong khoảng từ 0,5 – 2 giây tùy vào yêu cầu của ECU, giúp duy trì áp suất ổn định và giảm thiểu lượng hơi nhiên liệu thải ra môi trường.
3. Các mã lỗi thường gặp liên quan tới VSV trên xe Toyota
| Mã lỗi | Mô tả | Nguyên nhân tiềm năng |
|---|---|---|
| P0440 | Hệ thống EVAP không hoạt động đúng | VSV hỏng, ống dẫn rò, cảm biến áp suất EVAP lỗi. |
| P0441 | Thiết lập thời gian purge không đúng | VSV không mở đúng thời gian, dây điện ngắn/mở. |
| P0455 | Rò rỉ lớn trong hệ thống EVAP | VSV rò, nắp bình nhiên liệu không kín, ống dẫn bị rách. |
| P0456 | Rò rỉ nhỏ trong hệ thống EVAP | VSV rò nhẹ, nắp bình nhiên liệu không chặt. |
| P1472 (đối với một số mẫu) | Lỗi van purge hệ thống EGR | VSV liên quan tới EGR không hoạt động. |
Khi bất kỳ mã lỗi nào xuất hiện, việc đọc và phân tích dữ liệu thời gian thực (live data) trên công cụ OBDII sẽ giúp xác định chính xác nguyên nhân và đưa ra giải pháp thích hợp.
4. Nguyên nhân gây hỏng VSV Toyota
4.1. Tuổi thọ và hao mòn tự nhiên
- Sự ăn mòn của các bộ phận kim loại do tiếp xúc liên tục với hơi nhiên liệu và hơi nước.
- Mất tính đàn hồi của lò xo sau một thời gian dài hoạt động, gây việc van không đóng kín hoàn toàn.
4.2. Điều kiện môi trường
- Nhiệt độ cao (đặc biệt trong mùa hè hoặc khi lái xe trong khu vực nóng bức) làm giảm độ bền của nhựa housing, dẫn đến nứt, vỡ.
- Độ ẩm và độ mặn (đặc biệt ở khu vực ven biển) có thể gây ăn mòn nhanh hơn.
4.3. Lỗi điện
- Dây nối (connector) bị ăn mòn, lỏng hoặc gãy – ảnh hưởng tới tín hiệu điện của solenoid.
- Ngắn mạch hoặc quá tải do nguồn cung cấp điện không ổn định.
4.4. Lắp đặt không đúng
Có thể bạn quan tâm: Prius Toyota 2017: Đánh Giá Toàn Diện, Đặc Điểm Nổi Bật Và Lý Do Nên Sở Hữu
- Tháo lắp sai chiều (đặc biệt trên một số mẫu Toyota có 2 van purge).
- Sử dụng keo không phù hợp hoặc không thắt chặt đủ ốc vít, gây rò rỉ khí.
5. Cách kiểm tra và chẩn đoán VSV trên xe Toyota
5.1. Dụng cụ cần chuẩn bị
- Máy Scan OBDII (có khả năng đọc dữ liệu thời gian thực và mã lỗi).
- Bộ dụng cụ cầm tay (cờ lê, mỏ lết, tua vít).
- Bơm chân không (vacuum pump) – để kiểm tra độ kín của van.
- Đèn LED (hoặc multimeter) – để kiểm tra nguồn điện và tín hiệu điều khiển.
5.2. Các bước kiểm tra cơ bản
- Kiểm tra mã lỗi: Kết nối máy scan, đọc các mã lỗi liên quan (P0440, P0441, P0455, P0456).
- Kiểm tra nguồn cấp điện: Dùng multimeter đo điện áp tại cổng nối của VSV khi ECU gửi tín hiệu “ON”. Giá trị thường là 12V (hoặc 5V tùy mẫu).
- Kiểm tra hoạt động solenoid: Khi cấp điện, nghe tiếng “click” – dấu hiệu solenoid hoạt động. Nếu không nghe, có thể solenoid hỏng hoặc nguồn không tới.
- Kiểm tra độ kín: Kết nối bơm chân không vào đầu ống của VSV, bật máy, quan sát áp suất. Nếu áp suất giảm nhanh dù van đã đóng, có khả năng van rò.
- Kiểm tra ống dẫn: Kiểm tra toàn bộ ống EVAP và purge xem có rò, nứt, lỏng không.
5.3. Phân tích dữ liệu live data
Trên máy scan, quan sát các tham số:
- EVAP Pressure (kPa): Áp suất trong bể EVAP. Giá trị bình thường: 0 – 5 kPa.
- Purge Valve Duty Cycle (%): Tỷ lệ thời gian mở van. Nếu luôn ở mức cao (>80%) khi không cần, có thể VSV đang “dính”.
- O₂ Sensor Voltage (Bank 1 Sensor 1): Độ thay đổi nhanh khi purge hoạt động, nếu không thay đổi, có thể luồng khí purge không tới.
6. Quy trình thay thế VSV Toyota
6.1. Chuẩn bị
- Đảm bảo động cơ tắt, chìa khóa rút và đặt bánh xe để tránh trượt.
- Đeo găng tay bảo hộ và kính bảo hộ.
6.2. Bước thực hiện
| Bước | Mô tả chi tiết |
|---|---|
| 1. Xác định vị trí VSV | Thông thường nằm trên ống dẫn EVAP phía trước bình nhiên liệu, hoặc trên ống purge gần bộ lọc khí thải. |
| 2. Tháo cáp điện | Nhẹ nhàng bấm kẹp và rút connector ra, tránh kéo dây. |
| 3. Tháo ốc vít hoặc kẹp | Dùng cờ lê thích hợp để tháo ốc giữ van. Đối với một số mẫu, van được kẹp bằng ốc vít tự đặn. |
| 4. Tháo VSV | Kéo nhẹ nhàng, tránh làm gãy ống dẫn. |
| 5. Kiểm tra ống dẫn | Nếu ống bị nứt, thay mới ngay. |
| 6. Lắp VSV mới | Đặt đúng chiều (cửa vào/ra), siết ốc vừa chặt vừa không làm hỏng vỏ nhựa. |
| 7. Kết nối lại cáp điện | Đảm bảo kết nối chắc chắn, không có bụi bẩn. |
| 8. Kiểm tra lại | Khởi động động cơ, dùng máy scan để xem mã lỗi đã tắt chưa, quan sát live data. |
6.3. Lưu ý quan trọng
Có thể bạn quan tâm: Prius Toyota 1997: Câu Chuyện Đầu Tiên Của Đế Chế Xe Hybrid Và Di Sản Bền Vững
- Không sử dụng keo dán trên bề mặt tiếp xúc van, vì sẽ làm giảm độ kín.
- Kiểm tra lại áp suất EVAP sau khi lắp mới, nếu vẫn có rò thì cần kiểm tra toàn bộ hệ thống ống.
- Thay bộ lọc khí thải nếu đã quá lâu sử dụng, vì độ tắc có thể ảnh hưởng tới hoạt động purge.
7. Bảo dưỡng định kỳ để kéo dài tuổi thọ VSV
| Thời gian | Hành động |
|---|---|
| Mỗi 15.000 – 20.000 km | Kiểm tra mã lỗi OBD, kiểm tra áp suất EVAP. |
| Mỗi 30.000 km | Kiểm tra tình trạng ống dẫn EVAP, thay nếu có dấu hiệu rách, nứt. |
| Mỗi 50.000 km | Vệ sinh connector, dùng dung dịch chống oxy hoá để bảo vệ tiếp xúc điện. |
| Mỗi 80.000 km | Kiểm tra độ kín của VSV bằng bơm chân không, thay nếu có rò. |
| Mỗi 100.000 km | Thay VSV nếu đã qua thời gian khuyến cáo của nhà sản xuất (thường 100.000 – 150.000 km). |
8. So sánh VSV Toyota với các hãng khác
| Tiêu chí | Toyota | Honda | Nissan | Ford |
|---|---|---|---|---|
| Công nghệ van | Solenoid điện + lò xo | Solenoid + cảm biến áp suất | Solenoid + bộ lọc khí thải tích hợp | Solenoid + bộ điều khiển điện tử đa chức năng |
| Độ bền trung bình | 150.000 – 200.000 km | 130.000 – 180.000 km | 120.000 – 170.000 km | 140.000 – 190.000 km |
| Vấn đề thường gặp | Rò rỉ do nhựa housing | Đứt dây connector | Bị kẹt do cặn bã nhiên liệu | Lỗi điện do connector mòn |
| Giá thay thế (VN) | 1.200.000 – 2.000.000 VNĐ | 1.100.000 – 1.800.000 VNĐ | 1.000.000 – 1.600.000 VNĐ | 1.300.000 – 2.200.000 VNĐ |
Toyota thường được đánh giá cao về độ bền và khả năng chịu nhiệt, nhưng nếu không bảo dưỡng đúng cách, VSV vẫn có thể gặp rò rỉ do nhựa housing bị mòn dưới tác động của nhiệt độ cao.
9. Khi nào cần thay VSV thay vì sửa chữa?
| Trường hợp | Khuyến nghị |
|---|---|
| Rò rỉ nhẹ, chỉ 1‑2% áp suất | Thử làm sạch, thay keo nối, kiểm tra ống dẫn. |
| Rò rỉ lớn (hơn 5% áp suất) hoặc không ngừng mở | Thay mới VSV. |
| Solenoid không “click” khi cấp điện | Nếu kiểm tra nguồn điện ổn, thay VSV. |
| Lò xo mất tính đàn hồi, van không đóng kín | Thay VSV. |
| Connector ăn mòn nặng | Thay connector, nếu VSV vẫn hoạt động bình thường, không cần thay. |
10. Tổng kết
VSV (Purge Valve) là một trong những thành phần then chốt giúp Toyota duy trì tiêu chuẩn môi trường và hiệu suất nhiên liệu. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và các mã lỗi liên quan sẽ giúp người dùng và thợ sửa chữa phát hiện sớm, khắc phục kịp thời và đảm bảo độ bền cho toàn bộ hệ thống EVAP.
- Kiểm tra định kỳ và đọc mã lỗi là bước đầu tiên quan trọng.
- Khi phát hiện rò rỉ hoặc lỗi điện, đánh giá mức độ để quyết định sửa chữa hay thay mới.
- Thay VSV đúng quy trình sẽ tránh gây hư hỏng thêm cho các bộ phận khác như cảm biến O₂, ống EVAP và ECU.
Với sự chăm sóc đúng cách, VSV Toyota có thể hoạt động ổn định trên 150.000 km, góp phần giảm khí thải, tiết kiệm nhiên liệu và duy trì độ tin cậy của xe. Hãy luôn nhớ rằng, một hệ thống EVAP khỏe mạnh bắt đầu từ van purge – trái tim của quá trình “purge” trong mọi mẫu Toyota hiện đại.
