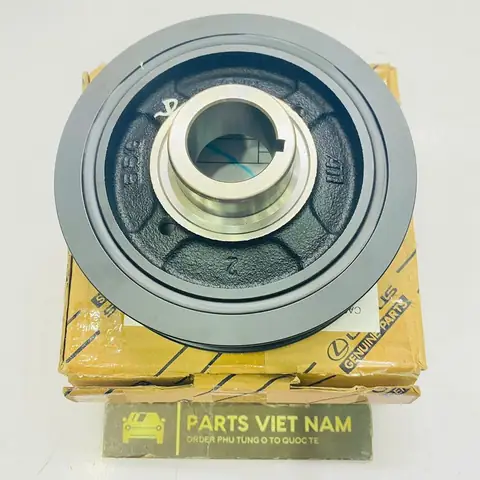

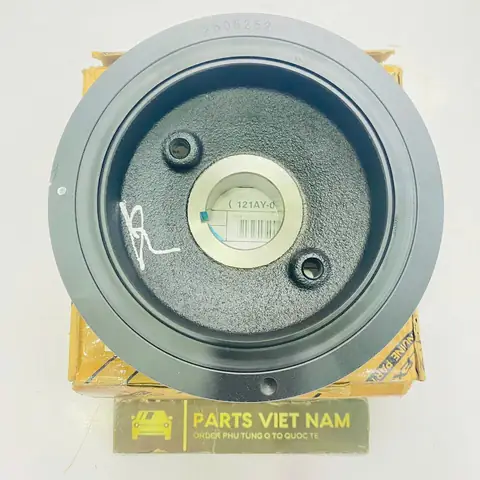

1. Giới thiệu chung về puly trục khuỷu Toyota Innova
Trong hệ thống truyền động của một chiếc xe ô tô, puly trục khuỷu (hay còn gọi là đĩa trục khuỷu, pulley crankshaft) đóng một vai trò vô cùng quan trọng. Đối với Toyota Innova – một trong những mẫu MPV bán chạy nhất tại thị trường Đông Nam Á – việc duy trì hoạt động ổn định của puly trục khuỷu không chỉ giúp xe vận hành mượt mà mà còn bảo vệ các bộ phận quan trọng khác như hệ thống lái, hệ thống truyền động và thậm chí cả hệ thống điện.
Bài viết này sẽ cung cấp cho bạn một cái nhìn toàn diện về puly trục khuỷu Toyota Innova, bao gồm:
- Cấu tạo và nguyên lý hoạt động
- Các chức năng chính trong hệ thống của Innova
- Các dấu hiệu thường gặp khi puly trục khuỷu gặp sự cố
- Nguyên nhân gây hỏng và cách phòng ngừa
- Quy trình thay thế, lắp đặt và kiểm tra sau khi thay.
Với hơn 1500 từ chi tiết, hy vọng bạn sẽ có đủ kiến thức để tự kiểm tra, chẩn đoán và thậm chí thực hiện việc bảo dưỡng, thay thế puly trục khuỷu trên chiếc Innova của mình hoặc đưa ra quyết định đúng đắn khi đưa xe tới các trung tâm bảo dưỡng uy tín.
2. Cấu tạo và nguyên lý hoạt động của puly trục khuỷu
2.1. Định nghĩa cơ bản
Puly trục khuỷu là một bộ phận kim loại dạng bánh răng (hoặc bánh răng tròn) được gắn trực tiếp lên trục khuỷu (crankshaft) của động cơ. Nó có nhiệm vụ truyền mô-men xoắn từ trục khuỷu sang các phụ kiện phụ trợ như bơm dầu, bơm nước, bơm khí nén, hoặc điều hòa không khí thông qua dây curoa (serpentine belt) hoặc dây curoa răng (timing belt/chain).
2.2. Các thành phần chính
- Bánh răng (tooth profile) – Được gia công chính xác để phù hợp với dạng răng của dây curoa, giúp truyền lực mượt mà và giảm độ mài mòn.
- Vòng đệm (bearing sleeve) – Thường là loại bầu tròn (cylinder bore) hoặc bầu bi (ball bearing) để giảm ma sát giữa puly và trục khuỷu.
- Mối hàn (keyway) – Rãnh chìa khóa để cố định puly trên trục, tránh trượt khi truyền mô-men.
- Ống bảo vệ (dust cover) – Được lắp phía trên puly để ngăn bụi, rác, và các hạt kim loại xâm nhập vào vùng truyền động.
2.3. Nguyên lý truyền lực
Khi piston di chuyển lên xuống, trục khuỷu quay và truyền mô-men xoắn tới puly trục khuỷu. Dây curoa/ dây curoa răng được căng quanh puly và các bánh răng phụ (như puly bơm nước, puly máy phát điện). Khi trục khuỷu quay, puly cũng quay đồng thời, kéo dây curoa và làm cho các phụ kiện phụ trợ hoạt động đồng thời. Độ chính xác trong việc đồng bộ thời gian mở/ đóng van, bơm dầu, và bơm nước phụ thuộc vào độ căng và độ bám răng của puly.
3. Chức năng quan trọng của puly trục khuỷu trong Toyota Innova
3.1. Động cơ 2.0L và 2.7L – Các loại puly khác nhau
Toyota Innova hiện nay được trang bị hai phiên bản động cơ chính: 2.0L (4NZ-FE) và 2.7L (3SZ-VE). Mỗi loại động cơ có cấu hình puly khác nhau:
| Động cơ | Số puly trên trục khuỷu | Chức năng các puly |
|---|---|---|
| 2.0L (4NZ-FE) | 3 | 1. Puly lái (điều khiển trục cam) – truyền lực cho camshaft 2. Puly bơm nước – cung cấp lưu lượng nước làm mát 3. Puly máy phát điện – sạc bình và cung cấp điện cho hệ thống |
| 2.7L (3SZ-VE) | 4 | 1. Puly lái (điều khiển camshaft) 2. Puly bơm nước 3. Puly bơm dầu (đôi khi tích hợp) 4. Puly máy phát điện |
3.2. Vai trò trong hệ thống làm mát
Puly bơm nước chịu trách nhiệm đẩy dung dịch làm mát qua các kênh trong đầu xi lanh, giúp giảm nhiệt độ động cơ. Nếu puly bị mòn hoặc mất căng, lưu lượng làm mát giảm, dẫn đến nhiệt độ quá cao và có thể gây hỏng giai đốt hoặc đầu xi lanh.
3.3. Vai trò trong hệ thống bôi trơn
Có thể bạn quan tâm: Pt Toyota Astra Financial Services – Đối Tác Tài Chính Đáng Tin Cậy Cho Mọi Người Tiêu Dùng
Đối với một số phiên bản, puly bơm dầu (được gắn trên trục khuỷu hoặc trục cam) đảm bảo áp suất dầu ổn định tới các bộ phận như bánh trống, trục cam, và trục khuỷu. Sự cố tại puly bơm dầu sẽ gây áp suất dầu giảm, dẫn tới ma sát tăng và hao mòn nhanh.
3.4. Vai trò trong hệ thống điện và các phụ kiện khác
Puly máy phát điện cung cấp năng lượng cho bình ắc quy, đồng thời cung cấp điện cho hệ thống điều khiển, đèn, hệ thống giải trí. Nếu puly bị lệch, máy phát điện không hoạt động đúng, khiến bình ắc quy nhanh cạn và các thiết bị điện không ổn định.
4. Dấu hiệu nhận biết puly trục khuỷu Toyota Innova gặp sự cố
4.1. Tiếng kêu, rung lắc bất thường
- Tiếng kêu rít khi động cơ đang hoạt động ở tốc độ thấp hoặc khi tăng tốc mạnh.
- Rung lắc trên vô-lăng hoặc thân xe, cảm giác như “động cơ mất cân bằng”.
4.2. Nhiệt độ động cơ tăng nhanh
Nếu puly bơm nước không hoạt động đúng, đồng hồ nhiệt độ sẽ lên nhanh, thậm chí có thể bật cảnh báo quá nhiệt sau vài phút chạy.
4.3. Áp suất dầu giảm
Máy đo áp suất dầu (nếu có) hoặc đèn oil pressure warning sẽ bật sáng, báo hiệu áp suất dầu không đạt chuẩn.
4.4. Đèn pin máy phát điện (alternator) bật
Khi puly máy phát điện không truyền đủ sức, đèn pin “Battery/Charging System” sẽ sáng, đồng thời đèn pin “Check Engine” cũng có thể xuất hiện.
4.5. Rò rỉ dầu hoặc nước tại vị trí puly
Kiểm tra dưới nắp capo, nếu thấy vết dầu hoặc nước trên hoặc quanh puly, có thể là do đai curoa rách hoặc bó đai mất căng do puly hỏng.
4.6. Đai curoa (serpentine belt) bị mòn nhanh
Nếu puly không giữ được độ căng ổn định, đai curoa sẽ bị trượt hoặc đứt nhanh hơn bình thường.
5. Nguyên nhân gây hỏng puly trục khuỷu và cách phòng ngừa
Có thể bạn quan tâm: Prova Toyota Rav4 Hybrid 2019: Đánh Giá Toàn Diện, So Sánh Và Hướng Dẫn Mua Xe
5.1. Mài mòn tự nhiên
- Số km chạy cao (thường >150,000 km) → sự mòn dần của bánh răng và vòng đệm.
- Chất lượng vật liệu kém (đối với phụ tùng thay thế không chuẩn) → giảm tuổi thọ.
5.2. Căng đai không đúng
- Đai curoa quá lỏng → gây trượt, tạo lực đập lên răng puly, làm mòn nhanh.
- Đai quá căng → tạo tải lực lên trục khuỷu, gây biến dạng puly.
5.3. Dầu bôi trơn không đủ hoặc bẩn
- Đối với puly bơm dầu, dầu bôi trơn kém sẽ làm tăng ma sát, dẫn tới nhiệt độ cao và mài mòn nhanh.
- Dầu bẩn có thể chứa hạt kim loại gây mài mòn răng puly.
5.4. Nhiệt độ quá cao
- Quá nhiệt động cơ (do làm mát kém) sẽ làm độ cứng của kim loại giảm, khiến puly dễ biến dạng.
5.5. Lắp đặt không đúng kỹ thuật
- Không căn chỉnh đúng khi lắp puly → răng không khớp, gây tiếng kêu và hao mòn.
- Không thay đai curoa mới khi thay puly → độ bám răng kém.
5.6. Cách phòng ngừa
| Biện pháp | Mô tả chi tiết |
|---|---|
| Kiểm tra định kỳ (mỗi 10,000 km) | Kiểm tra độ căng, tình trạng răng đai, dấu vết mòn trên puly. |
| Thay dầu đúng lịch (mỗi 5,000–7,500 km) | Dùng dầu chuẩn Toyota (đặc tính độ nhớt 5W-30 cho 2.0L, 10W-30 cho 2.7L). |
| Đổi đai curoa khi thay puly | Thay đai mới (OEM hoặc chất lượng tương đương) để đảm bảo độ bám răng. |
| Kiểm tra hệ thống làm mát | Đảm bảo mức nước làm mát và áp suất bình bình thường. |
| Sử dụng phụ tùng chính hãng | Hạn chế phụ tùng giá rẻ, không đạt tiêu chuẩn. |
| Định kỳ cân bằng trục khuỷu | Kiểm tra độ lệch trục khuỷu, tránh gây tải không đều lên puly. |
6. Quy trình chuẩn thay thế puly trục khuỷu Toyota Innova
Lưu ý: Việc thay puly yêu cầu kỹ năng cơ khí và dụng cụ chuyên dụng. Nếu không có kinh nghiệm, nên đưa xe tới trung tâm bảo dưỡng uy tín.
6.1. Dụng cụ cần chuẩn bị
| Dụng cụ | Mô tả |
|---|---|
| Bộ cờ lê và mỏ lết | Để tháo các bulong, ốc giữ đai curoa. |
| Máy kéo (puller) đặc biệt | Dùng để tháo puly khỏi trục khuỷu mà không làm hỏng trục. |
| Động cơ nâng (hoist) | Để nâng xe và tháo bánh xe, nếu cần. |
| Bàn làm việc sạch | Đặt các bộ phận ra để kiểm tra. |
| Dây curoa mới (serpentine belt) | Nên thay đồng thời. |
| Dầu máy và dung dịch làm mát mới | Nếu cần thay đổi. |
| Dụng cụ đo độ căng đai (tension gauge) | Đảm bảo độ căng chuẩn. |
| Bảo hộ cá nhân (găng tay, kính bảo hộ) | Đảm bảo an toàn. |
6.2. Các bước thực hiện
Bước 1: Chuẩn bị và an toàn
- Đậu xe trên mặt phẳng, bật phanh tay.
- Ngắt nguồn điện (đánh dấu cờ pin) để tránh rủi ro.
- Nâng xe bằng cọc nâng, tháo bánh xe nếu cần tiếp cận puly ở phía trước.
Bước 2: Tháo đai curoa (serpentine belt)
- Xác định bộ giảm áp lực (tensioner) – thường là một bánh răng tròn có trục vít.
- Dùng cờ lê hoặc dụng cụ chuyên dụng để nới lỏng trục giảm áp lực, giảm lực căng lên đai.
- Rút đai curoa ra khỏi các puly, ghi lại vị trí để lắp lại đúng thứ tự.
Bước 3: Kiểm tra tình trạng puly hiện tại
- Kiểm tra răng đai, vòng đệm và bề mặt puly.
- Nếu có vết trầy xước sâu, mòn răng, hoặc biến dạng, quyết định thay mới.
Bước 4: Tháo puly trục khuỷu
- Dùng puller đặt vào vị trí puly, chắc chắn không chạm vào các bộ phận khác.
- Vặn tay kéo cho đến khi puly rời khỏi trục khuỷu.
- Kiểm tra keyway (rãnh chìa) trên trục khuỷu, nếu mòn phải thay cả trục hoặc key mới.
Bước 5: Lắp puly mới
- Đặt puly mới lên trục khuỷu, căn chỉnh key đúng vị trí.
- Dùng puller nhẹ nhàng đẩy puly vào cho đến khi bám chặt.
- Đảm bảo vòng đệm (bearing) nằm đúng vị trí, không có khe hở.
Bước 6: Lắp lại đai curoa và tensioner
- Đặt đai curoa mới lên các puly theo sơ đồ (thường có trên nắp capo hoặc sách hướng dẫn).
- Dùng dụng cụ đo độ căng để điều chỉnh tensioner sao cho độ căng đạt 15–20% lực kéo tối đa của đai.
Bước 7: Kiểm tra lại toàn bộ hệ thống
- Xoay tay trục khuỷu (hoặc khởi động động cơ) để kiểm tra độ trơn tru, không có tiếng kêu.
- Kiểm tra độ căng đai một lần nữa sau khi động cơ chạy 5–10 phút.
Bước 8: Hoàn thiện và dọn dẹp
- Lắp lại bánh xe, hạ xe xuống.
- Kiểm tra mức dầu và nước làm mát, bổ sung nếu cần.
- Đánh dấu thời gian thay puly trong sổ bảo dưỡng.
6.3. Thời gian thực hiện và chi phí
| Hạng mục | Thời gian (ước tính) | Chi phí (VNĐ) |
|---|---|---|
| Thay puly trục khuỷu (cùng với đai curoa) | 2–3 giờ | 1,200,000 – 2,500,000 (phụ tùng) |
| Thay puly + kiểm tra toàn bộ hệ thống truyền động | 3–4 giờ | 1,800,000 – 3,200,000 |
| Thay puly + thay dầu + làm mát | 4–5 giờ | 2,500,000 – 4,000,000 |
Chi phí có thể thay đổi tùy vào địa điểm, độ khó và thương hiệu phụ tùng (OEM vs aftermarket).
7. Kiểm tra và bảo dưỡng sau khi thay puly
7.1. Kiểm tra độ căng đai
- Sử dụng đo đạc lực căng (tension gauge) để đo lực kéo khi đai được kéo bằng tay. Giá trị chuẩn thường nằm trong 15–20% lực kéo tối đa của đai (thông tin trên tờ hướng dẫn đai).
7.2. Kiểm tra tiếng ồn
- Khởi động máy, lắng nghe tiếng rít hoặc tiếng kêu. Nếu có, có thể do đai chưa căng đủ hoặc puly chưa được căn chỉnh.
7.3. Kiểm tra áp suất dầu và nhiệt độ
Có thể bạn quan tâm: Lợi Nhuận Toyota Năm 2018: Phân Tích Chi Tiết, Nguyên Nhân Và Tác Động Đến Ngành Ô Tô Toàn Cầu
- Đọc đồng hồ áp suất dầu và nhiệt độ sau 10 phút chạy ở vòng cao tốc. Nếu vẫn ở mức bình thường, tức là puly bơm dầu và bơm nước hoạt động tốt.
7.4. Kiểm tra hệ thống điện
- Đánh giá đèn pin “Battery/Charging System”. Nếu không sáng, máy phát điện đang nhận đủ năng lượng từ puly máy phát điện.
7.5. Đánh dấu thời gian thay puly
- Ghi lại số km và ngày thay puly trong sổ bảo dưỡng. Thông thường, puly trục khuỷu có thể kéo dài 150,000–200,000 km nếu được bảo dưỡng đúng cách.
8. Các câu hỏi thường gặp (FAQ) về puly trục khuỷu Toyota Innova
8.1. Puly trục khuỷu có cần thay theo lịch bảo dưỡng không?
Không có lịch bảo dưỡng cố định, nhưng khi đai curoa được thay hoặc khi xuất hiện dấu hiệu hư hỏng (tiếng kêu, nhiệt độ cao), nên kiểm tra và thay puly nếu cần.
8.2. Có nên tự thay puly hay nên mang đến garage?
Nếu bạn có kinh nghiệm cơ khí, đủ dụng cụ và đọc kỹ hướng dẫn, có thể tự làm. Tuy nhiên, đối với người mới, việc mang tới garage chuyên nghiệp sẽ giảm rủi ro hỏng trục khuỷu hoặc sai lệch độ căng đai.
8.3. Puly trục khuỷu có ảnh hưởng tới thời gian bảo hành không?
Nếu thay bằng phụ tùng không chuẩn (non-OEM), có thể làm mất một phần hoặc toàn bộ bảo hành của Toyota. Đối với các đại lý ủy quyền, sử dụng phụ tùng chính hãng sẽ không ảnh hưởng tới bảo hành.
8.4. Khi nào cần thay cả 4 puly (đối với động cơ 2.7L)?
Nếu đai curoa có dấu hiệu mòn nặng, hoặc các puly đã vượt quá 150,000 km, việc thay đồng thời cả 4 puly sẽ giảm chi phí lao động và tránh việc phải tháo rời lại trong tương lai.
8.5. Puly trục khuỷu có thể gây ra “engine misfire” không?
Có thể, nếu puly trục cam (điều khiển camshaft) bị lệch thời gian, sẽ làm đồng bộ van không chính xác, dẫn đến misfire hoặc giảm công suất.
9. Tổng kết
- Puly trục khuỷu là một bộ phận then chốt trong hệ thống truyền động và phụ trợ của Toyota Innova, chịu trách nhiệm truyền mô-men xoắn tới các phụ kiện như bơm nước, bơm dầu, máy phát điện và camshaft.
- Các dấu hiệu hỏng bao gồm tiếng kêu, rung lắc, nhiệt độ tăng, áp suất dầu giảm, đèn pin máy phát điện bật và rò rỉ dầu/nước.
- Nguyên nhân thường gặp là mài mòn tự nhiên, căng đai không đúng, dầu bôi trơn kém, nhiệt độ quá cao và lắp đặt không chuẩn.
- Phòng ngừa hiệu quả qua kiểm tra định kỳ, thay dầu đúng lịch, sử dụng phụ tùng chính hãng và duy trì độ căng đai chuẩn.
- Quy trình thay thế puly bao gồm tháo đai curoa, sử dụng puller để rút puly cũ, lắp puly mới, lắp lại đai và điều chỉnh độ căng, sau đó kiểm tra lại toàn bộ hệ thống. Thời gian thực hiện khoảng 2–5 giờ và chi phí tùy vào phụ tùng và địa điểm.
- Sau khi thay, cần kiểm tra độ căng đai, tiếng ồn, áp suất dầu, nhiệt độ và đèn pin điện để đảm bảo mọi thứ hoạt động ổn định.
Việc nắm vững kiến thức về puly trục khuỷu Toyota Innova sẽ giúp bạn phát hiện sớm các vấn đề, giảm chi phí sửa chữa đột xuất và kéo dài tuổi thọ của chiếc MPV thân thiết. Hãy luôn duy trì lịch bảo dưỡng định kỳ và lựa chọn phụ tùng chất lượng để chiếc Innova của bạn luôn “vững vàng trên mọi hành trình”.
