Hệ thống phanh là thành phần an toàn quan trọng nhất, trực tiếp bảo vệ tính mạng người lái và hành khách. Trong đó, phanh tang trống là công nghệ phanh cơ bản, được sử dụng rộng rãi từ nhiều thập kỷ qua. Dù có sự xuất hiện của phanh đĩa, phanh tang trống vẫn giữ vững vị trí nhờ chi phí sản xuất thấp, độ bền cao và khả năng chịu nhiệt tốt. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý hoạt động, ưu nhược điểm cũng như ứng dụng thực tế của phanh tang trống, giúp bạn có cái nhìn toàn diện và đáng tin cậy về công nghệ này.
Có thể bạn quan tâm: Nắn Khung Xe Ô Tô: Khi Nào Cần, Quy Trình Như Thế Nào Và Lựa Chọn Cơ Sở Uy Tín
Có thể bạn quan tâm: Nước Xịt Xe Ô Tô: Hướng Dẫn Chọn Dùng Và Lợi Ích Vượt Trội
Tổng quan về phanh tang trống

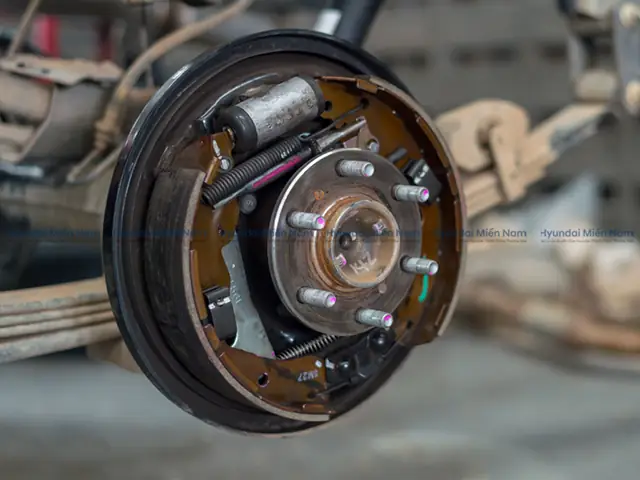

Phanh tang trống (tiếng Anh: Drum Brake) là một hệ thống phanh cơ học sử dụng lực ma sát giữa bề mặt trong của một trống kim loại (trống phanh) và các miếng lót phanh (guốc phanh) để tạo lực cản, làm chậm và dừng bánh xe. Với thiết kế đơn giản, dễ sản xuất và bảo trì, loại phanh này thường được trang bị ở các xe phổ thông, xe tải nhẹ, và thường ở cần sau (trục sau). Mặc dù là công nghệ lâu đời, nhưng nhờ vào sự cải tiến liên tục, phanh tang trống vẫn đáp ứng được các tiêu chuẩn an toàn hiện đại.
Có thể bạn quan tâm: Nút Mở Cốp Xe I10: Vị Trí, Cách Dùng Và Khắc Phục Sự Cố
Cấu tạo chi tiết của phanh tang trống
Hiểu rõ từng bộ phận là bước đầu tiên để nắm bắt nguyên lý hoạt động. Dưới đây là các thành phần chính cấu thành một hệ thống phanh tang trống hoàn chỉnh.
Trống phanh (Brake Drum)
Trống phanh là bộ phận có hình dáng giống như một chiếc nồi, được làm từ hợp kim gang hoặc thép. Nó được gắn chặt vào trục bánh xe và quay cùng tốc độ với bánh xe. Bề mặt trong của trống phanh được gia công nhẵn để tạo ra mặt phẳng ma sát. Khi phanh được kích hoạt, bề mặt trong này sẽ tiếp xúc với guốc phanh. Một đặc điểm quan trọng của trống phanh là nó phải có khả năng chịu nhiệt cao, vì quá trình ma sát sinh ra nhiệt lượng lớn có thể làm cong vênh trống nếu chất liệu không đạt chuẩn.
Guốc phanh (Brake Shoe)
Guốc phanh, hay còn gọi là má phanh, là hai miếng lót phanh có hình vòng cung, được lắp đối xứng bên trong trống phanh. Mỗi guốc phanh gồm một lõi thép (để định hình) và một lớp vật liệu ma sát (thường là hỗn hợp kim loại, cao su, sợi thủy tinh) được gắn vào bề mặt tiếp xúc. Khi phanh hoạt động, guốc phanh sẽ được đẩy ra ngoài, ép mạnh vào bề mặt trong trống phanh, tạo ra lực ma sát cần thiết để giảm tốc độ bánh xe. Chất lượng và công thức của vật liệu ma sát quyết định trực tiếp đến hiệu quả phanh, khả năng chịu nhiệt và thời gian sử dụng.
Xi lanh và piston (Wheel Cylinder)
Xi lanh (hay còn gọi là xi lanh phanh) là bộ phận chứa piston, đặt gần trống phanh. Khi người lái đạp phanh, áp suất từ hệ thống thủy lực (dầu phanh) sẽ được truyền vào xi lanh, đẩy piston di chuyển ra ngoài. Piston có nhiệm vụ truyền lực trực tiếp lên guốc phanh. Trong phanh tang trống, thường có một hoặc hai piston tùy theo thiết kế. Xi lanh cần được đảm bảo kín, không rò rỉ dầu phanh, vì rò rỉ sẽ làm giảm áp suất và hiệu quả phanh.
Lò xo (Return Spring)
Lò xo có nhiệm vụ quan trọng là đưa guốc phanh và piston trở về vị trí ban đầu khi người lái thả phanh. Khi áp suất dầu phanh giảm, lò xo sẽ co lại, kéo guốc phanh ra khỏi bề mặt trống phanh, cho phép bánh xe quay tự do mà không bị cản trở. Lò xo phải có độ đàn hồi phù hợp: nếu quá cứng sẽ làm guốc phanh không thể tách khỏi trống hoàn toàn (gây mài mòn thừa), nếu quá yếu thì guốc phanh có thể không về đúng vị trí, dẫn đến hiện tượng phanh kẹt.
Cơ cấu điều chỉnh (Adjuster Mechanism)
Do vật liệu ma sát trên guốc phanh dần bị mài mòn theo thời gian, khoảng cách giữa guốc phanh và trống phanh sẽ tăng lên, khiến phanh “lòng” hơn. Cơ cấu điều chỉnh tự động (thường là một thanh điều chỉnh có răng orăng) sẽ tự động bù lại khoảng cách này mỗi khi phanh được kích hoạt, đảm bảo guốc phanh luôn tiếp xúc đúng với trống phanh. Cơ cấu này giúp duy trì hiệu quả phanh ổn định mà không cần điều chỉnh thủ công thường xuyên.
Có thể bạn quan tâm: Nút Ac Trên Xe Ô Tô: Hướng Dẫn Toàn Tập Từ A Đến Z
Nguyên lý hoạt động của phanh tang trống
Nguyên lý chung của phanh tang trống dựa trên sự chuyển đổi lực thủy lực thành lực ma sát cơ học. Quá trình này diễn ra trong vài phần giây.
Khi nhấn phanh
- Khi người lái đạp vào bàn đạp phanh, lực này được khuếch đại bởi bộ trợ lực phanh (vacuum booster).
- Áp suất từ xi lanh chính (master cylinder) được truyền qua đường ống dầu phanh đến xi lanh phanh ở bánh xe.
- Áp suất dầu đẩy piston trong xi lanh phanh ra ngoài.
- Piston đẩy một đầu của guốc phanh (thường là guốc phanh “đi đầu”).
- Do cơ cấu liên kết, khi guốc này di chuyển, nó sẽ kéo theo guốc phanh còn lại thông qua thanh nối, khiến cả hai guốc phanh đồng thời ép vào bề mặt trong trống phanh.
- Lực ma sát giữa vật liệu guốc phanh và trống phanh tạo ra momen xoắn cản, làm chậm quay của bánh xe.
- Đồng thời, cơ cấu điều chỉnh tự động cũng được kích hoạt để bù khoảng cách.
Khi thả phanh
- Khi người lái nhấc chân khỏi bàn đạp, áp suất dầu phanh giảm dần.
- Lò xo trong xi lanh phanh co lại, kéo piston trở về vị trí ban đầu.
- Lực kéo từ lò xo và cơ cấu điều chỉnh cũng giúp kéo guốc phanh ra khỏi trống phanh.
- Khoảng cách giữa guốc phanh và trống phanh được duy trì nhờ cơ cấu điều chỉnh, sẵn sàng cho lần phanh tiếp theo.
Ứng dụng thực tế của phanh tang trống
Trong thực tế, phanh tang trống thường được sử dụng ở trục sau của nhiều dòng xe phổ thông, xe tải nhẹ và một số xe compact. Lý do là vì ở trục sau, lực phanh yêu cầu thấp hơn trục trước (do phân bổ trọng tải), và phanh tang trống có ưu điểm về giá thành và độ bền. Một số xe hiện đại vẫn kết hợp phanh tang trống sau với phanh đĩa trước để tối ưu chi phí và hiệu quả. Tuy nhiên, với sự phát triển của công nghệ an toàn như ABS, EBD, việc kết hợp phanh đĩa ở cả hai trục đang trở thành xu hướng phổ biến, đặc biệt trên các dòng xe hạng sang và xe có công suất cao.
Ưu điểm nổi bật của phanh tang trống
- Chi phí sản xuất và thay thế thấp: Cấu tạo đơn giản, ít chi tiết hơn phanh đĩa, nên giá thành thành phẩm và phụ tùng thay thế rẻ hơn đáng kể.
- Khả năng chịu nhiệt vượt trội: Vật liệu trống phanh kim loại có nhiệt dung cao, ít bị ảnh hưởng bởi nhiệt độ môi trường. Quá trình phanh liên tục (ví dụ: khi xuống dốc) ít gây hiện tượng “phanh mềm” hay suy giảm hiệu quả so với phanh đĩa.
- Thiết kế khép kín, chống bụi bẩn: Toàn bộ cơ cấu được bảo vệ bên trong trống phanh, hạn chế tối đa sự xâm nhập của bùn, nước, đất đá, rất phù hợp với điều kiện đường xấu hoặc xe off-road nhẹ.
- Độ bền cao, hao mòn chậm: Vật liệu guốc phanh thường có tuổi thọ dài, đặc biệt khi sử dụng trong điều kiện thông thường. Tần suất bảo dưỡng thay thế thấp hơn.
- Dễ bảo trì và sửa chữa: Quy trình thay guốc phanh, điều chỉnh khe hở tương đối đơn giản, không yêu cầu dụng cụ phức tạp như với phanh đĩa.
Nhược điểm cần lưu ý
- Hiệu quả phanh thấp hơn phanh đĩa: Do diện tích tiếp xúc ma sát nhỏ hơn và khả năng tỏa nhiệt kém hơn, phanh tang trống thường có lực phanh kém hơn phanh đĩa cùng loại, đặc biệt trong các tình huống phanh gấp và liên tục.
- Dễ bị “phanh kẹt” hoặc “phanh lòng”: Khi vật liệu guốc phanh mài mòn, cơ cấu điều chỉnh tự động có thể không hoạt động hoàn hảo, dẫn đến guốc phanh không ép đúng vào trống, gây hiệu quả phanh giảm. Ngược lại, nếu lò xo yếu, guốc phanh có thể không tách khỏi trống, gây ma sát thừa, hao mòn sớm và tăng nhiên liệu.
- Khả năng tỏa nhiệt kém: Mặc dù chịu nhiệt tốt hơn phanh đĩa trong một số điều kiện, nhưng khi phanh ở tốc độ cao trong thời gian dài (ví dụ: xuống dốc liên tục), nhiệt tích tụ bên trong trống phanh có thể làm mất hiệu quả phanh (hiện tượng “phanh mềm”) và thậm chí làm nóng kín dầu phanh.
- Khó kiểm tra và bảo dưỡng: Toàn bộ cơ cấu nằm bên trong trống phanh, nên để kiểm tra tình trạng guốc phanh, trống phanh, cần tháo bỏ cả trống phanh ra, mất nhiều thời gian hơn so với phanh đĩa (chỉ cần tháo bánh xe).
- Dễ bị ảnh hưởng bởi độ ẩm: Khi ướt, nước có thể tạo thành lớp màng giữa guốc phanh và trống phanh, làm giảm lực ma sát đột ngột. Tuy nhiên, hiệu ứng này thường giảm dần sau vài lần phanh.
Bảo dưỡng và kiểm tra định kỳ
Để đảm bảo hệ thống phanh tang trống luôn hoạt động tốt, người dùng cần:
- Kiểm tra định kỳ mỗi 10.000 km hoặc mỗi lần bảo dưỡng xe: quan sát độ mòn của guốc phanh qua lỗ xem trên trống phanh (nếu có), kiểm tra xem có dấu hiệu rỉ sét, nứt vỡ trên trống phanh không.
- Thay thế guốc phanh khi độ mòn vượt ngưỡng cho phép (thường là còn dưới 2-3mm). Luôn thay cả hai guốc phanh cùng bánh xe để đảm bảo lực phanh cân bằng.
- Kiểm tra và thay dầu phanh định kỳ (mỗi 2 năm hoặc 40.000 km) vì dầu phanh hút ẩm theo thời gian, làm giảm điểm sôi và hiệu quả phanh.
- Xả không khí hệ thống phanh nếu cảm thấy bàn đạp phanh “mềm” sau khi sửa chữa.
- Chú ý đến dấu hiệu bất thường: tiếng kêu rít, rạn khi phanh, xe lệch hướng khi phanh, bàn đạp phanh cứng hoặc quá sâu… đều là dấu hiệu cần đưa xe đến garage kiểm tra ngay.
Kết luận
Phanh tang trống là một công nghệ phanh đã được chứng minh qua thời gian, với ưu điểm nổi bật về chi phí, độ bền và khả năng chống bụi bẩn. Tuy nhiên, nhược điểm về hiệu quả phanh và khả năng tỏa nhiệt cần được lưu ý khi sử dụng trong các điều kiện khắc nghiệt. Hiểu rõ cấu tạo và nguyên lý hoạt động sẽ giúp người lái nhận biết sớm các vấn đề, chủ động bảo dưỡng và sửa chữa, từ đó tối ưu hóa độ an toàn cho xe. Để tìm hiểu thêm về các hệ thống phanh hiện đại như phanh đĩa, phanh ABS hay các mẹo bảo dưỡng xe hơi chuyên sâu, bạn có thể tham khảo kho bài viết tại mercedesbinhduong.vn, nơi cung cấp kiến thức ô tô chuẩn xác và hữu ích cho cộng đồng người yêu xe. Luôn ưu tiên an toàn, hãy để hệ thống phanh của bạn luôn trong trạng thái tốt nhất mỗi khi tham gia giao thông.
