1. Giới thiệu tổng quan về hệ thống phanh của Toyota Vios
Toyota Vios, một trong những mẫu sedan hạng B phổ biến nhất tại thị trường Đông Nam Á, luôn được đánh giá cao về độ tin cậy và chi phí sở hữu hợp lý. Một trong những yếu tố quyết định an toàn khi lái xe chính là hệ thống phanh, trong đó phanh tang trống (còn gọi là phanh đĩa sau hoặc phanh trống) đóng vai trò không thể thiếu.
Mặc dù các phiên bản mới hơn của Vios (từ 2020 trở đi) đã chuyển sang sử dụng phanh đĩa ở cả bánh trước và bánh sau, nhưng nhiều xe đời cũ, đặc biệt là các phiên bản 2004‑2014, vẫn trang bị phanh tang trống ở bánh sau. Điều này gây ra một số thắc mắc phổ biến cho người sở hữu:
- Phanh tang trống Toyota Vios có cấu tạo như thế nào?
- Khi nào cần thay phanh tang trống?
- Quy trình kiểm tra, tháo lắp và bảo dưỡng đúng cách là gì?
- Các lưu ý khi mua phụ tùng thay thế (OEM, aftermarket, tái sử dụng)
Bài viết dưới đây sẽ cung cấp hướng dẫn chi tiết, đầy đủ thông tin kỹ thuật và kinh nghiệm thực tiễn để bạn có thể tự tin bảo trì hoặc thay thế phanh tang trống trên Toyota Vios của mình, đồng thời tránh các sai lầm thường gặp gây tốn kém và giảm hiệu suất phanh.

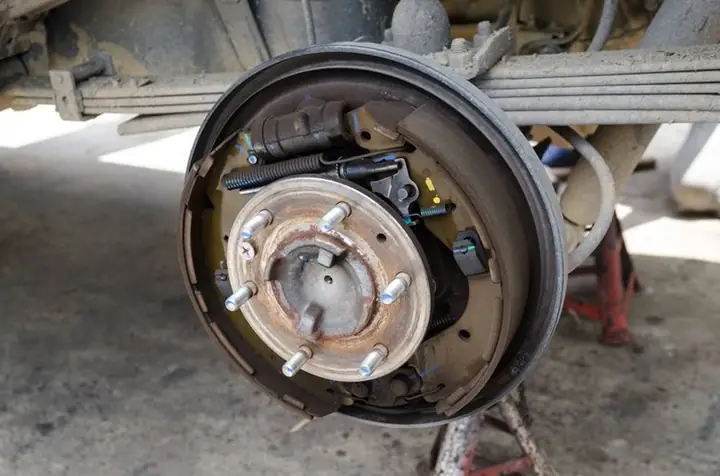

2. Cấu tạo và nguyên lý hoạt động của phanh tang trống Toyota Vios
2.1. Thành phần chính
| Thành phần | Chức năng | Vị trí |
|---|---|---|
| Lò xo phanh (Spring Hub) | Duy trì độ căng của bộ phanh, truyền lực từ bộ truyền động tới bề mặt trống | Giữa trục chính và bề mặt tròn của trống |
| Bánh phanh (Brake Shoes) | Khi ép vào trống, tạo ma sát làm chậm hoặc dừng bánh xe | Gắn vào vòng lồng (brake shoe carrier) |

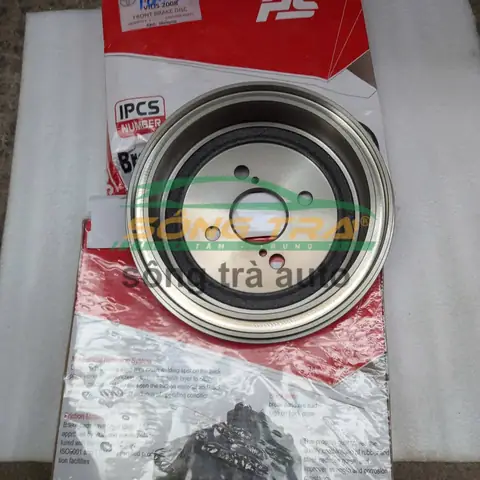

| Trống phanh (Brake Drum) | Bề mặt quay, nhận lực ma sát từ bánh phanh | Gắn trên trục bánh sau, quay cùng bánh xe |
| Bộ truyền động (Actuator) | Thông thường là bộ ly hợp (cable) hoặc bộ thủy lực (hydraulic) truyền lực từ bàn phím phanh | Nối từ bộ phanh chính (đĩa) tới bánh sau |
| Bộ điều chỉnh (Adjuster) | Đảm bảo khoảng cách giữa bánh phanh và trống luôn ở mức tối ưu | Thường là ống kim tự động hoặc bánh vít điều chỉnh tay |
| Cảm biến tốc độ (Speed Sensor) (đối với một số phiên bản) | Gửi tín hiệu tốc độ bánh sau tới hệ thống ABS | Gắn trên trục bánh sau |
2.2. Nguyên lý hoạt động
Khi người lái nhấn bàn phím phanh, áp lực thủy lực (hoặc lực kéo bằng cáp) được truyền tới bộ truyền động của bánh sau. Bộ truyền động kéo bánh phanh lên, ép chúng vào trống phanh. Ma sát giữa bánh phận và trống tạo ra lực cản, làm giảm tốc độ quay của bánh xe. Khi phanh được thả, lò xo phanh trả lại vị trí ban đầu, bánh phanh rời khỏi trống, cho phép bánh xe quay trở lại tự do.
Có thể bạn quan tâm: Phân Phối Xe Nặng Toyota: Đánh Giá Toàn Diện Về Mạng Lưới, Sản Phẩm Và Dịch Vụ Hỗ Trợ Khách Hàng
Một điểm quan trọng là độ ma sát phải được duy trì ổn định. Nếu bánh phanh mòn quá mức, khoảng cách giữa chúng và trống sẽ quá lớn, làm giảm hiệu quả phanh và gây phanh kéo (phanh không đồng đều). Ngược lại, nếu bánh phận chạm quá chặt, sẽ gây phanh kẹt, tăng nhiệt độ và giảm tuổi thọ trống.
3. Khi nào cần kiểm tra và thay thế phanh tang trống?
3.1. Dấu hiệu cảnh báo
| Dấu hiệu | Nguyên nhân khả dĩ |
|---|---|
| Tiếng kêu rít hoặc kêu bầm khi phanh | Bánh phanh đã mòn, cần thay mới; hoặc còn bụi bẩn, thiếu bôi trơn |
| Phanh kéo về một bên | Điều chỉnh không đồng đều, lò xo phanh hỏng, hoặc bánh phận mòn không đều |
| Chiều dài phanh kéo (brake pedal travel) tăng | Bánh phận mòn quá mức, cần thay mới; hoặc có rò rỉ thủy lực (đối với hệ thống cáp) |
| Nhiệt độ trống cao (cảm giác nóng khi chạm) | Quá tải, phanh kéo liên tục, hoặc trống bị cong, mất cân bằng |
| Đèn ABS bật sáng (nếu xe có ABS) | Cảm biến tốc độ trống hỏng hoặc trống bị biến dạng |
3.2. Kiểm tra độ mòn chuẩn
- Bánh phanh (Brake Shoes): Độ dày tối thiểu thường là 2‑3 mm. Khi dưới 2 mm, cần thay mới. Dùng thước đo độ dày hoặc cờ đo mòn để kiểm tra.
- Trống phận (Brake Drum): Kiểm tra độ dày tối thiểu theo tiêu chuẩn OEM (thường khoảng 28‑30 mm cho Vios). Độ dày đồng đều và không có vết xước sâu, rãnh, hoặc biến dạng.
- Lò xo phanh: Kiểm tra độ căng, không bị nứt hoặc lỏng.
3.3. Thời gian bảo dưỡng đề xuất
- Kiểm tra định kỳ: Mỗi 10.000‑15.000 km hoặc mỗi 6 tháng (tùy điều kiện lái xe).
- Thay bánh phanh: Khi độ dày dưới 2 mm hoặc khi cảm nhận giảm hiệu suất phanh.
- Thay trống: Khi độ dày dưới tiêu chuẩn hoặc khi có dấu hiệu biến dạng (runout > 0.2 mm).
4. Quy trình tháo lắp và thay thế phanh tang trống Toyota Vios
4.1. Dụng cụ cần chuẩn bị
Có thể bạn quan tâm: Phân Phối Khi Hạng Toyota: Chiến Lược, Thị Trường Và Cơ Hội Kinh Doanh
| Dụng cụ | Mô tả |
|---|---|
| Bộ cờ lê (socket set) 10‑19 mm | Tháo các bulông, ốc |
| Kìm cầm (Pliers) | Cầm và kéo cáp phanh |
| Búa cao su (Rubber mallet) | Đánh nhẹ trống để tránh biến dạng |
| Đục (Punch) | Đẩy bánh phanh ra khỏi trục |
| Thước đo độ dày (Thickness gauge) | Kiểm tra độ mòn bánh phanh, trống |
| Dụng cụ điều chỉnh (Adjuster tool) | Nếu có bộ điều chỉnh tự động |
| Bảo vệ tay, kính bảo hộ | An toàn cá nhân |
| Chất bôi trơn (Brake grease) | Dùng cho các điểm nối (pin) |
| Đèn pin hoặc đèn làm việc | Kiểm tra chi tiết |
4.2. Các bước thực hiện (bằng cáp)
Lưu ý: Các bước dưới đây áp dụng cho phiên bản Toyota Vios sử dụng cáp phanh (các mẫu 2004‑2009). Nếu xe của bạn có hệ thống thủy lực, quy trình sẽ hơi khác (cần tháo ống thủy lực, bơm phanh, vv).
Bước 1: Chuẩn bị an toàn
- Đậu xe trên bề mặt bằng, bật phanh tay.
- Nâng xe bằng cọc nâng, đặt bánh trước trên giá đỡ an toàn.
- Tháo bánh sau bằng cờ lê (khoảng 20‑25 Nm).
Bước 2: Kiểm tra và tháo cáp phanh
- Xác định vị trí cáp phanh chạy từ bộ phanh chính (đĩa) tới bánh sau.
- Tháo các đai ốc (clamp) giữ cáp ở hai đầu.
- Ghi lại độ căng của cáp (có thể dùng thước đo độ căng) để lắp lại đúng độ.
Bước 3: Tháo trống phanh
- Loại bỏ các bulong (bolts) gắn trống vào trục bánh (thường 5‑6 bulong).
- Đánh nhẹ trống bằng búa cao su để tránh biến dạng khi rút ra.
- Rút trống ra khỏi trục, đặt lên bề mặt sạch.
Bước 4: Tháo bánh phanh
- Dùng đục để đẩy bánh phanh ra khỏi lò xo phanh và bánh phận (carrier).
- Kiểm tra đĩa lò xo (spring) có bị nứt hay không, nếu có thay mới.
- Ghi lại vị trí của điểm đánh dấu (mark) trên bánh phận để lắp lại đúng vị trí.
Bước 5: Kiểm tra và thay mới các bộ phận
- Bánh phanh: Đo độ dày, thay mới nếu dưới 2 mm.
- Trống phanh: Đo độ dày, nếu dưới tiêu chuẩn hoặc có runout >0.2 mm, thay mới.
- Lò xo phanh: Kiểm tra độ căng, thay nếu nứt hoặc mất độ đàn hồi.
- Điểm bôi trơn: Bôi brake grease vào các điểm nối (pin, bushing).
Bước 6: Lắp lại
- Đặt bánh phanh mới vào lò xo và carrier. Đảm bảo đúng vị trí đánh dấu.
- Đẩy bánh phận vào trục, dùng đục nhẹ để đưa vào vị trí đúng.
- Lắp trống mới lên trục, siết các bulong theo mô-men (torque) 80‑90 Nm (theo hướng dẫn Toyota).
- Gắn lại cáp phanh, siết chặt clamp. Điều chỉnh độ căng cáp sao cho bàn phanh có khoảng 2‑3 mm dư khi cáp chưa được kéo.
Bước 7: Lắp lại bánh xe và kiểm tra
- Gắn lại bánh sau, siết bulong 20‑25 Nm.
- Hạ xe xuống, tháo giá đỡ.
- Kiểm tra bàn phanh: Nhấn phanh, cảm nhận độ cứng, không có kẹt.
- Thực hiện test drive ngắn (khoảng 500 m) để kiểm tra hiệu suất phanh và không có tiếng kẹt.
4.3. Quy trình thay thế khi sử dụng hệ thống thủy lực (hydraulic)
- Tháo ống thủy lực: Dùng kìm cầm để tháo ống nối từ cylinder (xi lanh) tới bộ truyền động bánh sau.
- Tháo piston (wheel cylinder): Tháo các bulong giữ piston, rút piston ra, kiểm tra máng (seal) có rò rỉ không. Thay mới nếu cần.
- Tiếp tục các bước 3‑6 như trên (tháo trống, bánh phanh, lắp lại).
- Xả khí: Sau khi lắp lại, cần thực hiện xả khí hệ thống phanh để tránh hiện tượng “phanh mềm”. Thực hiện bằng cách bơm phanh nhiều lần, sau đó giữ bàn phanh trong 2‑3 giây, lặp lại 3‑4 lần.
5. Lựa chọn phụ tùng thay thế: OEM, Aftermarket hay tái sử dụng?
5.1. Phụ tùng OEM (Original Equipment Manufacturer)
- Ưu điểm: Độ bền, chất lượng và kích thước chuẩn tuyệt đối, phù hợp 100% với hệ thống phanh Toyota.
- Nhược điểm: Giá cao hơn so với phụ tùng aftermarket.
5.2. Phụ tùng Aftermarket (thị trường nội địa, nhập khẩu)
- Ưu điểm: Giá hợp lý, đa dạng lựa chọn (vật liệu: thép carbon, thép hợp kim).
- Nhược điểm: Chất lượng không đồng đều, cần mua từ nhà cung cấp uy tín, kiểm tra chứng nhận ISO/TS.
5.3. Phụ tùng tái sử dụng (reconditioned)
Có thể bạn quan tâm: Phần Mềm Chuẩn Đoán Toyota: Giải Pháp Công Nghệ Đột Phá Cho Việc Bảo Dưỡng Và Sửa Chữa Xe
- Ưu điểm: Giá rẻ, thân thiện môi trường.
- Nhược điểm: Rủi ro về độ mòn không đồng đều, tuổi thọ ngắn hơn, không được khuyến cáo cho xe tải nặng hoặc lái đường dài.
5.4. Khuyến nghị
- Bánh phanh: Đối với xe cá nhân dùng trong thành phố, aftermarket chất lượng cao (đánh dấu JIS, DIN) là đủ.
- Trống phanh: Nên dùng OEM hoặc aftermarket có chứng nhận vì trống chịu nhiệt cao, độ bền quan trọng.
- Lò xo và bộ truyền động: Nếu không có dấu hiệu hỏng, có thể giữ nguyên. Nếu cần thay, ưu tiên OEM để đảm bảo độ căng chính xác.
6. Bảo dưỡng định kỳ để kéo dài tuổi thọ phanh tang trống
- Vệ sinh định kỳ: Sau mỗi 10.000 km, dùng brake cleaner xịt vào trống và bánh phanh, lau sạch bụi bẩn, dầu mỡ.
- Bôi trơn: Bôi brake grease vào các điểm nối (pin, bushing) mỗi khi tháo lắp. Không bôi lên mặt ma sát (bánh phanh, trống).
- Kiểm tra độ cân bằng (runout): Sử dụng đồng hồ đo runout để kiểm tra tròn của trống. Nếu >0.2 mm, cần mài lại hoặc thay mới.
- Kiểm tra hệ thống ABS (nếu có): Đảm bảo cảm biến tốc độ trống sạch, không có dầu mỡ bám.
- Kiểm tra dây cáp hoặc ống thủy lực: Đảm bảo không có rò rỉ, không bị gập, không bị mòn.
7. Những lỗi thường gặp và cách khắc phục
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Phanh kéo về một bên | Bánh phanh mòn không đồng đều, lò xo hỏng, cáp không cân bằng | Kiểm tra độ mòn, thay bánh phanh, điều chỉnh cáp hoặc thay lò xo |
| Bàn phanh mềm | Rò rỉ thủy lực, không đủ lực ép, bơm phanh không bơm đủ | Kiểm tra ống, piston, bơm phanh, thực hiện xả khí |
| Tiếng kêu rít khi phanh | Bánh phanh mòn, bụi bẩn, bộ điều chỉnh không hoạt động | Vệ sinh, thay bánh phanh, kiểm tra adjuster |
| Phanh kẹt | Bánh phận chạm quá chặt, lò xo hỏng, bộ điều chỉnh lỗi | Điều chỉnh lại khoảng cách, thay lò xo nếu cần |
| Đèn ABS bật sáng | Cảm biến tốc độ trống hỏng, trống biến dạng | Kiểm tra cảm biến, thay cảm biến hoặc trống mới |
8. Thông tin kỹ thuật chi tiết (theo Toyota Vios 1.5L, đời 2008)
| Thông số | Giá trị |
|---|---|
| Kích thước trống | Đường kính 236 mm, độ dày 27‑30 mm |
| Độ dày tối thiểu | 28 mm (theo Toyota) |
| Độ dày bánh phanh | 6‑8 mm (khi mới), thay khi <2 mm |
| Mô-men siết bulong trống | 80‑90 Nm |
| Mô-men siết bulong bánh xe | 20‑25 Nm |
| Khoảng cách điều chỉnh (adjuster) | 0.2‑0.3 mm (độ chênh lệch tối đa) |
| Runout (độ lệch tròn) | ≤0.2 mm (đối với trống mới) |
| Chất liệu | Thép hợp kim (tròng), thép carbon (bánh phanh) |
9. Tổng kết – Lời khuyên cuối cùng
- Kiểm tra định kỳ: Đừng để đến khi phanh kéo hoặc tiếng kẹt xuất hiện mới kiểm tra. Thực hiện kiểm tra độ mòn và độ dày mỗi 10.000 km.
- Chọn phụ tùng uy tín: Đối với an toàn, ưu tiên OEM hoặc aftermarket có chứng nhận. Tránh mua phụ tùng không rõ nguồn gốc.
- Thực hiện đúng quy trình: Khi tự thay phanh, tuân thủ đúng mô-men siết, dùng công cụ phù hợp, và luôn kiểm tra lại sau khi lắp.
- Không tự ý điều chỉnh: Nếu không chắc chắn về độ căng cáp hoặc lò xo, hãy đưa xe tới gara chuyên nghiệp.
- Bảo dưỡng toàn diện: Phanh không chỉ là bánh phận và trống, mà còn bao gồm cáp/ống, lò xo, bộ điều chỉnh và cảm biến ABS. Đảm bảo mọi bộ phận đều trong tình trạng tốt sẽ kéo dài tuổi thọ hệ thống phanh và giữ an toàn cho bạn và gia đình.
Với những kiến thức và hướng dẫn trên, hy vọng bạn đã nắm rõ cách kiểm tra, bảo dưỡng và thay thế phanh tang trống Toyota Vios một cách an toàn, hiệu quả và tiết kiệm chi phí. Đừng quên luôn đặt an toàn lên hàng đầu và nếu có bất kỳ nghi ngờ nào, hãy tìm đến các chuyên gia hoặc gara uy tín để được hỗ trợ. Chúc bạn lái xe an toàn và xe luôn trong tình trạng tốt!
