Nguyên Lý Hoạt Động Của Hộp Ecu Toyota: Từ Cấu Trúc Đến Ứng Dụng Thực Tiễn

Có thể bạn quan tâm: Giá Xe Toyota Yaris 2020 Mới Nhất: Đánh Giá Chi Tiết Và So Sánh Thị Trường

1. Giới thiệu chung về ECU trong hệ thống điện tử ô tô Toyota

Trong những thập kỷ gần đây, công nghệ điện tử đã trở thành một phần không thể thiếu của ngành công nghiệp ô tô, và Electronic Control Unit (ECU) – bộ điều khiển điện tử – là “trái tim” của mọi hệ thống quản lý động cơ, truyền động, an toàn và tiện nghi. Đối với Toyota – một trong những nhà sản xuất ô tô hàng đầu thế giới – việc thiết kế và tối ưu hoá ECU không chỉ giúp nâng cao hiệu suất, giảm tiêu thụ nhiên liệu mà còn đáp ứng các tiêu chuẩn khí thải ngày càng khắt khe.

Bài viết này sẽ phân tích nguyên lí hoạt động của hộp ECU Toyota một cách chi tiết, từ cấu trúc phần cứng, phần mềm, các cảm biến và bộ truyền động tín hiệu, tới cách mà ECU tương tác với các mô-đun khác trong mạng CAN (Controller Area Network). Ngoài ra, chúng ta sẽ khám phá các ứng dụng thực tiễn, những thách thức trong quá trình lập trình và tùy chỉnh, cùng những xu hướng phát triển trong tương lai.

2. Cấu trúc tổng quan của hộp ECU Toyota

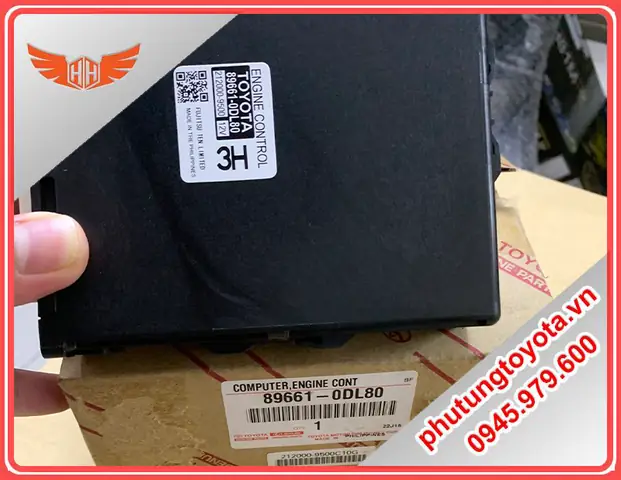

2.1. Thành phần phần cứng chính

Bộ vi xử lý (Microcontroller / MCU)
Thường là các chip 32-bit (ví dụ: Renesas RH850, Infineon AURIX) có khả năng xử lý nhanh, tiêu thụ điện năng thấp và tích hợp nhiều kênh I/O.
MCU chịu trách nhiệm thực thi thuật toán điều khiển, đọc dữ liệu cảm biến, và gửi lệnh tới các bộ truyền động.
Bộ nhớ
Flash ROM: Lưu trữ chương trình điều khiển (firmware) và các bản đồ (maps) calibrations. Dung lượng thường từ 256 KB đến 2 MB.
RAM: Đệm tạm thời cho dữ liệu thời gian thực, như giá trị cảm biến, biến trung gian, và bộ đệm truyền thông. Thông thường 64 KB‑256 KB.
EEPROM / NVRAM: Lưu trữ thông tin không mất điện (ví dụ: mã lỗi, thông số cấu hình người dùng).
Các kênh nhập/ xuất (I/O)
Analog Input (ADC): Đọc tín hiệu điện áp từ cảm biến áp suất, nhiệt độ, vị trí van, v.v.
Digital Input/Output: Nhận tín hiệu logic (ON/OFF) từ công tắc, cảm biến vị trí, và điều khiển relay, solenoid.
PWM Output: Điều khiển các bộ truyền động như van nhiên liệu, van EGR, van điều khiển van EGR, bơm nhiên liệu.
Mạch nguồn (Power Supply)
Bộ chuyển đổi DC‑DC để cung cấp các mức điện áp 5 V, 12 V, 3.3 V cho các linh kiện nội bộ.
Các mạch bảo vệ quá áp, ngắn mạch và lọc nhiễu để đảm bảo ổn định trong môi trường ô tô (nhiệt độ -40 °C đến +150 °C, rung động, nhiễu điện từ).
Giao tiếp mạng
CAN (Controller Area Network): Giao thức truyền thông chuẩn trong ô tô, tốc độ 125 kbps‑1 Mbps.
LIN (Local Interconnect Network): Dùng cho các mô-đun phụ trợ (ví dụ: cửa sổ, ghế).
FlexRay / Ethernet (đối với các hệ thống cao cấp, tự lái).

2.2. Phần mềm (Firmware)

Có thể bạn quan tâm: Ngôn Ngữ Thiết Kế Toyota: Triết Lý, Quy Trình Và Ứng Dụng Trong Thực Tiễn

Firmware của ECU Toyota được chia thành các lớp:

Bootloader: Khởi động, kiểm tra tính toàn vẹn của firmware, hỗ trợ OTA (Over‑The‑Air) update.
Operating System (OS): Thường là một RTOS (Real‑Time Operating System) nhẹ, ví dụ AUTOSAR‑based OS, quản lý các task, ngắt, và tài nguyên.
Application Layer: Thuật toán điều khiển động cơ (Fuel Injection, Ignition Timing), quản lý truyền động (Transmission Control), và các chức năng hỗ trợ (Cruise Control, Traction Control).
Diagnostic & Calibration Layer: Giao diện OBD‑II, DTC (Diagnostic Trouble Codes), và các bảng map calibrations (fuel map, ignition map, boost pressure map).

3. Nguyên lí hoạt động cơ bản của ECU Toyota

3.1. Vòng tuần hoàn đo‑đạc‑xử lý‑điều khiển

Đọc dữ liệu cảm biến (Sensing)
Các cảm biến quan trọng:
- MAF (Mass Air Flow) hoặc MAP (Manifold Absolute Pressure): Đo lưu lượng hoặc áp suất không khí vào xi-lanh.
- TPS (Throttle Position Sensor): Vị trí van gas.
- O₂ Sensor (Lambda sensor): Độ giàu/đói của hỗn hợp không khí‑nhiên liệu.
- CKP (Crankshaft Position Sensor) và CMP (Camshaft Position Sensor): Xác định góc quay và thời điểm đánh lửa, phun nhiên liệu.
- Temperature Sensors (Coolant, Intake Air, Oil).
Xử lý tín hiệu (Signal Conditioning)
ADC chuyển đổi tín hiệu analog sang digital.
Bộ lọc (Low‑Pass, Kalman) giảm nhiễu và ổn định giá trị.
Tính toán và quyết định (Computation & Decision)
Fuel Map Lookup: Dựa trên RPM và manifold pressure/MAF, ECU tra cứu lượng nhiên liệu cần bơm.
Ignition Map Lookup: Dựa trên RPM, tải trọng, và bánh răng cam, xác định thời điểm đánh lửa (Timing Advance).
Closed‑Loop Control: Sử dụng phản hồi từ O₂ sensor để điều chỉnh tỷ lệ không khí‑nhiên liệu (AFR) về giá trị mục tiêu (thường là 14.7:1 cho xăng).
Adaptive Learning: Thuật toán tự học (Adaptive Fuel Trim, Long/Short Term Fuel Trim) để bù đắp sai lệch do hao mòn, thay đổi môi trường.
Gửi lệnh tới bộ truyền động (Actuation)
Injectors: Điều khiển thời gian mở/đóng bằng PWM.
Ignition Coils: Tạo tia lửa theo thời gian đã tính.
Variable Valve Timing (VVT): Điều khiển vị trí trục cam để tối ưu hoá công suất và tiêu thụ nhiên liệu.
EGR Valve: Điều chỉnh lượng khí thải tái tuần hoàn.
Giao tiếp và giám sát (Communication & Monitoring)
Gửi và nhận dữ liệu qua mạng CAN tới các mô-đun khác (Transmission Control Unit, ABS, Body Control Module).
Ghi lại các thông số quan trọng vào bộ nhớ Diagnostic để hỗ trợ bảo dưỡng và sửa chữa.

3.2. Thuật toán điều khiển nhiên liệu (Fuel Injection)

Primary Open‑Loop: Khi động cơ lạnh hoặc ở tốc độ thấp, ECU dựa vào fuel map mà không dựa vào phản hồi O₂ sensor.
Secondary Closed‑Loop: Khi nhiệt độ động cơ đạt mức hoạt động (≈90 °C), O₂ sensor được sử dụng để tính Short Term Fuel Trim (STFT) và Long Term Fuel Trim (LTFT), giúp duy trì AFR chuẩn.
Multiple‑Injection Strategies: Toyota sử dụng các chiến lược như Sequential Injection, Direct Injection (DI), và Dual‑Injection (DI + Port Injection) để cải thiện công suất và giảm phát thải.

3.3. Thuật toán điều khiển thời gian đánh lửa (Ignition Timing)

Base Timing: Được lập trình trong ignition map, phụ thuộc vào RPM và tải.
Knock Detection: Dựa trên cảm biến rung (knock sensor), ECU sẽ giảm thời gian đánh lửa (Retard) để tránh hiện tượng ‘knock’.
Advanced Timing: Khi điều kiện môi trường cho phép (nhiệt độ cao, không khí mỏng), ECU có thể tăng thời gian đánh lửa để tối đa hoá công suất.

3.4. Điều khiển truyền động (Transmission Control)

Trong các mẫu Toyota có hộp số tự động (AT) hoặc CVT, Transmission Control Unit (TCU) thường được tích hợp trong một mô-đun đa chức năng hoặc giao tiếp chặt chẽ với ECU động cơ. Các thông số trao đổi bao gồm:

Engine Torque Request: ECU cung cấp thông tin về mô-men xoắn hiện tại.
Vehicle Speed, Throttle Position: Dùng để quyết định điểm thay đổi số.
Shift Maps: Bảng quyết định thời điểm lên/ xuống số dựa trên tải và tốc độ.

4. Giao tiếp CAN: Cầu nối giữa các mô-đun

4.1. Kiến trúc mạng CAN trong xe Toyota

Có thể bạn quan tâm: Nghệ Thuật Kaizen Của Toyota: Bước Đột Phá Trong Quản Trị Sản Xuất Và Văn Hoá Doanh Nghiệp

CAN High‑Speed (500 kbps – 1 Mbps): Dùng cho các hệ thống quan trọng như động cơ, truyền động, ABS.
CAN Low‑Speed (125 kbps – 250 kbps): Dùng cho các hệ thống phụ trợ (đèn, cửa, ghế).

Mỗi mô-đun có một Node ID duy nhất. Thông điệp (frame) gồm:

Identifier (11‑bit hoặc 29‑bit) – Xác định ưu tiên và loại dữ liệu.
DLC (Data Length Code) – Độ dài dữ liệu (0‑8 byte).
Data Field – Các giá trị cảm biến, lệnh điều khiển.

4.2. Ví dụ: Giao tiếp giữa ECU và TCU

Identifier	Data (hex)	Mô tả
0x200	0x1A 0x3C	Thông tin về RPM (0x1A) và Torque Request (0x3C).
0x210	0x05	Lệnh thay đổi số: 5 (tăng một cấp).
0x220	0x00 0x01	Trạng thái clutch (0 = mở, 1 = đóng).

Nhờ cơ chế priority arbitration, các thông điệp quan trọng (ví dụ: knock detection) luôn được truyền trước, giảm thiểu độ trễ.

5. Quy trình chẩn đoán và lập trình lại ECU Toyota

5.1. Chẩn đoán OBD‑II

DTC (Diagnostic Trouble Codes): Mã lỗi chuẩn ISO 15031‑5, ví dụ:
P0300 – Random/Multiple Cylinder Misfire Detected.
P0141 – O₂ Sensor Heater Circuit Malfunction.
Mode $01: Đọc dữ liệu thời gian thực (RPM, MAP, MAF, O₂ sensor).
Mode $03: Đọc và xóa DTC.

5.2. Tuning và Re‑flashing

ECU Flashing: Sử dụng phần mềm như Toyota Techstream, ECUFlash, hoặc OpenECU để tải lên bản firmware mới.
Calibration Editing: Thay đổi các bản đồ (fuel, ignition) bằng các công cụ ECU Tuning Software (WinOLS, ECM Titanium).
Safety Checks: Kiểm tra Knock Retard Limits, Lambda Limits, và Exhaust Gas Recirculation (EGR) để tránh vi phạm tiêu chuẩn khí thải.

5.3. Các yếu tố cần lưu ý khi tùy chỉnh

Yếu tố	Tác động	Lưu ý
Boost Pressure (đối với turbo)	Tăng công suất, nhưng tăng nhiệt độ và áp suất trong buồng đốt.	Cần tăng cường intercooler, fuel enrichment, và knock detection.
Air‑Fuel Ratio (AFR)	AFR giàu (≤12.5) tăng công suất, AFR giàu (≥15) giảm tiêu thụ nhiên liệu.	Đảm bảo không vượt quá giới hạn lambda (0.85‑1.05) để tránh hỏng động cơ.
Ignition Timing	Thời gian sớm hơn tăng công suất, nhưng tăng nguy cơ knock.	Thực hiện knock mapping và detonation monitoring.
VVT (Variable Valve Timing)	Thay đổi thời gian mở/đóng van để tối ưu hoá công suất/tiết kiệm.	Kiểm tra solenoid duty cycle để tránh quá tải.

6. Ứng dụng thực tiễn của ECU Toyota trong các dòng xe

6.1. Toyota Corolla (động cơ 1.8 L, 4‑xi-lanh)

ECU Model: 2ZZ‑YF (đối với phiên bản 2014‑2020).
Đặc điểm: Sử dụng Sequential Multi‑Point Injection (SMPI), VVT-i (Variable Valve Timing – intelligent).
Chiến lược điều khiển:
Fuel Map 3‑dimensional (RPM x MAP x Temperature).
Ignition Map 2‑dimensional (RPM x Load).
Knock Sensor 2‑channel, hỗ trợ Dynamic Knock Retard.

6.2. Toyota Prius (Hybrid)

Có thể bạn quan tâm: New Toyota Yaris For Sale: Đánh Giá Toàn Diện, Lý Do Nên Mua Và Cách Tìm Kiếm Giá Tốt Nhất

ECU Model: Hybrid Control Unit (HCU) + Engine ECU (2ZR‑FG).
Đặc điểm: Quản lý đồng thời động cơ xăng, motor điện, và pin.
Chiến lược điều khiển:
EV Mode: ECU ngắt cung cấp nhiên liệu, chỉ dùng motor điện.
Hybrid Assist: ECU điều chỉnh công suất xăng dựa trên nhu cầu mô-men từ motor điện.
Regenerative Braking: HCU tính toán mức thu hồi năng lượng, điều chỉnh dòng điện tới pin.

6.3. Toyota Land Cruiser (động cơ V8 5.7 L)

ECU Model: 2GR‑FZE (đối với phiên bản 2020‑2023).
Đặc điểm: Hỗ trợ Variable Valve Timing with Variable Valve Lift (VVT‑VL), Turbo‑charged (đối với phiên bản V6 twin‑turbo).
Chiến lược điều khiển:
Boost Control: ECU điều chỉnh van K‑boost để đạt áp suất yêu cầu.
Traction Control Integration: Gửi tín hiệu tới ABS/ESC để giảm mô-men quá lớn khi bám đường kém.

7. Thách thức và xu hướng phát triển của ECU Toyota

7.1. Thách thức

Khó khăn trong lập trình và bảo mật
Các bản firmware thường được mã hoá (encryption) và có digital signatures, làm cho việc hack hoặc tùy chỉnh trở nên phức tạp.
Tiêu chuẩn khí thải ngày càng khắt khe
Euro 7, EPA Tier 3 yêu cầu kiểm soát NOx và Particulate Matter (PM) tốt hơn, đòi hỏi ECU phải tích hợp Urea‑SCR và PM filter monitoring.
Tích hợp hệ thống ADAS (Advanced Driver Assistance Systems)
ECU phải tương tác nhanh chóng với radar, lidar, camera, đòi hỏi tốc độ truyền thông Ethernet 100BASE‑T1 và tính toán thời gian thực (≤10 ms).

7.2. Xu hướng tương lai

Xu hướng	Mô tả	Tác động lên ECU
Domain‑Based Architecture (AUTOSAR Adaptive)	Phân chia chức năng thành các “domain” (Powertrain, Infotainment, ADAS).	ECU trở thành ECU Cluster, chia sẻ tài nguyên CPU/GPU.
AI‑Based Calibration	Sử dụng học máy để tối ưu bản đồ trong thời gian thực.	Thuật toán Neural Network chạy trên MCU có DSP, giảm thời gian “tune‑up”.
Over‑The‑Air (OTA) Updates	Cập nhật firmware qua mạng 4G/5G.	Yêu cầu bảo mật cao (Secure Boot, TLS), và khả năng rollback.
Hybrid‑Electric‑Only ECUs	Tách riêng ECU cho motor điện và Battery Management System (BMS).	Giao tiếp qua CAN‑FD hoặc Ethernet, giảm tải cho ECU động cơ.
Edge Computing	Xử lý dữ liệu cảm biến tại chỗ thay vì gửi lên cloud.	MCU tích hợp GPU/AI accelerator (NPU) để thực hiện object detection, lane‑keeping.

8. Kết luận

Nguyên lí hoạt động của hộp ECU Toyota không chỉ là một chuỗi các bước đo‑đạc‑xử lý‑điều khiển đơn giản; nó là một hệ thống phức hợp, kết hợp phần cứng mạnh mẽ, phần mềm tinh vi, và giao thức truyền thông chuẩn công nghiệp. Nhờ vào việc tối ưu hoá các bản đồ nhiên liệu, thời gian đánh lửa, và chiến lược điều khiển VVT, ECU giúp Toyota đạt được hiệu suất động cơ cao, tiêu thụ nhiên liệu tối thiểu, và phát thải môi trường đạt chuẩn.

Việc hiểu rõ cấu trúc và nguyên lý này không chỉ có lợi cho các kỹ sư, nhà thiết kế, mà còn cho những người đam mê tuning, chẩn đoán lỗi, và các nhà nghiên cứu trong lĩnh vực xe tự động. Khi công nghệ AI, OTA, và kiến trúc domain‑based ngày càng trở nên phổ biến, ECU Toyota sẽ tiếp tục tiến hoá, trở thành một “siêu máy tính” nhúng, đáp ứng mọi yêu cầu của tương lai – từ động cơ hiệu năng cao tới các hệ thống tự lái hoàn toàn.

Hy vọng bài viết đã cung cấp cho bạn một cái nhìn toàn diện và chi tiết về nguyên lí hoạt động của hộp ECU Toyota, đồng thời mở ra những góc nhìn mới về tiềm năng và thách thức trong việc phát triển và tùy chỉnh hệ thống điều khiển điện tử ô tô.

Nguồn tham khảo: tài liệu kỹ thuật Toyota Service Manual, chuẩn AUTOSAR, nghiên cứu IEEE về ECU và mạng CAN trong ô tô.
