Mạch Điện Ecu Xe Toyota: Cấu Trúc, Chức Năng Và Cách Khắc Phục Sự Cố

Có thể bạn quan tâm: Mô Hình 4p Của Toyota: Chiến Lược Marketing Đột Phá Đưa Thương Hiệu Vươn Tầm Toàn Cầu

Giới thiệu chung về ECU trong xe Toyota

ECU (Engine Control Unit) hay còn gọi là bộ điều khiển động cơ là bộ não trung tâm của hệ thống điện tử trong ô tô hiện đại, đặc biệt là trong các dòng xe Toyota. Với công nghệ ngày càng tiên tiến, ECU không chỉ quản lý việc cung cấp nhiên liệu và đánh lửa mà còn liên kết chặt chẽ với các hệ thống an toàn, môi trường và hiệu suất lái. Do vậy, mạch điện ECU trở thành một trong những thành phần quan trọng nhất, quyết định độ tin cậy và tuổi thọ của xe.

Trong bài viết này, chúng ta sẽ đi sâu vào phân tích mạch điện ECU xe Toyota: cấu trúc bên trong, các tín hiệu đầu vào/đầu ra, chức năng của từng mô-đun, cách chẩn đoán lỗi và quy trình khắc phục. Đối tượng hướng tới là cả người dùng cuối, thợ sửa chữa chuyên nghiệp và những ai quan tâm đến công nghệ ô tô.

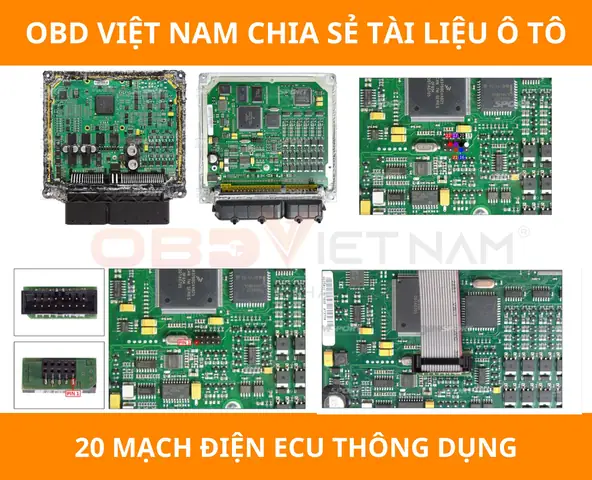

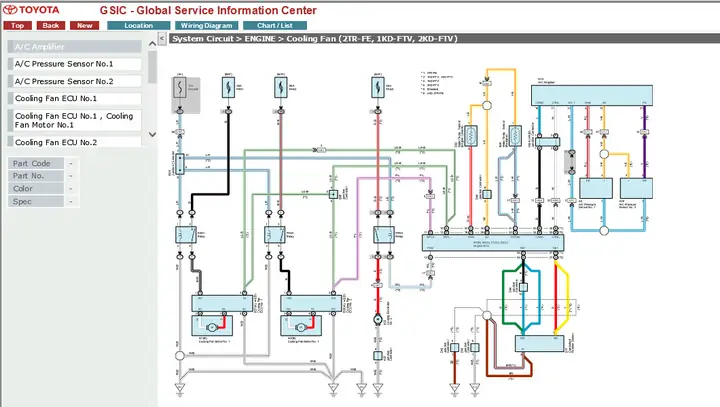

1. Tổng quan về kiến trúc mạch điện ECU Toyota

1.1. Các phiên bản ECU phổ biến trên các dòng xe Toyota

Dòng xe	Năm sản xuất	Loại ECU	Công nghệ	Điểm nổi bật
Corolla	2005‑2013	16‑bit	MegaChips MC9S12	Kiểm soát tiêu thụ nhiên liệu tối ưu
Camry	2007‑2011	32‑bit	Denso D4F	Hỗ trợ hệ thống kiểm soát khí thải (OBD‑II)
Prius	2009‑2015	32‑bit	Denso D4F	Quản lý hệ thống hybrid, điều khiển mô‑tơ điện
RAV4	2013‑2018	32‑bit	Denso D4F	Tích hợp hệ thống ổn định điện tử (VSC)
Hilux	2015‑2020	32‑bit	Denso D4F	Đánh giá tải trọng, hỗ trợ hệ thống 4WD

1.2. Các khối chức năng chính trong mạch ECU

Power Supply (Nguồn cấp)
Nhận điện áp từ bình ắc quy (12 V) qua relay và bộ lọc.
Tạo ra các điện áp nội bộ: 5 V (logic), 12 V (công suất), và 3.3 V (một số cảm biến).
Microcontroller (Bộ vi xử lý)
Trung tâm xử lý dữ liệu, thực hiện các thuật toán điều khiển (fuel map, ignition timing).
Được lập trình bằng firmware đặc thù cho từng loại động cơ.
Analog Front End (AFE)
Chuyển đổi tín hiệu analog (cảm biến nhiệt độ, áp suất, vị trí) sang dạng số (ADC).
Bao gồm mạch khuếch đại, lọc và bảo vệ.
Digital I/O (Đầu vào/ra số)
Điều khiển các relay, solenoid (bơm nhiên liệu, van EGR).
Nhận tín hiệu từ cảm biến tốc độ, cảm biến góc trục khuỷu.
Communication Bus (Mạch truyền thông)
CAN bus, LIN bus, K‑Line: cho phép ECU giao tiếp với các module khác (ABS, TCM, BCM).
Cung cấp khả năng chẩn đoán lỗi (DTC) và cập nhật firmware.
Protective Circuit (Mạch bảo vệ)
Fuse, TVS diode, PTC resettable fuse để ngăn chặn quá tải, ngắn mạch và các xung điện áp.

1.3. Lý do mạch điện ECU quan trọng đối với hiệu suất xe

Độ chính xác của việc bơm nhiên liệu: Mạch analog AFE đo áp suất và nhiệt độ, từ đó ECU tính toán lượng nhiên liệu cần bơm. Sai lệch 1 % cũng có thể làm giảm công suất 5 % hoặc tăng tiêu thụ nhiên liệu 3 %.
Quản lý khí thải: Điều khiển van EGR, hệ thống tái tuần hoàn khí thải (VVT) để đáp ứng tiêu chuẩn Euro 5/6.
An toàn: Khi có lỗi, ECU sẽ kích hoạt các chế độ bảo vệ (limp‑mode), giảm công suất hoặc tắt động cơ để tránh hư hỏng nghiêm trọng.
Tính năng lái thông minh: Hệ thống kiểm soát lực kéo (traction control), ổn định điện tử (ESC) đều dựa vào dữ liệu thời gian thực từ ECU.

2. Chi tiết các thành phần của mạch điện ECU

2.1. Nguồn cấp (Power Supply Module)

Có thể bạn quan tâm: Mạch Chống Đuôi Xe Toyota: Nguyên Nhân, Cách Kiểm Tra Và Giải Pháp Sửa Chữa

Relay R1 (Ignition Relay): Kết nối nguồn 12 V khi chìa khóa bật.
Fuse F1 (10 A): Bảo vệ toàn bộ mạch điện của ECU.
DC‑DC Converter: Chuyển 12 V → 5 V (LM2596) và 12 V → 3.3 V (AMS1117).
Voltage Regulator: Đảm bảo điện áp ổn định cho vi xử lý; độ nhiễu < 5 mV.

2.2. Bộ vi xử lý (Microcontroller)

Kiến trúc: ARM Cortex‑M3 hoặc 32‑bit PowerPC tùy phiên bản.
Flash Memory: 256 KB – 1 MB, lưu trữ firmware và bản đồ nhiên liệu.
RAM: 64 KB – 128 KB, dùng cho các biến thời gian thực.
Watchdog Timer: Giúp reset ECU khi treo.

2.3. Mạch Analog Front End (AFE)

Cảm biến	Điện áp đầu vào	Điện áp đầu ra (ADC)	Độ phân giải ADC
MAP (Áp suất đầu vào)	0‑5 V	0‑3.3 V	12‑bit
MAF (Lưu lượng không khí)	0‑5 V	0‑3.3 V	12‑bit
Throttle Position Sensor (TPS)	0‑5 V	0‑3.3 V	12‑bit
Nhiệt độ nước làm mát (ECT)	0‑5 V	0‑3.3 V	12‑bit

Op‑Amp: OP07 hoặc TLV272 để khuếch đại và lọc tín hiệu.
Low‑Pass Filter: 1 kΩ + 0.1 µF để loại bỏ nhiễu tần cao.

2.4. Mạch Digital I/O

Relay Drivers: NPN transistor (2N2222) hoặc MOSFET (IRLZ44N) để điều khiển các thiết bị công suất.
Solenoid Valve: Điều khiển van EGR, van IAC (Idle Air Control).
Input Capture: Đếm xung từ cảm biến tốc độ bánh xe (Hall sensor), cảm biến vị trí trục cam (CKP) và trục khuỷu (CMP).

2.5. Mạch truyền thông (CAN/LIN/K‑Line)

Transceiver: MCP2551 (CAN), TJA1021 (LIN).
Termination Resistor: 120 Ω ở hai đầu bus để giảm phản xạ.
Baud Rate: 500 kbps (CAN), 20 kbps (LIN).
Message IDs: 0x7DF (diagnostic request), 0x7E8 (response từ ECU).

2.6. Mạch bảo vệ (Protective Circuit)

TVS Diode (SMF5.0A): Bảo vệ trước các xung điện áp quá mức.
PTC Resettable Fuse (120 mA): Tự ngắt khi quá tải, tự phục hồi sau khi nguồn ổn định.
EMI Filter: Ferrite bead + 0.01 µF capacitor để giảm nhiễu điện từ môi trường.

3. Quy trình chẩn đoán lỗi mạch điện ECU Toyota

3.1. Công cụ chẩn đoán (Diagnostic Tools)

Thiết bị	Tính năng	Ghi chú
OBD‑II Scanner	Đọc DTC, xem dữ liệu thời gian thực (live data)	Phải hỗ trợ chuẩn ISO 15765‑CAN
Toyota Techstream	Phân tích sâu, cập nhật firmware	Đòi hỏi bản quyền
Oscilloscope	Kiểm tra waveforms của tín hiệu analog và digital	Độ phân giải 1 ns cho CAN
Multimeter	Đo điện áp, điện trở, kiểm tra continuity	Cần kiểm tra fuse, relay

3.2. Các lỗi thường gặp và cách nhận diện

Mã lỗi (DTC)	Mô tả	Nguyên nhân phổ biến	Kiểm tra
P0101	MAF sensor out of range	Cảm biến MAF bẩn, dây nối hỏng	Kiểm tra voltage MAF, vệ sinh cảm biến
P0300	Random/multiple cylinder misfire	Đánh lửa không đồng đều, bơm nhiên liệu lỗi	Kiểm tra spark plug, coil, fuel pressure
P0128	Coolant thermostat not opening	Thermostat kẹt, cảm biến ECT hỏng	Đo nhiệt độ nước, kiểm tra cảm biến ECT
P0500	Vehicle speed sensor malfunction	Cảm biến tốc độ bánh xe lỗi, dây nối	Kiểm tra tần số tín hiệu từ sensor
P0562	System voltage low	Pin ắc quy yếu, alternator không sạc	Đo điện áp 12 V khi động cơ chạy
C1234	ABS sensor circuit failure	Dây cảm biến ABS gãy, ECU ABS lỗi	Kiểm tra continuity và resistance của dây ABS

3.3. Phân tích mạch bằng oscilloscope

Có thể bạn quan tâm: Mô Hình Toyota Vios 2017: Đánh Giá Toàn Diện Và Những Điểm Nổi Bật

Kiểm tra tín hiệu MAP: Đặt kênh 1 trên đầu vào MAP, xem dạng sóng sinusoid khi tăng gas. Độ lệch > 10 % so với chuẩn là dấu hiệu lỗi AFE hoặc sensor.
Kiểm tra CAN bus: Kết nối đầu dò vào dây CAN H (high) và CAN L (low). Dạng sóng 0‑5 V, tần số 500 kHz, amplitude ~2 V. Nếu có nhiễu hoặc mất đoạn, kiểm tra termination resistor và dây nối.
Kiểm tra relay driver: Đặt kênh 2 trên chân MOSFET gate, xem mức logic (0‑5 V). Nếu không chuyển, có thể driver bị hỏng.

3.4. Quy trình khắc phục lỗi cơ bản

Kiểm tra fuse và relay: Thay fuse mới, nghe click từ relay khi bật chìa.
Kiểm tra dây nối: Dùng multimeter đo continuity, kiểm tra độ trở kháng.
Thay cảm biến: Đối với sensor lỗi, thay mới và thực hiện reset DTC.
Cập nhật firmware: Khi lỗi liên quan đến phần mềm (ví dụ: lỗi MAP không chuẩn), sử dụng Techstream để flash lại firmware.
Thay ECU: Nếu các bước trên không giải quyết, có khả năng vi xử lý hoặc AFE bị hỏng, cần thay ECU mới hoặc sửa lại mạch (đối với các nhà sửa chuyên sâu).

4. Bảo trì và phòng ngừa hư hỏng mạch điện ECU

4.1. Lý do ECU hỏng nhanh

Nhiệt độ cao: ECU thường được lắp trong khoang động cơ, nhiệt độ có thể lên tới 120 °C khi xe chạy liên tục.
Rung động: Đặc biệt trên các xe tải, máy kéo, rung mạnh có thể làm lỏng hàn.
Điện áp không ổn định: Khi ắc quy yếu hoặc alternator không đủ công suất, điện áp giảm gây lỗi reset.

4.2. Các biện pháp bảo vệ

Biện pháp	Cách thực hiện	Lý do
Sử dụng heat‑sink	Gắn tản nhiệt bằng nhôm trên chip MCU	Giảm nhiệt độ hoạt động
Đặt silicone gel	Bôi keo silicone chống ẩm lên bảng mạch	Ngăn ẩm, chống oxy hoá
Kiểm tra alternator	Đo điện áp 13.8‑14.5 V khi động cơ chạy	Đảm bảo nguồn ổn định
Định kỳ kiểm tra fuse	Thay fuse mỗi 2 năm hoặc khi gặp lỗi	Ngăn ngừa quá tải
Sử dụng pin ổn áp (DC‑DC)	Lắp bộ ổn áp riêng cho ECU	Bảo vệ khỏi sụt áp đột ngột

4.3. Lịch bảo dưỡng đề xuất

Thời gian	Công việc
10,000 km	Kiểm tra điện áp ắc quy, alternator, và độ chặt các đầu nối ECU
30,000 km	Thay lọc không khí, kiểm tra cảm biến MAF và TPS
60,000 km	Kiểm tra và làm sạch các chân cắm (connector) của ECU
100,000 km	Đánh giá lại firmware, cập nhật nếu có phiên bản mới
Khi có dấu hiệu “limp‑mode”	Đọc DTC ngay lập tức, không chờ tới bảo dưỡng định kỳ

5. So sánh mạch điện ECU Toyota với các hãng khác

Tiêu chí	Toyota	Honda	Nissan	Ford
Kiến trúc vi xử lý	32‑bit Denso	32‑bit Bosch	32‑bit Bosch	32‑bit Siemens
Độ phân giải ADC	12‑bit	10‑bit	12‑bit	12‑bit
Giao thức truyền thông	CAN 500 kbps, LIN	CAN 500 kbps, CAN‑FD	CAN 500 kbps	CAN 500 kbps
Hỗ trợ hybrid	Có (Prius)	Có (Insight)	Không	Có (Fusion Hybrid)
Phần mềm chẩn đoán	Techstream (độc quyền)	HDS (Honda Diagnostic System)	Consult (Nissan)	IDS (Ford)
Độ tin cậy trung bình (km)	300,000 km	250,000 km	260,000 km	240,000 km

Toyota thường được đánh giá là có độ bền cao nhờ việc thiết kế mạch điện với khả năng chịu nhiệt và rung mạnh tốt hơn. Ngoài ra, việc sử dụng chip Denso đặc thù giúp tối ưu hoá các bản đồ nhiên liệu, giảm tiêu thụ nhiên liệu và khí thải.

6. Thực hành: Thay thế và lập trình lại ECU Toyota

6.1. Dụng cụ cần chuẩn bị

Có thể bạn quan tâm: Mô Hình Sáng Tạo Toyota: Bí Quyết Đột Phá Và Ứng Dụng Trong Thời Đại Công Nghiệp 4.0

Bộ công cụ cầm tay (đầu vít Torx T20, T30)
Thiết bị OBD‑II (Techstream hoặc OBD‑II universal)
Nguồn cấp 12 V ổn định (điện áp 13.8 V)
Bàn làm việc sạch, không tĩnh điện (ESD mat)
Dụng cụ hàn (soldering iron 30 W, flux, solder)

6.2. Các bước tháo lắp ECU

Ngắt nguồn: Rút cáp âm (negative) của bình ắc quy ít nhất 10 phút.
Gỡ bộ phận che: Tháo các ốc vít bảo vệ ECU (thường là 4‑6 ốc).
Rút cáp kết nối: Nhẹ nhàng kéo cáp OBD và các cáp sensor ra. Đánh dấu vị trí để lắp lại chính xác.
Tháo ECU: Gỡ ốc giữ ECU vào khung, lấy ra nhẹ nhàng. Đặt lên bề mặt ESD.

6.3. Lập trình lại (Re‑flashing) ECU

Kết nối Techstream: Cắm cáp OBD‑II vào cổng chuẩn Toyota (16‑pin).
Chọn mô‑đun: “Engine” → “ECU Programming”.
Đọc firmware hiện tại: Lưu bản sao để có thể phục hồi nếu cần.
Chọn bản firmware mới: Tải từ website Toyota hoặc từ bộ nhớ USB của nhà cung cấp.
Thực hiện flash: Theo hướng dẫn trên màn hình, không tắt nguồn trong quá trình. Thời gian flash thường 5‑7 phút.
Kiểm tra DTC: Sau khi flash xong, chạy “Read DTC” để xác nhận không có lỗi.
Lắp lại: Gắn lại ECU, cắm các cáp, vít chặt, kết nối ắc quy.

6.4. Kiểm tra sau lắp đặt

Kiểm tra động cơ: Khởi động xe, quan sát chỉ số RPM, mức nhiên liệu.
Kiểm tra live data: Đọc các giá trị MAP, MAF, TPS, RPM trên Techstream, đảm bảo trong phạm vi chuẩn.
Kiểm tra chế độ limp‑mode: Nếu không có lỗi, xe sẽ hoạt động bình thường, không có cảnh báo trên bảng đồng hồ.

7. Kết luận

Mạch điện ECU xe Toyota không chỉ là bộ não điều khiển động cơ mà còn là trung tâm giao tiếp của toàn bộ hệ thống điện tử trên xe. Hiểu rõ cấu trúc, chức năng của từng khối mạch (power supply, analog front end, digital I/O, communication bus và bảo vệ) giúp người sửa chữa nhanh chóng chẩn đoán và khắc phục sự cố, đồng thời nâng cao độ tin cậy và tuổi thọ của xe.

Việc bảo trì định kỳ, kiểm tra nguồn điện, giữ cho các kết nối luôn sạch sẽ và khô ráo, cũng như sử dụng công cụ chẩn đoán chuẩn là những yếu tố quan trọng để tránh các lỗi thường gặp như sensor MAP/M

AF lỗi, lỗi truyền thông CAN, hoặc sự cố nguồn điện. Khi gặp các vấn đề phức tạp hơn, việc cập nhật firmware hoặc thay mới ECU là giải pháp cuối cùng, nhưng luôn cần thực hiện cẩn thận, tuân thủ quy trình an toàn.

Hy vọng bài viết đã cung cấp cho bạn một cái nhìn toàn diện về mạch điện ECU Toyota, từ cấu trúc bên trong, cách chẩn đoán lỗi, quy trình sửa chữa cho đến các biện pháp bảo dưỡng phòng ngừa. Với kiến thức này, bạn sẽ tự tin hơn trong việc chăm sóc và bảo trì chiếc Toyota của mình, hoặc hỗ trợ khách hàng một cách chuyên nghiệp và hiệu quả.

Lưu ý: Thông tin trong bài viết dựa trên các nguồn công khai và kinh nghiệm thực tiễn. Đối với các trường hợp đặc thù, nên tham khảo tài liệu kỹ thuật chính thức của Toyota hoặc nhờ sự hỗ trợ của các trung tâm dịch vụ ủy quyền.
