1. Giới thiệu chung về hệ thống lỗi trên xe nâng điện Toyota
Xe nâng điện Toyota là một trong những thiết bị nâng hạ công nghiệp được ưa chuộng nhất hiện nay nhờ vào độ bền, hiệu suất và công nghệ điều khiển hiện đại. Tuy nhiên, như bất kỳ máy móc công nghiệp nào, xe nâng điện Toyota cũng không tránh khỏi các lỗi kỹ thuật phát sinh trong quá trình vận hành. Để giảm thiểu thời gian ngừng máy và chi phí bảo trì, việc hiểu rõ mã lỗi (error code) trên xe nâng là vô cùng cần thiết.

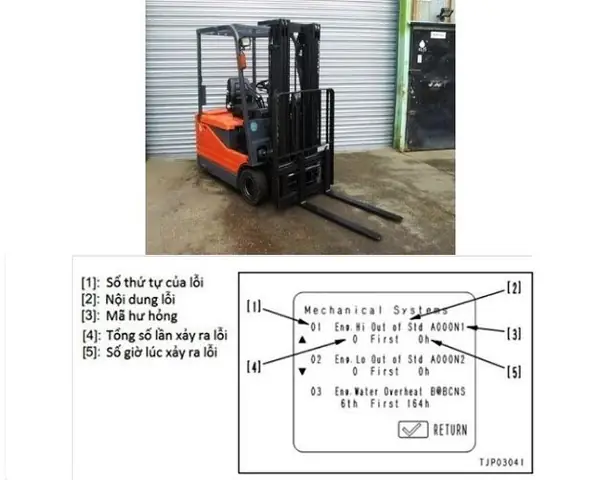

Mã lỗi là những thông báo số hoặc ký tự được hệ thống điều khiển (ECU – Electronic Control Unit) của xe nâng gửi tới màn hình hiển thị hoặc bộ đọc lỗi khi có sự cố xảy ra. Mỗi mã lỗi tương ứng với một vấn đề cụ thể: từ lỗi cảm biến, lỗi động cơ, lỗi hệ thống điện, cho tới các lỗi liên quan đến an toàn. Khi người vận hành hoặc kỹ thuật viên biết được ý nghĩa của mã lỗi, họ có thể thực hiện các bước chẩn đoán, khắc phục nhanh chóng và chính xác.
Bài viết dưới đây sẽ cung cấp một danh mục chi tiết các mã lỗi thường gặp trên xe nâng điện Toyota, kèm theo mô tả nguyên nhân, cách kiểm tra, phương pháp khắc phục và một số lưu ý bảo trì để ngăn ngừa lỗi tái phát. Nội dung được chia thành các phần chính:
- Hệ thống điện và pin
- Hệ thống truyền động (động cơ, biến tần)
- Hệ thống phanh và an toàn
- Cảm biến và mô-đun điều khiển
- Các mã lỗi chung và quy trình chẩn đoán
Mỗi phần sẽ liệt kê các mã lỗi, giải thích chi tiết và đưa ra hướng dẫn thực tế. Bài viết hướng tới cả người mới bắt đầu lẫn các kỹ thuật viên có kinh nghiệm, giúp họ nắm vững kiến thức để duy trì xe nâng điện Toyota luôn trong tình trạng hoạt động tối ưu.
2. Hệ thống điện và pin
2.1. Mã lỗi 01 – Pin dưới mức điện áp (Low Battery Voltage)
Mô tả: Khi hệ thống phát hiện điện áp pin giảm xuống dưới mức cho phép (thường là < 20% dung lượng), màn hình sẽ hiển thị mã lỗi 01.
Nguyên nhân thường gặp:
– Pin đã cũ, khả năng chịu tải giảm.
– Kết nối cáp pin bị lỏng, ăn mòn.
– Bộ sạc không hoạt động đúng chuẩn, không nạp đầy pin.
Kiểm tra:
1. Sử dụng đồng hồ vạn năng đo điện áp trực tiếp tại các cặp cực của pin.
2. Kiểm tra các đầu nối, chốt nối, và làm sạch nếu có oxy hóa.
3. Kiểm tra trạng thái sạc bằng cách kết nối máy sạc và quan sát tín hiệu nạp.
Khắc phục:
– Thay pin mới nếu điện áp không hồi phục sau sạc đầy.
– Tháo, làm sạch và siết chặt các đầu nối.
– Đảm bảo máy sạc đáp ứng điện áp và dòng sạc chuẩn của Toyota.
Lưu ý bảo trì: Thực hiện kiểm tra điện áp pin mỗi 100 giờ làm việc hoặc ít nhất một lần mỗi tháng. Đối với môi trường nhiệt độ cao, nên tăng tần suất kiểm tra.
2.2. Mã lỗi 02 – Pin quá nhiệt (Battery Overheat)
Mô tả: Hệ thống cảm biến nhiệt độ pin phát hiện nhiệt độ vượt quá giới hạn an toàn (thường > 45°C).
Nguyên nhân:
– Quá tải liên tục, làm tăng nhiệt nội bộ.
– Hệ thống làm mát pin (quạt, ống dẫn) bị hỏng hoặc bám bụi.
– Nơi làm việc có nhiệt độ môi trường cao, không có thông gió.
Kiểm tra:
– Đo nhiệt độ pin bằng cảm biến nhiệt hoặc nhiệt kế hồng ngoại.
– Kiểm tra hoạt động của quạt làm mát (tiếng ồn, luồng không khí).
– Kiểm tra bộ lọc không khí và lưới tản nhiệt.
Khắc phục:
– Dừng hoạt động xe nâng ngay lập tức, để pin nguội.
– Vệ sinh hoặc thay bộ làm mát.
– Nếu pin đã bị hỏng nhiệt, cần thay mới.
Có thể bạn quan tâm: Máy May Toyota Có Tốt Không? Đánh Giá Chi Tiết Và So Sánh Với Các Thương Hiệu Khác
Lưu ý: Tránh vận hành xe nâng liên tục trong thời gian dài ở môi trường nóng ẩm. Sử dụng chế độ “Idle” (nghỉ) khi không cần nâng.
2.3. Mã lỗi 03 – Lỗi hệ thống sạc (Charging System Fault)
Mô tả: Khi bộ sạc hoặc mạch sạc gặp trục trặc, hệ thống sẽ báo lỗi 03.
Nguyên nhân:
– Đầu nối sạc bị ăn mòn hoặc hỏng.
– Bộ điều khiển sạc (charger controller) bị lỗi.
– Dòng sạc quá lớn hoặc quá nhỏ so với yêu cầu.
Kiểm tra:
– Kiểm tra điện áp đầu vào và đầu ra của bộ sạc bằng đồng hồ.
– Kiểm tra các đầu nối, công tắc, công tắc an toàn.
– Đọc mã lỗi chi tiết từ bộ sạc nếu có cổng giao tiếp.
Khắc phục:
– Thay hoặc sửa chữa bộ sạc.
– Thay các đầu nối bị hỏng.
– Đảm bảo nguồn điện cung cấp ổn định (điện áp 220V/230V hoặc 380V tùy model).
3. Hệ thống truyền động (động cơ, biến tần)
3.1. Mã lỗi 10 – Lỗi động cơ (Motor Fault)
Mô tả: Khi cảm biến dòng điện hoặc nhiệt độ động cơ phát hiện bất thường, hệ thống sẽ bật mã lỗi 10.
Nguyên nhân:
– Động cơ bị quá tải, gây quá nhiệt.
– Cuộn dây động cơ bị hỏng (đứt, chập).
– Động cơ bị ẩm ướt, gây rò điện.
Kiểm tra:
– Đo dòng điện và điện áp cấp cho động cơ khi hoạt động.
– Kiểm tra nhiệt độ bề mặt động cơ bằng nhiệt kế.
– Kiểm tra cách điện cuộn dây bằng đồng hồ đo cách điện (megger).
Khắc phục:
– Nếu quá tải, giảm tải hoặc tăng thời gian nghỉ.
– Thay cuộn dây hoặc động cơ nếu phát hiện hỏng.
– Làm khô và bảo vệ động cơ khỏi ẩm.
3.2. Mã lỗi 11 – Lỗi biến tần (Inverter Fault)
Mô tả: Biến tần (Inverter) không thể điều khiển động cơ đúng cách, thường do lỗi phần mềm hoặc phần cứng.
Nguyên nhân:
– Nhiệt độ biến tần quá cao.
– Thiết bị bảo vệ quá dòng (over-current protection) kích hoạt.
– Lỗi firmware (phần mềm điều khiển).
Kiểm tra:
– Đo nhiệt độ của biến tần (thông thường có cảm biến nhiệt).
– Kiểm tra các cáp nối giữa biến tần và động cơ.
– Kiểm tra log lỗi trên màn hình hoặc qua cổng OBD.
Khắc phục:
– Để biến tần nguội, kiểm tra và làm sạch quạt tản nhiệt.
– Thay bộ bảo vệ quá dòng nếu hỏng.
– Cập nhật firmware theo hướng dẫn của Toyota.
Có thể bạn quan tâm: Máy May Cầm Tay Mini Toyota: Đánh Giá Chi Tiết, Lợi Ích Và Cách Sử Dụng Hiệu Quả
3.3. Mã lỗi 12 – Lỗi hộp số điện tử (Electronic Gearbox Fault)
Mô tả: Hệ thống điều khiển hộp số điện tử (điều khiển tốc độ, mô-men) gặp trục trặc.
Nguyên nhân:
– Cảm biến vị trí hộp số hỏng.
– Mạch điều khiển bị ngắn mạch.
– Nguồn điện không ổn định.
Kiểm tra:
– Đọc giá trị cảm biến vị trí qua thiết bị chẩn đoán.
– Kiểm tra nguồn điện cấp cho hộp số (điện áp, dòng).
Khắc phục:
– Thay cảm biến vị trí nếu đo được giá trị bất thường.
– Sửa chữa hoặc thay mạch điều khiển.
4. Hệ thống phanh và an toàn
4.1. Mã lỗi 20 – Lỗi phanh điện (Electric Brake Fault)
Mô tả: Khi phanh điện không đáp ứng yêu cầu, thường do cảm biến áp suất hoặc rơle phanh lỗi.
Nguyên nhân:
– Bộ cảm biến áp suất phanh (Brake Pressure Sensor) hỏng.
– Rơle phanh (Brake Relay) không đóng hoặc mở đúng thời điểm.
– Dây cáp phanh bị đứt hoặc ngắn mạch.
Kiểm tra:
– Đo áp suất phanh bằng đồng hồ áp suất hoặc thiết bị đo áp lực.
– Kiểm tra hoạt động của rơle bằng cách nghe tiếng “click” khi phanh được kích hoạt.
Khắc phục:
– Thay cảm biến áp suất phanh.
– Thay rơle hoặc sửa chữa dây cáp.
4.2. Mã lỗi 21 – Lỗi hệ thống khởi động khẩn cấp (Emergency Stop Fault)
Mô tả: Khi nút dừng khẩn cấp (E-Stop) không hoạt động hoặc bị kẹt, hệ thống sẽ hiển thị mã lỗi 21.
Nguyên nhân:
– Nút E-Stop bị kẹt, mòn.
– Mạch ngắt khẩn cấp có lỗi.
Kiểm tra:
– Kiểm tra cơ học nút E-Stop, bôi trơn nếu cần.
– Đo điện áp tại đầu vào/đầu ra của mạch E-Stop.
Khắc phục:
– Thay nút E-Stop mới.
– Sửa chữa hoặc thay mạch ngắt.
4.3. Mã lỗi 22 – Lỗi cảm biến quá tải (Overload Sensor Fault)
Mô tả: Khi cảm biến tải (Load Sensor) phát hiện tải vượt quá giới hạn thiết kế, xe nâng sẽ dừng và báo lỗi.
Nguyên nhân:
– Cảm biến tải hỏng hoặc lỗi calibrate.
– Đồ vật được nâng vượt quá trọng tải cho phép.
Kiểm tra:
– Kiểm tra độ chính xác của cảm biến bằng cách đặt tải chuẩn và so sánh giá trị hiển thị.
Khắc phục:
– Calibrate lại cảm biến hoặc thay mới nếu cần.
– Đào tạo người vận hành không vượt quá trọng tải.
5. Cảm biến và mô-đun điều khiển
Có thể bạn quan tâm: Máy May Bán Công Nghiệp Toyota: Giải Pháp Hoàn Hảo Cho Doanh Nghiệp May Đoàn
5.1. Mã lỗi 30 – Lỗi cảm biến vị trí nâng (Lift Height Sensor Fault)
Mô tả: Khi cảm biến vị trí nâng (Lift Sensor) không cung cấp dữ liệu chính xác, hệ thống sẽ báo lỗi 30.
Nguyên nhân:
– Cảm biến vị trí (potentiometer hoặc Hall sensor) bị hỏng.
– Dây cáp truyền tín hiệu bị đứt.
Kiểm tra:
– Đo điện trở hoặc điện áp đầu ra của cảm biến khi nâng hạ.
– Kiểm tra dây cáp và đầu nối.
Khắc phục:
– Thay cảm biến vị trí.
– Sửa chữa hoặc thay dây cáp.
5.2. Mã lỗi 31 – Lỗi cảm biến góc nghiêng (Tilt Sensor Fault)
Mô tả: Khi xe nâng bị nghiêng quá mức (thường > 10 độ) hoặc cảm biến góc (tilt sensor) lỗi, mã 31 sẽ xuất hiện.
Nguyên nhân:
– Cảm biến góc (inclinometer) hỏng.
– Đối tượng tải không cân bằng, gây góc nghiêng.
Kiểm tra:
– Kiểm tra giá trị góc trên màn hình khi xe đứng yên.
– Đo góc thực tế bằng thước đo góc.
Khắc phục:
– Thay cảm biến góc.
– Đảm bảo tải được đặt cân bằng, tránh nâng quá cao.
5.3. Mã lỗi 32 – Lỗi hệ thống định vị GPS (GPS System Fault) – dành cho mẫu có GPS
Mô tả: Khi mô-đun GPS không nhận tín hiệu hoặc có lỗi phần mềm.
Nguyên nhân:
– Ống antena GPS bị che, hỏng.
– Phần mềm GPS không cập nhật.
Kiểm tra:
– Kiểm tra antena, độ mở của ống kính.
– Kiểm tra log lỗi GPS trên phần mềm.
Khắc phục:
– Thay antena hoặc làm sạch ống kính.
– Cập nhật phần mềm GPS.
6. Các mã lỗi chung và quy trình chẩn đoán tổng quát
6.1. Mã lỗi 99 – Lỗi hệ thống chung (General System Fault)
Mô tả: Đây là mã lỗi tổng quát, thường xuất hiện khi hệ thống không thể xác định lỗi cụ thể.
Cách xử lý:
1. Reset: Tắt nguồn, chờ 30 giây, bật lại.
2. Kiểm tra log lỗi chi tiết: Sử dụng thiết bị chẩn đoán OBD (On‑Board Diagnostic) của Toyota để đọc các mã lỗi phụ (sub‑codes).
3. Kiểm tra nguồn điện: Đảm bảo nguồn 24V DC ổn định, không có nhiễu.
4. Kiểm tra các kết nối: Hầu hết các lỗi chung đều xuất phát từ các đầu nối lỏng hoặc ăn mòn.
6.2. Quy trình chẩn đoán lỗi (Step‑by‑Step)
| Bước | Hành động | Mục tiêu |
|---|---|---|
| 1 | Ghi lại mã lỗi và thời điểm xuất hiện | Xác định mẫu lỗi và môi trường làm việc |
| 2 | Kiểm tra nguồn điện (24 V) bằng đồng hồ | Loại trừ nguồn không ổn định |
| 3 | Đọc log chi tiết bằng công cụ OBD Toyota | Lấy sub‑code, thông tin cảm biến |
| 4 | Kiểm tra vật lý các cảm biến, dây cáp, đầu nối | Phát hiện hỏng hóc vật lý |
| 5 | Thực hiện đo điện áp, dòng, điện trở theo bảng kỹ thuật | Xác nhận thông số điện |
| 6 | Thay thế hoặc sửa chữa bộ phận lỗi | Khắc phục |
| 7 | Reset lỗi và chạy thử nghiệm | Đảm bảo lỗi không tái xuất hiện |
| 8 | Ghi lại kết quả, cập nhật lịch bảo trì | Tạo dữ liệu cho bảo trì sau này |
7. Bảo trì định kỳ để giảm thiểu mã lỗi
- Kiểm tra điện áp và dung lượng pin mỗi 100 giờ hoặc 1 tháng.
- Vệ sinh và bôi trơn các bộ phận cảm biến (cảm biến vị trí, tilt sensor) để tránh bụi bám.
- Kiểm tra quạt làm mát, lọc không khí của biến tần và motor mỗi 200 giờ.
- Kiểm tra độ chặt các đầu nối điện (cable harness) ít nhất 2 lần/năm.
- Cập nhật firmware cho ECU, biến tần, GPS (nếu có) theo lịch trình của nhà sản xuất.
- Đào tạo người vận hành về giới hạn tải, thời gian nghỉ, và cách phản hồi khi xuất hiện mã lỗi.
8. Kết luận
Hiểu và nắm vững mã lỗi xe nâng điện Toyota là chìa khóa để giảm thời gian ngừng máy, tăng năng suất và kéo dài tuổi thọ thiết bị. Bằng việc áp dụng quy trình chẩn đoán có hệ thống, kiểm tra các thành phần điện, cảm biến, và thực hiện bảo trì định kỳ, các doanh nghiệp có thể tối ưu hoá hoạt động của đội xe nâng, đồng thời giảm chi phí bảo trì không cần thiết.
Nếu gặp phải các mã lỗi không có trong danh sách trên, luôn nhớ rằng đọc log chi tiết bằng công cụ OBD và liên hệ trung tâm bảo hành Toyota là bước quan trọng để nhận được hỗ trợ kỹ thuật chuyên sâu. Hãy luôn tuân thủ quy trình an toàn, bảo dưỡng đúng thời gian và không ngừng nâng cao kỹ năng vận hành để xe nâng điện Toyota luôn phục vụ công việc một cách tin cậy và hiệu quả.
