Cách Thay Thế Cảm Biến Mưa (rain Sensor) Cho Xe Toyota: Hướng Dẫn Chi Tiết Từ A Đến Z

Có thể bạn quan tâm: Cách Khắc Phục Lỗi Cảm Biến Mưa (rain Sensor) Trên Xe Toyota: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới thiệu tổng quan về cảm biến mưa trên xe Toyota

Cảm biến mưa (rain sensor) là một bộ phận quan trọng trong hệ thống gạt kính tự động của hầu hết các mẫu xe Toyota hiện đại. Khi mưa rơi lên kính chắn gió, cảm biến sẽ phát hiện độ ẩm và tự động kích hoạt gạt kính, giúp tài xế duy trì tầm nhìn rõ ràng mà không cần thao tác tay. Ngoài ra, cảm biến còn có thể tương tác với hệ thống hỗ trợ lái (ADAS) để điều chỉnh độ chiếu sáng, tốc độ gạt và thậm chí kích hoạt chế độ “wiper assist” trong một số mẫu xe cao cấp.

Tuy nhiên, như bất kỳ bộ phận điện tử nào, cảm biến mày mòn theo thời gian, có thể bị hỏng do va chạm, bụi bẩn, hoặc lỗi phần mềm. Khi cảm biến không hoạt động đúng, gạt kính có thể không bật, bật quá mạnh, hoặc thậm chí hoạt động ngẫu nhiên, gây nguy hiểm cho người lái. Vì vậy, việc biết cách thay thế cảm biến mưa một cách đúng đắn và an toàn là rất cần thiết.

Bài viết dưới đây sẽ cung cấp hướng dẫn chi tiết, từng bước để thay cảm biến mưa trên các mẫu xe Toyota phổ biến, đồng thời giải thích nguyên lý hoạt động, các lưu ý quan trọng và cách kiểm tra sau khi lắp đặt. Dù bạn là người mới bắt đầu hay đã có kinh nghiệm sửa chữa ô tô, các thông tin sau sẽ giúp bạn tự tin thực hiện công việc mà không cần tới garage.

2. Nguyên lý hoạt động của cảm biến mưa Toyota

2.1 Cấu tạo cơ bản

Bộ cảm biến quang học (optical sensor): Gồm một nguồn ánh sáng hồng ngoại và một photodiode. Khi kính sạch, ánh sáng truyền qua kính, không có phản xạ mạnh, photodiode nhận tín hiệu yếu. Khi có nước, tia sáng bị khúc xạ và phản xạ mạnh hơn, photodiode nhận tín hiệu tăng lên.
Mạch điều khiển (control module): Nhận tín hiệu từ photodiode, so sánh với ngưỡng đã lập trình, và gửi lệnh tới motor gạt kính.
Kết nối điện (cable harness): Đưa điện áp từ ECU (Electronic Control Unit) tới cảm biến và ngược lại truyền tín hiệu.

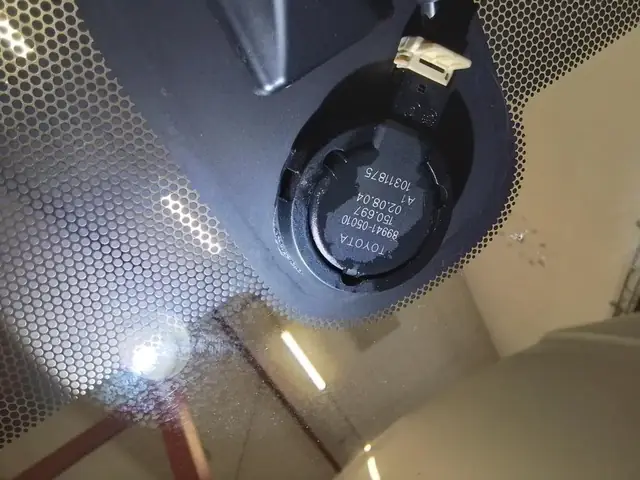

2.2 Vị trí lắp đặt

Trên hầu hết các mẫu Toyota, cảm biến mưa được tích hợp ngay phía trên kính chắn gió, thường nằm trong đầu kính (crown) phía trên kính sau hoặc được gắn trong khung kính. Đối với một số mẫu SUV (ví dụ: Toyota RAV4, Highlander), cảm biến nằm trong khung dải kính (rain sensor module) gắn ở phía trên trục kính.

2.3 Các dấu hiệu cảm biến hỏng

Dấu hiệu	Mô tả
Gạt kính không bật khi trời mưa	Hệ thống không nhận được tín hiệu độ ẩm
Gạt kính bật liên tục dù không có mưa	Sensor luôn báo độ ẩm cao (ngưỡng bị lệch)
Tốc độ gạt không điều chỉnh được	Mất kết nối hoặc lỗi phần mềm
Cảnh báo trên màn hình dashboard (ví dụ: “Wiper System Fault”)	ECU phát hiện lỗi cảm biến

3. Dụng cụ, vật liệu cần chuẩn bị

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Tháo Rời Panel Door Toyota: Bước Đầu Từ A Đến Z

Dụng cụ	Mục đích
Bộ dụng cụ tháo rời nội thất (panel removal tools)	Tránh trầy xước nhựa, kim loại
Đầu vít Phillips/ Torx (có kích thước phù hợp)	Tháo ốc cố định cảm biến
Găng tay bảo hộ	Bảo vệ tay khỏi sắc nhọn và bụi
Đèn pin/đèn công việc	Đảm bảo ánh sáng khi làm việc trong cabin
Đèn đo điện áp (multimeter)	Kiểm tra nguồn và tín hiệu cảm biến
Dây cáp nối mới (nếu cần)	Thay thế dây hỏng
Cảm biến mưa chính hãng hoặc thay thế chất lượng	Đảm bảo tương thích
Keo silicone (type automotive)	Đánh dấu lại nếu cần dán lại cảm biến
Sách hướng dẫn sửa chữa (Toyota Service Manual)	Tham khảo thông số kỹ thuật

Lưu ý: Đối với một số mẫu xe, cảm biến mưa được bán kèm với đầu kính (windshield) nguyên khối. Trong trường hợp này, việc thay cảm biến đòi hỏi thay toàn bộ kính, chi phí sẽ cao hơn nhiều. Bài viết tập trung vào những mẫu có cảm biến rời (removable sensor module).

4. Quy trình chuẩn bị trước khi thay cảm biến

4.1 Đảm bảo an toàn

Ngắt nguồn điện: Đặt phanh tay, tắt máy và rút chìa khóa. Đặc biệt, nên ngắt bình ắc quy (cắt dây dương) để tránh chập điện khi làm việc với các dây điện.
Bảo vệ nội thất: Đặt vải mềm hoặc bọt biển dưới tay cầm để tránh trầy xước bảng điều khiển, vô-lăng.

4.2 Xác định mẫu xe và vị trí cảm biến

Mỗi mẫu Toyota có vị trí và cách gắn cảm biến khác nhau. Dưới đây là một số mẫu phổ biến:

Mẫu xe	Vị trí cảm biến	Ghi chú
Toyota Camry (2018‑2023)	Đầu kính phía trên, trong gói “rain sensor module”	Tháo kính sau khi tháo nắp đèn chiếu sáng
Toyota Corolla (2020‑2022)	Gắn trong khung kính, phía trên trục gạt	Dễ tháo bằng vít
Toyota RAV4 (2021‑2024)	Được đặt trong module gạt kính phía trên cột B	Cần tháo cột B để tiếp cận
Toyota Prius (2020‑2023)	Cảm biến gắn trong “front windshield sensor housing”	Đòi hỏi tháo rời bộ điều khiển HVAC

4.3 Kiểm tra lỗi bằng máy chẩn đoán (OBD2)

Sử dụng máy OBD2 (ví dụ: Autel MaxiCOM, Launch X431) để đọc mã lỗi. Mã lỗi thường là P0480 (Rain Sensor Circuit) hoặc B1234 (Wiper Switch). Ghi lại mã lỗi để so sánh sau khi thay mới.

5. Hướng dẫn thay cảm biến mưa trên các mẫu Toyota tiêu biểu

5.1 Thay cảm biến trên Toyota Camry (2018‑2023)

Có thể bạn quan tâm: Cách Gỡ Đánh Dấu Dotermet Trên Toyota Vios: Hướng Dẫn Chi Tiết Từng Bước

Bước 1: Tháo nắp đèn chiếu sáng phía trước

Sử dụng đầu vít Torx T20 để tháo các ốc cố định nắp đèn.
Kéo nhẹ nắp ra, cẩn thận không làm gãy kẹp nhựa.

Bước 2: Tháo cánh tay gạt kính (wiper arm)

Dùng cờ lê 10 mm để tháo bulong gắn cánh tay vào trục gạt.
Đánh dấu vị trí gốc để lắp lại chính xác.

Bước 3: Truy cập cảm biến mưa

Cảm biến nằm trong khu vực gạt kính, được giữ bằng 2‑3 ốc nhỏ.
Dùng đầu vít Phillips #2 tháo các ốc này.

Bước 4: Ngắt kết nối dây cáp

Nhẹ nhàng nắm cáp connector, ép chốt kẹp ra và kéo ra.
Kiểm tra không có bụi bám trên chân cắm.

Bước 5: Tháo cảm biến cũ

Cảm biến thường được dán keo silicone vào kính. Dùng dao lưỡi mỏng (plastic razor) cắt keo quanh mép.
Đẩy nhẹ để cảm biến rời ra.

Bước 6: Lắp cảm biến mới

Đặt cảm biến mới vào vị trí, căn chỉnh sao cho mặt cảm biến song song với kính.
Dán lại keo silicone (đảm bảo lớp keo mỏng, không bám bẩn).

Bước 7: Kết nối lại dây cáp và lắp lại các bộ phận

Gắn connector, ấn chốt lại.
Đặt lại các ốc cảm biến, cánh tay gạt và nắp đèn.

Bước 8: Kiểm tra chức năng

Kết nối lại bình ắc quy.
Khởi động xe, bật chế độ wiper “Auto”.
Dùng bình nước xịt lên kính để mô phỏng mưa, kiểm tra gạt hoạt động tự động.

Bước 9: Xóa mã lỗi (nếu có)

Dùng máy OBD2 xóa mã lỗi, sau đó chạy lại kiểm tra để chắc chắn không còn lỗi.

5.2 Thay cảm biến trên Toyota Corolla (2020‑2022)

Tháo cột B (B‑pillar):
Mở cửa sau, tháo ốc cố định cột B (thường là 4‑5 ốc).
Gạt cột ra, cẩn thận dây điện nối đèn hành lang.
Tiếp cận cảm biến:
Cảm biến nằm trong khung kính phía trên trục gạt.
Tháo 2‑3 ốc giữ cảm biến.
Tháo và lắp mới:
Ngắt kết nối, tháo cảm biến, lắp mới, dán keo.
Lắp lại cột B và kiểm tra:
Đảm bảo dây điện không bị kéo căng.
Kiểm tra chức năng như hướng dẫn ở Camry.

5.3 Thay cảm biến trên Toyota RAV4 (2021‑2024)

Tháo đầu gối trục B (B‑pillar upper trim):
Sử dụng công cụ “trim removal” để mở nắp trên cột B.
Tháo module cảm biến:
Cảm biến được gắn trong “rain sensor module” có 4 ốc.
Ngắt connector, tháo module ra.
Thay module mới:
Đặt module mới, gắn lại ốc, kết nối dây.
Lắp lại nắp cột B, kiểm tra:
Thực hiện kiểm tra tự động như trên.

5.4 Thay cảm biến trên Toyota Prius (2020‑2023)

Mở nắp tủ gió (HVAC housing):
Tháo các ốc tròn xung quanh nắp tủ gió.
Tiếp cận cảm biến:
Cảm biến nằm trong “front windshield sensor housing”.
Tháo 2 ốc và connector.
Thay mới và lắp lại:
Thực hiện các bước lắp lại giống các mẫu trên.

6. Kiểm tra và hiệu chuẩn sau khi thay cảm biến

6.1 Kiểm tra chức năng cơ bản

Kiểm tra chế độ “Auto”: Bật chế độ wiper tự động, xịt nước lên kính. Gạt phải khởi động ngay và dừng khi kính sạch.
Kiểm tra chế độ “Intermittent”: Khi bật tay, cảm biến không ảnh hưởng tới tốc độ gạt.

6.2 Đọc lại mã lỗi OBD2

Sử dụng máy OBD2 để đọc lại, nếu còn mã lỗi P0480 hoặc B1234, có thể do kết nối không tốt hoặc cảm biến chưa được hiệu chuẩn đúng.

6.3 Hiệu chuẩn (Calibration)

Một số mẫu Toyota yêu cầu điều chỉnh ngưỡng độ ẩm qua phần mềm chẩn đoán (Toyota Techstream). Các bước cơ bản:

Kết nối máy chẩn đoán Toyota Techstream qua cổng OBD2.
Vào “Body Control Module (BCM) → Rain Sensor Calibration”.
Thực hiện “Automatic Calibration” (hệ thống sẽ đưa ra các giá trị ngưỡng chuẩn).
Lưu lại và thoát.

Lưu ý: Nếu không có máy Techstream, hầu hết các cảm biến thay mới từ nhà cung cấp uy tín đã được “pre‑calibrated”, nên không cần hiệu chuẩn thêm.

Có thể bạn quan tâm: Cách Mở, Tháo Rời Và Thay Pin Key Fob Toyota: Hướng Dẫn Chi Tiết Từng Bước

7. Các lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Khắc phục
Gạt không bật khi bật “Auto”	Kết nối dây cáp lỏng, cảm biến chưa được gắn đúng	Kiểm tra lại connector, chắc chắn cắm chặt
Gạt bật liên tục	Cảm biến bị dính keo, phản xạ ánh sáng mạnh	Làm sạch kính, thay keo silicone mới
Mã lỗi P0480 vẫn xuất hiện	Hệ thống ECU không nhận tín hiệu (có thể do firmware)	Cập nhật phần mềm ECU qua garage hoặc dùng Techstream
Cảm biến rơi ra khi lái	Keo dán không đủ mạnh hoặc bị bám bẩn	Dùng keo silicone chất lượng cao, vệ sinh mép kính trước khi dán
Đèn cảnh báo “Wiper System Fault” không tắt	Hỏng dây cáp, hoặc cảm biến không tương thích	Kiểm tra dây cáp, thay dây mới hoặc mua cảm biến chính hãng

8. Khi nào nên mang xe đến garage?

Mặc dù hầu hết các bước trên có thể tự thực hiện tại nhà, nhưng có một số trường hợp cần đến chuyên gia:

Cảm biến được tích hợp trong kính nguyên khối – Thay mới đòi hỏi thay toàn bộ kính, công việc phức tạp và cần thiết bị chuyên dụng.
Mất kết nối ECU – Khi lỗi liên quan đến phần mềm hoặc mạch điều khiển, cần chẩn đoán bằng máy OBD2 chuyên nghiệp.
Không có công cụ tháo rời nội thất – Sử dụng dụng cụ không phù hợp dễ gây trầy xước nội thất hoặc làm hỏng các kẹp nhựa.
Mẫu xe có cảm biến “dual‑sensor” (cảm biến mưa + cảm biến ánh sáng) – Thay một bộ có thể ảnh hưởng tới hệ thống chiếu sáng tự động.

9. Lời khuyên bảo dưỡng cảm biến mưa để kéo dài tuổi thọ

Vệ sinh kính thường xuyên: Bụi bẩn, mỡ xe, và cặn thải có thể bám vào cảm biến, làm giảm độ nhạy. Dùng khăn mềm, dung dịch rửa kính không chứa amoni để lau sạch.
Kiểm tra keo dán: Định kỳ (mỗi 12‑18 tháng) kiểm tra keo dán quanh cảm biến, nếu thấy nứt hoặc bong ra, hãy thay keo ngay.
Tránh va chạm: Khi rửa xe bằng vòi nước áp lực cao, tránh tập trung dòng nước mạnh vào khu vực cảm biến.
Cập nhật phần mềm: Nếu nhà sản xuất ra bản cập nhật firmware cho ECU, hãy thực hiện để cải thiện thuật toán điều khiển cảm biến.

10. Tổng kết

Việc thay thế cảm biến mưa trên xe Toyota không phải là một công việc quá phức tạp nếu bạn nắm rõ quy trình và có đầy đủ dụng cụ. Từ việc chuẩn bị an toàn, tháo rời các bộ phận nội thất, ngắt kết nối dây cáp, đến lắp đặt cảm biến mới và kiểm tra chức năng, mỗi bước đều cần được thực hiện cẩn thận để tránh gây hư hỏng thêm. Đối với các mẫu xe có cảm biến rời, bạn có thể tự thực hiện trong khoảng 30‑45 phút.

Nếu gặp phải các vấn đề khó giải quyết như lỗi phần mềm, cảm biến tích hợp trong kính nguyên khối, hay không có công cụ phù hợp, hãy cân nhắc đưa xe tới garage uy tín để được hỗ trợ chuyên nghiệp.

Hy vọng rằng bài viết chi tiết này đã cung cấp cho bạn đầy đủ kiến thức và tự tin thực hiện việc thay cảm biến mưa trên xe Toyota của mình. Hãy luôn giữ an toàn, tuân thủ quy trình và bảo dưỡng định kỳ để cảm biến luôn hoạt động ổn định, giúp bạn lái xe an toàn và thoải mái trong mọi điều kiện thời tiết.

Chúc bạn thành công!
