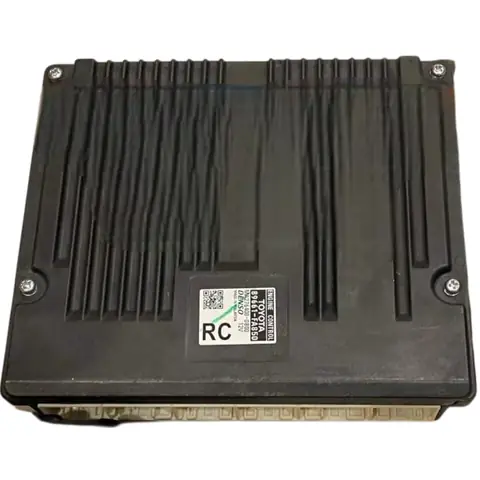

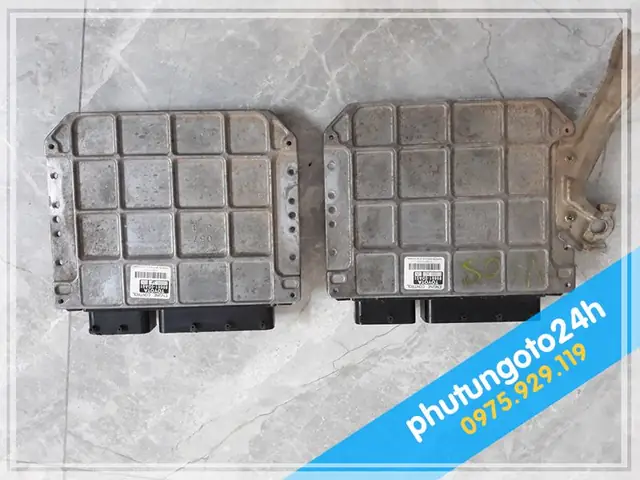

1. Giới thiệu chung về hộp ECU Toyota
Trong thế giới ô tô hiện đại, ECU (Engine Control Unit) – hay còn gọi là hộp điều khiển động cơ – đóng vai trò trung tâm trong việc quản lý và tối ưu hoá hoạt động của xe. Đối với các dòng xe Toyota, một trong những nhà sản xuất ô tô lớn nhất và uy tín nhất thế giới, hộp ECU không chỉ là bộ não của động cơ mà còn là “cầu nối” giữa các cảm biến, bộ truyền động và hệ thống điện tử khác, giúp xe vận hành ổn định, tiết kiệm nhiên liệu và giảm khí thải.
1.1. Định nghĩa và vai trò
- Định nghĩa: Hộp ECU Toyota là một bộ vi xử lý điện tử được lập trình sẵn, nhận dữ liệu từ các cảm biến (cảm biến khí thải, cảm biến lưu lượng không khí, cảm biến vị trí cam, v.v.) và đưa ra các lệnh điều khiển cho bộ phận truyền động (bình xăng, bơm nhiên liệu, van van), hệ thống đánh lửa, hệ thống giảm tiếng ồn, v.v.
- Vai trò quan trọng:
- Kiểm soát tỷ lệ không khí – nhiên liệu (Air/Fuel Ratio) để đạt hiệu suất tối ưu.
- Điều chỉnh thời gian đánh lửa (Ignition Timing) phù hợp với tải trọng và tốc độ quay.
- Quản lý hệ thống kiểm soát khí thải (EGR, catalytic converter).
- Hỗ trợ các hệ thống an toàn như ABS, ESP, kiểm soát lực kéo.
- Ghi nhận và lưu trữ mã lỗi (DTC – Diagnostic Trouble Codes) để phục vụ chẩn đoán.
1.2. Lịch sử phát triển của ECU trong Toyota
Toyota đã bắt đầu tích hợp các hệ thống điện tử vào động cơ từ những năm 1980 với các mẫu Corolla và Camry đầu tiên. Các thế hệ ECU đã trải qua ba giai đoạn phát triển chính:
| Thời kỳ | Đặc điểm | Mô hình ECU tiêu biểu |
|---|---|---|
| 1980-1995 | ECU đơn giản, dựa trên công nghệ analog, chỉ điều khiển bơm nhiên liệu và thời gian đánh lửa. | 4A-GE ECU (động cơ 4A-GE). |
| 1995-2005 | Chuyển sang công nghệ vi xử lý 16-bit, tích hợp cảm biến O₂, MAP, MAF. | ECU 1ZZ-FE (Camry 2002). |
| 2005-nay | Hệ thống đa lớp, hỗ trợ CAN bus, OBD-II, tính năng tự học (adaptive learning). | ECU D-4S (Toyota Prius), ECU 2GR-FE (Camry 2020). |
Sự tiến bộ không chỉ giúp Toyota đạt tiêu chuẩn khí thải Euro 5/6 mà còn mang lại trải nghiệm lái mượt mà, tiêu thụ nhiên liệu thấp và độ tin cậy cao.
2. Cấu trúc và các thành phần chính của hộp ECU Toyota
2.1. Vi xử lý (Microcontroller)
- Kiến trúc: Thường là chip 32-bit (ARM Cortex-M) hoặc 16-bit tùy vào thế hệ.
- Chức năng: Xử lý dữ liệu cảm biến, thực hiện thuật toán điều khiển (map), lưu trữ dữ liệu DTC, giao tiếp CAN.
2.2. Bộ nhớ
| Loại | Mô tả | Vai trò |
|---|---|---|
| ROM (Read-Only Memory) | Chứa phần mềm điều khiển (firmware) được nhà sản xuất lập trình sẵn. | Đảm bảo tính ổn định, không bị thay đổi trong quá trình sử dụng. |
| RAM (Random Access Memory) | Lưu trữ dữ liệu tạm thời, các biến điều khiển, giá trị cảm biến đang đọc. | Đảm bảo tốc độ phản hồi nhanh. |
| EEPROM/Flash | Lưu trữ các thông số calibrations, dữ liệu học adaptive, và mã lỗi. | Cho phép cập nhật phần mềm, lưu trữ lịch sử lỗi. |
2.3. Các kênh I/O (Input/Output)
- Analog Input: Đọc tín hiệu từ cảm biến MAP, MAF, TPS, cảm biến áp suất nhiên liệu.
- Digital Input: Nhận tín hiệu từ cảm biến vị trí cam (CKP), vị trí trục khuỷu (CKS), cảm biến tốc độ bánh xe.
- Output: Điều khiển bơm nhiên liệu, van EGR, solenoid, bộ phun nhiên liệu, relay.
2.4. Giao tiếp (Communication)
- CAN bus (Controller Area Network): Giao tiếp nhanh (500 kbps) với các module khác (ABS, TCU, Body Control).
- K‑Line (ISO 9141-2, ISO 14230-4): Được sử dụng trong các mẫu xe cũ hơn để chẩn đoán.
- LIN bus: Giao tiếp với các thiết bị phụ trợ như hệ thống điều hòa.
2.5. Nguồn cung cấp (Power Supply)
- Voltage Regulator: Chuyển đổi điện áp 12V/24V từ bình ắc quy sang mức 5V/3.3V ổn định cho vi xử lý và các linh kiện.
- Protection Circuit: Bảo vệ chống quá áp, quá dòng, nhiễu điện.
2.6. Các cảm biến liên quan (được ECU quản lý)
Có thể bạn quan tâm: Hội Toyota Wigo – Cộng Đồng Đam Mê, Kết Nối Và Trải Nghiệm Độc Đáo
| Cảm biến | Vị trí | Dữ liệu cung cấp |
|---|---|---|
| MAF (Mass Air Flow) | Đầu nạp khí | Lượng không khí vào động cơ. |
| MAP (Manifold Absolute Pressure) | Bộ thuỷ lực | Áp suất trong ống hút. |
| O₂ (Oxygen Sensor) | Hệ thống xả | Tỷ lệ O₂ trong khí thải. |
| TPS (Throttle Position Sensor) | Bàn ga | Vị trí mở của bàn ga. |
| CKP (Crankshaft Position) | Trục khuỷu | Vị trí và tốc độ quay. |
| CKP (Camshaft Position) | Trục cam | Vị trí cam, giúp đồng bộ. |
3. Các loại hộp ECU Toyota phổ biến
3.1. ECU động cơ (Engine ECU)
- Mô tả: Quản lý toàn bộ quá trình đốt cháy, điều khiển bơm nhiên liệu, van EGR, hệ thống đánh lửa.
- Ứng dụng: Hầu hết các mẫu xe Toyota từ Corolla, Camry, RAV4, Hilux.
3.2. TCU (Transmission Control Unit)
- Mô tả: Điều khiển hộp số tự động (AT) hoặc bán tự động (CVT).
- Mối liên hệ: Giao tiếp với Engine ECU qua CAN để đồng bộ tốc độ quay và tải.
3.3. ECU hệ thống hybrid (Hybrid ECU)
- Mô tả: Quản lý cả động cơ xăng và động cơ điện, bao gồm bộ sạc, inverter, pin.
- Ví dụ: ECU D-4S trong Prius, Camry Hybrid.
3.4. ECU hệ thống an toàn (Safety ECU)
- Mô tả: Kiểm soát ABS, ESP, traction control, hệ thống phanh khẩn cấp.
- Lưu ý: Thông thường không phải là “hộp ECU” chính nhưng có mô-đun riêng, giao tiếp qua CAN.
3.5. ECU Body Control Module (BCM)
- Mô tả: Quản lý đèn, cửa, hệ thống điều hòa, khóa trung tâm.
- Mối quan hệ: Giao tiếp với Engine ECU để điều chỉnh chiến lược tiết kiệm nhiên liệu (ví dụ: tắt đèn khi động cơ tắt).
4. Các dấu hiệu cho thấy hộp ECU Toyota có vấn đề
| Triệu chứng | Nguyên nhân khả dĩ |
|---|---|
| Đèn Check Engine bật liên tục | Lỗi cảm biến, phần mềm ECU, hoặc hỏng mạch. |
| Xe rung mạnh, khó khởi động | ECU không điều chỉnh đúng tỷ lệ không khí – nhiên liệu. |
| Mất công suất, tiêu thụ nhiên liệu tăng | ECU “đi vào chế độ bảo vệ” (limp mode) do lỗi. |
| Không nhận tín hiệu từ các cảm biến | Mạch nối hoặc chân I/O của ECU bị hỏng. |
| Không thể đồng bộ hộp số tự động | TCU không nhận lệnh từ Engine ECU. |
| Mất kết nối Bluetooth/USB OBD | Hệ thống giao tiếp CAN bị lỗi. |
Khi gặp một hoặc nhiều triệu chứng trên, việc đọc mã lỗi (DTC) bằng máy chẩn đoán OBD-II là bước đầu tiên để xác định chính xác vấn đề.
5. Quy trình chẩn đoán và sửa chữa hộp ECU Toyota
5.1. Công cụ cần chuẩn bị
- Máy Scan OBD-II (VD: Launch X431, Autel MaxiCOM).
- Đồng hồ đa năng (đo điện áp, điện trở).
- Bộ test cảm biến (MAF, MAP, O₂).
- Bộ làm sạch tiếp điểm (Contact Cleaner).
- Thiết bị lập trình lại ECU (Toyota Techstream, ECU Flash).
5.2. Các bước chẩn đoán cơ bản
- Kết nối máy Scan OBD-II vào cổng OBD (thường nằm dưới bảng điều khiển).
- Đọc DTC và ghi lại các mã lỗi (P0xxx, P2xxx).
- Xác định nguồn lỗi:
- Nếu DTC liên quan đến cảm biến (P0135 – O₂ sensor heater), kiểm tra cảm biến trước khi thay ECU.
- Nếu DTC là “U” (mạng CAN), kiểm tra kết nối dây và module khác.
- Kiểm tra nguồn và mặt đất: Đo điện áp 12V và 5V tại các chân nguồn của ECU khi động cơ đang chạy.
- Kiểm tra tín hiệu đầu vào: Sử dụng oscilloscope để kiểm tra tín hiệu từ CKP, CKM, MAF.
- Kiểm tra phần mềm: Sử dụng Techstream để kiểm tra phiên bản firmware, cập nhật nếu cần.
5.3. Khi nào cần thay mới vs. sửa chữa
| Trường hợp | Khuyến nghị |
|---|---|
| Hỏng mạch điện (đứt dây, chập ngắn) | Sửa chữa, hàn lại. |
| Lỗi phần mềm, firmware lỗi thời | Cập nhật/flash lại phần mềm. |
| Vi xử lý cháy, không phản hồi | Thay mới ECU. |
| Mất một số chân I/O nhưng vẫn có tín hiệu khác | Thay module hoặc sửa chữa chuyên sâu (đòi hỏi thiết bị chuyên dụng). |
| ECU bị “burn out” do quá nhiệt | Thay mới, đồng thời kiểm tra hệ thống làm mát. |
5.4. Quy trình thay thế hộp ECU
Có thể bạn quan tâm: Hội Toyota Vios – Cộng Đồng Đam Mê, Chia Sẻ Và Trải Nghiệm Độc Đáo
- Ngắt nguồn: Tháo cáp âm (negative) của bình ắc quy ít nhất 10 phút.
- Gỡ các cáp kết nối: Đánh dấu vị trí các cáp (cắm, nguồn, CAN).
- Tháo ECU ra khỏi vị trí gắn: Thường được gắn bằng ốc vít hoặc kẹp.
- Kiểm tra độ sạch của cổng kết nối: Dùng contact cleaner và vải không xơ.
- Lắp ECU mới: Đảm bảo các cáp được cắm đúng vị trí và chặt chẽ.
- Kết nối lại ắc quy, khởi động: Kiểm tra đèn Check Engine tắt và không có mã lỗi mới.
- Thực hiện “idle relearn” (điều chỉnh idle speed) bằng máy chẩn đoán hoặc theo quy trình Toyota:
- Để xe ở vị trí nghỉ, tắt mọi phụ tải, bật chìa khóa trong 5 giây, tắt lại, lặp lại 3 lần.
- Khởi động xe và để nhiệt độ động cơ lên tới 80°C, sau đó để xe chạy không tải 10 phút.
6. Cách tối ưu hoá và bảo dưỡng hộp ECU Toyota
6.1. Duy trì môi trường sạch sẽ
- Lọc bụi: Đặt bộ lọc không khí (air filter) sạch để giảm bụi vào hệ thống hút khí, bảo vệ cảm biến MAF và ECU.
- Kiểm tra dây cáp: Đảm bảo không có dây cáp bị mài mòn, gập, hoặc tiếp xúc với chất lỏng (dầu, nước).
6.2. Kiểm tra định kỳ các cảm biến
- Cảm biến O₂: Thay mỗi 80.000 – 100.000 km (tùy mẫu xe).
- Cảm biến MAP/MAF: Vệ sinh bằng dung dịch đặc biệt mỗi 50.000 km.
- Cảm biến TPS: Kiểm tra độ lệch, thay nếu giá trị không ổn định.
6.3. Cập nhật phần mềm
Toyota thường phát hành bản cập nhật firmware để cải thiện hiệu suất và giảm tiêu thụ nhiên liệu. Sử dụng Toyota Techstream hoặc đưa xe tới đại lý để thực hiện cập nhật.
6.4. Tránh “over‑rev” và “over‑load”
- Thường xuyên đưa xe vào vùng rpm cao (trên 6000) hoặc kéo tải nặng có thể gây quá tải cho ECU, dẫn tới nhiệt độ tăng và hỏng vi xử lý.
6.5. Kiểm tra hệ thống làm mát ECU
- Một số mẫu ECU (đặc biệt là trên động cơ turbo) được làm mát bằng dầu hoặc khí. Đảm bảo rằng đường ống dẫn dầu và quạt làm mát hoạt động tốt.
7. So sánh hộp ECU Toyota với các hãng khác
| Tiêu chí | Toyota | Honda | Nissan | Volkswagen |
|---|---|---|---|---|
| Kiến trúc vi xử lý | ARM Cortex‑M, 32‑bit | 16‑bit, một số 32‑bit | 16‑bit, dần chuyển 32‑bit | 32‑bit (MQB) |
| Giao tiếp | CAN 2.0B, LIN, FlexRay (trên một số mẫu) | CAN, K‑Line | CAN, LIN | CAN, Ethernet (mới) |
| Khả năng tự học | Adaptive Learning, “Knock Sensor” mạnh | Adaptive, nhưng ít hơn | Adaptive, tập trung vào turbo | Adaptive, hỗ trợ “Predictive Cruise” |
| Độ tin cậy | Cao, ít lỗi phần cứng | Trung bình, một số mẫu gặp vấn đề cảm biến MAP | Trung bình, lỗi cảm biến cam thường gặp | Cao, nhưng phụ thuộc vào phần mềm phức tạp |
| Chi phí thay thế | Trung bình – cao (phụ thuộc mẫu) | Thấp – trung bình | Trung bình | Cao (do công nghệ phức tạp) |
Toyota nổi bật với độ bền và khả năng tự học mạnh mẽ, giúp giảm tần suất bảo dưỡng và tối ưu hoá hiệu suất trong suốt vòng đời xe.
8. Các công nghệ mới đang được tích hợp vào hộp ECU Toyota
8.1. ECU đa lõi (Multi‑core)
- Mô tả: Sử dụng vi xử lý đa lõi để xử lý đồng thời các tác vụ điều khiển động cơ, truyền động và an toàn.
- Lợi ích: Tăng tốc độ phản hồi, giảm độ trễ trong các hệ thống hỗ trợ lái (ADAS).
8.2. AI‑based adaptive control
- Mô tả: Thuật toán học máy (machine learning) dựa trên dữ liệu lái thực tế để tối ưu hoá tỷ lệ không khí – nhiên liệu và thời gian đánh lửa.
- Ứng dụng: Cải thiện tiêu thụ nhiên liệu lên tới 5% và giảm khí thải NOx.
8.3. ECU kết nối OTA (Over‑The‑Air)
Có thể bạn quan tâm: Hội Toyota Rush – Cộng Đồng Đam Mê Và Chia Sẻ Trải Nghiệm Xe Hơi Thông Minh
- Mô tả: Cho phép cập nhật phần mềm từ xa qua mạng di động, không cần đưa xe tới trung tâm bảo dưỡng.
- Ví dụ: Toyota “Entune” và “Toyota Safety Sense” sử dụng OTA để cập nhật tính năng phanh khẩn cấp.
8.4. Hệ thống điện tử “Hybrid‑ECU”
- Mô tả: Kết hợp ECU động cơ, TCU và Battery Management System (BMS) trong một module duy nhất, giúp giảm trọng lượng và độ phức tạp.
- Lợi ích: Quản lý tối ưu luồng năng lượng giữa động cơ xăng và động cơ điện.
9. Các lỗi thường gặp và cách khắc phục cụ thể
9.1. Mã lỗi P0300 – Misfire Random/Multiple Cylinders
- Nguyên nhân:
- Lỗi spark plug, coil, hoặc dây cao áp.
- ECU không cung cấp đủ năng lượng cho coil.
- Khắc phục: Kiểm tra và thay spark plug, coil; kiểm tra nguồn 12V và 5V tới ECU.
9.2. Mã lỗi P0135 – Heater Circuit Malfunction (O₂ sensor)
- Nguyên nhân:
- Hỏng bộ sưởi của cảm biến O₂.
- ECU không đưa tín hiệu điều khiển heater.
- Khắc phục: Thay cảm biến O₂; nếu vẫn lỗi, kiểm tra chân heater trên ECU (đầu ra 5V).
9.3. Mã lỗi P0128 – Coolant Thermostat “Coolant Temperature Below Thermostat Regulating Temperature”
- Nguyên nhân:
- Nhiệt độ nước chưa đạt mức yêu cầu, ECU giữ idle thấp.
- Khắc phục: Kiểm tra thermostat, cảm biến NTC; nếu cảm biến OK, có thể cần cập nhật bản firmware.
9.4. Mã lỗi U0100 – Lost Communication With ECM/PCM “Bank 1”
- Nguyên nhân:
- Mất kết nối CAN bus, hỏng dây hoặc module.
- Khắc phục: Kiểm tra các đầu nối CAN (high/low), đo điện trở 120Ω giữa hai dây CAN; thay ECU nếu cần.
9.5. Mã lỗi P0A80 – Hybrid Battery Pack Voltage Low (đối với Prius)
- Nguyên nhân:
- Pin giảm sức, hoặc ECU không nhận đúng điện áp.
- Khắc phục: Kiểm tra BMS, cân bằng pin; nếu BMS ổn, có thể cần thay ECU Hybrid.
10. Lời khuyên khi mua hoặc thay thế hộp ECU Toyota
- Chọn nguồn cung cấp uy tín: Mua từ đại lý Toyota hoặc các nhà cung cấp phụ tùng đã được chứng nhận (OEM).
- Kiểm tra VIN và mã phần mềm: ECU phải tương thích với VIN và phiên bản động cơ của xe.
- Kiểm tra ngày sản xuất: Tránh mua ECU đã quá 5 năm tuổi nếu không có bảo hành.
- Yêu cầu “programming” tại chỗ: Nhiều ECU cần được lập trình lại (coding) để hoạt động đúng với cấu hình xe (số cửa, hệ thống an toàn).
- Bảo hành: Yêu cầu bảo hành ít nhất 12 tháng hoặc 12.000 km, tùy điều kiện nào đến trước.
11. Kết luận
Hộp ECU Toyota không chỉ là một bộ phận điện tử đơn thuần mà là “trái tim” của toàn bộ hệ thống động cơ và nhiều hệ thống phụ trợ trong xe. Hiểu rõ cấu trúc, chức năng và cách bảo dưỡng hộp ECU sẽ giúp người lái và kỹ thuật viên:
- Phát hiện sớm các lỗi, giảm thiểu thời gian chết xe.
- Tối ưu hoá hiệu suất và tiết kiệm nhiên liệu.
- Duy trì độ bền và tuổi thọ của xe trong thời gian dài.
Với xu hướng công nghệ ngày càng tiến bộ, Toyota đã và đang tích hợp các giải pháp đa lõi, AI‑adaptive, OTA vào các thế hệ ECU mới, hứa hẹn mang lại trải nghiệm lái xe an toàn, thông minh và thân thiện môi trường hơn. Đối với người sở hữu xe Toyota, việc thường xuyên kiểm tra, cập nhật phần mềm và bảo dưỡng đúng cách cho hộp ECU sẽ là chìa khóa để duy trì hiệu suất tối ưu và giá trị tài sản lâu dài.
Bài viết này tổng hợp kiến thức chuyên sâu về hộp ECU Toyota, từ cấu trúc, chức năng, quy trình chẩn đoán, đến các công nghệ mới và lời khuyên thực tiễn cho người dùng. Hy vọng giúp bạn có cái nhìn toàn diện và áp dụng hiệu quả trong việc bảo dưỡng và sửa chữa xe Toyota của mình.
