1. Giới thiệu chung về hộp ECU và vai trò trong động cơ 3C-TE

Trong các dòng xe tải nhẹ, xe bán tải và một số mẫu sedan của Toyota, động cơ 3C-TE (động cơ 4 xi-lanh, dung tích 2.0 L, công nghệ phun điện tử) đã trở thành một trong những lựa chọn phổ biến nhờ độ bền, công suất ổn định và khả năng tiết kiệm nhiên liệu. Tuy nhiên, để động cơ hoạt động ở hiệu suất tối ưu, hộp ECU (Engine Control Unit) – bộ điều khiển điện tử của động cơ – đóng một vai trò không thể thiếu.

ECU 3C-TE không chỉ là “bộ não” điều khiển việc phun nhiên liệu mà còn quản lý:

Thời điểm và thời gian mở/đóng van điện (injector)
Đánh lửa (ignition timing)
Đọc và xử lý các cảm biến (sensor) như MAP, MAF, TPS, O₂, IAT, CKP, CMP…
Điều chỉnh hệ thống van EGR, hệ thống giảm khí thải (catalyst, SCR)
Ghi lại các lỗi (DTC – Diagnostic Trouble Codes) và cung cấp dữ liệu cho máy chẩn đoán OBD-II

Vì vậy, hộp ECU động cơ Toyota 3C-TE là một thành phần quan trọng quyết định việc xe vận hành mượt mà, tiêu thụ nhiên liệu hợp lý và đáp ứng tiêu chuẩn khí thải. Bài viết dưới đây sẽ phân tích chi tiết cấu trúc bên trong, các chức năng chính, những lỗi thường gặp và cách khắc phục, cũng như một số lưu ý khi thay thế hoặc nâng cấp ECU cho động cơ 3C-TE.

2. Cấu trúc bên trong của hộp ECU 3C-TE

2.1. Vỏ bọc và kết nối

Vỏ bảo vệ: Thường được làm bằng nhựa chịu nhiệt, có khả năng chống ẩm, bụi và rung động. Vỏ thường có 2-3 cổng cắm (plug) để kết nối với các dây cáp cảm biến và bộ truyền động (actuator).
Cổng OBD-II: Đặt ở vị trí thuận tiện trên hộp ECU, cho phép kết nối máy chẩn đoán (scan tool) để đọc DTC, xem dữ liệu thời gian thực và thực hiện lập trình lại.

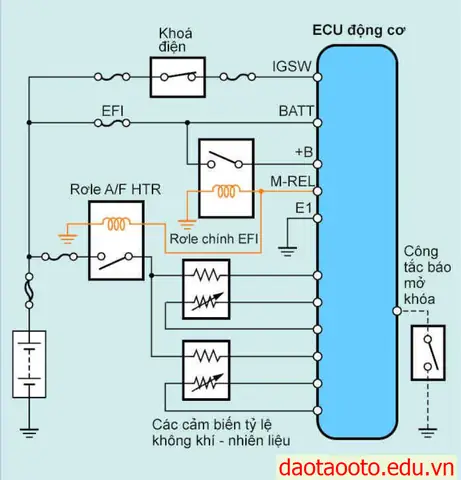

Cáp nguồn và mặt đất: Đảm bảo nguồn 12 V ổn định và mặt đất (ground) tốt, tránh nhiễu điện.

2.2. Bo mạch chủ (Main PCB)

Vi xử lý (Microcontroller): Thường là bộ vi xử lý 8‑bit hoặc 16‑bit được tùy biến bởi Toyota, chịu trách nhiệm thực hiện thuật toán điều khiển thời gian thực (real‑time control).
Bộ nhớ Flash: Lưu trữ bản đồ (map) điều khiển, các thông số hiệu chỉnh và chương trình firmware.
Bộ nhớ RAM: Dùng để lưu trữ dữ liệu tạm thời trong quá trình chạy (giá trị cảm biến, tính toán thời gian phun, v.v.).
ASIC (Application Specific Integrated Circuit): Được tích hợp để xử lý tín hiệu analog‑digital (ADC) nhanh, giảm tải cho vi xử lý.

2.3. Module I/O (Input/Output)

Kênh ADC: Đọc các tín hiệu analog từ cảm biến MAP, MAF, IAT, TPS, O₂, v.v.
Kênh PWM: Điều khiển thời gian mở/đóng van điện (injector) và van EGR.
Kênh Relay/Driver: Cung cấp dòng điện cho các bộ phận lớn hơn như bơm nhiên liệu, quạt làm mát, van điều khiển thải.

2.4. Các cảm biến và bộ truyền động (actuator) kết nối

Cảm biến áp suất tuyệt đối (MAP) hoặc luồng khí (MAF): Đo lượng không khí vào buồng đốt.
Cảm biến vị trí bướm ga (TPS): Xác định vị trí mở ga của người lái.
Cảm biến nhiệt độ môi trường (IAT) và cảm biến nhiệt độ nước làm mát (ECT): Cung cấp dữ liệu nhiệt độ để tính toán lượng nhiên liệu cần phun.
Cảm biến oxy (O₂): Đo lượng oxy trong khí thải, giúp ECU điều chỉnh tỷ lệ không khí‑nhiên liệu (air‑fuel ratio).
Cảm biến vị trí trục khuỷu (CKP) và trục cam (CMP): Xác định thời điểm đánh lửa và thời gian phun.

2.5. Hệ thống bảo vệ

Mạch ngắt nguồn (Power‑Down Circuitry): Khi có quá áp (over‑voltage) hoặc ngắn mạch, ECU sẽ tự động ngắt nguồn để bảo vệ các linh kiện.
Mạch chống nhiễu (EMI Filter): Giảm thiểu ảnh hưởng của nhiễu điện từ các bộ phận khác trong xe (động cơ, hệ thống âm thanh).

3. Chức năng chính của ECU 3C-TE

3.1. Điều khiển phun nhiên liệu (Fuel Injection)

Có thể bạn quan tâm: Hội Thi Tay Nghề Toyota 2019: Nơi Hội Tụ Đam Mê, Sáng Tạo Và Tinh Thần Chuyên Nghiệp

ECU lấy dữ liệu từ MAP/MAF, IAT, TPS, CKP, CMP và O₂ để tính toán lượng nhiên liệu cần phun cho mỗi xi-lanh. Quá trình này bao gồm:

Xác định tải và tốc độ động cơ (Load‑Speed Determination).
Tra cứu bản đồ (Fuel Map) trong bộ nhớ Flash.
Áp dụng các hiệu chỉnh (corrections) như:
Correction for Temperature (nhiệt độ môi trường, nước làm mát).
Correction for Short‑Term Fuel Trim (STFT) và Long‑Term Fuel Trim (LTFT) dựa trên phản hồi O₂.
Tính toán thời gian mở van (Pulse Width) và truyền tín hiệu PWM tới injector.

3.2. Điều khiển thời gian đánh lửa (Ignition Timing)

Dựa trên tín hiệu từ CKP và CMP, ECU xác định điểm đánh lửa (spark advance) tối ưu để đạt công suất tối đa và giảm phát thải. Khi động cơ lạnh, thời gian đánh lửa sẽ được làm “rich” để giảm rung động.

3.3. Quản lý hệ thống EGR (Exhaust Gas Recirculation)

ECU điều khiển van EGR mở/đóng để tái tuần hoàn khí thải, giảm nhiệt độ đốt và giảm NOx. Thông thường, ECU sẽ cho phép EGR hoạt động khi động cơ ở tải trung bình‑cao và nhiệt độ động cơ đạt mức ổn định.

3.4. Kiểm soát hệ thống giảm khí thải

Catalyst Temperature Monitoring: Đọc nhiệt độ của bộ xúc tác để đảm bảo nó đã đạt nhiệt độ hoạt động (≈ 350 °C) trước khi cho phép mở van O₂.
O₂ Sensor Feedback: Dùng để thực hiện vòng hồi (feedback loop) điều chỉnh tỷ lệ không khí‑nhiên liệu nhằm duy trì mức O₂ trong khí thải ở mức tiêu chuẩn (λ ≈ 1).

3.5. Giám sát và chẩn đoán lỗi

Khi phát hiện bất thường (ví dụ: sensor mất tín hiệu, giá trị ngoài phạm vi, hoặc sự cố phun), ECU sẽ lưu trữ mã lỗi (DTC) và có thể hạn chế công suất (limp‑mode) để bảo vệ động cơ.

4. Các lỗi thường gặp của hộp ECU 3C-TE và cách khắc phục

4.1. Mã lỗi P0135 – “Heater Circuit Malfunction (O₂ Sensor Heater)”

Có thể bạn quan tâm: Hội Những Người Thích Xe Toyota: Cộng Đồng Đam Mê, Kết Nối Và Trải Nghiệm

Nguyên nhân: Hỏng mạch sưởi (heater) của cảm biến O₂, dây nối bị đứt hoặc ECU không cung cấp điện áp đúng.
Khắc phục:
Kiểm tra điện áp 5 V tại cổng O₂ sensor (sử dụng multimeter).
Kiểm tra dây nối, cáp sensor có bị ăn mòn, chặt chẽ.
Thay cảm biến O₂ nếu cần.
Nếu điện áp ổn nhưng lỗi vẫn tồn tại, có khả năng ECU bị hỏng mạch sưởi – cần thay bo mạch hoặc ECU.

4.2. Mã lỗi P0300 – “Random/Multiple Cylinder Misfire Detected”

Nguyên nhân: Có thể do injector bị tắc, dây cao áp (ignition coil) hỏng, sensor CKP/ CMP lỗi, hoặc ECU không cung cấp đủ điện áp cho coil.
Khắc phục:
Kiểm tra áp suất nhiên liệu và hoạt động của pump.
Thử thay hoặc làm sạch injector.
Kiểm tra điện áp và điện trở của coil.
Kiểm tra tín hiệu CKP/CMP bằng oscilloscope.
Nếu các phần trên đều ổn, kiểm tra nguồn cung 12 V và mặt đất của ECU.

4.3. Mã lỗi P0480 – “Cooling Fan 1 Control Circuit”

Nguyên nhân: ECU không nhận tín hiệu nhiệt độ hoặc mạch điều khiển quạt hỏng.
Khắc phục:
Kiểm tra cảm biến nhiệt độ nước (ECT) và điện áp đầu ra của ECU tới relay quạt.
Thay relay hoặc quạt nếu cần.
Kiểm tra mạch nối ECUs và các đầu nối.

4.4. Mã lỗi P0106 – “MAP Sensor Circuit Range/Performance”

Nguyên nhân: MAP sensor hỏng, dây cáp bị rò rỉ hoặc ECU không nhận tín hiệu chính xác.
Khắc phục:
Kiểm tra điện áp 5 V và GND tại sensor.
Đo điện trở và phản hồi tín hiệu khi áp suất thay đổi (sử dụng máy tạo áp suất).
Thay MAP sensor nếu giá trị không ổn định.

4.5. Hiện tượng “Limp Mode” (chế độ hạn chế công suất)

Nguyên nhân: Khi ECU nhận nhiều lỗi nghiêm trọng (ví dụ: cảm biến MAF mất, camshaft position sensor lỗi, hoặc lỗi truyền động van EGR), nó sẽ chuyển sang chế độ bảo vệ để tránh hư hại động cơ.
Khắc phục:
Sử dụng máy chẩn đoán OBD-II để đọc toàn bộ DTC.
Sửa chữa từng lỗi một, sau đó xoá DTC và kiểm tra lại.
Nếu ECU vẫn duy trì limp mode dù không còn lỗi, có thể bộ nhớ EEPROM đã bị lỗi – cần lập trình lại hoặc thay thế ECU.

5. Phương pháp chẩn đoán và lập trình lại ECU 3C-TE

5.1. Thiết bị chẩn đoán cần thiết

Máy scan OBD-II: Từ các mẫu đơn giản (ELM327) tới các thiết bị chuyên nghiệp (Toyota Techstream, Autel MaxiCOM).
Oscilloscope: Để kiểm tra tín hiệu PWM, CKP, CMP và các sensor analog.
Multimeter: Đo điện áp, điện trở, và kiểm tra mạch nguồn.
Software lập trình: Toyota ECU Flash Programmer (TAP) hoặc các phần mềm thay thế như ECUFlash, Tactrix OpenPort.

5.2. Quy trình chẩn đoán cơ bản

Kết nối máy scan: Đọc DTC và xem dữ liệu thời gian thực (Live Data).
Kiểm tra nguồn & mặt đất: Đảm bảo ECU nhận 12 V ổn định và mặt đất tốt.
Kiểm tra các sensor: Đo giá trị tín hiệu (ví dụ: MAP 0‑5 V, TPS 0‑5 V) và so sánh với giá trị chuẩn.
Kiểm tra hoạt động injector: Dùng oscilloscope để xem pulse width khi động cơ chạy.
Xác định lỗi phần cứng: Nếu sensor hoặc actuator không đáp ứng, thay thế trước khi can thiệp ECU.

5.3. Lập trình lại (Re‑flashing) ECU

Sao lưu bản gốc: Trước khi flash, luôn sao lưu firmware hiện tại để có thể khôi phục nếu cần.
Chọn bản firmware phù hợp: Đối với 3C-TE, có các phiên bản “Standard”, “Performance” hoặc “Euro‑4”.
Thực hiện flash: Kết nối ECU qua OBD-II hoặc JTAG, sử dụng phần mềm để ghi lại bản firmware mới.
Kiểm tra lại: Sau khi flash, thực hiện quét DTC, kiểm tra lại các sensor và thực hiện test drive để xác nhận hiệu suất.

Lưu ý: Việc lập trình lại ECU mà không có kiến thức chuyên môn có thể gây hỏng vĩnh viễn, đặc biệt là khi thay đổi bản đồ nhiên liệu mà không cân nhắc hệ thống làm mát và khí thải.

6. Khi nào nên thay thế toàn bộ hộp ECU?

Có thể bạn quan tâm: Hồ Sơ Công Ty Toyota Việt Nam: Lịch Sử, Cấu Trúc, Sản Phẩm Và Tầm Ảnh Hưởng

Hư hỏng mạch nguồn hoặc mặt đất: Nếu kiểm tra thấy các chân nguồn bị cháy, hỏng, việc sửa chữa thường khó và không kinh tế.
Lỗi EEPROM hoặc Flash memory: Khi bộ nhớ lưu trữ bản đồ bị hỏng, ECU sẽ không thể lưu DTC hoặc thực hiện điều chỉnh thời gian thực.
Thiệt hại do va chạm mạnh: Vỏ bảo vệ bị nứt, tiếp xúc nước hoặc dầu có thể gây ngắn mạch nội bộ.
Không khắc phục được lỗi sau khi đã kiểm tra toàn bộ sensor và actuator: Khi mọi nguyên nhân ngoại vi đã được loại trừ nhưng lỗi vẫn tồn tại, khả năng cao là lỗi nội bộ ECU.

7. Lựa chọn ECU thay thế – Những yếu tố cần cân nhắc

Tiêu chí	Mô tả	Đánh giá
Nguồn gốc	ECU OEM (Original Equipment Manufacturer) vs. Aftermarket	OEM đảm bảo tương thích 100 %, Aftermarket có thể cung cấp tính năng tùy chỉnh nhưng rủi ro.
Số phiên bản (Part Number)	3C-TE thường dùng Part No. 90900‑30020, 90900‑30030 (tùy thị trường).	Cần khớp chính xác theo VIN và năm sản xuất.
Chất lượng mạch	Kiểm tra thành phần điện tử, độ bền của con chip.	Chọn nhà cung cấp uy tín, có chứng nhận ISO.
Khả năng lập trình	Có hỗ trợ phần mềm lập trình (Techstream) hay không.	Đối với người muốn tùy chỉnh, cần ECU có cổng lập trình mở.
Bảo hành	Thời gian bảo hành (12‑24 tháng).	Đảm bảo khi có lỗi sản xuất.

8. Bảo dưỡng định kỳ để kéo dài tuổi thọ ECU

Kiểm tra nguồn và mặt đất: Định kỳ (mỗi 12 000 km) đo điện áp tại các chân nguồn của ECU, đảm bảo không có giảm điện áp (≤ 11 V).
Vệ sinh các đầu nối: Dùng dung dịch làm sạch điện (contact cleaner) để loại bỏ bụi và oxi hoá trên các plug.
Kiểm tra cảm biến: Thay cảm biến O₂, MAP, MAF theo khuyến cáo nhà sản xuất (thường 80‑100 000 km).
Giữ nhiệt độ ổn định: Tránh để xe trong môi trường quá nóng (nhiệt độ > 45 °C) trong thời gian dài, vì nhiệt độ cao có thể làm hỏng chip.
Cập nhật firmware: Khi Toyota phát hành bản cập nhật (thông qua đại lý), hãy cân nhắc cập nhật để cải thiện hiệu suất và giảm phát thải.

9. Nâng cấp ECU cho 3C-TE – Khi nào và làm sao?

9.1. Mục tiêu nâng cấp

Tăng công suất và mô-men xoắn: Thay đổi bản đồ nhiên liệu, thời gian đánh lửa.
Cải thiện tiêu thụ nhiên liệu: Tối ưu hoá AFR (air‑fuel ratio) cho các chế độ lái khác nhau.
Thêm tính năng: Tháo bỏ chế độ “limp mode” trong các ứng dụng thi đấu, hoặc bật chế độ “launch control”.

9.2. Phương pháp thực hiện

Chọn ECU aftermarket: Các nhà sản xuất như Haltech, AEM, atau Megasquirt cung cấp bo mạch có khả năng lập trình tùy chỉnh.
Lập trình bản đồ: Cần có kiến thức về “fuel map”, “ignition map” và các “lookup tables”.
Kiểm tra và hiệu chỉnh: Sử dụng dyno (máy đo công suất) để kiểm tra hiệu suất sau khi thay đổi.
Kiểm tra khí thải: Đảm bảo vẫn đáp ứng tiêu chuẩn khí thải địa phương (Euro 5/6, US EPA).

Cảnh báo: Nâng cấp ECU có thể làm mất bảo hành, và nếu không thực hiện đúng chuẩn, có thể gây hư hỏng động cơ hoặc vi phạm luật pháp (đặc biệt là tiêu chuẩn khí thải).

10. Kết luận

Hộp ECU động cơ Toyota 3C-TE là bộ não tinh vi, chịu trách nhiệm điều khiển toàn bộ quá trình đốt cháy, quản lý khí thải và bảo vệ động cơ khỏi các tình huống bất thường. Hiểu rõ cấu trúc, chức năng và các lỗi thường gặp giúp người dùng, kỹ thuật viên và các nhà đam mê ô tô có thể:

Chẩn đoán nhanh các vấn đề mà không cần thay thế toàn bộ ECU.
Thực hiện bảo dưỡng đúng cách, kéo dài tuổi thọ và duy trì hiệu suất tối ưu.
Lựa chọn đúng thời điểm để thay thế hoặc nâng cấp ECU, dựa trên các tiêu chí về chất lượng, tương thích và mục tiêu sử dụng.

Với việc áp dụng quy trình kiểm tra, chẩn đoán và lập trình đúng chuẩn, bạn sẽ giảm thiểu thời gian chết của xe, tiết kiệm chi phí sửa chữa và duy trì độ tin cậy mà Toyota luôn nổi tiếng. Hy vọng bài viết này cung cấp đầy đủ kiến thức cần thiết về hộp ECU động cơ Toyota 3C-TE cho mọi đối tượng, từ người mới bắt đầu đến kỹ thuật viên chuyên nghiệp.

Nếu bạn có bất kỳ câu hỏi nào về lỗi cụ thể, cách thay thế hoặc tư vấn nâng cấp ECU cho động cơ 3C-TE, đừng ngần ngại để lại bình luận hoặc liên hệ với các trung tâm dịch vụ uy tín.
