Hộp cầu chì xe ô tô đóng vai trò như “hệ thần kinh” bảo vệ toàn bộ mạch điện trên chiếc xe của bạn. Hiểu rõ vị trí, ký hiệu và chức năng của từng cầu chì không chỉ giúp bạn tự xử lý được những sự cố điện cơ bản, mà còn là kiến thức nền tảng quan trọng để giao tiếp chính xác với thợ sửa chữa. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện và thực tế nhất về hệ thống cầu chì trên ô tô, tập trung vào nguyên lý, vị trí đặt cụ thể và cách tra cứu bảng ký hiệu một cách hiệu quả.
Có thể bạn quan tâm: Hộp Cafe Để Xe Ô Tô: Đánh Giá Chi Tiết Và Hướng Dẫn Lựa Chọn Thông Minh
Có thể bạn quan tâm: Hộp Cất Kính Trên Xe Ô Tô: Hướng Dẫn Toàn Tập Từ A Đến Z
Tóm Tắt Các Thông Tin Cốt Lõi Về Hộp Cầu Chì
- Hệ thống cầu chì hoạt động như một “công tắc an toàn”, tự động cắt nguồn khi dòng điện vượt quá giới hạn, bảo vệ dây dẫn và thiết bị khỏi cháy nổ.
- Trên mỗi xe, thường có ít nhất 3 hộp cầu chì chính đặt ở các vị trí riêng biệt: khoang động cơ, khoang hành khách (dưới táp-lô) và khoang hành lý.
- Mỗi cầu chì được gán một số và ký hiệu “A” (đại diện cho Ampe), ví dụ: 7-40A. Số là mã định danh, “A” là dòng điện tối đa cầu chì đó chịu được.
- Khi một thiết bị điện (như đèn pha, quạt điều hòa) hỏng, nguyên nhân đầu tiên cần kiểm tra là cầu chì tương ứng trong hộp.
- Việc thay cầu chì phải dùng đúng loại giá trị ampe (A) và kích cỡ. Dùng cầu chì sai là nguyên nhân phổ biến gây cháy nổ mạch điện.
Nguyên Lý Hoạt Động Của Hệ Thống Cầu Chì
Trước khi đi vào chi tiết vị trí, việc hiểu nguyên lý là bước quan trọng. Cầu chì là một thanh dây kim loại (thường là hợp kim chì) có khả năng dẫn điện và có điểm nóng chảy ở một nhiệt độ nhất định. Khi dòng điện chạy qua cầu chì vượt quá mức định mức (ví dụ cầu chì 10A bị dòng điện 15A chạy qua), thanh dây sẽ nóng lên và chảy ra, ngắt mạch. Thao tác này diễn ra trong vài phần trăm giây, ngăn dòng điện lớn gây hại cho dây dẫn và thiết bị. Đây là cơ chế bảo vệ thụ động, đơn giản nhưng vô cùng hiệu quả.
Có thể bạn quan tâm: Hộp Biển Số Xe Ô Tô: Đánh Giá Chi Tiết Các Loại & Hướng Dẫn Lắp Đặt Chuẩn
Một lưu ý an toàn quan trọng: Nếu cầu chì liên tục cháy ngay sau khi thay mới, ĐỪNG dùng cầu chì có giá trị ampe cao hơn. Điều này chứng tỏ có lỗi nằm ở mạch điện (dây chập, thiết bị hỏng ngắn mạch). Việc dùng cầu chì “mạnh” hơn sẽ khiến dòng điện cao vẫn chạy qua, gây cháy cho dây dẫn trước khi cầu chì cháy.
Có thể bạn quan tâm: Hồ Sơ Gốc Xe Ô Tô Gồm Những Gì? Cẩm Nang Chi Tiết Từ A-z
Vị Trí Đặt Hộp Cầu Chì Trên Xe Ô Tô
Đa số xe cơ bản đến sang trọng đều tuân theo quy luật đặt 3 hộp cầu chì chính. Việc xác định vị trí chính xác là bước đầu tiên trong việc tra cứu.
1. Hộp Cầu Chì Khoang Động Cơ
Đây là hộp cầu chì chính, quản lý các thiết bị liên quan trực tiếp đến vận hành và an toàn của động cơ.
- Vị trí thông thường: Được đặt trong khoang động cơ, thường ở bên tay trái (phía sau đèn pha). Khi mở nắp ca-pô, bạn sẽ thấy một hộp nhựa cứng, hình chữ nhật hoặc vuông, có nắp đậy có thể mở bằng tay hoặc tua vít. Trên nắp thường có biểu đồ sơ đồ các cầu chì.
- Thiết bị được bảo vệ điển hình: Hệ thống phun xăng, cảm biến, rơ-le đề, quạt làm mát động cơ, hệ thống phanh ABS/ESP, đèn pha, gạt mưa, hệ thống Start-Stop.
2. Hộp Cầu Chì Khoang Hành Khách (Dưới Táp-lô)
Hộp này kiểm soát hầu hết các thiết bị tiện nghi và nội thất trong khoang lái.
- Vị trí thông thường: Nằm phía dưới bảng táp-lô, bên tay trái của người lái. Để tiếp cận, bạn thường cần tháo một số ốp bảo vệ hoặc tấm phủ bên dưới táp-lô. Một số xe thiết kế hộp này nằm ở khoang để chân phía trước bên phải.
- Thiết bị được bảo vệ điển hình: Cửa sổ điện, đèn trong cabin, hệ thống khóa trung tâm, màn hình giải trí, cửa sổ trời, ghế điện, hệ thống điều hòa, cảm biến, hệ thống chống trộm.
3. Hộp Cầu Chì Khoang Hành Lý
Hộp này thường điều khiển các thiết bị ở khu vực sau xe và một số hệ thống đặc biệt.
- Vị trí thông thường: Đặt bên trong nắp đậy phía tay trái của khoang hành lý. Mở nắp khoang hành lý, bạn sẽ thấy một tấm phủ nhựa hoặc kim loại, phía sau đó chính là hộp cầu chì.
- Thiết bị được bảo vệ điển hình: Hệ thống đèn hậu, đèn sương mù, cửa sổ trời, camera lùi, hệ thống âm thanh, cửa khoang hành lý điện.

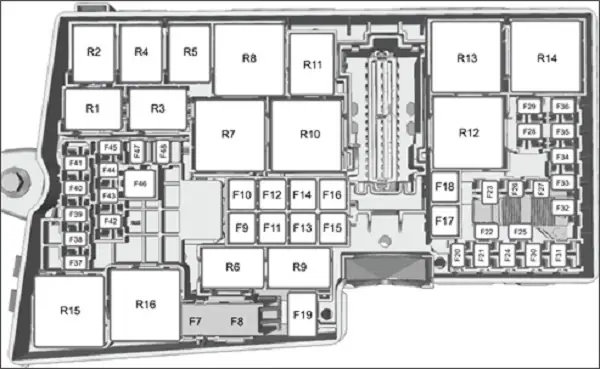

Bảng Tra Cứu Ký Hiệu Cầu Chì Chi Tiết
Dưới đây là bảng tổng hợp các ký hiệu cầu chì phổ biến, được phân loại theo từng hộp. Lưu ý rằng số cầu chì và chức năng có thể khác nhau giữa các dòng xe và năm sản xuất. Bảng này mang tính tham khảo, bạn luôn phải kiểm tra sơ đồ trên nắp hộp cầu chì thực tế của xe mình.
Hộp Cầu Chì Khoang Động Cơ (Mẫu phổ biến)
| Số Cầu Chì | Định Mức (A) | Chức Năng / Thiết Bị Được Bảo Vệ |
|---|---|---|
| 7 | 40A | Bơm hệ thống phanh ABS, bơm ESP |
| 8 | 30A | Van hệ thống ESP |
| 9 | 30A | Sưởi kính sau |
| 10 | 40A | Quạt dàn lạnh (blower) |
| 11 | 30A | Hộp điều khiển hệ thống Start-Stop |
| 12 | 30A | Rơ-le hệ thống điều khiển động cơ, tuần hoàn khí xả EGR |
| 13 | 30A | Rơ-le đề (starter relay) |
| 15 | 25A | Động cơ Eco Boost (một số xe) |
| 16 | 20A | Sưởi kính chắn gió (tay lái thuận) |
| 18 | 20A | Gạt mưa |
| 19 | 5A | Hộp điều khiển hệ thống phanh ABS & ESP |
| 20 | 15A | Còi |
| 21 | 5A | Công tắc đèn phanh |
| 22 | 15A | Hệ thống theo dõi ắc-quy (battery management) |
| 23 | 5A | Rơ-le cuộn dây, mô-đun công tắc đèn |
| 24 | 20A | Ổ cắm nguồn phụ phía sau (12V socket rear) |
| 25 | 10A | Kính chiếu hậu điều khiển điện |
| 26 | 15A | Hộp điều khiển hộp số tự động (TCM) |
| 28 | 5A | Hệ thống ga tự động thích ứng (ACC) |
| 29 | 20A | Bơm rửa đèn đầu |
| 30 | 5A | PCM (Powertrain Control Module) |
Hộp Cầu Chì Khoang Hành Khách (Mẫu phổ biến)
| Số Cầu Chì | Định Mức (A) | Chức Năng / Thiết Bị Được Bảo Vệ |
|---|---|---|
| 56 | 20A | Nguồn cung cấp bơm xăng |
| 59 | 5A | Nguồn cung cấp hệ thống chống trộm |
| 60 | 10A | Công tắc cửa lái, hộp găng tay, đèn trong xe, cửa sổ trời |
| 61 | 20A | Mồi thuốc lá, ổ cắm nguồn phụ sau |
| 62 | 5A | Hộp điều khiển cảm biến gạt mưa, cảm biến độ ẩm, kính chiếu hậu chống chói |
| 63 | 10A | Ga tự động thích ứng (ACC) |
| 65 | 10A | Nắp đậy khoang hành lý (điện) |
| 66 | 20A | Cụm khóa bên tài xế, khóa kép |
| 67 | 7.5A | Màn hình thông tin, GPS, điều khiển điện thoại Bluetooth |
| 68 | 15A | Khóa trụ lái điện |
| 69 | 5A | Bảng táp-lô (dashboard) |
| 70 | 20A | Khóa trung tâm |
| 71 | 10A | Hệ thống điều hòa |
| 72 | 7.5A | Hộp điều khiển tay lái (steering wheel controls) |
| 73 | 5A | Chuông báo dự phòng ắc-quy, hệ thống chẩn đoán hư hỏng (OBD) |
| 74 | 15A | Đèn pha (chiếu xa) |
| 75 | 15A | Đèn sương mù |
| 76 | 10A | Đèn lùi |
| 77 | 20A | Bơm nước rửa kính |
| 78 | 5A | Khóa điện hoặc nút khởi động (push start) |
| 79 | 15A | Hệ thống âm thanh, đèn ưu tiên, nút khóa cửa |
| 80 | 20A | Cửa sổ trời (một số xe) |
| 81 | 5A | Cảm biến dịch chuyển, bộ thu radio |
| 82 | 20A | Quạt kim loại (mát) bơm nước rửa |
| 83 | 20A | Mát (motor) khóa cửa trung tâm |
| 84 | 20A | Mát khóa cửa kép và mở khóa cửa tài xế |
| 85 | 7.5A | Điều hòa, công tắc sưởi ghế |
| 86 | 10A | Hệ thống túi khí, hủy kích hoạt túi khí hành khách |
Hộp Cầu Chì Khoang Hành Lý (Mẫu phổ biến)
| Số Cầu Chì | Định Mức (A) | Chức Năng / Thiết Bị Được Bảo Vệ |
|---|---|---|
| 2 | 10A | Hộp điều khiển hệ thống không dùng chìa (Keyless) |
| 3 | 5A | Tay mở cửa hệ thống không dùng chìa |
| 4 | 25A | Khóa, gập gương điện, sưởi kính chiếu hậu bên ngoài |
| 5 | 25A | Hộp điều khiển cửa trước phải (kính điện, khóa trung tâm, gương điện, sưởi kính) |
| 6 | 25A | Hộp điều khiển cửa sau trái (kính điện) |
| 7 | 25A | Hộp điều khiển cửa sau phải (kính điện) |
| 8 | 10A | Hệ thống báo trộm |
| 9 | 25A | Ghế tài xế điều khiển điện |
| 11 | 25A | Ghế hành khách điều khiển điện |
| 12 | 10A | Hộp điều khiển điều hòa (có Start-Stop) |
| 13 | 5A | Bảng táp-lô (có Start-Stop) |
| 14 | 7.5A | Màn hình giải trí, hộp điều khiển GPS (có Start-Stop) |
| 15 | 15A | Hệ thống âm thanh, bảng điều khiển đài (có Start-Stop) |
| 26 | 40A | Bộ điều khiển rờ-móc (trunk release) |
| 29 | 5A | Hệ thống an toàn: Theo dõi điểm mù, giữ làn, camera lùi (có Start-Stop) |
| 30 | 5A | Hộp điều khiển hỗ trợ lùi xe |
| 34 | 15A | Sưởi ghế tài xế |
| 35 | 15A | Sưởi ghế hành khách phía trước |
| 37 | 5A | Cửa sổ trời |
| 41 | 5A | Đầu móc nối với rờ-móc |
| 46 | 10A | Hệ thống an toàn: Theo dõi điểm mù, giữ làn, camera lùi (có Start-Stop) |
Hướng Dẫn Thực Hành: Kiểm Tra và Thay Thế Cầu Chì An Toàn
Khi gặp sự cố (ví dụ: đèn pha không sáng, quạt điều hòa không chạy), việc kiểm tra cầu chì là bước đơn giản và tiết kiệm chi phí đầu tiên.
Quy trình thực hiện:
- Xác định thiết bị hỏng: Bạn cần biết thiết bị nào đang gặp vấn đề.
- Tra bảng ký hiệu: Dựa trên bảng ở trên và QUAN TRỌNG NHẤT là sơ đồ in trên nắp hộp cầu chì thực tế của xe, tìm số cầu chì tương ứng với thiết bị đó.
- Mở hộp cầu chì: Xác định đúng hộp cầu chì (dựa trên vị trí). Thường dùng tay hoặc tua vít nhỏ để mở nắp.
- Kiểm tra cầu chì: Dùng dụng cụ kẹp nhỏ rút cầu chì ra. Kiểm tra trực quan: dây chì bên trong còn nguyên vẹn hay đã đứt (nứt, có khoảng trống). Bạn cũng có thể dùng đồng hồ thông minh (multimeter) để đo thông mạch.
- Thay thế: Nếu cầu chì hỏng, BẮT BUỘC thay bằng cầu chì mới cùng giá trị ampe (A) và kích cỡ vật lý (có thể tham khảo hình dạng từ cầu chì cũ). Không dùng cầu chì có giá trị khác. Một số cầu chì nhỏ (5A, 7.5A) dùng loại hình thang, cầu chì lớn (30A, 40A) dùng loại hình trụ.
- Kiểm tra lại: Sau khi thay, đóng nắp hộp, khởi động xe và kiểm tra thiết bị đã hoạt động trở lại chưa.
Lưu ý an toàn tuyệt đối: Luôn ngắt chìa khóa và rút ổ cắm khi kiểm tra hộp cầu chì khoang động cơ. Không thử thay cầu chì khi động cơ đang chạy.
Xử Lý Các Sự Cố Thường Gặp Liên Quan Đến Cầu Chì
- Cầu chì mới thay xong nhưng lại cháy ngay: Đây là dấu hiệu NGHIÊM TRỌNG. Hệ thống có lỗi ngắn mạch (dây điện bị cắt vỏ, tiếp xúc với khung xe) hoặc thiết bị bị chập bên trong. Hãy dừng việc thay cầu chì và đưa xe đến garage kiểm tra toàn bộ mạch điện. Việc tiếp tục thay cầu chì “to” hơn sẽ tạo nguy cơ cháy nổ.
- Nhiều cầu chì cùng một hộp hỏng liên tục: Có thể do hộp cầu chì đó (hoặc hộp tiếp giáp) bị ẩm, vào nước hoặc có dấu hiệu oxy hóa, gây chập chỗ nối. Cần kiểm tra và làm sạch hoặc thay thế hộp cầu chì.
- Không tìm thấy cầu chì tương ứng trên bảng: Một số thiết bị có thể được bảo vệ bởi rơ-le (relay) chứ không phải cầu chì, hoặc có thể do thiết kế riêng của hãng. Lúc này, cần tra cứu sơ đồ mạch điện chính xác (service manual) cho model xe cụ thể.
Tổng Kết và Khuyến Nghị
Hệ thống cầu chì là thành phần bảo vệ đơn giản nhưng thiết yếu, đóng vai trò như “lính canh” cho hệ thống điện trên ô tô. Việc nắm rõ vị trí từng hộp và bảng tra cứu ký hiệu cầu chì giúp bạn chủ động trong việc xử lý những sự cố điện nhỏ, từ đó tiết kiệm thời gian và chi phí. Tuy nhiên, hãy luôn ghi nhớ nguyên tắc an toàn: không bao giờ tùy tiện thay cầu chì bằng loại có ampe cao hơn nếu không tìm ra nguyên nhân gốc rễ. Mọi thao tác phức tạp hay nghi ngờ lỗi ngắn mạch cần được giao cho các kỹ thuật viên có chuyên môn tại các garage uy tín. Kiến thức về cầu chì là nền tảng, nhưng sự an toàn của bạn và chiếc xe luôn phải đặt lên hàng đầu. Để được tư vấn chi tiết hơn về hệ thống điện trên xe Mercedes của mình, bạn có thể tham khảo thêm các bài viết chuyên sâu tại mercedesbinhduong.vn.
