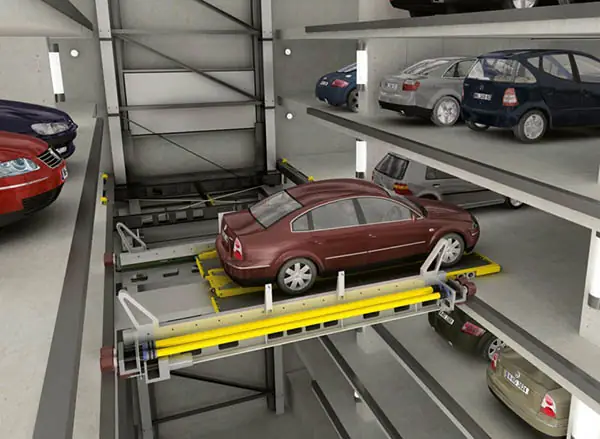

Hệ Thống Nâng Hạ Xe Ô Tô: Giải Pháp Đỗ Xe Thông Minh Cho Đô Thị Hiện Đại

Trong các đô thị lớn, việc tìm chỗ đậu xe ô tô đã trở thành nỗi ám ảnh của nhiều tài xế. Giải pháp đỗ xe thông minh với hệ thống nâng hạ xe ô tô tự động đã ra đời như một bước đột phá, tối ưu hóa không gian và mang lại sự tiện lợi tối đa. Bài viết này sẽ cung cấp cái nhìn toàn diện và chuyên sâu về nguyên lý, cấu tạo, các loại hình phổ biến cùng ưu nhược điểm của công nghệ này, giúp bạn đánh giá tính phù hợp khi lựa chọn dịch vụ hoặc đầu tư.

Có thể bạn quan tâm: Hệ Thống Giữ Xe Ô Tô Thông Minh: Tối Ưu Hóa & Bảo Mật

Có thể bạn quan tâm: Hướng Dẫn Đỗ Xe Ô Tô Trong Bãi Cao Tầng

Tóm Tắt Các Điểm Chính

• Nguyên lý hoạt động: Sử dụng thang máy và cơ cấu ròng rọc để di chuyển xe theo chiều dọc, tích hợp hệ thống điều khiển tự động (PLC).
• Thành phần chính: Khung tải, thang nâng, bàn đỡ, ray dẫn hướng, bàn quay, cảm biến an toàn và bộ điều khiển trung tâm.
• Các loại hệ thống: Từng tầng di chuyển, dạng robot, dạng tháp, xoay vòng đứng và xoay vòng ngang, mỗi loại phù hợp với nhu cầu và không gian khác nhau.
• Lợi ích chính: Tiết kiệm không gian đáng kể (lên đến 40%), bảo vệ xe tốt, giảm chi phí nhân lực, thẩm mỹ cao.
• Thách thức: Chi phí đầu tư ban đầu cao, yêu cầu kỹ thuật bảo trì chuyên sâu, thời gian chờ xe có thể lâu nếu hệ thống 1 thang máy.

Có thể bạn quan tâm: Hướng Dẫn Sử Dụng Xe Ô Tô Kia Morning Toàn Diện Từ A Đến Z

Nguyên Lý Hoạt động Cơ Bản Của Hệ Thống Nâng Hạ Xe Ô Tô

Bản chất của hệ thống nâng hạ xe ô tô là một dạng bãi đỗ xe đa tầng được vận hành bằng cơ cấu thang máy công nghiệp. Nguyên lý dựa trên việc sử dụng động lực học để nâng và hạ phương tiện theo phương thẳng đứng, tận dụng khoảng không gian phía trên mà các bãi đỗ truyền thống không thể sử dụng được.

Quy trình chuẩn thường diễn ra như sau:

1. Gửi xe: Tài xế lái xe vào khu vực nhận/trả xe (thường là một buồng đậu xe thông minh ở tầng hầm hoặc mặt đất). Sau khi tắt máy, tài xế thực hiện thao tác xác nhận (quẹt thẻ RFID, bấm nút trên màn hình cảm ứng, hoặc sử dụng ứng dụng di động).
2. Xác nhận và định vị: Hệ thống cảm biến quét kích thước xe, xác định chiều cao và trọng lượng. Bộ điều khiển trung tâm (PLC) sẽ tự động tìm một vị trí trống phù hợp trong kho dữ liệu của hệ thống.
3. Nâng/Di chuyển: Một cần trục hoặc cơ cấu ròng rọc kết hợp với bàn đỡ sẽ nâng toàn bộ buồng chứa xe (hoặc chỉ nâng xe nếu hệ thống dịch chuyển trong từng tầng) lên hoặc xuống. Đồng thời, hệ thống ray dẫn hướng sẽ đưa bàn đỡ di chuyển ngang vào vị trí đỗ chính xác.
4. Đỗ xe & Khóa: Xe được đặt vào vị trí cố định, hệ thống kích hoạt các chốt khóa cơ học hoặc cảm biến để đảm bảo an toàn. Toàn bộ quá trình này diễn ra tự động mà không cần tài xế túc trực.
5. Lấy xe: Khi tài xế quay lại, họ xác nhận danh tính. Hệ thống sẽ tìm vị trí đỗ của xe, di chuyển nó trở lại buồng nhận và hạ xuống. Tài xế chỉ cần lên xe và lái ra.

Công nghệ này không còn xa lạ; nó đã được nghiên cứu từ đầu thế kỷ 20 (với mô hình đầu tiên ở Paris năm 1905) và liên tục được cải tiến nhờ sự phát triển của điện tử, cảm biến và phần mềm điều khiển thông minh.

Có thể bạn quan tâm: Lái Xe Ô Tô An Toàn: Cẩm Nang Đầy Đủ Cho Tài Xế

Các Thành Phần Chính và Chức Năng Chi Tiết

Một hệ thống nâng hạ xe ô tô tự động hoàn chỉnh là sự kết hợp của nhiều bộ phận cơ khí, điện tử và phần mềm. Dưới đây là những thành phần không thể thiếu:

• Khung tải (Carrier Frame): Là khung kim loại chịu lực chính, thường làm bằng thép cường lực, có nhiều ô đậu xe được bố trí xung quanh hoặc xuyên qua một trục thang máy lớn.
• Thang nâng (Lifting Mechanism): Bộ phận trực tiếp tạo lực nâng hạ, có thể là piston thủy lực, cáp trục kép hoặc screw jack điện. Độ mạnh và độ ổn định của thang quyết định khả năng chịu tải của hệ thống.
• Bàn đỡ & Ray dẫn hướng (Pallet & Guide Rail): Bàn đỡ là nơi xe được đặt lên, được thiết kế có thể trượt dọc theo các ray dẫn hướng kim loại hoặc bê tông để đảm bảo chuyển động chính xác, không lệch.
• Bàn quay (Rotary Table): Trong nhiều hệ thống, để tiết kiệm diện tích, bàn đỡ sẽ quay 90 độ để đưa xe vào ô đỗ sâu phía sau, thay vì dịch chuyển hoàn toàn ngang.
• Hệ thống cảm biến (Sensor Array): Là “đôi mắt” của hệ thống, bao gồm cảm biến quang học (để xác định vị trí), cảm biến lực (đo trọng lượng), cảm biến cửa (đảm bảo không có vật cản), cảm biến nhiệt độ và áp suất cho hệ thống thủy lực.
• Bộ điều khiển trung tâm (Central Control Unit – PLC): Bộ não của toàn hệ thống, thường là một máy tính công nghiệp (PLC – Programmable Logic Controller) chạy phần mềm quản lý bãi đỗ. Nó xử lý tín hiệu từ cảm biến, điều khiển động cơ, quản lý tài khoản người dùng và giao tiếp với giao diện người dùng.
• Hệ thống an toàn: Bao gồm phanh khí, phanh cơ khí dự phòng, hệ thống bẫy chống rơi tự do, đèn báo hiệu và chuông cảnh báo. Đây là thành phần quan trọng nhất, tuân thủ các tiêu chuẩn an toàn nghiêm ngặt.

Phân Loại Các Hệ Thống Nâng Hạ Xe Ô Tô Phổ Biến

Dựa trên cơ chế vận hành và kiến trúc, các hệ thống thang nâng hạ xe ô tô thường được phân thành 5 loại chính sau:

1. Hệ Thống Đỗ Xe Từng Tầng Di Chuyển

Đây là mô hình phổ biến nhất cho các bãi đỗ xe cao tầng (từ 3 đến trên 10 tầng). Mỗi tầng là một khối độc lập có thể di chuyển lên xuống theo chiều dọc.

• Nguyên lý: Các tầng đỗ được gắn vào một cáp hoặc hệ thống piston lớn. Khi cần lấy/xe, toàn bộ tầng sẽ di chuyển đến vị trí trả/nhận xe ở tầng hầm.
• Ứng dụng: Phù hợp với chung cư cao cấp, bệnh viạn, trung tâm thương mại có diện tích lớn.
• Ưu điểm: Tiết kiệm chiều cao công trình, bảo trì dễ dàng (mỗi tầng hoạt động độc lập), có thể lắp nổi hoặc chìm.
• Nhược điểm: Nếu hệ thống chỉ có 1 thang máy chính, thời gian chờ xe có thể lâu khi bãi đông. Chi phí đầu tư cho kết cấu khung và thang lớn.

2. Hệ Thống Đỗ Xe Dạng Robot (AGV – Automated Guided Vehicle)

Đây là công nghệ cao cấp nhất, kết hợp robot di chuyển và bãi đỗ tĩnh.

• Nguyên lý: Xe được đặt lên một bàn đỡ có bánh xe và động cơ riêng (AGV). Sau khi vào buồng nhận, AGV sẽ tự di chuyển theo đường ray ẩn hoặc định vị laser, đưa xe vào ô đỗ bất kỳ trong một ma trận các ô đỗ tĩnh.
• Ứng dụng: Bãi đỗ xe thương mại quy mô lớn, khu công nghiệp hiện đại.
• Ưu điểm: Linh hoạt tuyệt đối về bố trí, tối ưu hóa không gian lên đến 40-50% so với bãi truyền thống, tốc độ lấy/trả xe nhanh do nhiều AGV hoạt động song song.
• Nhược điểm: Chi phí đầu tư rất cao, yêu cầu nền và hệ thống dẫn hướng phức tạp, bảo trì phần mềm và phần cứng robot đòi hỏi kỹ thuật viên chuyên sâu.

3. Hệ Thống Đỗ Xe Dạng Tháp (Tower Parking)

Mô hình có hình dạng như một tháp tròn hoặc vuông, tập trung vào việc tối ưu diện tích mặt bằng.

• Nguyên lý: Xe được nâng lên và đỗ xung quanh một trục thang máy trung tâm. Một cần trục lớn quay đặt xe vào các ô đỗ xung quanh.
• Ứng dụng: Khu vực đất đai đắt tiền như trung tâm thành phố, bãi đỗ trong các tòa nhà văn phòng, chung cư.
• Ưu điểm: Yêu cầu diện tích mặt bằng cực kỳ nhỏ (chỉ khoảng 7m x 7m cho 70 xe), công suất cao, tốc độ lấy xe nhanh.
• Nhược điểm: Chi phí xây dựng khung tháp rất lớn, hạn chế về kích thước xe có thể đỗ (thường chỉ phù hợp xe con, SUV nhỏ), khó tháo dỡ.

4. Hệ Thống Đỗ Xe Xoay Vòng Đứng

Thiết kế tối giản, phù hợp cho không gian hẹp nhưng có chiều cao.

• Nguyên lý: Một cột trụ lớn đặt nhiều bàn đỡ xe xoay quanh trục. Khi cần lấy xe, toàn bộ cột xoay để đưa ô đỗ chứa xe đến vị trí trả.
• Ứng dụng: Cửa hàng, nhà hàng, khách sạn có sân đỗ xe hẹp nhưng có chiều cao.
• Ưu điểm: Chiếm diện tích mặt bằng cực nhỏ, lắp đặt nhanh, chi phí tương đối thấp hơn so với tháp lớn, bảo trì đơn giản.
• Nhược điểm: Sức chứa thấp (thường dưới 20 xe), ảnh hưởng bởi gió mạnh nếu lắp ngoài trời, hạn chế về trọng tải.

5. Hệ Thống Đỗ Xe Xoay Vòng Ngang

Sự linh hoạt trong bố trí, phù hợp với không gian dài và hẹp.

• Nguyên lý: Giống như xoay vòng đứng nhưng cơ cấu xoay nằm ngang. Các bàn đỡ được gắn vào một vòng tròn lớn nằm ngang, di chuyển để đưa xe vào/vị trí.
• Ứng dụng: Bãi đỗ xe dọc theo hành lang, dưới lòng đất với khoảng cao hạn chế, khu đất hình chữ nhật dài.
• Ưu điểm: Tận dụng tối đa chiều dài không gian, chi phí đầu tư vừa phải, phù hợp với điều kiện thực tế ở nhiều nước đang phát triển.
• Nhược điểm: Yêu cầu chiều dài tối thiểu nhất định, tốc độ xoay có thể chậm hơn hệ thống dạng tháp.

Ưu Điểm Vượt Trội và Những Thách Thức Cần Cân Nhắc

Ưu Điểm Nổi Bật:

• Tối Ưu Hóa Không Gian: Đây là lợi ích lớn nhất. Một bãi đỗ truyền thống cần ít nhất 25-30m²/xe (bao gồm lối đi). Hệ thống nâng hạ có thể đạt mật độ 40-50 xe trên 100m², tiết kiệm đến 40% diện tích sử dụng.
• Bảo Vệ Tối Đa Xe: Xe được đỗ trong một hộp kín, không bị va quẹ, không bị ảnh hưởng bởi thời tiết (nắng, mưa, bụi bẩn), giảm nguy cơ trộm cắp phụ tùng.
• Tiết Kiệm Nhiên Liệu & Thời Gian: Xe không cần phải lấy lại chìa khóa, tìm đường đi vòng quanh bãi. Quá trình gửi/lấy xe diễn ra tại một điểm cố định. Một số hệ thống thậm chí nạp điện cho xe điện khi đỗ.
• Tự Động Hóa & An Ninh: Hạn chế tối đa sự can thiệp của con người, giảm rủi ro do lỗi thao tác. Hệ thống ghi nhận đầy đủ lịch sử ra vào, giám sát an ninh 24/7 qua camera.
• Tính Thẩm Mỹ: Thiết kế hiện đại, gọn nhẹ, có thể tích hợp vào kiến trúc tòa nhà, tăng giá trị thẩm mỹ cho khu đô thị.

Những Hạn Chế & Thách Thức:

• Chi Phí Đầu Tư Ban Đầu Rất Cao: Đầu tư cho kết cấu khung, thang máy công nghiệp, hệ thống điều khiển và cảm biến có thể gấp 3-5 lần so với bãi đỗ truyền thống. Thời gian thu hồi vốn dài.
• Yêu Cầu Nghiêm Ngặt Về Kỹ Thuật: Đòi hỏi thiết kế, thi công và bảo trì bởi các đơn vị có chuyên môn cao. Mọi sự cố cơ khí, điện đều cần xử lý nhanh để tránh tê liệt toàn bộ bãi.
• Hạn Chế Về Kích Thước & Trọng Tải: Mỗi hệ thống có thông số kỹ thuật tối đa về chiều dài, chiều rộng, chiều cao và trọng lượng xe. Không phù hợp với xe container, xe tải lớn hoặc xe cỡ đặc biệt.
• Thời Gian Chờ Đồng Hồ: Trong giờ cao điểm, nếu hệ thống chỉ có 1-2 thang máy, người dùng có thể phải chờ đợi. Tốc độ xử lý trung bình khoảng 60-120 giây/xe tùy loại.
• Rủi Ro Khi Mất Điện: Cần có hệ thống máy phát điện dự phòng (UPS) để đảm bảo xe có thể được hạ xuống an toàn trong trường hợp mất điện toàn bộ.

Ứng Dụng Thực Tế và Xu Hướng Phát Triển

Hệ thống nâng hạ xe ô tô không còn là công nghệ xa lạ. Chúng đã được triển khai rộng rãi tại các thành phố như Tokyo, Seoul, Paris, Berlin… Tại Việt Nam, chúng đang xuất hiện tại các chung cư cao cấp tại Quận 7, Quận 2 (TP.HCM), hay một số trung tâm thương mại lớn, bãi đỗ xe công sở tại Hà Nội. Đây là giải pháp tối ưu cho các dự án có diện tích đất đai hạn chế nhưng cần sức chứa lớn.

Xu hướng tương lai sẽ tập trung vào:

1. Tích hợp IoT & AI: Hệ thống sẽ dự đoán nhu cầu, sắp xếp vị trí đỗ thông minh dựa trên lịch sử, kết nối với app đặt chỗ trước.
2. Sử dụng năng lượng tái tạo: Lắp đặt pin mặt trời trên nóc bãi đỗ để cung cấp điện cho hệ thống.
3. Thích ứng với xe điện: Tích hợp trạm sạc pin tại mỗi ô đỗ, quản lý pin thông minh.
4. Hệ thống module hóa: Cho phép mở rộng hoặc thu hẹp quy mô dễ dàng theo nhu cầu thay đổi.

Kết Luận

Hệ thống nâng hạ xe ô tô tự động là minh chứng rõ nét cho sự giao thoa giữa kỹ thuật cơ khí và công nghệ số, giải quyết trực tiếp bài toán “thiếu chỗ đậu xe” trong đô thị hiện đại. Mặc dù đòi hỏi vốn đầu tư lớn và kỹ thuật vận hành phức tạp, những lợi ích về tiết kiệm không gian, bảo vệ xe và nâng cao trải nghiệm người dùng là không thể phủ nhận. Khi lựa chọn giải pháp đỗ xe, các chủ đầu tư và người sử dụng cần cân nhắc kỹ lưỡng giữa nhu cầu thực tế, ngân sách và khả năng bảo trì. Đây chắc chắn là một trong những hướng đi quan trọng của hạ tầng giao thông và đỗ xe trong tương lai gần.
