1. Giới thiệu chung về hiện tượng “glass lift contact” trên Toyota Camry 2001
Toyota Camry 2001 là một trong những mẫu sedan trung bình‑cỡ được ưa chuộng nhất tại thị trường Việt Nam và các nước Đông Nam Á. Với độ bền cao, khả năng vận hành ổn định và chi phí bảo dưỡng hợp lý, Camry 2001 đã trở thành “người bạn đồng hành” của nhiều gia đình trong suốt hơn 20 năm qua. Tuy nhiên, như bất kỳ chiếc xe nào, Camry 2001 cũng không tránh khỏi những vấn đề kỹ thuật phát sinh theo thời gian, trong đó một trong những lỗi thường gặp nhất là hiện tượng “glass lift contact” – hiện tượng kính cửa sổ (cả kính trước và kính sau) gặp trục trặc khi nâng lên hoặc hạ xuống, gây ra tiếng kêu, rung lắc, thậm chí không mở/đóng được.
Thuật ngữ “glass lift contact” thường xuất hiện trong các diễn đàn sửa chữa ô tô, báo cáo bảo dưỡng và tài liệu kỹ thuật của Toyota. Nói một cách đơn giản, lỗi này liên quan tới bộ phận nâng kính (window regulator), cơ cấu bôi trơn, cảm biến vị trí và điện áp cung cấp. Khi một hoặc nhiều bộ phận này không hoạt động đúng, kính sẽ “bắt” hoặc “dính” vào khung, gây ra hiện tượng “lift contact”.
Bài viết này sẽ cung cấp cho bạn một cẩm nang toàn diện gồm:
- Những nguyên nhân phổ biến dẫn đến “glass lift contact”.
- Các triệu chứng dễ nhận biết để bạn có thể phát hiện sớm.
- Hướng dẫn chi tiết từng bước kiểm tra, chẩn đoán và thay thế các bộ phận liên quan.
- Những lưu ý quan trọng khi thực hiện bảo dưỡng, tránh gây hư hỏng thêm.
- Một số lời khuyên bảo quản kính xe để giảm thiểu nguy cơ tái phát.
Với nội dung chi tiết hơn 1500 từ, hy vọng bạn sẽ có được cái nhìn toàn diện và có thể tự tin giải quyết vấn đề “glass lift contact” trên Toyota Camry 2001 mà không cần phải đưa xe tới garage mỗi lần.
2. Cấu trúc hệ thống nâng kính trên Toyota Camry 2001
Trước khi đi vào nguyên nhân và cách khắc phục, cần nắm rõ cấu tạo của hệ thống nâng kính trên Camry 2001. Hệ thống này gồm các thành phần chính:
| Thành phần | Vị trí | Chức năng | Đặc điểm kỹ thuật |
|---|---|---|---|
| Window Regulator (bộ nâng kính) | Gắn trong cánh cửa (cửa trước) và trong cánh cửa sau (đối với cửa sổ điện) | Chuyển động lên‑xuống kính dựa trên lực từ motor | Kiểu cable‑type (dây cáp) cho các mẫu 2001, một số phiên bản có kiểu rack‑and‑pinion |

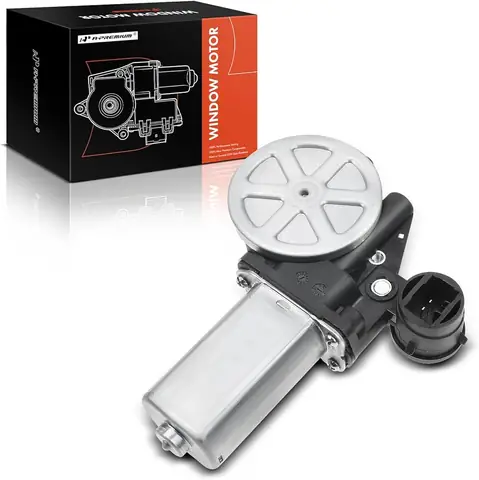

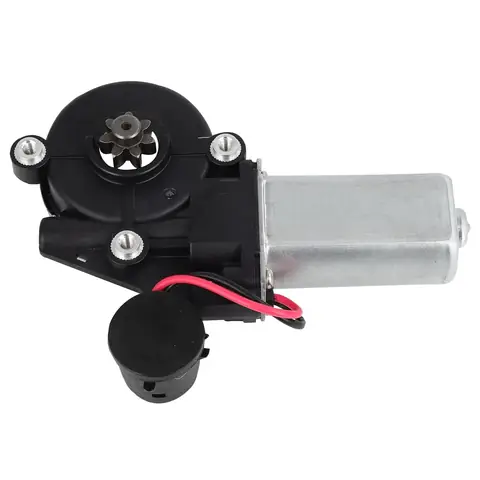

| Motor (động cơ) nâng kính | Gắn trong cánh cửa, thường là motor DC 12V | Cung cấp lực quay cho regulator | Công suất khoảng 12‑15W, có bộ phận gear reduction |
| Switch (công tắc) điều khiển | Bên trong tay lái (công tắc chính) và trong cửa (công tắc phụ) | Gửi tín hiệu điện tới motor | Thường là công tắc momentary (đi ngắn) |
| Cảm biến vị trí (position sensor) | Gắn trên regulator hoặc motor | Phát hiện vị trí hiện tại của kính, ngăn quá tải | Một số mẫu 2001 không có cảm biến, dùng công tắc giới hạn cơ học |
| Các bộ phận phụ trợ: dây cáp, bộ truyền động, bạc đạn, thanh dẫn (guide rails), ốc vít, keo silicone | – | Đảm bảo chuyển động mượt mà, giảm ma sát, ngăn rò rỉ nước | Được làm bằng nhôm hoặc thép không gỉ |
Khi hệ thống hoạt động bình thường, khi bạn nhấn công tắc, motor sẽ quay, truyền lực qua bộ gear tới regulator, kéo dây cáp lên hoặc hạ kính. Khi kính đạt vị trí tối đa (đóng hoàn toàn hoặc mở tối đa), một công tắc giới hạn sẽ ngắt nguồn điện để tránh motor bị “khô” (over‑run). Nếu bất kỳ thành phần nào trong chuỗi trên bị hỏng, sẽ xuất hiện hiện tượng “glass lift contact”.
3. Nguyên nhân gây ra “glass lift contact”
3.1. Hỏng hoặc mòn bộ regulator (cáp, rack, pulley)
- Mòn dây cáp: Do thời gian sử dụng dài, dây cáp thường bị chùng, rách hoặc ăn mòn. Khi cáp không còn đủ sức kéo, kính sẽ không lên xuống đồng đều, gây “bắt” vào khung.
- Rơ le hoặc bánh răng hỏng: Các bánh răng trong bộ regulator có thể bị mòn hoặc gãy khi chịu tải quá lớn (ví dụ: khi mở cửa mạnh, hoặc khi kính bị vật cản).
- Lỏng ốc vít hoặc bản lề: Khi ốc vít không được siết chặt, bộ regulator có thể di chuyển lệch, làm kính va chạm vào khung.
3.2. Motor giảm công suất
Có thể bạn quan tâm: Giới Thiệu Động Cơ Toyota 4s: Công Nghệ, Hiệu Suất Và Ứng Dụng Trong Thị Trường Ô Tô Hiện Đại
- Cuộn dây motor cháy: Do quá tải hoặc ngắn mạch, cuộn dây motor có thể đứt hoặc cháy, khiến motor không đủ công suất để kéo kính lên hoàn toàn.
- Bánh răng giảm tốc hỏng: Nếu bánh răng giảm tốc bị mòn, hiệu suất truyền lực sẽ giảm, dẫn đến kính “dừng” ở giữa.
3.3. Hỏng công tắc hoặc mạch điện
- Công tắc “sticky”: Khi công tắc bị bám bụi hoặc nước, nó có thể không ngắt nguồn đúng lúc, khiến motor tiếp tục quay sau khi kính đã đạt vị trí tối đa, dẫn đến “căng” và “bắt”.
- Hỏng dây điện (cable): Đứt, gãy hoặc ăn mòn dây dẫn trong tường cửa có thể làm điện áp không ổn định, gây motor rung lắc, không đủ lực.
3.4. Cảm biến vị trí hoặc công tắc giới hạn bị lỗi
- Công tắc giới hạn (limit switch) không hoạt động: Khi công tắc không ngắt nguồn đúng thời điểm, motor sẽ “đi quá” và làm kính va chạm vào sàn hoặc trần cửa, gây hỏng cơ cấu.
- Cảm biến vị trí bị lệch: Đối với các phiên bản có cảm biến điện tử, nếu cảm biến không đo đúng vị trí, ECU sẽ không ngắt nguồn kịp thời.
3.5. Thiếu bôi trơn, rỉ sét trên thanh dẫn (guide rails)
- Rỉ sét: Các thanh dẫn thường được làm bằng nhôm hoặc thép mạ kẽm. Khi độ ẩm cao, lớp sơn bảo vệ có thể bị ăn mòn, tạo ra ma sát lớn khiến kính “bắt”.
- Thiếu bôi trơn: Nếu không bôi silicone hoặc dầu chuyên dụng định kỳ, ma sát tăng lên, kéo dài thời gian mở/đóng và gây “kẹt”.
3.6. Vật cản bên trong cửa
- Bản lề cũ, mối hở: Khi bản lề hoặc lớp bọc bọc cửa bị hỏng, kính có thể bị đè lên các bộ phận khác.
- Rơ le bảo vệ trẻ em (child lock): Khi khóa trẻ em được bật, cánh cửa không cho phép kéo kính lên, gây “cố định” và “bắt”.
3.7. Các yếu tố môi trường và sử dụng
- Nhiệt độ cực lạnh: Dầu bôi trơn có thể đóng băng, làm giảm độ trơn trượt.
- Mưa bão, nước bắn vào cửa: Nước có thể thấm vào các bộ phận điện, gây điện chập và làm motor hoạt động không ổn định.
- Sử dụng mạnh tay: Khi người lái kéo mạnh hoặc nhấn công tắc liên tục, motor có thể bị quá tải nhanh hơn.
4. Triệu chứng nhận dạng “glass lift contact”
| Triệu chứng | Mô tả chi tiết | Nguyên nhân khả dĩ |
|---|---|---|
| Tiếng kêu kẹt, rít khi mở/đóng kính | Nghe tiếng “cạch” hoặc “kêu rít” giống như kim loại ma sát | Mòn cáp, thiếu bôi trơn, bánh răng hỏng |
| Kính không lên hết (đóng một phần) | Khi nhấn công tắc, kính chỉ di chuyển một phần rồi dừng | Motor yếu, dây cáp chùng, công tắc giới hạn hỏng |
| Kính không hạ hết (mở một phần) | Tương tự, khi mở, kính chỉ di chuyển một phần | Tương tự như trên |
| Kính bị dán, không di chuyển | Khi nhấn công tắc, không có phản hồi nào | Motor cháy, dây điện đứt, công tắc “dead” |
| Rung lắc mạnh khi vận hành | Kính rung lên xuống liên tục, tiếng “bập bập” | Cảm biến vị trí lỗi, công tắc giới hạn không ngắt |
| Mùi cháy từ cửa | Khi motor quá tải, dây cuộn có thể cháy | Motor quá tải, dây điện chập |
| Đèn chỉ báo lỗi (trong các mẫu có hệ thống chẩn đoán) | Đèn “door” hoặc “window” bật sáng | ECU phát hiện lỗi sensor hoặc motor |
Nếu gặp một trong các triệu chứng trên, bạn nên không nên ép mạnh công tắc, tránh gây hư hỏng thêm cho motor và bộ regulator.
5. Quy trình kiểm tra và chẩn đoán chi tiết
5.1. Kiểm tra ngoại quan
- Kiểm tra trạng thái kính: Đảm bảo không có vết nứt, trầy xước gây cản trở khi lên/đi xuống.
- Kiểm tra ốc vít và bản lề: Dùng tua vít, mở nắp cửa để xem ốc vít có bị lỏng không, đặc biệt là các ốc gắn regulator.
- Kiểm tra dấu ẩm, rỉ sét trên thanh dẫn và khung cửa. Nếu có, cần làm sạch và bôi trơn.
5.2. Kiểm tra công tắc và mạch điện
Có thể bạn quan tâm: Giới Thiệu Ô Tô Toyota Mới: Đột Phá Công Nghệ, Thiết Kế Và Trải Nghiệm Lái Xe Thế Hệ Mới
- Dùng multimeter: Đặt chế độ đo điện trở (Ω) và kiểm tra điện trở giữa các chân của công tắc khi nhấn và khi không nhấn. Giá trị phải gần 0 Ω (kết nối) khi nhấn và vô cùng (không kết nối) khi thả.
- Kiểm tra nguồn 12V trên dây cấp điện của motor: Kết nối đầu dò đa năng vào dây nguồn và dây mặt đất tại motor. Khi công tắc được nhấn, điện áp phải đạt 12 ± 0.5V. Nếu điện áp giảm đáng kể, có thể dây bị ăn mòn hoặc công tắc hỏng.
5.3. Kiểm tra motor
- Kiểm tra dòng điện: Dùng clamp meter (đo dòng) để đo dòng tiêu thụ khi motor hoạt động. Motor bình thường tiêu thụ khoảng 3‑5A. Nếu dòng quá cao (>7A), motor đang gặp quá tải; nếu quá thấp (<2A), motor có thể bị cháy cuộn.
- Kiểm tra âm thanh: Nghe tiếng motor khi hoạt động. Nếu có tiếng “cắn” hoặc “cửa sổ kêu rít”, có thể bánh răng giảm tốc đã mòn.
5.4. Kiểm tra regulator (cáp, bánh răng, pulley)
- Tháo cánh cửa (đảm bảo phanh xe đã được kích hoạt, pin rút ra 10‑15 phút).
- Kiểm tra dây cáp: Kéo nhẹ, xem có bị chùng, gãy, hoặc có vết rỉ không.
- Kiểm tra bánh răng: Xem các răng có bị mòn, gãy, hoặc có mảnh vụn kim loại.
- Kiểm tra độ căng: Dây cáp phải có độ căng vừa phải, không quá lỏng hoặc quá căng.
5.5. Kiểm tra cảm biến vị trí và công tắc giới hạn
- Sử dụng máy chẩn đoán OBD2 (nếu xe có module quản lý cửa). Đọc các mã lỗi liên quan đến “window” (thường là P0xxx).
- Kiểm tra công tắc giới hạn bằng cách thao tác tay: Khi kính đạt vị trí tối đa, công tắc phải “click” và ngắt nguồn. Nếu không nghe tiếng “click”, công tắc có thể hỏng.
5.6. Kiểm tra bôi trơn và độ mòn của guide rails
- Xịt silicone lên các thanh dẫn và khớp kim loại. Nếu thấy tiếng kẹt giảm sau khi bôi trơn, thì nguyên nhân chính là thiếu bôi trơn.
- Kiểm tra độ rỉ: Nếu có vết rỉ, dùng giấy nhám mịn (2000 grit) nhẹ nhàng chà nhám, sau đó sơn lại lớp phủ chống rỉ.
6. Hướng dẫn thay thế và sửa chữa các bộ phận chính
6.1. Thay thế regulator (cáp)
Dụng cụ cần chuẩn bị:
- Bộ tua vít (Phillips, Torx)
- Kìm, kéo cáp
- Bộ dụng cụ nâng cửa (door panel removal tool)
- Dây cáp thay thế chính hãng hoặc chất lượng tương đương
- Dầu silicone hoặc grease chuyên dụng
Quy trình:
- Ngắt nguồn pin: Rút cáp âm, chờ 10‑15 phút để các hệ thống điện hết năng lượng.
- Tháo cánh cửa: Dùng dụng cụ gỡ panel để tháo nắp cửa, cẩn thận không làm đứt dây điện.
- Tháo motor: Tháo ốc giữ motor, rút dây điện ra.
- Tháo regulator cũ: Tháo các ốc giữ regulator vào khung cửa, tháo dây cáp ra khỏi pulley và các chốt.
- Lắp regulator mới: Gắn cáp mới vào pulley, căng đúng độ (thông thường, khi kéo cáp, nó sẽ tự căng). Đảm bảo không có vòng xoắn hoặc chồng lên nhau.
- Lắp motor lại: Gắn motor vào vị trí, kết nối dây điện.
- Lắp nắp cửa: Đặt lại panel, siết chặt các ốc.
- Kiểm tra: Kết nối pin, thử mở/đóng kính vài lần để chắc chắn hoạt động mượt mà.
6.2. Thay thế motor
Dụng cụ:
- Bộ tua vít, kìm, búa rubber
- Đầu cắm hàn (nếu cần hàn lại dây)
Quy trình:
- Thực hiện các bước 1‑2 như trên để tháo nắp cửa.
- Tháo ốc giữ motor, rút dây điện bằng cách nắm đầu cáp và kéo nhẹ.
- Kiểm tra dây điện, nếu có dấu hiệu ăn mòn, làm sạch hoặc thay thế.
- Gắn motor mới vào vị trí, siết chặt ốc.
- Kết nối lại dây điện, kiểm tra điện áp bằng multimeter.
- Lắp lại nắp cửa và kiểm tra hoạt động.
6.3. Thay công tắc và limit switch
- Công tắc tay lái: Thường được gắn dưới vô-lăng, mở nắp vô-lăng, rút công tắc cũ, cắm công tắc mới.
- Công tắc trong cửa: Tháo nắp cửa, tìm vị trí công tắc (thường gần motor), tháo dây điện và gắn công tắc mới.
- Limit switch: Thường là một “cánh” kim loại gắn trên regulator, có ốc vít điều chỉnh độ nhạy. Nếu hỏng, thay toàn bộ bộ phận regulator là cách an toàn nhất.
6.4. Bôi trơn và xử lý rỉ
Có thể bạn quan tâm: Giới Thiệu Xe Toyota Wigo Mt: Sự Lựa Chọn Hoàn Hảo Cho Người Mới Bắt Đầu Và Gia Đình Nhỏ
- Bôi trơn: Xịt silicone lên toàn bộ thanh dẫn, dây cáp, bánh răng. Đối với các bộ phận kim loại, dùng grease lithium để tăng độ bám dính.
- Xử lý rỉ: Dùng giấy nhám mịn chà nhẹ, sau đó lau sạch bằng dung dịch rửa kim loại, phủ lại lớp sơn chống rỉ.
6.5. Kiểm tra lại mọi kết nối
Sau khi hoàn thành các công việc trên, thực hiện kiểm tra toàn diện:
- Đóng/mở kính ít nhất 5 lần, lắng nghe tiếng ồn, cảm nhận độ mượt.
- Kiểm tra công tắc ở cả tay lái và cánh cửa, đảm bảo chúng đồng bộ.
- Đặt xe trên mặt phẳng, bật hệ thống khóa trẻ em và kiểm tra lại.
- Kiểm tra lại các ốc vít và phụ kiện đã siết chặt để tránh rung động.
7. Bảo dưỡng định kỳ để ngăn ngừa “glass lift contact”
| Thời gian | Hành động bảo dưỡng | Lý do |
|---|---|---|
| Mỗi 6.000 – 10.000 km (hoặc 6 tháng) | Kiểm tra độ căng cáp, bôi trơn guide rails | Ngăn ma sát, giảm mài mòn |
| Mỗi 20.000 km | Kiểm tra công tắc, dây điện, cảm biến vị trí | Phát hiện sớm hỏng mạch |
| Mỗi 30.000 km | Tháo nắp cửa, kiểm tra độ mòn regulator, motor | Thay bộ phận hao mòn trước khi hỏng nghiêm trọng |
| Mỗi năm | Kiểm tra và sơn lại lớp bảo vệ chống rỉ trên khung cửa | Ngăn ăn mòn, duy trì độ bền |
| Khi gặp thời tiết khắc nghiệt (mùa mưa bão, nhiệt độ dưới 0°C) | Kiểm tra lại bôi trơn, dùng chất bảo vệ chống đông cho silicone | Đảm bảo hoạt động trơn tru trong môi trường khắc nghiệt |
Lưu ý: Khi thực hiện bảo dưỡng, luôn đảm bảo an toàn – rút pin, dùng găng tay bảo vệ và tránh dùng dụng cụ kim loại mạnh gây trầy xước bề mặt.
8. Khi nào nên đưa xe tới garage chuyên nghiệp?
Mặc dù các bước trên có thể tự thực hiện tại nhà, nhưng có một số trường hợp cần đến trung tâm bảo dưỡng:
- Motor hoặc regulator bị cháy nặng – cần thay mới bộ phận và kiểm tra toàn bộ hệ thống điện.
- Mất hoàn toàn tín hiệu điện – có thể là vấn đề với ECU hoặc dây điện chính.
- Có mã lỗi OBD2 liên quan đến cửa – cần chẩn đoán bằng thiết bị chuyên dụng.
- Không có kinh nghiệm – việc tháo rời cánh cửa mà không có công cụ phù hợp có thể làm hỏng các cảm biến và dây điện.
Trong trường hợp này, việc đưa xe tới đại lý Toyota hoặc garage uy tín sẽ giúp tiết kiệm thời gian, chi phí và tránh gây hư hỏng thêm.
9. Tổng kết
“Glass lift contact” trên Toyota Camry 2001 không phải là một vấn đề hiếm gặp, nhưng nếu biết nguyên nhân, triệu chứng và cách khắc phục, bạn hoàn toàn có thể tự mình xử lý mà không cần phải đưa xe tới garage mỗi lần. Các bước quan trọng bao gồm:
- Kiểm tra ngoại quan, công tắc và nguồn điện.
- Đánh giá trạng thái của motor, regulator và dây cáp.
- Thay thế hoặc bôi trơn các bộ phận hao mòn.
- Thực hiện bảo dưỡng định kỳ để ngăn ngừa tái phát.
Hy vọng bài viết đã cung cấp cho bạn một cẩm nang toàn diện về “glass lift contact” trên Toyota Camry 2001. Hãy áp dụng các kiến thức này một cách cẩn thận, luôn đặt an toàn lên hàng đầu, và chiếc Camry của bạn sẽ luôn vận hành mượt mà, an toàn suốt nhiều năm tiếp theo.
Chúc bạn thành công!
