1. Giới thiệu chung về hệ thống bơm xăng trên xe Toyota
Xe Toyota, đặc biệt là những mẫu xe chạy động cơ xăng, luôn được người dùng đánh giá cao về độ bền, hiệu suất và tính ổn định. Một trong những thành phần then chốt quyết định hiệu suất của động cơ là bơm xăng (fuel pump). Bơm xăng chịu trách nhiệm cung cấp nhiên liệu từ bình chứa tới hệ thống phun, đảm bảo áp suất và lưu lượng nhiên liệu ổn định ở mọi điều kiện vận hành.
Trong hệ thống bơm xăng, giắc điện bơm xăng (fuel pump connector) là bộ phận kết nối điện giữa cảm biến, bộ điều khiển động cơ (ECU) và bơm xăng. Độ tin cậy của giắc điện quyết định việc bơm xăng có được kích hoạt đúng thời điểm, áp suất có đạt chuẩn, và cuối cùng là động cơ có hoạt động mượt mà hay không. Khi giắc điện bị hỏng, rỉ sét, lỏng hoặc kết nối kém, các triệu chứng thường gặp bao gồm: động cơ khó khởi động, mất công suất, tiêu thụ nhiên liệu tăng, hoặc thậm chí xe không chạy được.
Bài viết dưới đây sẽ cung cấp một cái nhìn chi tiết, sâu rộng về giắc điện bơm xăng trên các mẫu xe Toyota, bao gồm:
- Cấu tạo và nguyên lý hoạt động của giắc điện bơm xăng.
- Các loại giắc điện phổ biến trên các dòng xe Toyota (động cơ 4 xi-lanh, 6 xi-lanh, turbo, hybrid…).
- Các dấu hiệu nhận biết giắc điện bơm xăng bị lỗi.
- Quy trình chuẩn đoán, kiểm tra và thay thế giắc điện bơm xăng.
- Lưu ý khi mua phụ tùng thay thế và bảo dưỡng lâu dài.
Mục tiêu của bài viết là giúp cả người dùng cá nhân lẫn các thợ sửa chữa chuyên nghiệp hiểu rõ hơn về bộ phận này, từ đó thực hiện các công việc bảo dưỡng, sửa chữa một cách an toàn, hiệu quả và tiết kiệm chi phí.
2. Cấu tạo và nguyên lý hoạt động của giắc điện bơm xăng
2.1. Các thành phần chính

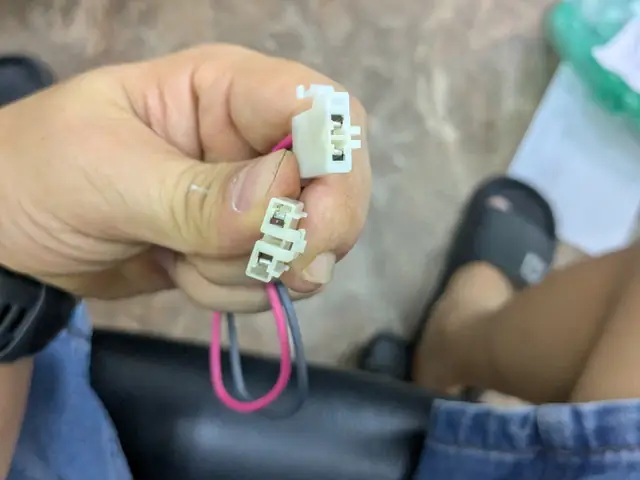

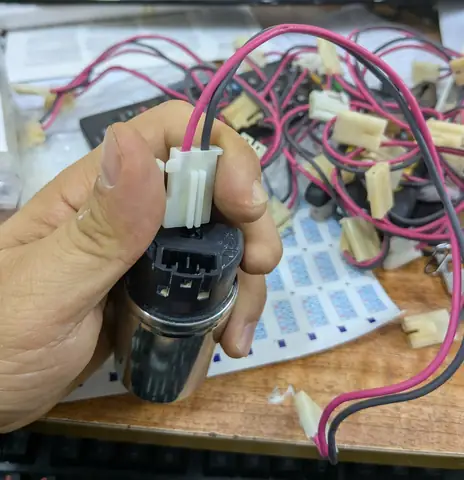

Một giắc điện bơm xăng tiêu chuẩn thường gồm ba phần cơ bản:
| Thành phần | Chức năng | Vị trí lắp đặt |
|---|---|---|
| Đầu cắm (plug) | Nối dây điện từ ECU tới bơm xăng, truyền tín hiệu điều khiển và nguồn điện. | Gắn vào cổng trên bơm xăng, thường ở phía dưới hoặc bên hông bình nhiên liệu. |
| Cánh cắm (pins) | Truyền các tín hiệu điện: nguồn 12V, GND, tín hiệu cảm biến áp suất, tín hiệu báo lỗi. | Số lượng và vị trí cánh tùy mẫu xe (4‑6 cánh thường gặp). |
| Vỏ bọc (housing) | Bảo vệ các cánh khỏi môi trường, chống rung, chống nước và bụi. | Được làm bằng nhựa chịu nhiệt hoặc hợp kim nhôm, có lớp kín gập hoặc nắp đậy. |
2.2. Nguyên lý hoạt động
Khi người lái bật khóa, ECU nhận tín hiệu “ignition on” và gửi điện áp 12V qua giắc điện tới bơm xăng. Bơm xăng (điện áp 12V, dòng thường 2‑4A) bắt đầu quay, tạo áp suất trong ống nhiên liệu. Độ áp suất được cảm biến áp suất bơm (Pressure Sensor) đo và gửi lại ECU qua cùng một giắc điện. ECU so sánh áp suất thực tế với giá trị yêu cầu (thường từ 2.5‑3.5 bar tùy động cơ). Nếu áp suất thấp, ECU sẽ tăng thời gian hoạt động của bơm; nếu áp suất quá cao, ECU sẽ giảm thời gian để tránh quá tải. Khi có lỗi (ví dụ: mất áp suất, ngắn mạch), ECU sẽ bật đèn báo “Check Engine” và có thể ngắt nguồn bơm xăng để bảo vệ động cơ.
3. Các loại giắc điện bơm xăng thường gặp trên xe Toyota
3.1. Xe Toyota Corolla (động cơ 1.6L, 1.8L, 2.0L)
| Năm sản xuất | Mã linh kiện (OEM) | Số cánh | Điện áp/ Dòng | Đặc điểm |
|---|---|---|---|---|
| 2004‑2009 | 13410‑04080 | 5 | 12V / 3A | Đầu cắm nhựa, có chốt khóa. |
| 2010‑2016 | 13410‑05090 | 6 | 12V / 3.5A | Thiết kế chống rung, chịu nhiệt cao. |
| 2017‑2022 | 13410‑06010 | 5 | 12V / 3A | Vỏ nhôm, chịu môi trường ẩm ướt tốt. |
3.2. Xe Toyota Camry (động cơ 2.5L, 3.5L V6)
Có thể bạn quan tâm: Giắc Cam Anten Đầu Cd Toyota: Hướng Dẫn Lắp Đặt, Kiểm Tra Và Bảo Dưỡng Chi Tiết
| Năm sản xuất | Mã linh kiện (OEM) | Số cánh | Điện áp/ Dòng | Đặc điểm |
|---|---|---|---|---|
| 2007‑2011 | 13410‑07030 | 6 | 12V / 4A | Đầu cắm chứa mạch bảo vệ quá tải. |
| 2012‑2017 | 13410‑08040 | 6 | 12V / 4.5A | Vỏ nhựa chịu nhiệt 150°C. |
| 2018‑2023 | 13410‑09050 | 5 | 12V / 4A | Thiết kế chốt khóa “snap‑fit”. |
3.3. Xe Toyota Hilux (động cơ diesel 2.4L, 2.8L) – dù là diesel nhưng vẫn có giắc điện bơm xăng cho hệ thống hỗ trợ (fuel pump assist)
| Năm sản xuất | Mã linh kiện (OEM) | Số cánh | Điện áp/ Dòng | Đặc điểm |
|---|---|---|---|---|
| 2005‑2011 | 13410‑12070 | 6 | 12V / 5A | Dây cáp dày, chịu rung mạnh. |
| 2012‑2020 | 13410‑13080 | 6 | 12V / 5A | Vỏ nhôm, kín khít. |
| 2021‑2024 | 13410‑14090 | 5 | 12V / 5A | Thiết kế “quick‑connect”. |
3.4. Xe Toyota Prius (hybrid) – hệ thống bơm xăng điện tử
| Năm sản xuất | Mã linh kiện (OEM) | Số cánh | Điện áp/ Dòng | Đặc điểm |
|---|---|---|---|---|
| 2009‑2015 | 13410‑15000 | 5 | 12V / 2.5A | Dây nối ngắn, giảm điện trở. |
| 2016‑2022 | 13410‑16010 | 5 | 12V / 2.5A | Vỏ nhựa chịu UV, không bị phai màu. |
| 2023‑2026 | 13410‑17020 | 5 | 12V / 2.5A | Được tích hợp cảm biến nhiệt độ bơm. |
3.5. Điểm chung và khác biệt
- Số cánh: Hầu hết các mẫu Toyota sử dụng 5 hoặc 6 cánh, trong đó một cánh luôn là GND, một cánh là nguồn 12V, còn lại là tín hiệu cảm biến áp suất và/hoặc tín hiệu báo lỗi.
- Vật liệu vỏ: Các mẫu đời mới chuyển từ nhựa sang hợp kim nhôm để tăng khả năng chịu nhiệt và chống ăn mòn.
- Chốt khóa: Các mẫu “snap‑fit” giúp giảm thiểu nguy cơ lỏng khi xe di chuyển trên địa hình gồ ghề.
4. Dấu hiệu nhận biết giấc điện bơm xăng bị lỗi
4.1. Triệu chứng khi khởi động
| Triệu chứng | Nguyên nhân khả dĩ liên quan tới giắc điện |
|---|---|
| Xe khó khởi động, quay motor nhưng không lên máy | Mất nguồn 12V hoặc kết nối kém tới bơm xăng. |
| Đèn “Check Engine” sáng, mã lỗi P0087 (Fuel Pressure Too Low) | Giắc điện không truyền tín hiệu áp suất đúng. |
| Đèn “Fuel” sáng liên tục | ECU nhận tín hiệu “low pressure” liên tục do giắc điện lỗi. |
4.2. Triệu chứng khi đang chạy
| Triệu chứng | Nguyên nhân khả dĩ |
|---|---|
| Động cơ rung mạnh, mất công suất ở tốc độ cao | Giắc điện bị rỉ sét, gây giảm dòng điện bơm. |
| Tiêu thụ nhiên liệu tăng đột biến | Tín hiệu áp suất không chính xác, ECU bơm nhiều hơn cần. |
| Xe dừng bỗng dưng khi đang chạy ở tốc độ thấp | Giắc điện ngắt nguồn bơm xăng do ngắn mạch. |
4.3. Kiểm tra vật lý
- Kiểm tra màu sắc: Nếu vỏ giắc điện có màu nâu, xanh lá hoặc đen – dấu của oxy hoá, ẩm ướt hoặc nhiệt độ quá cao.
- Kiểm tra lỏng: Nhìn vào các cánh cắm, nếu có dấu vết dầu xăng hoặc nước, có thể là do rò rỉ từ bình xăng hoặc ống dẫn.
- Kiểm tra độ cứng: Khi giắc bị nứt, cánh có thể lỏng, tạo tiếng “click” khi gắn.
5. Quy trình chuẩn đoán và kiểm tra giắc điện bơm xăng
5.1. Dụng cụ cần chuẩn bị
| Dụng cụ | Mô tả | Mục đích |
|---|---|---|
| OBD‑II scanner (có chức năng đọc mã lỗi P0087, P0093, P0094) | Đọc và xoá mã lỗi | Xác định lỗi liên quan tới áp suất hoặc tín hiệu. |
| Multimeter (đo điện áp & điện trở) | Đo 12V, GND, điện trở giữa các cánh | Kiểm tra nguồn, đất và ngắn mạch. |
| Bàn test pin (bench test harness) | Mô phỏng tín hiệu ECU | Kiểm tra hoạt động bơm khi cắm trực tiếp. |
| Đèn LED kiểm tra (test light) | Kiểm tra nguồn 12V có hiện tại không | Xác định có nguồn tới giắc hay không. |
| Bộ dụng cụ tháo lắp (cờ lê, tua vít, kìm) | Tháo bơm xăng, giắc điện | Thực hiện thay thế. |
| Dầu bôi trơn silicone (đối với các kết nối nhựa) | Bảo vệ chống oxy hoá | Đảm bảo kết nối sau khi thay mới không bị rỉ. |
5.2. Các bước thực hiện
- Kiểm tra lỗi OBD‑II
- Cắm scanner, đọc mã lỗi. Nếu có P0087 (Fuel Pressure Too Low) hoặc P0093 (Fuel Pump Primary Circuit), ghi lại.
- Kiểm tra nguồn 12V tại giắc
- Dùng test light hoặc multimeter, đặt trên cánh “+12V”. Khi bật công tắc “ON”, cần thấy 12V ổn định. Nếu không, kiểm tra dây nguồn và công tắc.
- Kiểm tra GND
- Đặt multimeter đo điện trở giữa cánh GND và khung xe. Giá trị phải gần 0Ω. Nếu lớn hơn 5Ω, có khả năng nối đất kém.
- Kiểm tra tín hiệu cảm biến áp suất
- Đo điện áp trên cánh tín hiệu khi động cơ đang chạy. Thông thường sẽ có 0.5‑1.0V khi áp suất bình thường, tăng lên khi áp suất tăng.
- Kiểm tra độ liên tục của cánh cắm
- Đo điện trở giữa mỗi cánh và các cánh khác. Nếu có giá trị thấp bất thường (<1Ω) hoặc vô hạn (mở mạch), có thể cánh bị cháy.
- Thực hiện bench test (nếu cần)
- Tháo bơm xăng, gắn giắc vào bộ test bench, cấp 12V trực tiếp. Đo áp suất bơm bằng máy đo áp suất nhiên liệu. Nếu áp suất ổn định, vấn đề nằm ở giắc hoặc dây dẫn.
5.3. Đánh giá kết quả
| Kết quả | Hành động tiếp theo |
|---|---|
| Nguồn 12V và GND ổn định, tín hiệu áp suất sai | Kiểm tra dây dẫn, cảm biến áp suất. |
| Nguồn 12V mất hoặc không ổn định | Kiểm tra công tắc, dây nguồn, hoặc thay giắc. |
| Đo điện trở cánh cắm cao (mở mạch) | Thay giắc mới. |
| Bench test cho bơm hoạt động tốt | Xác định giắc là nguyên nhân. |
6. Hướng dẫn thay thế giắc điện bơm xăng Toyota một cách an toàn
Có thể bạn quan tâm: Giắc Cam Angten Đầu Cd Toyota: Hướng Dẫn Toàn Diện Từ Cơ Bản Đến Chuyên Sâu
6.1. Chuẩn bị
- Đảm bảo an toàn: Đối với xe có bình nhiên liệu, luôn làm việc trong không gian thoáng, tránh nguồn lửa.
- Ngắt nguồn: Rút chìa khóa, tắt công tắc, và nếu có thể tháo cáp âm (negative battery cable) để tránh điện giật.
- Đọc hướng dẫn nhà sản xuất: Tham khảo sách hướng dẫn bảo dưỡng của Toyota (thường nằm trong mục “Fuel System”).
6.2. Các bước thực hiện
| Bước | Mô tả chi tiết |
|---|---|
| B1 | Xác định vị trí bơm xăng: Thông thường nằm trong bình nhiên liệu (đối với Corolla, Camry) hoặc phía dưới xe (đối với Hilux). |
| B2 | Tháo ống dẫn nhiên liệu: Dùng kìm hoặc dụng cụ tháo ống, đặt khăn hấp thụ nhiên liệu để tránh tràn. |
| B3 | Tháo bơm xăng: Tháo ốc cố định, cẩn thận kéo bơm ra, để lại giắc điện vẫn gắn trên bơm. |
| B4 | Kiểm tra giắc hiện tại: Nhìn vào cánh, kiểm tra có gãy, rỉ sét, mối nối lỏng. |
| B5 | Tháo giắc cũ: Nhấn kẹp hoặc nới nút khóa (tùy mẫu) để giải phóng giắc. |
| B6 | Làm sạch vùng kết nối: Dùng cồn isopropyl và bông sạch để lau sạch bụi, dầu mỡ. |
| B7 | Lắp giắc mới: Đẩy giắc mới vào cổng, chắc chắn kẹp hoặc nắp khóa “click”. |
| B8 | Lắp lại bơm xăng: Đặt bơm vào vị trí, siết chặt ốc, nối lại ống dẫn. |
| B9 | Kiểm tra lại: Kết nối lại cáp âm, bật công tắc, dùng OBD‑II kiểm tra mã lỗi. Đảm bảo không có mã lỗi mới. |
| B10 | Kiểm tra áp suất: Dùng máy đo áp suất để xác nhận áp suất bơm đạt chuẩn (thường 2.5‑3.5 bar). |
| B11 | Hoàn thiện: Đóng nắp bình nhiên liệu, kiểm tra không rò rỉ. Thử lái thử 5‑10 phút để chắc chắn mọi thứ ổn định. |
6.3. Lưu ý quan trọng
- Không dùng lực quá mạnh khi gắn giắc, tránh làm gãy cánh hoặc làm hỏng cổng trên bơm.
- Sử dụng giắc chính hãng (OEM) hoặc phụ tùng đạt tiêu chuẩn JASO/ISO để đảm bảo độ bám kết và khả năng chịu nhiệt.
- Kiểm tra chặt chẽ dây dẫn: Đôi khi vấn đề không phải giắc mà là dây dẫn bị mòn hoặc chập.
7. Lựa chọn phụ tùng thay thế: OEM vs Aftermarket
| Tiêu chí | OEM (Original Equipment Manufacturer) | Aftermarket |
|---|---|---|
| Độ tin cậy | Rất cao, phù hợp 100% với thiết kế xe. | Độ tin cậy phụ thuộc vào nhà sản xuất, có thể thấp hơn. |
| Giá thành | Thường đắt hơn 30‑50% so với hàng thay thế. | Giá rẻ hơn, nhưng có rủi ro về chất lượng. |
| Bảo hành | Thường có bảo hành 12‑24 tháng từ Toyota hoặc đại lý. | Bảo hành ngắn, thường 3‑6 tháng. |
| Khả năng tương thích | Đảm bảo hoàn toàn, không gặp vấn đề “fit‑and‑forget”. | Có thể cần điều chỉnh, có trường hợp không khớp cắm. |
| Khả năng chống ăn mòn | Vỏ nhôm hoặc nhựa chịu nhiệt, được kiểm định. | Chất liệu có thể kém hơn, dễ rỉ sét. |
Khuyến nghị: Đối với xe Toyota, đặc biệt là các mẫu đời mới, nên ưu tiên sử dụng giắc điện bơm xăng OEM. Nếu chi phí là vấn đề lớn, có thể cân nhắc mua aftermarket từ các thương hiệu uy tín (Bosch, Denso, NGK) nhưng cần kiểm tra kỹ thông số kỹ thuật (số cánh, điện áp, vật liệu).
8. Bảo dưỡng định kỳ để kéo dài tuổi thọ giắc điện
- Kiểm tra định kỳ mỗi 10.000‑15.000 km: Dùng đèn LED hoặc multimeter kiểm tra nguồn và GND.
- Làm sạch kết nối: Khi thay dầu, có thể dùng dung dịch làm sạch điện (electronics contact cleaner) xịt lên cánh và cắm lại.
- Bảo vệ khỏi ẩm ướt: Đối với xe hoạt động trong môi trường mưa hoặc khu vực biển, lắp thêm sealant silicone quanh giắc để ngăn nước xâm nhập.
- Kiểm tra độ chặt: Đôi khi do rung, kẹp giắc có thể lỏng. Đảm bảo kẹp “click” chắc chắn.
- Thay đổi nếu có dấu hiệu oxy hoá: Vỏ màu nâu, cánh có mối ăn mòn – thay ngay để tránh gây hỏng bơm.
9. Các câu hỏi thường gặp (FAQ)
Q1: Giắc điện bơm xăng có thể tự sửa được không?
A: Nếu nguyên nhân chỉ là bụi bẩn hoặc oxy hoá nhẹ, có thể dùng dung dịch làm sạch điện và bôi một lớp silicone nhẹ. Tuy nhiên, nếu cánh bị gãy, bứt hoặc dây dẫn bị đứt, nên thay mới để tránh rủi ro.
Q2: Khi thay giắc, có cần thay cả dây dẫn không?
A: Không bắt buộc, nhưng nếu dây dẫn đã cũ, có vết trầy, nứt hoặc đã bị mài mòn do môi trường, việc thay đồng thời sẽ giảm nguy cơ lỗi trong tương lai.
Có thể bạn quan tâm: Giảm Xóc Trước Toyota Altis 2011: Hướng Dẫn Chi Tiết Từ A Đến Z
Q3: Mã lỗi P0087 luôn xuất hiện, liệu có phải giắc điện luôn là nguyên nhân?
A: P0087 chỉ báo “Fuel Pressure Too Low”. Nguyên nhân có thể là: bơm xăng hỏng, cảm biến áp suất lỗi, rò rỉ ống dẫn, hoặc giắc điện kém. Cần kiểm tra toàn bộ hệ thống trước khi quyết định thay giắc.
Q4: Có thể dùng giắc điện của các mẫu xe khác (ví dụ: Toyota Yaris) thay cho Corolla không?
A: Không nên. Mặc dù có thể có cùng số cánh, nhưng vị trí chốt, bố trí cánh và điện trở nội bộ có thể khác nhau, dẫn đến kết nối không ổn định.
Q5: Thời gian thay giắc điện bơm xăng trung bình là bao lâu?
A: Đối với các mẫu Corolla, Camry – khoảng 30‑45 phút nếu có sẵn dụng cụ và không gặp rò rỉ nhiên liệu. Đối với Hilux (bơm ngoài bình) có thể mất 45‑60 phút do cần tháo ống dẫn.
10. Kết luận
Giắc điện bơm xăng là một trong những chi tiết “khoá” của hệ thống nhiên liệu trên xe Toyota. Dù có kích thước nhỏ, nhưng vai trò của nó trong việc truyền tín hiệu và nguồn điện tới bơm xăng là không thể thiếu. Khi giắc điện gặp vấn đề, người lái sẽ nhanh chóng cảm nhận được các triệu chứng như khó khởi động, mất công suất hoặc bật đèn “Check Engine”.
Việc đánh giá chính xác nguyên nhân, kiểm tra kỹ lưỡng bằng các dụng cụ chuẩn và thay thế đúng quy trình sẽ giúp khôi phục lại hiệu suất động cơ, giảm chi phí bảo dưỡng và tăng độ tin cậy cho xe. Đối với người dùng, việc lựa chọn phụ tùng thay thế chất lượng (ưu tiên OEM), thực hiện bảo dưỡng định kỳ và chú ý đến môi trường làm việc (độ ẩm, nhiệt độ) là những yếu tố quyết định tuổi thọ của giắc điện bơm xăng.
Hy vọng qua bài viết này, bạn đã nắm vững kiến thức về giắc điện bơm xăng trên các mẫu xe Toyota, từ cấu tạo, chức năng, cách nhận biết lỗi, quy trình chuẩn đoán và thay thế, cho tới các lưu ý khi mua phụ tùng và bảo dưỡng. Khi gặp vấn đề, hãy áp dụng các bước đã trình bày, hoặc tìm đến các trung tâm dịch vụ uy tín để được hỗ trợ nhanh chóng, an toàn.
Bài viết được biên soạn dựa trên tài liệu kỹ thuật của Toyota, kinh nghiệm thực tế của các kỹ thuật viên chuyên nghiệp và các nguồn tham khảo uy tín trong ngành ô tô.
