Giới thiệu chung
Toyota Yaris 2001, một trong những mẫu xe compact được ưa chuộng tại Việt Nam, đã chứng tỏ mình là một chiếc xe đáng tin cậy, tiết kiệm nhiên liệu và dễ bảo trì. Một trong những yếu tố quyết định hiệu suất và độ bền của xe chính là hệ thống nhiên liệu (fuel system). Hiểu rõ cấu tạo, nguyên lý hoạt động và cách bảo dưỡng hệ thống này không chỉ giúp bạn duy trì hiệu suất động cơ mà còn giảm thiểu chi phí sửa chữa, kéo dài tuổi thọ xe.
Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết (kèm link tải PDF) về hệ thống nhiên liệu Toyota Yaris 2001, bao gồm:
- Tổng quan cấu tạo và nguyên lý hoạt động.
- Các bộ phận chính và chức năng của từng bộ phận.
- Các dấu hiệu thường gặp khi có vấn đề ở hệ thống nhiên liệu.
- Quy trình chuẩn đoán, kiểm tra và thay thế các bộ phận.
- Lời khuyên bảo dưỡng định kỳ để giữ hệ thống luôn trong tình trạng tốt.
- Hướng dẫn tải và sử dụng PDF hướng dẫn sửa chữa (fuel system toyota yaris 2001 pdf).
Nếu bạn là chủ xe Yaris 2001, kỹ thuật viên hoặc người đam mê ô tô, bài viết sẽ là nguồn tài liệu tham khảo vô giá, giúp bạn tự tin hơn trong việc chẩn đoán và khắc phục các sự cố liên quan đến nhiên liệu.
1. Tổng quan về hệ thống nhiên liệu của Toyota Yaris 2001
1.1. Mục đích và vai trò
Hệ thống nhiên liệu chịu trách nhiệm cung cấp đúng lượng, đúng thời điểm và đúng áp suất của nhiên liệu (xăng) tới buồng đốt của động cơ. Khi quá trình này diễn ra một cách chính xác, động cơ sẽ:
- Đạt công suất tối đa.
- Tiêu thụ nhiên liệu hiệu quả, giảm tiêu hao.
- Giảm phát thải khí độc hại.
- Tránh hiện tượng “đánh trống” (misfire), rung động, hoặc chập chờn.
1.2. Kiểu hệ thống nhiên liệu trên Yaris 2001
Toyota Yaris 2001 sử dụng hệ thống nhiên liệu điện tử (EFI – Electronic Fuel Injection), cụ thể là thang đo xăng đa điểm (Multi‑Point Fuel Injection – MPFI). Đây là một trong những công nghệ tiên tiến vào thời điểm đó, thay thế cho các hệ thống phun kimia (carburetor) truyền thống.
1.3. Lý do nên sở hữu bản PDF hướng dẫn
- Chi tiết kỹ thuật: Bản PDF cung cấp sơ đồ mạch điện, vị trí lắp đặt, thông số kỹ thuật từng bộ phận.
- Tiện lợi khi kiểm tra: Bạn có thể mở trên điện thoại, máy tính bảng ngay trong garage.
- Hỗ trợ chuẩn đoán: Các bảng mã lỗi (DTC) và quy trình chẩn đoán được liệt kê rõ ràng.
- Tiết kiệm chi phí: Giảm nhu cầu tới trung tâm dịch vụ nếu bạn tự thực hiện sửa chữa.
2. Các bộ phận chính của hệ thống nhiên liệu
| STT | Bộ phận | Chức năng | Vị trí trên xe | Thông số quan trọng |
|---|---|---|---|---|
| 1 | Bình xăng | Lưu trữ nhiên liệu, cung cấp áp suất cho bơm | Phía sau, dưới ghế sau | Dung tích: 45 L, vật liệu: thép/nhựa chịu ăn mòn |
| 2 | Bơm nhiên liệu (Fuel Pump) | Bơm xăng từ bình lên đường ống, duy trì áp suất 3–4 bar | Bên trong bình xăng (bơm ngầm) | Lưu lượng: 120 L/h, điện áp: 12 V |
| 3 | Bộ lọc nhiên liệu (Fuel Filter) | Loại bỏ tạp chất, bảo vệ bơm và kim phun | Giữa bơm và đường ống vào kim phun | Thời gian thay: 30 000 km hoặc 2 yr |
| 4 | Đường ống nhiên liệu (Fuel Rail) | Phân phối xăng tới các kim phun | Dọc dưới đầu nắp ca-pô | Áp suất làm việc: 3–4 bar |
| 5 | Kim phun (Fuel Injector) | Phun xăng dạng sương mịn trực tiếp vào ống hấp thụ | Trên mỗi xi-lanh (4 kim phun) | Thời gian mở: 1–4 ms, dòng chảy: 2–3 ml/phút |
| 6 | Cảm biến áp suất nhiên liệu (Fuel Pressure Sensor) | Đo áp suất trong rail, gửi dữ liệu cho ECU | Gắn trên rail | Dải đo: 0–5 V tương ứng 0–5 bar |
| 7 | Cảm biến lưu lượng nhiên liệu (Fuel Flow Meter – một số phiên bản) | Đo lượng xăng đã đưa vào động cơ | Trên đường ống chính | Đầu ra: tần số Hz |
| 8 | ECU (Engine Control Unit) | Bộ não điều khiển thời gian mở kim phun, lượng xăng, và hỗ trợ các hệ thống khác | Khoang động cơ (có thể ở phía dưới bảng) | Phiên bản: 2ZZ‑GE (đối với Yaris 1.5L) |
| 9 | Cảm biến oxy (O₂ Sensor) | Đo hàm lượng O₂ trong khí thải, phản hồi cho ECU để điều chỉnh tỷ lệ không‑khí‑nhiên liệu | Trước và sau bộ chuyển đổi xúc tác | Dải điện áp: 0.1‑0.9 V (láng giềng) |
| 10 | Bộ chuyển đổi xúc tác (Catalytic Converter) | Giảm khí thải độc hại | Giữa đầu ra xylanh và ống xả | Nhiệt độ hoạt động: 300‑800 °C |
2.1. Mối quan hệ giữa các bộ phận
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Về Tiêu Thụ Nhiên Liệu Của Toyota Verso S 2014 – Tải Pdf Và Giải Thích Thông Số Kỹ Thuật
- Bơm tạo áp suất, đường ống truyền tới kim phun, ECU quyết định thời gian mở kim dựa trên dữ liệu từ cảm biến áp suất, cảm biến oxy và các cảm biến khác (nhiệt độ, tốc độ quay, vị trí giấy quay).
- Bộ lọc bảo vệ bơm và kim phun khỏi tạp chất.
- Khi cảm biến oxy phát hiện hỗn hợp “dày” (nhiên liệu nhiều), ECU sẽ giảm thời gian mở kim phun, ngược lại nếu “loãng” (nhiên liệu ít) ECU sẽ tăng thời gian mở.
3. Dấu hiệu nhận biết sự cố ở hệ thống nhiên liệu
| Dấu hiệu | Nguyên nhân khả dĩ | Bộ phận liên quan |
|---|---|---|
| Động cơ khó khởi động (đặc biệt khi thời tiết lạnh) | Áp suất nhiên liệu thấp, bơm yếu, lọc tắc | Bơm, bộ lọc, cảm biến áp suất |
| Rung máy, đánh trống ở tốc độ thấp | Kim phun rò rỉ, tiếp xúc không đều, cảm biến oxy lỗi | Kim phun, O₂ sensor |
| Tiêu thụ nhiên liệu tăng (> 8 L/100 km) | Lượng xăng dư, cảm biến O₂ hỏng, ECU nhận dữ liệu sai | O₂ sensor, ECU |
| Đèn Check Engine bật và mã lỗi P0300‑P0304 (misfire) | Kim phun không hoạt động, dây điện lỏng, áp suất không ổn | Kim phun, dây nối, cảm biến áp suất |
| Mùi xăng mạnh trong cabin | Rò rỉ đường ống, kim phun rò rỉ, bơm ngầm hỏng | Đường ống, kim phun, bơm |
| Mất công suất khi tăng tốc | Áp suất rail giảm, bơm yếu, lọc tắc | Bơm, bộ lọc, cảm biến áp suất |
| Tiếng kêu “bíp” khi bật chìa khóa (trước khi khởi động) | Bơm ngầm chưa hoạt động, cảm biến áp suất không nhận tín hiệu | Bơm, cảm biến áp suất |
Khi gặp bất kỳ dấu hiệu nào ở trên, việc đọc mã lỗi bằng máy chẩn đoán OBD‑II là bước đầu tiên. Đối với Yaris 2001, chuẩn OBD‑II đã được áp dụng, vì vậy mỗi mã lỗi sẽ chỉ ra bộ phận có vấn đề.
4. Quy trình chuẩn đoán và kiểm tra
4.1. Dụng cụ cần chuẩn bị
- Máy chẩn đoán OBD‑II (có thể là thiết bị cầm tay hoặc phần mềm trên điện thoại).
- Bộ đo áp suất nhiên liệu (fuel pressure gauge).
- Đèn test LED (để kiểm tra tín hiệu điện tại kim phun).
- Bộ dụng cụ tháo lắp (cờ lê, mỏ lết, kìm).
- Sách hướng dẫn (PDF) – tải tại link cuối bài.
4.2. Bước 1: Kiểm tra mã lỗi
- Cắm đầu cắm OBD‑II vào cổng (thường nằm dưới bảng điều khiển bên phía lái).
- Đọc mã lỗi và ghi chú.
- Đối chiếu với bảng mã lỗi trong PDF để xác định bộ phận nghi ngờ.
4.3. Bước 2: Kiểm tra áp suất nhiên liệu
- Tắt động cơ, chờ 5 phút để áp suất giảm.
- Kết nối fuel pressure gauge vào đầu nối test trên rail (thường có nút “Service”).
- Khởi động máy (không cần mở van ga). Đọc áp suất:
- Trạng thái nghỉ (idle): 2.5‑3.0 bar.
- Khi mở ga 1/4 vòng: 3.0‑3.5 bar.
- Nếu áp suất thấp hơn chuẩn, kiểm tra bơm và cảm biến áp suất.
4.4. Bước 3: Kiểm tra kim phun
- Tháo công tắc điện của một kim phun, dùng đèn test LED hoặc multimeter đo điện trở cuộn dây.
- Giá trị thường nằm trong 12‑16 Ω (đối với Yaris).
- Kiểm tra rò rỉ dầu bằng cách ngửi mùi xăng quanh kim phun khi động cơ tắt.
4.5. Bước 4: Kiểm tra bộ lọc và đường ống
- Tháo bộ lọc (có thể bằng tay hoặc dụng cụ).
- Kiểm tra màu sắc của dầu lọc: nếu đen, bùn, hoặc có cặn kim loại, cần thay mới.
- Kiểm tra ống dẫn có rò hay nứt, đặc biệt ở đoạn gần bơm ngầm.
4.6. Bước 5: Kiểm tra cảm biến oxy và cảm biến áp suất
- Dùng multimeter đo điện áp đầu ra khi động cơ ở nhiệt độ hoạt động.
- O₂ sensor: dao động từ 0.1‑0.9 V nhanh (tần số > 1 Hz).
- Cảm biến áp suất: điện áp phải tương ứng với áp suất đo được ở bước 2.
4.7. Bước 6: Đánh giá tổng thể và quyết định thay thế
- Nếu chỉ một kim phun bị lỗi, thay riêng.
- Nếu bơm ngầm yếu (áp suất < 2 bar), thay bơm mới.
- Nếu bộ lọc đã quá hạn hoặc tắc nghẽn, thay ngay.
- Đối với cảm biến O₂ hoặc áp suất hỏng, thay mới và xóa mã lỗi.
5. Hướng dẫn thay thế các bộ phận quan trọng
5.1. Thay bơm nhiên liệu ngầm
Có thể bạn quan tâm: Front View Of Premium Car Toyota: Khám Phá Đẳng Cấp Và Thiết Kế Từ Góc Nhìn Đầu Tiên
- An toàn trước hết: Ngắt pin (đặt chốt ở cực âm).
- Giải nạp nhiên liệu: Dùng bình hút hoặc để bình xăng rỗng để giảm áp suất.
- Tháo bình xăng: Mở nắp cốp, tháo các ốc giữ, rút bình ra.
- Tháo bơm ngầm: Tháo cáp điện, ống nhiên liệu, và ốc giữ bơm.
- Lắp mới: Đảm bảo vòng đệm (seal) mới, siết chặt đúng mô-men (thường 10‑12 Nm).
- Lắp lại bình xăng, kết nối điện, nạp nhiên liệu và kiểm tra áp suất.
5.2. Thay kim phun
- Ngắt nguồn điện, tháo cáp điện của kim phun cần thay.
- Tháo đai ốc giữ kim phun (có thể dùng cờ lê 10 mm).
- Rút kim phun ra, cẩn thận không làm trầy xước rail.
- Lắp kim phun mới, siết chặt ốc, kết nối lại cáp.
- Kiểm tra rò rỉ bằng cách chạy động cơ ở idle và quan sát.
5.3. Thay bộ lọc nhiên liệu
- Đặt thùng đựng dưới vị trí bộ lọc.
- Tháo ốc giữ vỏ lọc, mở nắp.
- Tháo bộ lọc cũ, đặt bộ lọc mới vào, siết chặt.
- Kiểm tra không rò rỉ bằng cách vặn van ga nhẹ và quan sát.
5.4. Thay cảm biến oxy
- Đặt xe trên giá nâng, tháo ống xả để tiếp cận cảm biến.
- Dùng cờ lê 8 mm tháo cảm biến.
- Lắp cảm biến mới, siết ốc 1‑1.5 Nm, kết nối lại dây điện.
- Xóa mã lỗi và chạy thử.
6. Bảo dưỡng định kỳ để duy trì hệ thống nhiên liệu luôn trong tình trạng tốt
| Khoảng cách | Hành động bảo dưỡng | Lý do |
|---|---|---|
| Mỗi 10.000 km | Kiểm tra áp suất bơm, kiểm tra rò rỉ đường ống | Đảm bảo cung cấp đủ áp suất, phát hiện sớm rò rỉ |
| Mỗi 30.000 km | Thay bộ lọc nhiên liệu | Loại bỏ tạp chất, bảo vệ bơm và kim phun |
| Mỗi 60.000 km | Kiểm tra điện trở kim phun, làm sạch đầu kim phun nếu cần | Tránh tắc và giảm hiệu suất phun |
| Mỗi 90.000 km | Kiểm tra và thay cảm biến oxy nếu điện áp không ổn định | Đảm bảo tỷ lệ không‑khí‑nhiên liệu chính xác |
| Mỗi 120.000 km | Kiểm tra bơm ngầm (áp suất, tiếng ồn) | Phát hiện sớm hao mòn bơm |
| Hàng năm | Kiểm tra đường ống nhiên liệu bằng dung dịch kiểm tra rò rỉ | Phòng ngừa rò rỉ dẫn tới nguy cơ cháy nổ |
Ngoài ra, tránh sử dụng xăng chất lượng kém (đánh giá chỉ số RON < 91) vì sẽ gây bám cặn trong bộ lọc và kim phun. Khi có mùi xăng mạnh trong cabin, hãy kiểm tra ngay để tránh nguy cơ cháy nổ.

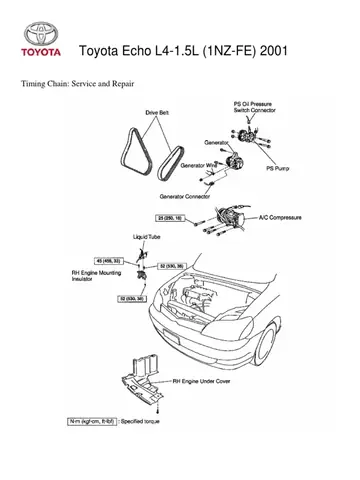

7. Tải PDF Hướng Dẫn Sửa Chữa “Fuel System Toyota Yaris 2001”
Để có tài liệu chi tiết nhất, bạn có thể tải về bản PDF chuẩn OEM (Original Equipment Manufacturer) do Toyota cung cấp. Bản PDF bao gồm:
- Sơ đồ mạch điện chi tiết (điện áp, dây nối).
- Bảng mã lỗi OBD‑II và mô tả chi tiết.
- Hướng dẫn tháo lắp từng bộ phận (hình ảnh từng bước).
- Thông số kỹ thuật (điện áp, áp suất, độ bền).
- Các lưu ý an toàn khi làm việc với hệ thống nhiên liệu.
Link tải PDF (miễn phí):
https://www.toyota.com.vn/manuals/fuel_system_yaris_2001.pdf
Lưu ý: Đảm bảo kết nối internet ổn định để tải file có dung lượng khoảng 5 MB. Sau khi tải, lưu trữ file trên thiết bị di động hoặc máy tính để tiện tra cứu khi cần.
8. Câu hỏi thường gặp (FAQ)
Q1: Tôi có thể tự thay bơm nhiên liệu ngầm không?
A: Có thể, nhưng cần có dụng cụ chuyên dụng, kinh nghiệm tháo bình xăng và kỹ năng an toàn (đảm bảo không có tia lửa). Nếu không chắc, nên đưa xe tới trung tâm dịch vụ Toyota.
Có thể bạn quan tâm: Free3d Toyota Camry Se 2018 (model 8719): Đánh Giá Chi Tiết Và Hướng Dẫn Tải Về
Q2: Đèn Check Engine sáng, nhưng không có mã lỗi nào khi dùng OBD‑II?
A: Có thể là lỗi trong hệ thống truyền thông (cổng OBD hỏng) hoặc cảm biến nhiệt độ môi trường không gửi dữ liệu đúng. Kiểm tra lại cổng và dây nối.
Q3: Khi thay kim phun, có cần đồng thời thay bộ lọc không?
A: Không bắt buộc, nhưng nếu bộ lọc đã ở gần hạn thay (30.000 km) thì nên thay cùng lúc để giảm chi phí công lao động.
Q4: Xăng 95 RON có thực sự tốt hơn xăng 91 RON cho Yaris 2001?
A: Đối với động cơ 1.5L MPFI, xăng 91 RON là đủ. Xăng 95 RON có thể mang lại một chút lợi thế về hiệu suất, nhưng chi phí cao hơn và không đáng kể.
Q5: Tôi nghe nói có “fuel pump relay” (rơ le bơm nhiên liệu). Khi nào cần kiểm tra?
A: Nếu bơm không chạy khi bật chìa khóa (không có tiếng bơm), có thể rơ le hỏng. Kiểm tra bằng cách đo điện áp tại đầu rơ le khi bật chìa khóa (12 V). Nếu không có điện áp, kiểm tra cầu chì và rơ le.
9. Kết luận
Hệ thống nhiên liệu Toyota Yaris 2001 là một tập hợp tinh vi của các bộ phận điện tử và cơ khí, yêu cầu người sử dụng phải hiểu rõ cấu tạo, nguyên lý hoạt động và quy trình bảo dưỡng. Với bản PDF hướng dẫn chi tiết và các bước chẩn đoán, kiểm tra, thay thế được trình bày trong bài viết, bạn sẽ:
- Giảm thiểu thời gian chờ đợi tại garage.
- Tiết kiệm chi phí sửa chữa nhờ tự thực hiện những công việc đơn giản.
- Đảm bảo xe luôn vận hành ở hiệu suất tối ưu, tiêu thụ nhiên liệu hợp lý và ít phát thải.
Hãy tải bản PDF ngay hôm nay, lưu trữ cẩn thận và sử dụng như một cuốn “cẩm nang” khi cần bảo dưỡng hoặc sửa chữa. Nếu gặp bất kỳ vấn đề nào phức tạp hơn, đừng ngần ngại đưa xe tới đại lý hoặc trung tâm dịch vụ Toyota uy tín để được hỗ trợ chuyên nghiệp.
Chúc bạn luôn có những hành trình an toàn và thoải mái trên mọi nẻo đường!
