Dây điện xe ô tô: Tổng quan cấu tạo và nguyên lý hoạt động

Dây điện xe ô tô là hệ thống mạch điện tử phức tạp, đóng vai trò như “hệ thần kinh” của chiếc xe, kết nối và cung cấp năng lượng cho mọi thiết bị từ đèn, hệ thống đánh lửa đến động cơ và các bộ phận điện tử hiện đại. Hiểu rõ về dây điện giúp chủ xe chẩn đoán sự cố, bảo dưỡng đúng cách và đảm bảo an toàn khi di chuyển.

Có thể bạn quan tâm: Top 5 Dây Kéo Xe Ô Tô Tốt Nhất Năm 2026: Đánh Giá Chi Tiết Và Bảng So Sánh

Tổng quan về hệ thống dây điện ô tô

Hệ thống dây điện trên ô tô là một mạng lưới các sợi dẫn bằng đồng hoặc hợp kim, được cách điện bởi lớp vỏ nhựa, chuyên dùng để truyền tải dòng điện từ nguồn (accumulator và máy phát điện) đến các tải (đèn, thiết bị, động cơ). Khác với hệ thống điện lưới nhà ở, hệ thống này hoạt động ở điện áp thấp (12V hoặc 24V cho xe thương mại) và phải chịu được môi trường khắc nghiệt: nhiệt độ cao, rung lắc, tiếp xúc dầu mỡ và hóa chất. Cấu trúc một đường dây điện điển hình bao gồm lõi đồng dẫn điện, lớp cách điện, và có thể thêm lớp chống nhiễu (shielding) cho các dây tín hiệu nhạy cảm. Màu sắc của vỏ cách điện theo quy ước chuẩn (thường là màu nâu, đỏ, vàng, xanh…) giúp kỹ thuật viên dễ dàng nhận diện chức năng của từng dây trong sơ đồ điện. Theo các tiêu chuẩn của Hiệp hội các nhà sản xuất phần điện tử ô tô (SAE International), dây điện phải đáp ứng yêu cầu về độ bền cơ học, khả năng chịu nhiệt và điện trở cực thấp để giảm thất thoát năng lượng.

Có thể bạn quan tâm: Top 5 Dây Câu Bình Xe Ô Tô Đáng Mua Nhất 2026: Đánh Giá Chi Tiết & Bảng So Sánh

Cấu tạo chi tiết của một sợi dây điện ô tô

Mỗi sợi dây điện không đơn giản chỉ là một dây đồng phủ nhựa. Nó là sản phẩm kỹ thuật được thiết kế với nhiều lớp:

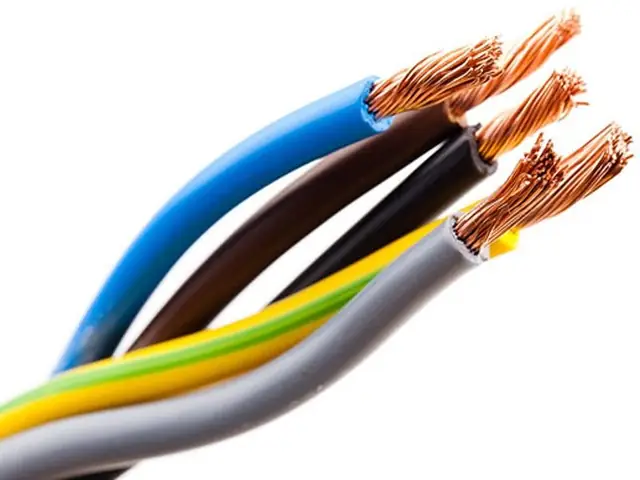

1. Lõi dẫn điện (Conductor): Được làm từ đồng nguyên chất hoặc đồng pha hợp kim (thường là đồng-kẽm, đồng-thiếc) để tăng độ dẻo và khả năng chống ăn mòn. Tiết diện dây (cross-sectional area) được tính theo milimét vuông (mm²) hoặcAWG (American Wire Gauge), quyết định khả năng dẫn điện và dòng điện tối đa an toàn. Ví dụ, dây cho đèn pha có tiết diện lớn (2.5mm² trở lên) để chịu dòng điện cao, trong khi dây tín hiệu cảm biến có thể nhỏ hơn (0.5mm²).
2. Lớp cách điện (Insulation): Là lớp nhựa PVC (Polyvinyl Chloride), EPR (Ethylene Propylene Rubber) hoặc các loại nhựa chịu nhiệt cao như silicone. Lớp này ngăn dòng điện rò rỉ, chống chập cháy và bảo vệ lõi đồng khỏi môi trường. Độ dày lớp cách điện phải đủ để chịu được điện áp làm việc và các yếu tố cơ học.
3. Lớp phủ bổ sung (Optional Jacket): Một số dây, đặc biệt là dây trong ống cáp lớn, có thêm lớp vỏ bảo vệ bên ngoài chống cháy, dầu mỡ hoặc tia UV.
4. Cấu trúc cáp (Cable Assembly): Nhiều sợi dây nhỏ được xoắn lại thành một cáp lớn (stranding) để tăng độ dẻo. Các cáp này có thể được bọc chung trong một ống bảo vệ (loom) hoặc được thiết kế riêng lẻ.

Có thể bạn quan tâm: Dây Curoa Điều Hòa Xe Ô Tô: Hướng Dẫn Đầy Đủ Nhất

Phân loại dây điện xe ô tô theo chức năng

Hệ thống dây điện được phân loại chặt chẽ dựa trên nhiệm vụ, giúp quản lý và chẩn đoán:

• Dây nguồn (Power Wires): Truyền dòng điện lớn từ accumulator/máy phát điện đến các thiết bị tiêu thụ điện mạnh như máy khởi động, đèn pha, quạt làm mát. Thường có tiết diện lớn (4mm², 6mm²) và màu đỏ (dương) hoặc nâu (âm).
• Dây đất (Ground Wires): Hoàn thành mạch điện, trả dòng điện về cực âm của accumulator. Màu đen hoặc nâu nhạt. Trên nhiều xe, khung xe và thân xe được dùng làm “đất” (chassis ground), giảm số dây đất cần thiết.
• Dây tín hiệu (Signal Wires): Truyền tín hiệu điện áp thấp từ cảm biến, công tắc đến bộ điều khiển (ECU) hoặc từ ECU đến các thiết bị. Nhạy cảm với nhiễu, thường có lớp chắn (shield) và tiết diện nhỏ (0.5mm² – 1.5mm²). Màu sắc đa dạng theo quy ước nhà sản xuất.
• Dây nhiệt (Heater Wires): Dây cho các thiết bị sưởi như gương, ghế, bộ lọc nhiên liệu. Có khả năng chịu nhiệt cao.
• Dây bus (Bus Wires): Dây dữ liệu số cho các mạng lưới như CAN bus, LIN bus, kết nối các ECU với nhau. Thường là cáp xoắn đôi (twisted pair) để giảm nhiễu điện từ.

Nguyên lý phân phối điện và mạch đóng/mở

Hệ thống điện ô tô hoạt động theo nguyên lý mạch kín. accumulator cung cấp điện áp 12V (hoặc 24V) tương tự (DC). Máy phát điện khi động cơ chạy sẽ bổ sung năng lượng cho accumulator và cung cấp điện cho toàn bộ hệ thống. Các thiết bị được nối song song với nhau, mỗi thiết bị có điện trở riêng, nên chúng nhận cùng một điện áp (12V). Dòng điện đi qua mỗi thiết bị phụ thuộc vào điện trở của nó (theo định luật Ohm). Việc sử dụng cầu dao (switch) và rơ le (relay) là then chốt: cầu dao cho phép người lái điều khiển từ xa, trong khi rơ le (một cầu dao điều khiển bằng dòng điện nhỏ) cho phép dòng điện lớn đi qua các thiết bị như đèn pha, quạt mà không cần dây dẫn lớn chạy từ ca-bin ra.

Một nguyên tắc an toàn quan trọng: luôn ngắt kết nối accumulator trước khi thao tác trên hệ thống dây điện chính, đặc biệt là các dây nguồn, để tránh chập điện, đánh lửa hoặc hư hỏng các bộ phận điện tử nhạy cảm.

Các thành phần liên quan mật thiết đến hệ thống dây

Có thể bạn quan tâm: Hướng Dẫn Toàn Tập Về Dây Đai An Toàn Xe Ô Tô: Kiến Thức Và Bảo Dưỡng

• Cầu chì (Fuse): Là “bảo vệ” cho từng mạch. Đây là một sợi dây nhỏ bằng kim loại có khả năng chịu nhiệt, được đặt trong hộp cầu chì. Khi dòng điện vượt quá giới hạn (do chập cháy), cầu chì sẽ nóng chảy, ngắt mạch, bảo vệ dây và thiết bị khỏi hư hỏng. Mỗi cầu chì được đánh giá theo ampe (A). Việc thay cầu chì phải dùng đúng giá trị, không dùng dây kim loại thay thế.
• Rơ le (Relay): Là một công tắc điện từ, sử dụng dòng điện nhỏ (từ cầu dao) để đóng/mở mạch dòng điện lớn. Giúp giảm tải cho công tắc lái và dây điều khiển. Một rơ le điển hình có 4 chân: 2 cho cuộn dây điều khiển (cực), 2 cho tiếp xúc chính (cực mở/mạch).
• Hộp cầu chì và rơ le (Fuse/Relay Box): Nơi tập trung các bảo vệ và rơ le, thường đặt trong khoang động cơ hoặc dưới nắp ca-bin. Sơ đồ trên nắp hộp giúp xác định chức năng từng vị trí.
• Connector (Đầu nối): Các đầu nối cáp, thường là loại nối chốt (spade), nối xoay (twist-lock) hoặc nối cố định. Độ kết nối chắc chắn, chống rung là yếu tố sống còn. Đầu nối bị oxy hóa, lỏng lẻo là nguyên nhân phổ biến gây mất điện.
• Bảng mạch điện tử (ECU, BCM…): Các bộ điều khiển hiện đại là “bộ não”, nhận tín hiệu từ cảm biến qua dây tín hiệu và ra lệnh cho các thiết bị thông qua dây nguồn hoặc tín hiệu.

Các loại dây điện phổ biến và ứng dụng cụ thể

Trên một chiếc sedan hiện đại như Mercedes, có thể lên đến 3-4km tổng chiều dài dây điện với hàng trăm loại khác nhau. Một số loại chính:

• Dây FLRY-B: Dây cáp nhiều lõi, vỏ cách điện bằng PVC, chịu nhiệt 80°C, dùng phổ biến cho các mạch chiếu sáng, tín hiệu trong khoang.
• Dây FLRY-C: Có lớp vỏ chống nhiễu (shield), dùng cho các tín hiệu nhạy cảm như cảm biến tiền/ngược, máy quét.
• Dây dạng ống (Wire Loom): Nhiều sợi dây được xếp gọn trong một ống bảo vệ bằng nhựa cứng hoặc dẻo, chống va đập và cháy. Thường dùng cho dây nguồn chính từ accumulator.
• Dây cao su silicon (Silicone Wire): Chịu nhiệt rất cao (200°C trở lên), dẻo, dùng cho các khu vực gần động cơ, ống xả.
• Dây xoắn đôi (Twisted Pair): Hai sợi dây xoắn lại với nhau, giảm nhiễu điện từ, bắt buộc cho các bus truyền dữ liệu số như CAN.

Việc thay thế dây phải dùng đúng loại, tiết diện và chịu nhiệt theo đặc tả nhà sản xuất. Sử dụng dây không đúng tiêu chuẩn có thể gây chập cháy, mất liên lạc với các hệ thống điện tử.

Chẩn đoán sự cố dây điện phổ biến

Hư hỏng dây điện thường không phải là “dây đứt” hoàn toàn, mà là các vấn đề tiềm ẩn:

1. Đứt gãy do uốn cong (Broken Wire due to Flexing): Xảy ra ở các điểm dây thường xuyên vặn xoắn, ví dụ tại cổng cửa, cửa ca-pô. Dây đồng bị gãy bên trong lớp vỏ cách điện, điện trở tăng đột ngột hoặc mất điện hoàn toàn. Triệu chứng: thiết bị hoạt động phập phồng, mất điện khi cửa đóng mở.
2. Chập cháy do cạo vỏ (Chafing): Dây bị ma sát với các chi tiết sắc nhọn (góc kim loại, kẹp cáp) làm mòn lớp cách điện, gây chập với dây khác hoặc khung xe. Nguy hiểm, có thể gây cháy. Kiểm tra thịt bằng mắt thường thấy vỏ dây bị mòn, lộ lõi đồng.
3. Nhiễu điện từ (EMI – Electromagnetic Interference): Dây tín hiệu không được chống nhiễu hoặc cách ly kém, bị ảnh hưởng bởi dây nguồn lớn. Biểu hiện: nhiễu trên radio, cảm biến đọc sai, ECU báo lỗi. Cách khắc phục: sử dụng dây có shield, đặt dây tín hiệu xa dây nguồn, nối chung shield.
4. Lỏng kết nối (Loose Connection): Đầu nối bị lỏng, oxy hóa gây điện trở tiếp xúc tăng, dẫn đến nóng chập, thiết bị hoạt động không ổn định. Thường thấy ở hộp cầu chì, rơ le, đầu nối cảm biến. Cần tháo ra, vệ sinh bằng chất chuyên dụng, siết chặt.
5. Lỗi cầu chì/Rơ le: Cầu chì cháy do quá tải hoặc chập; rơ le bị kẹt, cuộn dây cháy. Thay thế bằng loại cùng giá trị ampe và công suất.

Quy trình kiểm tra cơ bản:

• Kiểm tra thịt: Tìm các điểm dây bị mòn, gãy, vặn xoắn quá mức, đặc biệt ở các cổng cửa, chỗ uốn cong.
• Kiểm tra bằng đồng hồ đo VOM (multimeter): Đo điện trở (resistance) của dây. Một dây tốt có điện trở gần bằng 0 ohm. Đo độ cách điện (isolation) giữa lõi dây và khung xe (nên vô cực).
• Kiểm tra điện áp: Khi xe chạy, đo điện áp tại các đầu nối thiết bị để xem có đủ 12V không. Nếu có điện áp nhưng thiết bị không chạy, có thể do dây đất lỗi.
• Kiểm tra dòng rò rỉ (Parasitic Draw): Dòng rò rỉ lớn khi xe ngừng có thể do dây chập hoặc thiết bị không tắt hết. Đo bằng ampe-clamp hoặc cách đo điện trở.

Bảo trì và thay thế dây điện xe ô tô

• Kiểm tra định kỳ: Mỗi 30.000 – 50.000 km hoặc mỗi lần bảo dưỡng lớn, nên kiểm tra trực quan các đoạn dây dễ hư, đặc biệt là dây nguồn chính, dây đến máy khởi động.
• Tránh tải trọng: Không tự ý cắt nối dây để lắp thêm thiết bị điện phụ (công tắc, đèn). Nếu cần, hãy dùng cầu chì phụ và dây có tiết diện đủ, tránh chạm dây gốc.
• Thay thế đúng kỹ thuật: Khi phát hiện dây hỏng, cần thay bằng dây đúng tiêu chuẩn, tiết diện và loại. Cắt dây vừa đủ, nối bằng đầu nối cố định (crimp) và cách điện kỹ bằng ống nhiệt co (heat shrink) hoặc băng keo điện. Tránh nối đan cáp (solder) vì dễ gãy tại điểm nối.
• Làm sạch đầu nối: Trước khi lắp, làm sạch tiếp xúc bằng bàn chải kim loại và dung dịch chuyên dụng để loại bỏ bụi bẩn, oxit.
• Ghi chú sơ đồ: Trước khi tháo, nên ghi chú hoặc chụp ảnh vị trí các dây, đặc biệt với các dây nhiều chân, để lắp lại chính xác.

Lưu ý an toàn tuyệt đối khi làm việc với hệ thống điện

1. Luôn ngắt accumulator trước khi thao tác sửa chữa trên hệ thống dây điện chính (trừ một số công tắc đặc biệt). Tháo cọc âm (-) của accumulator trước.
2. Không dùng dây không đúng tiêu chuẩn: Dây dỏm, không có chứng nhận có thể cháy, gây chập.
3. Cẩn thận với túi khí (Airbag): Các dây liên quan đến hệ thống túi khí (màu vàng) có chứa điện áp cao, chỉ được tháo rời bởi kỹ thuật viên được đào tạo. Sai sót có thể kích hoạt túi khí.
4. Tránh chạm dây nguồn khi động cơ chạy: Có thể gây chập mạnh, đánh lửa.
5. Sử dụng dụng cụ cách điện: Khi cần kiểm tra, dùng dụng cụ có bọc cách điện.
6. Nếu không chắc chắn, hãy nhờ chuyên gia: Hệ thống điện trên xe hiện đại rất phức tạp, liên quan đến an toàn. Khi không có kinh nghiệm, nên đưa xe đến trung tâm dịch vụ uy tín như mercedesbinhduong.vn để được chẩn đoán và sửa chữa đúng kỹ thuật.

Kết luận

Dây điện xe ô tô là thành phần huyết mạch, quyết định hoạt động của mọi hệ thống trên xe. Hiểu được cấu tạo, chức năng, các loại dây và nguyên tắc bảo trì cơ bản không chỉ giúp chủ xe chủ động xử lý một số sự cố nhỏ, mà còn nâng cao ý thức bảo vệ xe và an toàn giao thông. Mọi thao tác sửa chữa, thay thế dây điện cần được thực hiện cẩn thận, tuân thủ quy trình kỹ thuật và ưu tiên sử dụng phụ tùng đúng chuẩn. Đối với các vấn đề phức tạp liên quan đến hệ thống điện tử, việc tìm kiếm sự hỗ trợ từ các kỹ thuật viên có chuyên môn là giải pháp tối ưu, đảm bảo xe luôn trong tình trạng kỹ thuật tốt nhất.
