Hệ thống phanh là thành phần an toàn quan trọng hàng đầu trên mọi ô tô. Hiểu rõ cấu phần phanh xe ô tô không chỉ giúp người lái xe có ý thức bảo dưỡng đúng cách mà còn là kiến thức nền tảng để nhận biết sự cố kịp thời. Bài viết này sẽ phân tích chuyên sâu từng bộ phận cấu thành, nguyên lý hoạt động và những điểm kỹ thuật cần lưu ý.
Có thể bạn quan tâm: Chữ Nổi Dán Xe Ô Tô: Kiến Thức Cơ Bản & Ứng Dụng Thực Tế
Tóm tắt nhanh thông minh
Hệ thống phanh cơ bản trên ô tô hiện đại hoạt động dựa trên nguyên lý truyền lực từ bàn đạp phanh qua chất lỏng (dầu phanh) hoặc cơ khí, tạo lực ma sát tại đĩa phanh hoặc tang trống để giảm tốc độ hoặc dừng xe. Một hệ thống hoàn chỉnh bao gồm ít nhất ba mạch phanh chính: mạch trước (thường dùng đĩa phanh), mạch sau (có thể là đĩa hoặc tang trống), và mạch phanh dự phòng (phanh tay/phanh dự phòng điện tử). Các thành phần chính bao gồm: bàn đạp phanh, xi-lanh chính/trợ lực, van an toàn, đường ống dẫn, bộ phận tạo lực cản (bánh xe, kẹp, xi-nhan đĩa), và hệ thống điều khiển điện tử (ABS, EBD, BA) trên các xe hiện đại. Tất cả phải được bảo dưỡng định kỳ, kiểm tra độ mòn và chất lượng dầu phanh để đảm bảo hiệu suất và độ an toàn tối ưu.
Có thể bạn quan tâm: Chữ Cái Dán Xe Ô Tô: Hướng Dẫn Toàn Tập Từ A Đến Z
Tổng quan về hệ thống phanh ô tô
Hệ thống phanh được thiết kế với mục tiêu chuyển hóa động năng của xe thành nhiệt năng thông qua ma sát, từ đó làm chậm hoặc dừng lại các bánh xe. Về cơ bản, nó có thể chia thành hai loại chính: phanh cơ khí (hiếm gặp trên ô tô con hiện đại) và phanh thủy lực. Phanh thủy lực sử dụng chất lỏng không nén được (dầu phanh) để truyền lực, mang lại cảm giác đạp phanh đều và mạnh mẽ hơn. Trong cấu trúc hiện đại, hệ thống này thường được tích hợp với trợ lực phanh (vacuum booster hoặc trợ lực điện) để giảm lực đạp tay, và hệ thống điều khiển điện tử như ABS (chống bó cứng), EBD (phân phối lực phanh điện tử), và BA (hỗ trợ phanh khẩn cấp). Một cấu phần phanh xe ô tô hoàn chỉnh là sự kết hợp của cơ khí chính xác, thủy lực và điện tử, đòi hỏi sự phối hợp nhịp nhàng giữa các bộ phận.
Có thể bạn quan tâm: Chứng Chỉ Hành Nghề Lái Xe Ô Tô: Điều Kiện Bắt Buộc Với Tài Xế Kinh Doanh Vận Tải
Các thành phần chính trong một hệ thống phanh
Bàn đạp và xi-lanh chính (Master Cylinder)
Đây là điểm khởi đầu của quá trình truyền lực phanh. Khi tài xế đạp vào bàn đạp phanh, một trục piston trong xi-lanh chính sẽ di chuyển, nén dầu phanh trong buồng xi-lanh. Xi-lanh chính thường có hai buồng riêng biệt (cho mạch trước và mạch sau) để tăng độ an toàn: nếu một mạch bị rò rỉ, mạch còn lại vẫn hoạt động. Trên các xe có trợ lực phanh, một bộ phận lấy chân không (máy hút chân không từ ống nạp) sẽ hỗ trợ lực đạp thông qua một màng trước.
Trợ lực phanh (Brake Booster)
Thành phần này đóng vai trò “bảo bối” giảm lực đạp tay. Trợ lực phanh hút chân không (vacuum type) phổ biến nhất sử dụng chênh lệch áp suất giữa hai bên một màng cao su. Khi đạp phanh, van cho phép khí nạp vào một bên màng, tạo lực đẩy bổ sung. Trên xe không có máy nạp (xe điện, động cơ diesel), trợ lực phanh điện (electric brake booster) được sử dụng, hoạt động dựa trên động cơ điện và cảm biến lực đạp.
Van an toàn (Proportioning Valve) và van điều chỉnh (Load-Sensing Valve)
Đây là các van điều khiển lực phanh. Van an toàn giới hạn áp suất dầu phanh được truyền đến mạch phanh sau khi hệ thống phanh đạt áp suất cao, ngăn ngừa bánh sau bị khóa trước do trọng tải xe khi phanh gấp. Van cảm biến tải trọng (LSV) phổ biến trên xe tải, tự động điều chỉnh lực phanh sau dựa trên tải trọng thực tế để tối ưu hóa hiệu quả phanh.
Đường ống dẫn, ống mềm và van ABS
Dầu phanh được truyền qua hệ thống ống kim loại cứng và ống mềm ( rubber hose) đến mỗi bánh xe. Tại các bánh xe, hệ thống van ABS (Anti-lock Braking System) sẽ can thiệp khi phát hiện bánh xe sắp bị khóa. ABS bao gồm cảm biến vòng quay tại mỗi bánh xe, bộ điều khiển điện tử (ECU) và van điện từ (solenoid valve) điều khiển áp suất dầu phanh tại mỗi bánh theo chu kỳ “giữ-tăng-thả” nhanh, giúp giữ lực bám đường và khả năng đánh lái khi phanh gấp.
Bộ phận tạo lực cản (Brake Assembly)
Đây là nơi ma sát xảy ra, chuyển hóa lực phanh thành lực dừng bánh xe. Có hai loại chính:
Có thể bạn quan tâm: Combo Chế Tạo Xe Ô Tô Điện Mini: Đánh Giá Kỹ Thuật & Trải Nghiệm Thực Tế

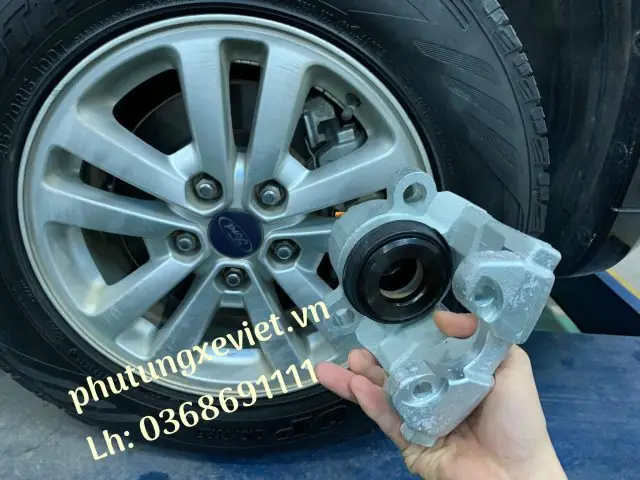

- Phanh đĩa (Disc Brake): Phổ biến ở bánh trước và ngày càng phổ biến ở bánh sau. Gồm đĩa phanh (rotor) gắn cố định theo bánh xe và bộ phận kẹp (caliper) gồm pít-tông (piston) và miếng cản (pad). Khi dầu phanh tạo áp lực, pít-tông đẩy miếng cản chặn vào hai mặt đĩa phanh, tạo ma sát.
- Phanh tang trống (Drum Brake): Thường thấy ở bánh sau của các xe cỡ nhỏ, giá rẻ. Gồm tang phanh gắn theo bánh xe và guốc phanh với bạc đạn. Khi phanh, bạc đạn được đẩy ra ngoài, chà vào mặt trong tang phanh. Phanh tang trống có ưu điểm giá thành thấp và khả năng giữ xe (parking brake) tích hợp dễ dàng, nhưng hiệu quả phanh kém và dễ hỏng do tích tụ nhiệt độ hơn so với phanh đĩa.
Nguyên lý hoạt động chi tiết
Quá trình phanh diễn ra theo trình tự: Đạp bàn đạp → xi-lanh chính nén dầu → dầu truyền qua van an toàn/ABS → đến xi-lanh tại bánh xe (trong caliper hoặc guốc phanh) → pít-tông đẩy miếng cản/bạc đạn → ma sát với đĩa/tang → giảm tốc độ bánh xe. Trên hệ thống phanh đĩa, khi phanh nhẹ, caliper đơn (fixed caliper) hoặc caliper trôi (floating caliper) sẽ hoạt động. Trên phanh tang trống, cơ cấu đòn bẩy (self-adjuster) sẽ tự động điều chỉnh khoảng trống giữa bạc đạn và tang khi miếng cản mòn.
Vật liệu và công nghệ tiên tiến
Vật liệu miếng cản phanh
Phân loại chính: cơ kim loại (gồm sắt, đồng, thép) và hữu cơ/ceramic. Miếng cản kim loại giá rẻ, mài mòn đĩa nhiều hơn, tiếng ồn lớn. Miếng cản sintered (đúc ép bột kim loại) hoặc ceramic (gốm) có độ bền cao, ít bụi, ít gây ồn và ổn định ở nhiệt độ cao, nhưng giá thành đắt. Lựa chọn vật liệu phụ thuộc vào mục đích sử dụng: xe thể thao thường dùng ceramic, xe thường phổ thông dùng loại tốt.
Đĩa phanh (Rotor)
Đĩa phanh có thể là đĩa phẳng (solid rotor) cho xe nhỏ, đĩa có khoang giảm nhiệt (vented rotor) cho xe phổ thông, hoặc đĩa xoay 2 lớp (two-piece rotor) với trục kim loại và vòng đĩa gắn riêng (thường bằng thép cao cấp hoặc carbon-ceramic). Công nghệ carbon-ceramic brake (CCB) là đỉnh cao, dùng cho siêu xe, nhẹ, chịu nhiệt cực tốt, nhưng chi phí thay thế rất cao.
Hệ thống điều khiển điện tử
- ABS: Ngăn bó cứng bánh xe, giữ khả năng đánh lái.
- EBD: Phân phối lực phanh hợp lý giữa bánh trước/sau dựa trên tải trọng.
- BA (Brake Assist): Phát hiện phanh khẩn cấp (đạp nhanh và mạnh) và tự động tăng áp suất phanh tối đa.
- ESP/ESC: Sử dụng ABS để can thiệp vào từng bánh xe, giúp ổn định thân xe khi vào cua hoặc tránh vật cản.
Bảo dưỡng và chẩn đoán sự cố thường gặp
Kiểm tra định kỳ
- Độ mòn miếng cản: Kiểm tra qua lỗ thông trên bánh xe hoặc tháo ra. Độ mòn tối thiểu còn lại 1-2mm là thời điểm thay thế. Mòn không đều có thể do caliper kẹt.
- Độ mòn đĩa phanh: Đĩa không được gõ, có vết ăn sâu, biến dạng (cong) khi nóng. Độ dày đĩa phải lớn hơn giá trị tối thiểu do hãng xe quy định.
- Chất lượng dầu phanh: Dầu phanh hút ẩm (hygroscopic) theo thời gian, giảm điểm sôi và gây ăn mòn hệ thống. Thay dầu phanh định kỳ 2-3 năm hoặc 40.000-60.000 km tùy xe.
- Kiểm tra rò rỉ: Theo dõi mức dầu trong bình chứa, kiểm tra ống mềm, van, xi-lanh.
Các lỗi thường gặp và xử lý
- Phanh kêu (squeal): Do vật liệu miếng cản, bụi bẩn, đĩa phanh có vết ăn mòn, thiếu chất bôi trơn tại điểm tiếp xúc. Có thể cần mài lại đĩa hoặc thay miếng cản loại khác.
- Phanh rít (grind): Âm thanh kim loại cọ kim loại, dấu hiệu nghiêm trọng: miếng cản mòn hết, đĩa phanh bị ăn mòn sâu. CẤM lái xe tiếp, phải thay ngay.
- Đạp phanh nông, cứng, mất lực: Có thể do rò rỉ dầu phanh (mất áp), xi-lanh chính hỏng, không khí trong ống dẫn, hoặc trợ lực phanh không hoạt động (hở ống nạp, ống nạp rò rỉ, máy hư).
- Xe chệch lái khi phanh: Thường do một bánh xe phanh không cân bằng, xi-lanh tại bánh xe đó kẹt, hoặc đĩa phanh cong.
- Đèn cảnh báo phanh (BRAKE light) sáng: Có thể do dầu phanh thấp, cần kiểm tra mức dầu và tìm rò rỉ; hoặc hệ thống phanh dự phòng (handbrake) chưa thả hẳn; hoặc lỗi cảm biến.
Mẹo tối ưu hiệu suất và độ bền
- Phong cách lái xe: Tránh phanh gấp, phanh liên tục. Ưu tiên phanh động cơ (engine braking) khi xuống dốc, giảm tải nhiệt cho hệ thống.
- Chọn vật liệu phù hợp: Nếu lái nhiều đường đô thị, chọn miếng cản có ít bụi, ít ồn. Nếu thường xuyên chở nặng hoặc đi đường núi, chọn loại có khả năng chịu nhiệt cao.
- Vệ sinh định kỳ: Làm sạch đĩa phanh và caliper khỏi bụi phanh, bụi kim loại để tránh ăn mòn không đều.
- Thay thế đồng loạt: Thay miếng cản và đĩa phanh (nếu cần) theo cặp cùng bánh xe (cả hai bên trước hoặc sau) để đảm bảo lực phanh cân bằng.
- Sử dụng dầu phanh đúng chuẩn: Tuân thủ loại dầu (DOT3, DOT4, DOT5.1) do nhà sản xuất khuyến cáo. Không trộn lẫn các loại dầu khác nhau.
Kết luận
Cấu phần phanh xe ô tô là một hệ thống cơ- điện-hydraulic phức tạp, nơi mỗi bộ phận đều có chức năng quan trọng và không thể thay thế lẫn nhau. Hiểu biết về chúng không chỉ là kiến thức kỹ thuật mà còn là trách nhiệm của mỗi chủ xe đối với an toàn thân mình và người khác trên đường. Việc bảo dưỡng định kỳ, phát hiện sớm các dấu hiệu bất thường (tiếng kêu, mất lực, đèn báo) và thay thế linh kiện đúng chuẩn là yếu tố sống còn. Đối với các dòng xe cao cấp như Mercedes-Benz, hệ thống phanh thường được trang bị công nghệ tiên tiến như phanh đĩa carbon-ceramic, ABS tiên tiến và hệ thống hỗ trợ phanh đa cấp, đòi hỏi việc bảo dưỡng tại các trung tâm dịch vụ chính hãng với dụng cụ và kỹ thuật viên chuyên sâu. Luôn ưu tiên chất lượng và độ tin cậy của linh kiện thay thế để hệ thống phanh luôn sẵn sàng làm nhiệm vụ bảo vệ tính mạng khi cần thiết nhất.
Lưu ý quan trọng: Mọi thao tác kiểm tra, bảo dưỡng, sửa chữa hệ thống phanh đều phải được thực hiện bởi kỹ thuật viên có chuyên môn và sử dụng dụng cụ chuẩn. Không tự ý điều chỉnh, pha loãng dầu phanh hoặc sử dụng linh kiện không đúng kỹ thuật. An toàn giao thông bắt đầu từ hệ thống phanh tin cậy.
