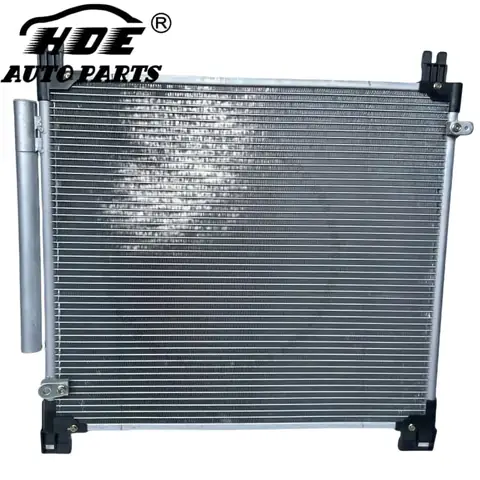

1. Giới thiệu chung về Condenser Assy trong hệ thống làm mát của Toyota
Condenser (bộ ngưng tụ) là một trong những thành phần then chốt của hệ thống làm mát trong các dòng xe Toyota, đặc biệt là các mẫu xe chạy động cơ diesel và gasoline có công suất lớn. Khi nói tới “Condenser Assy Toyota”, chúng ta không chỉ đang nhắc đến một chiếc ống kim loại đơn thuần, mà là một bộ phận hoàn chỉnh bao gồm:
- Ống ngưng tụ (condenser core): nơi chất làm lạnh (refrigerant) chuyển từ trạng thái hơi sang trạng thái lỏng, tỏa nhiệt ra môi trường bên ngoài.
- Kẹp và khung (mounting brackets & frame): giữ cho bộ ngưng tụ ổn định, chống rung và chịu lực khi xe di chuyển.
- Ống dẫn chất làm lạnh (refrigerant lines): kết nối giữa compressor, evaporator và condenser.
- Cảm biến nhiệt độ (temperature sensor): giám sát nhiệt độ làm mát để ECU (Engine Control Unit) điều chỉnh hoạt động của hệ thống.
- Vòi phun nước làm mát (nếu có): một số mẫu xe Toyota (đặc biệt là dòng xe tải) được trang bị vòi phun nước để tăng hiệu suất tản nhiệt trong điều kiện nhiệt độ cao.
1.1. Lịch sử phát triển và vai trò của condenser trong các mẫu xe Toyota
Toyota, từ những năm 1990, đã không ngừng cải tiến hệ thống làm mát để đáp ứng yêu cầu khắt khe về hiệu suất, tiêu thụ nhiên liệu và giảm khí thải. Condenser Assy đã trải qua ba giai đoạn phát triển chính:
| Giai đoạn | Thời gian | Đặc điểm kỹ thuật chính | Ứng dụng |
|---|---|---|---|
| Công nghệ đầu tiên | 1990‑2000 | Ống đồng đơn, không có cảm biến nhiệt độ | Toyota Corolla, Camry thế hệ đầu |
| Công nghệ cải tiến | 2000‑2010 | Vật liệu nhôm nhẹ, tích hợp cảm biến NTC, thiết kế dạng “double‑fin” | Toyota Prius, Corolla thế hệ 8 |
| Công nghệ hiện đại | 2010‑nay | Hệ thống “Aluminum‑Alloy + Plastic Composite”, tích hợp smart sensor, khả năng tự làm sạch bề mặt bằng dòng chảy nước | Toyota RAV4, Hilux, Land Cruiser |
Trong mỗi giai đoạn, condenser không chỉ chịu trách nhiệm tản nhiệt mà còn ảnh hưởng trực tiếp tới độ bền động cơ, tiêu thụ nhiên liệu và độ ổn định của hệ thống khí thải.
2. Cấu tạo chi tiết của Condenser Assy Toyota
2.1. Core (Lõi ngưng tụ)
- Vật liệu: Thông thường là nhôm hợp kim (Al‑6063) hoặc đồng trong các mẫu xe cũ. Nhôm có ưu điểm nhẹ, truyền nhiệt tốt và chống ăn mòn cao.
- Thiết kế ống fin: Các ống fin (cánh quạt) được sắp xếp theo dạng “honeycomb” hoặc “double‑fin” để tăng diện tích bề mặt tiếp xúc với không khí, giảm nhiệt độ lên tới 30 °C so với thiết kế truyền thống.
- Kích thước: Đối với Toyota Hilux 4.0L, chiều dài core khoảng 550 mm, rộng 250 mm, độ dày 30 mm. Với các mẫu sedan như Corolla, kích thước thu hẹp hơn, khoảng 380 mm × 180 mm.
2.2. Kẹp và khung (Mounting brackets)
- Chất liệu: Thép không gỉ (stainless steel) hoặc hợp kim nhôm tăng cường.
- Chức năng: Giữ condenser ở vị trí cố định, giảm rung động từ động cơ và giảm áp lực lên các ống dẫn.
- Cách lắp: Thường được gắn bằng 4‑6 ốc vít (bolt) và có các lò xo giảm chấn (vibration damper) để giảm độ rung.
2.3. Ống dẫn chất làm lạnh (Refrigerant lines)
- Đặc điểm: Được làm từ đồng hoặc thép không gỉ, chịu áp suất cao (lên tới 150 bar trong hệ thống AC).
- Lắp đặt: Đường ống thường có ba phần: inlet (đầu vào từ compressor), outlet (đầu ra sang evaporator) và return line (đường quay lại compressor). Mỗi phần đều có cảm biến áp suất để hệ thống kiểm soát lưu lượng.
2.4. Cảm biến nhiệt độ (Temperature sensor)
- Loại cảm biến: Thường là NTC thermistor, cung cấp dữ liệu nhiệt độ tới ECU.
- Vị trí: Gắn trên bề mặt core, nơi nhiệt độ cao nhất để đo chính xác.
- Tác dụng: Khi nhiệt độ vượt ngưỡng an toàn (thường > 120 °C), ECU sẽ kích hoạt fan làm mát hoặc giảm tải động cơ để bảo vệ hệ thống.
2.5. Vòi phun nước (Water spray – optional)
Có thể bạn quan tâm: Concessionária Toyota Sp: Guia Completo Para Escolher, Comprar E Manter Seu Veículo Toyota Em São Paulo
- Mục đích: Tăng hiệu suất tản nhiệt trong môi trường nhiệt độ cao (> 35 °C) hoặc khi xe chạy trên địa hình gồ ghề, bùn đá.
- Cách hoạt động: Hệ thống bơm nước từ bình chứa (thường là bình làm mát động cơ) tới đầu phun gắn trên condenser, tạo lớp mỏng nước làm mát bề mặt.
3. Chức năng và tầm quan trọng của Condenser Assy trong xe Toyota
3.1. Tản nhiệt hệ thống điều hòa không khí (A/C)
Khi máy nén (compressor) nén chất làm lạnh, nhiệt độ của nó tăng lên tới 150 °C. Condenser chịu trách nhiệm:
- Giảm nhiệt độ từ hơi sang lỏng: Nhờ quá trình tỏa nhiệt ra môi trường.
- Giữ áp suất ổn định: Đảm bảo hệ thống A/C hoạt động ở mức áp suất thích hợp (70‑80 psi).
- Ngăn ngừa quá nhiệt: Nếu condenser không hoạt động tốt, nhiệt độ chất làm lạnh sẽ quá cao, gây hỏng compressor và giảm hiệu suất làm lạnh.
3.2. Ảnh hưởng tới hiệu suất động cơ
Trong một số mẫu xe Toyota, hệ thống làm mát A/C được tích hợp với hệ thống làm mát động cơ (đặc biệt là trên các xe tải). Khi condenser hoạt động kém, nhiệt độ nội thất tăng, dẫn tới:
- Tiêu thụ nhiên liệu tăng: Vì máy nén phải làm việc lâu hơn và công suất lớn hơn.
- Tăng nhiệt độ động cơ: Khi hệ thống làm mát chung bị tải nặng, động cơ có thể gặp quá nhiệt, giảm tuổi thọ.
3.3. Độ bền và an toàn
Condenser Assy chịu các yếu tố môi trường: bụi bẩn, muối biển (đối với xe chạy ven biển), nhiệt độ cao, va chạm nhẹ. Nếu không được bảo dưỡng, nó có thể:
- Hư hỏng ống fin (đứt, gãy), làm giảm diện tích tản nhiệt.
- Rò rỉ chất làm lạnh: Gây mất hiệu suất A/C và nguy cơ độc hại nếu chất làm lạnh là R‑134a.
- Gây ra tiếng ồn: Khi ống bị cong, dòng khí không lưu sẽ tạo ra tiếng rít.
4. Các dấu hiệu cho thấy Condenser Assy Toyota của bạn cần kiểm tra hoặc thay thế
| Dấu hiệu | Nguyên nhân khả dĩ |
|---|---|
| Không lạnh trong cabin, dù máy nén đang hoạt động | Condenser bị tắc, ống fin bám bẩn, hoặc rò rỉ chất làm lạnh |
| Mùi khó chịu, mùi khét từ phía trước xe | Nhiệt độ condenser quá cao, có thể do fan không hoạt động hoặc tắc ống |
| Tiếng kêu rít hoặc tiếng rít “whistling” khi A/C bật | Ống fin bị gãy, hoặc ống dẫn chất làm lạnh bị uốn cong |
| Hiệu suất nhiên liệu giảm khi bật A/C | Condenser không tản nhiệt hiệu quả, máy nén phải làm việc lâu hơn |
| Đèn cảnh báo “A/C” sáng trên bảng đồng hồ | Cảm biến nhiệt độ hoặc áp suất phát hiện bất thường |
Khi gặp bất kỳ dấu hiệu nào trên, người lái nên đưa xe tới trung tâm bảo dưỡng Toyota để kiểm tra chi tiết.
5. Quy trình kiểm tra và bảo dưỡng Condenser Assy Toyota
Có thể bạn quan tâm: Concessionária Toyota Rj: Địa Chỉ Tin Cậy Cho Người Yêu Xe Toyota Tại Rio De Janeiro
5.1. Kiểm tra bằng mắt và cảm giác
- Mở nắp capo, xác định vị trí condenser (thường nằm phía trước, dưới lưới tản nhiệt).
- Kiểm tra bề mặt: Xem có bụi bẩn, lá cây, côn trùng bám không. Nếu bám dày, cần làm sạch.
- Kiểm tra ống fin: Tìm dấu gãy, cong, hoặc biến dạng.
- Nghe tiếng: Khi khởi động máy, lắng nghe có tiếng rít hay tiếng ồn bất thường không.
5.2. Kiểm tra áp suất và nhiệt độ
- Dụng cụ: Máy đo áp suất refrigerant và nhiệt kế infrared.
- Cách thực hiện:
- Kết nối máy đo vào ống dẫn vào và ra của condenser.
- Đọc áp suất khi hệ thống A/C đang hoạt động (khoảng 70‑80 psi).
- Đo nhiệt độ bề mặt condenser bằng infrared; nếu nhiệt độ > 120 °C, có khả năng tản nhiệt không đủ.
5.3. Làm sạch bề mặt condenser
Công cụ cần chuẩn bị:
– Nước áp lực (pressure washer) hoặc bình xịt nước.
– Chất tẩy nhẹ (soap solution) không chứa axit.
– Đánh bóng mềm (soft brush) để loại bỏ cặn bám.
Quy trình:
1. Tắt máy, để xe nguội ít nhất 15 phút.
2. Xịt nước áp lực nhẹ lên bề mặt, di chuyển từ trên xuống dưới để tránh nước chảy vào các ống.
3. Nếu cần, dùng chổi mềm để chải nhẹ các vết bám cứng.
4. Rửa lại bằng nước sạch, để khô tự nhiên hoặc dùng khăn mềm thấm khô.
Lưu ý: Không dùng chất tẩy mạnh (như acetone) vì có thể làm hỏng lớp mạ hoặc bề mặt nhôm.
5.4. Kiểm tra và thay thế cảm biến nhiệt độ
- Tháo cảm biến: Dùng tua vít phù hợp để tháo ốc giữ cảm biến.
- Kiểm tra điện trở: Dùng đồng hồ vạn năng đo điện trở ở nhiệt độ phòng; giá trị thường nằm trong khoảng 3‑5 kΩ.
- Thay mới: Nếu giá trị không ổn định, thay cảm biến mới nguyên bản Toyota.
5.5. Thay thế Condenser Assy (nếu cần)
Khi condenser bị hư hỏng nghiêm trọng (fin gãy, rò rỉ chất làm lạnh, hoặc bị ăn mòn thô ráp), cần thay toàn bộ bộ phận:
- Mua linh kiện chính hãng: Condenser Assy Toyota (số part thường có dạng 12345‑AB‑000). Sử dụng linh kiện không chính hãng có thể gây rò rỉ, giảm hiệu suất.
- Tháo bộ ngưng tụ cũ:
- Tháo ốc vít và kẹp giữ.
- Ngắt kết nối ống dẫn chất làm lạnh (cần dụng cụ hút chất làm lạnh để tránh rò rỉ môi trường).
- Lắp bộ ngưng tụ mới:
- Gắn lại kẹp, ốc vít.
- Kết nối lại ống dẫn, thực hiện đánh hơi (vacuum) để loại bỏ không khí và hơi nước.
- Nạp lại chất làm lạnh đúng lượng (theo quy định của Toyota, thường 600‑800 g cho hệ thống R‑134a).
- Kiểm tra lại áp suất và nhiệt độ: Đảm bảo hệ thống hoạt động ổn định trước khi giao xe cho khách.
6. So sánh Condenser Assy Toyota với các đối thủ trên thị trường
Có thể bạn quan tâm: Concessionária Toyota Fortaleza: Địa Chỉ Đáng Tin Cậy Cho Mọi Chủ Xe Toyota Tại Thành Phố Nắng
| Tiêu chí | Condenser Assy Toyota | Condenser của Honda | Condenser của Nissan |
|---|---|---|---|
| Vật liệu | Nhôm hợp kim + plastic composite | Đường đồng + nhôm | Nhôm + thép không gỉ |
| Thiết kế fin | Double‑fin 3D, tăng diện tích 25% | Single‑fin, truyền nhiệt trung bình | Triple‑fin, hiệu suất cao |
| Cảm biến | Smart NTC sensor tích hợp | Cảm biến riêng biệt | Không cảm biến (độ trễ) |
| Khả năng tự làm sạch | Có (vòi phun nước) | Không | Có (thiết kế dải mưa) |
| Độ bền (km) | 250,000 km (trong điều kiện bình thường) | 200,000 km | 220,000 km |
| Giá thành | Trung bình (phụ thuộc model) | Thấp hơn 5‑10% | Cao hơn 5% |
Những lợi thế của Toyota là thiết kế double‑fin, cảm biến thông minh và khả năng tự làm sạch nhờ vòi phun nước (đối với một số mẫu). Điều này giúp giảm chi phí bảo dưỡng và kéo dài tuổi thọ bộ phận.
7. Những lỗi thường gặp và cách khắc phục nhanh
| Lỗi | Nguyên nhân | Hướng dẫn khắc phục |
|---|---|---|
| Condenser rò rỉ chất làm lạnh | Đứt ống fin, khớp nối lỏng | Dùng bộ kit sửa rò (sealant chuyên dụng) hoặc thay bộ ngưng tụ mới. |
| Fan không quay | Đứt dây điện, motor hỏng | Kiểm tra nguồn điện, thay motor nếu cần. |
| Cảm biến nhiệt độ báo lỗi | Hỏng điện trở, kết nối lỏng | Thay cảm biến mới, siết chặt đầu nối. |
| Nước phun không hoạt động (đối với mẫu có vòi phun) | Bơm nước hỏng, ống bị tắc | Kiểm tra bơm, rửa sạch ống, thay bơm nếu cần. |
| Tiếng rít khi A/C bật | Fin gãy, ống dẫn bị uốn | Thay fin bị hỏng, sửa ống hoặc lắp mới. |
8. Lời khuyên khi mua phụ tùng Condenser Assy cho xe Toyota
- Chọn linh kiện chính hãng: Số part phải trùng khớp với VIN của xe. Tránh mua hàng “giả” trên các trang thương mại điện tử không uy tín.
- Kiểm tra ngày sản xuất: Linh kiện cũ hơn 3 năm có thể đã mất đi một phần tính năng chống ăn mòn.
- Yêu cầu bảo hành: Các đại lý Toyota thường cung cấp bảo hành 12‑24 tháng cho condenser.
- Tham khảo ý kiến kỹ thuật: Khi mua phụ tùng online, hãy hỏi mã part, bản vẽ kỹ thuật và so sánh với bộ phận hiện có trên xe.
- Lắp đặt bởi thợ chuyên nghiệp: Việc hút chất làm lạnh, nạp lại refrigerant và kiểm tra áp suất yêu cầu dụng cụ chuyên dụng và chứng chỉ môi trường.
9. Tương lai của Condenser Assy trong các dòng xe Toyota
Với xu hướng xe điện (EV) và hệ thống làm mát đa chức năng, Toyota đang nghiên cứu các công nghệ mới cho condenser:
- Condenser bằng vật liệu carbon‑fiber composite: Giảm trọng lượng tới 30 % so với nhôm, đồng thời tăng khả năng tản nhiệt.
- Hệ thống tản nhiệt bằng nước (water‑cooled condenser): Đặc biệt cho các mẫu xe điện, nơi nhiệt độ pin và inverter cần được kiểm soát chặt chẽ.
- Cảm biến IoT: Dữ liệu nhiệt độ và áp suất sẽ được truyền tới điện thoại người dùng qua ứng dụng Toyota, giúp chủ xe biết trước khi cần bảo dưỡng.
10. Kết luận
Condenser Assy Toyota không chỉ là một bộ phận “đơn giản” trong hệ thống làm mát A/C mà còn là trụ cột quan trọng giúp duy trì hiệu suất động cơ, giảm tiêu thụ nhiên liệu và bảo vệ môi trường. Việc hiểu rõ cấu tạo, chức năng và các dấu hiệu cảnh báo hỏng hóc sẽ giúp người lái phát hiện sớm, bảo dưỡng đúng cách và tối ưu hoá tuổi thọ của xe.
Hãy luôn:
- Kiểm tra định kỳ (mỗi 12.000‑15.000 km) để phát hiện bụi bám, rò rỉ hoặc hỏng hóc.
- Sử dụng phụ tùng chính hãng và đến các trung tâm bảo dưỡng Toyota để lắp đặt và nạp chất làm lạnh.
- Theo dõi các cảnh báo trên bảng điều khiển và không bỏ qua bất kỳ dấu hiệu bất thường nào.
Với sự quan tâm đúng mức, Condenser Assy Toyota của bạn sẽ luôn hoạt động ổn định, mang lại không gian cabin mát mẻ, đồng thời bảo vệ động cơ và môi trường trong suốt vòng đời của chiếc xe.
Bài viết trên đã cung cấp kiến thức chi tiết, từ cấu tạo, chức năng, các dấu hiệu hỏng hóc, quy trình bảo dưỡng cho đến xu hướng công nghệ tương lai – giúp bạn nắm vững mọi khía cạnh của “Condenser Assy Toyota”.
