1. Giới thiệu chung
Khi nói đến việc bảo dưỡng, sửa chữa hoặc nâng cấp hệ thống điện trên các dòng xe Toyota, chiều đánh số giắc đực là một trong những công việc quan trọng nhưng thường bị bỏ qua hoặc thực hiện sai cách, dẫn đến các vấn đề như hỏng mạch, cháy điện hoặc mất tín hiệu. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ lý thuyết cơ bản về giắc đực (plug) của Toyota, đến quy trình thực hiện chiều đánh số một cách chính xác, đồng thời giải thích tại sao việc này lại cần thiết và những lưu ý quan trọng để tránh lỗi trong quá trình thực hiện.
Lưu ý: Bài viết này hướng tới người dùng có kiến thức cơ bản về điện xe, nhưng cũng sẽ giải thích chi tiết cho người mới bắt đầu. Tất cả các bước và khuyến nghị đều dựa trên tài liệu kỹ thuật của Toyota và kinh nghiệm thực tế của các kỹ thuật viên chuyên nghiệp.
2. Khái niệm cơ bản: Giắc đực (plug) và chiều đánh số là gì?

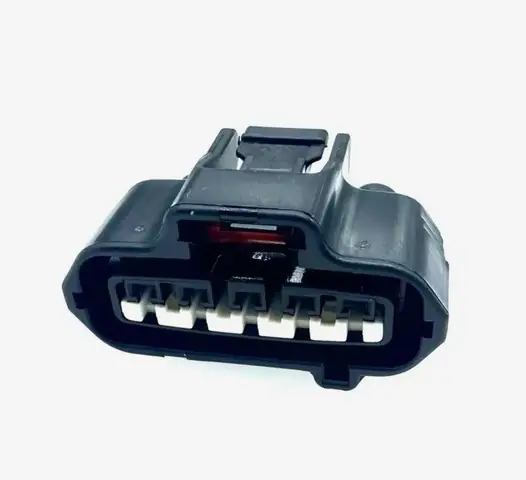

2.1. Giắc đực trong hệ thống điện xe Toyota
- Giắc đực (plug) là bộ phận nối điện dùng để kết nối các dây cáp, cảm biến, bộ điều khiển (ECU) và các thiết bị điện khác.
- Trên xe Toyota, giắc đực thường được thiết kế theo tiêu chuẩn DIN, ISO hoặc Toyota-specific với các cấu hình khác nhau (2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 20, 24 chân…).
- Các giắc này có đầu cắm (male) và đầu nhận (female), trong đó mỗi chân (pin) mang một chức năng riêng: nguồn (12 V, 24 V), mặt đất (ground), tín hiệu cảm biến (temperature, pressure, speed), dữ liệu truyền thông (CAN, LIN, K‑Line), v.v.
2.2. Chiều đánh số (pinout) là gì?
- Chiều đánh số hay còn gọi là pinout diagram là bản đồ mô tả vị trí và chức năng của từng chân trên giắc đực.
- Đánh số chuẩn thường bắt đầu từ chân 1 (thường là góc trên bên trái khi nhìn vào phía cắm) và tăng dần theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ tùy theo nhà sản xuất.
- Việc biết chiều đánh số giúp:
- Xác định đúng dây cần kết nối.
- Tránh nhầm lẫn giữa các tín hiệu, giảm thiểu nguy cơ ngắn mạch.
- Hỗ trợ việc thay thế, nâng cấp hoặc sửa chữa nhanh chóng và an toàn.
3. Tại sao cần “chiều đánh số giắc đực Toyota” trong thực tế?
3.1. Đảm bảo tính tương thích và an toàn
Toyota luôn thiết kế các mô-đun điện với tiêu chuẩn nghiêm ngặt. Khi thay thế một giắc đực (ví dụ: do hỏng, ăn mòn, hoặc nâng cấp), việc đánh số đúng sẽ:
Có thể bạn quan tâm: Chiến Tranh Toyota Ouadi Doum Airstrike: Những Diễn Biến, Nguyên Nhân Và Hệ Quả Đáng Chú Ý
- Giữ nguyên độ tin cậy của hệ thống.
- Ngăn ngừa sự cố điện như ngắn mạch, quá tải.
- Đảm bảo độ bền và tuổi thọ của các dây cáp và cổng kết nối.
3.2. Hỗ trợ việc chẩn đoán lỗi (diagnostics)
Khi sử dụng máy chẩn đoán OBD‑II hoặc các công cụ chuyên dụng, các thông số sẽ được truyền qua các giắc đực. Nếu pinout không đúng, dữ liệu sẽ bị sai lệch, khiến:
- Việc đọc mã lỗi (DTC) trở nên khó khăn.
- Các thông số cảm biến (sensor) hiển thị sai, gây nhầm lẫn trong việc xác định nguyên nhân hỏng hóc.
3.3. Thích hợp cho các dự án “tự làm” (DIY)
Nhiều người yêu thích tự nâng cấp hệ thống âm thanh, ánh sáng, hay lắp đặt camera hành trình (dash cam) trên xe Toyota. Trong những dự án này:
- Chiều đánh số giúp người làm cắm dây chính xác, tránh việc phải tháo rời quá nhiều bộ phận để kiểm tra.
- Giảm thời gian lắp đặt và kiểm tra.
4. Các công cụ và vật liệu cần chuẩn bị
| Công cụ | Mô tả | Lưu ý |
|---|---|---|
| Bảng pinout chuẩn Toyota | Sách kỹ thuật hoặc file PDF từ nhà sản xuất | Đảm bảo phiên bản xe (model, năm sản xuất) phù hợp |
| Đồng hồ vạn năng (multimeter) | Đo điện áp, điện trở, continuity | Kiểm tra continuity giữa các chân và ground |
| Bộ dụng cụ tháo lắp (socket set, screwdriver set) | Đầu vít phù hợp với các ốc trên giắc | Cẩn thận không làm trầy xước bề mặt giắc |
| Bút đánh dấu và giấy ghi chú | Ghi lại các chân, ký hiệu | Dùng bút không dẫn điện |
| Kẹp giữ (cable tie) và dây điện chất lượng | Đảm bảo kết nối chắc chắn | Dây cáp phải có chuẩn chịu nhiệt Toyota |
| Dụng cụ đo độ sâu (pin gauge) | Kiểm tra độ sâu lắp ghép giắc | Đảm bảo không có khe hở |
5. Quy trình thực hiện “chiều đánh số giắc đực Toyota”
Bước 1: Xác định model và năm sản xuất xe
- Kiểm tra số VIN (Vehicle Identification Number) – 17 ký tự.
- Tra cứu trong catalog của Toyota để biết phiên bản giắc (số chân, loại connector) cho từng mô-đun (ECU, ABS, Airbag, Power Window, vv).
Bước 2: Thu thập tài liệu pinout
- Tải PDF từ trang hỗ trợ kỹ thuật Toyota hoặc từ các diễn đàn chuyên sâu (ToyotaTech, ClubLexus, v.v.).
- Nếu không có tài liệu, dùng đồng hồ đa năng để đo continuity và xác định các chân nguồn/ground.
Bước 3: Kiểm tra vật lý giắc
Có thể bạn quan tâm: Chiến Tranh Toyota Trong Cuộc Xung Đột Chad-libya: Lịch Sử, Chiến Thuật Và Di Sản Địa Chính Trị
- Xác định vị trí: Mở nắp capo, hoặc tháo panel để tiếp cận giắc cần kiểm tra.
- Xem đánh dấu: Một số giắc có số đánh dấu ngay trên nắp hoặc trên dây.
- Kiểm tra độ sạch: Rửa sạch các tiếp điểm nếu có bụi hoặc oxy hóa.
Bước 4: Đánh số chân (pinout) thực tế
- Cách 1: Dựa trên tài liệu
- Đặt bản vẽ pinout bên cạnh giắc.
-
Dùng bút màu (đỏ cho nguồn, đen cho ground, xanh cho tín hiệu) để đánh dấu trên giấy.
-
Cách 2: Đo continuity
- Đặt một đầu đồng hồ vào ground (thường là chassis hoặc pin 30).
- Kiểm tra các chân còn lại để xác định điểm nối với ground.
- Lặp lại với nguồn 12 V (đo khi khoá đánh lửa).
Mẹo: Khi đo continuity, luôn tháo pin (battery) ra để tránh gây hư hỏng thiết bị đo.
Bước 5: Ghi chú và lưu trữ
- Ghi lại bảng pinout trên giấy hoặc file Excel, bao gồm:
- Số chân (1‑n)
- Chức năng (Power, Ground, CAN_H, CAN_L, Sensor A, vv.)
- Điện áp (12 V, 5 V, 0 V)
-
Ghi chú đặc biệt (có diode, có cầu chì, vv.)
-
Lưu trữ trong thư mục xe trên máy tính hoặc in ra để tiện khi làm việc.
Bước 6: Thực hiện kết nối hoặc thay thế
- Khi đã có chiều đánh số, tiến hành cắm dây hoặc thay thế giắc:
- Đảm bảo độ bám của các đầu cắm vào đúng vị trí.
- Kiểm tra lại bằng multimeter để chắc chắn không có ngắn mạch.
- Lắp lại các bộ phận, cố định bằng cable tie.
Bước 7: Kiểm tra cuối cùng
- Cắm lại pin battery.
- Khởi động xe, kiểm tra các chức năng liên quan (đèn báo, cảm biến, hệ thống điều khiển).
- Sử dụng máy chẩn đoán OBD‑II để xác nhận không có mã lỗi mới.
6. Một số ví dụ thực tế: Pinout của các giắc phổ biến trên Toyota
6.1. Giắc 16‑pin của ECU (Engine Control Unit)
| Chân | Chức năng | Ghi chú |
|---|---|---|
| 1 | Ground (Chassis) | Thường nối tới khung xe |
| 2 | 12 V Battery (+) | Cung cấp nguồn cho ECU |
| 3 | CAN_H | Dây truyền dữ liệu CAN high |
| 4 | CAN_L | Dây truyền dữ liệu CAN low |
| 5 | Sensor Throttle Position | Tín hiệu từ cảm biến gas |
| 6 | Sensor MAP (Manifold Absolute Pressure) | Áp suất đầu vào |
| 7 | Sensor MAF (Mass Air Flow) | Lưu lượng không khí |
| 8 | Sensor Coolant Temperature | Nhiệt độ nước làm mát |
| 9 | Ignition Signal | Tín hiệu đánh lửa |
| 10 | Fuel Pump Control | Điều khiển bơm nhiên liệu |
| 11 | O₂ Sensor Heater | Đốt nóng cảm biến oxy |
| 12 | O₂ Sensor Signal | Đọc giá trị O₂ |
| 13 | Crankshaft Position Sensor | Tín hiệu vị trí trục khuỷu |
| 14 | Camshaft Position Sensor | Tín hiệu vị trí trục cam |
| 15 | Power Supply for Sensors | 5 V hoặc 3.3 V tùy model |
| 16 | No Connection (NC) | Thông thường không dùng |
Lưu ý: Các chân 3‑4 là đường truyền CAN, nếu bạn thay đổi hoặc lắp ghép sai, toàn bộ mạng xe sẽ mất liên lạc.
6.2. Giắc 6‑pin của hệ thống ABS
Có thể bạn quan tâm: Chiến Tranh Toyota Battle Of Fada: Cuộc Đối Đầu Lịch Sử Giữa Hai Gã Khổng Lồ Ô Tô
| Chân | Chức năng | Ghi chú |
|---|---|---|
| 1 | Ground | |
| 2 | 12 V Power | |
| 3 | Wheel Speed Sensor (FL) | Front‑Left |
| 4 | Wheel Speed Sensor (FR) | Front‑Right |
| 5 | Wheel Speed Sensor (RL) | Rear‑Left |
| 6 | Wheel Speed Sensor (RR) | Rear‑Right |
6.3. Giắc 8‑pin của camera hành trình (Dash Cam)
| Chân | Chức năng | Ghi chú |
|---|---|---|
| 1 | Ground | |
| 2 | 12 V Power (Ignition) | Chỉ bật khi có chìa khóa |
| 3 | Video Signal (RCA) | |
| 4 | Audio Signal (RCA) | |
| 5 | G‑Sensor (động) | Phát hiện va chạm |
| 6 | Parking Mode Power | Hoạt động khi xe tắt |
| 7 | CAN_H (optional) | Nếu camera hỗ trợ CAN |
| 8 | CAN_L (optional) |
Các ví dụ trên chỉ mang tính tham khảo. Đối với từng mẫu xe (Corolla, Camry, RAV4, Hilux, …) có thể có sự khác biệt nhất định.
7. Những lỗi thường gặp khi thực hiện “chiều đánh số giắc đực” và cách khắc phục
| Lỗi | Nguyên nhân | Hướng khắc phục |
|---|---|---|
| Sai vị trí chân | Đánh số ngược chiều kim đồng hồ, hoặc không tham khảo đúng tài liệu | Kiểm tra lại bản vẽ và xác nhận hướng nhìn (đầu cắm hoặc đầu nhận) |
| Nối ngắn mạch | Dây nối chạm vào nhau, hoặc cắm sai chân ground và power | Dùng đồng hồ đo continuity để kiểm tra ngắn mạch trước khi lắp lại |
| Không có tín hiệu | Đầu cắm lỏng, tiếp xúc kém, hoặc dây bị đứt | Kiểm tra độ bám, làm sạch tiếp điểm, thay dây nếu cần |
| Mất kết nối CAN | Chân CAN_H/L bị lộn hoặc có nhiễu | Đảm bảo các chân CAN được nối đúng, tránh chạy dây gần nguồn cao áp |
| Đánh số không đồng nhất | Sử dụng tài liệu của model khác | Luôn xác nhận model, năm, và phiên bản trước khi sử dụng tài liệu |
8. Một số mẹo “pro” để làm việc nhanh và an toàn
- Sử dụng bìa giấy dán giấy (masking tape) để dán lên các chân đã đánh dấu, tránh việc vô tình thay đổi.
- Khi làm việc trên điện áp cao (ví dụ: hệ thống hybrid hoặc xe điện), luôn đảm bảo an toàn: tháo pin, đeo găng tay cách điện.
- Ghi lại hình ảnh: Chụp ảnh giắc trước và sau khi đánh số để làm tài liệu tham khảo nhanh.
- Sắp xếp dây cáp: Dùng cable tie và đường ống (conduit) để giữ dây gọn gàng, giảm thiểu rung động.
- Khi đổi vị trí các chân, dùng heat shrink (ống co) để bảo vệ các đầu nối khỏi môi trường ẩm ướt và bụi bẩn.
9. Kết luận
Việc chiều đánh số giắc đực Toyota không chỉ là một bước kỹ thuật mà còn là nền tảng để đảm bảo mọi hệ thống điện trên xe hoạt động ổn định, an toàn và dễ bảo trì. Thông qua:
- Hiểu rõ khái niệm và tầm quan trọng của pinout,
- Thu thập tài liệu chính xác,
- Thực hiện quy trình đo và đánh số cẩn thận,
- Kiểm tra và xác nhận lại sau khi lắp đặt,
bạn sẽ giảm thiểu đáng kể rủi ro hỏng hóc, tăng tốc độ sửa chữa và nâng cấp, đồng thời tạo dựng một nền tảng vững chắc cho các dự án DIY trên xe Toyota của mình.
Hãy luôn nhớ: An toàn là trên hết; không bao giờ vội vàng khi làm việc với hệ thống điện. Dành thời gian để kiểm tra, ghi chép và xác nhận lại mọi kết nối – đó là chìa khóa để thành công trong mọi công việc liên quan đến giắc đực Toyota.
Chúc bạn thành công trong mọi dự án và luôn lái xe an toàn!
