Toyota Land Cruiser là một trong những mẫu xe đa dụng (SUV) mạnh mẽ, bền bỉ và được ưa chuộng trên toàn thế giới. Đặc biệt, các phiên bản Land Cruiser mới nhất (ví dụ: Land Cruiser 300 Series) được trang bị hệ thống PCS (Powertrain Control System) – một bộ điều khiển điện tử thông minh, chịu trách nhiệm quản lý và tối ưu hoá hoạt động của động cơ, hộp số, hệ thống truyền động và các cảm biến liên quan. Việc bảo dưỡng, chẩn đoán và kiểm tra PCS đúng cách không chỉ giúp duy trì hiệu suất tối ưu, giảm tiêu hao nhiên liệu mà còn kéo dài tuổi thọ của xe.
Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, về cách kiểm tra PCS trên Toyota Land Cruiser, bao gồm:
- Giới thiệu tổng quan về PCS và vai trò của nó trong Land Cruiser
- Các dấu hiệu cảnh báo hệ thống PCS gặp sự cố
- Chuẩn bị công cụ và môi trường làm việc
- Quy trình kiểm tra phần cứng (cảm biến, dây nối, máy phát điện)
- Sử dụng phần mềm chẩn đoán (Toyota Techstream, OBD-II)
- Đọc và phân tích mã lỗi (DTC) liên quan tới PCS
- Cách thực hiện reset, cập nhật firmware và calibrate lại hệ thống
- Bảo dưỡng định kỳ và các lưu ý khi thay thế linh kiện
- Câu hỏi thường gặp (FAQ) và khắc phục sự cố nhanh
- Kết luận và lời khuyên cuối cùng
Có thể bạn quan tâm: Cách Che Đầu Dvd Toyota Altis 2009: Hướng Dẫn Chi Tiết Từ A Đến Z
1. Giới Thiệu Tổng Quan Về PCS Trên Toyota Land Cruiser

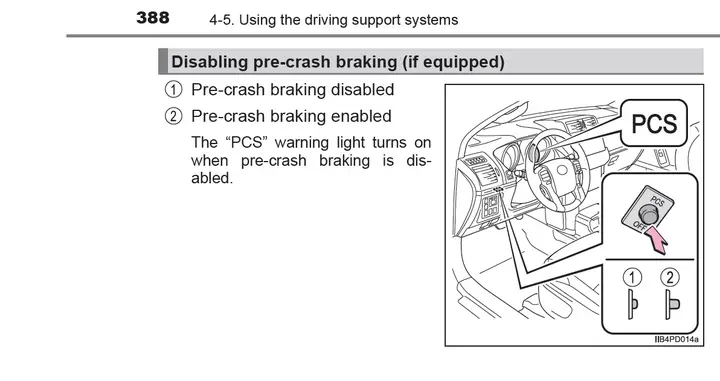

1.1 PCS là gì?
PCS (Powertrain Control System) là bộ não điện tử của hệ thống truyền động. Nó bao gồm:
- ECU (Engine Control Unit): Điều khiển phun nhiên liệu, thời gian đánh lửa, áp suất turbo (nếu có).
- TCU (Transmission Control Unit): Quản lý chuyển số tự động, đồng bộ hoá ly hợp, điều khiển chế độ lái (Eco, Sport, Terrain).
- ABS/ESC Modules: Kết hợp với PCS để điều chỉnh lực phanh và lực kéo trong các tình huống phanh khẩn cấp hoặc mất lái.
- Các cảm biến quan trọng: MAP, MAF, O2, TPS, CKP, CMP, camshaft position, wheel speed, yaw rate, steering angle, và nhiều cảm biến khác.
1.2 Vai trò quan trọng của PCS
- Tối ưu hoá hiệu suất động cơ: Đảm bảo tỷ lệ không khí-nhiên liệu (air-fuel ratio) luôn trong giới hạn lý tưởng, giảm khí thải.
- Quản lý công suất truyền động: Đảm bảo hộp số chuyển số mượt mà, giảm hao mòn.
- Cải thiện an toàn: Kết hợp với hệ thống ổn định (VSC, ESC) để duy trì độ bám đường và kiểm soát xe trong các điều kiện khó.
- Tiết kiệm nhiên liệu: Thông qua các chế độ lái và chiến lược phun nhiên liệu thông minh.

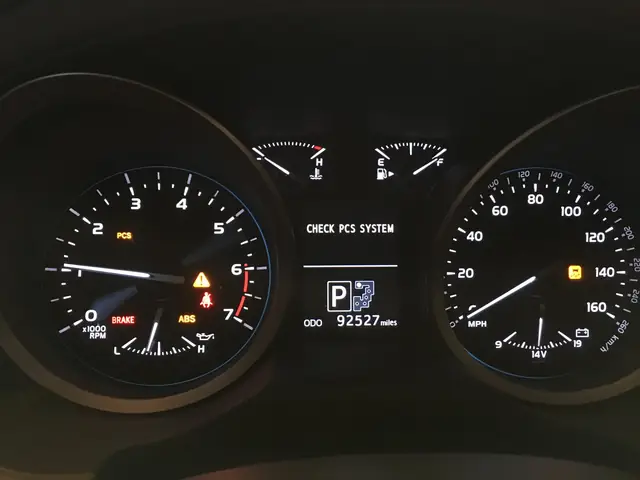

2. Dấu Hiệu Cảnh Báo Hệ Thống PCS Gặp Sự Cố
Trước khi thực hiện kiểm tra, hãy nhận diện các triệu chứng thường gặp:
| Triệu chứng | Nguyên nhân khả dĩ liên quan tới PCS |
|---|---|
| Đèn cảnh báo “Check Engine” bật liên tục | Mã lỗi DTC liên quan tới cảm biến hoặc ECU |
| Rơ-moóc chuyển số chậm, giật, hoặc “trượt” | TCU lỗi, dây truyền tín hiệu, hoặc bộ nhớ EEPROM hỏng |
| Mất công suất, động cơ “còi” khi tăng tốc | Lỗi MAP/MAF, cảm biến áp suất dầu, hoặc bộ điều khiển turbo |
| Tiêu hao nhiên liệu tăng đột biến | Hệ thống khí thải (O2 sensor) hoặc chiến lược phun nhiên liệu sai |
| Đèn ABS/ESC bật đồng thời với “Check Engine” | Mối liên kết giữa PCS và các mô-đun an toàn bị lỗi |
| Tiếng kêu lạ khi chuyển số | Bộ ly hợp điện (e-clutch) hoặc sensor tốc độ bánh xe lỗi |
Khi xuất hiện bất kỳ dấu hiệu nào trên, việc chẩn đoán bằng công cụ OBD-II và kiểm tra phần cứng là cần thiết.
3. Chuẩn Bị Công Cụ Và Môi Trường Làm Việc
3.1 Công cụ chẩn đoán
| Công cụ | Mô tả | Ghi chú |
|---|---|---|
| Toyota Techstream (J2534) | Phần mềm chuẩn OEM của Toyota, hỗ trợ đọc/đặt lại mã lỗi, cập nhật firmware. | Yêu cầu laptop Windows, cáp J2534. |
| OBD-II Bluetooth Adapter (ELM327) | Đối với người dùng không có Techstream, có thể dùng phần mềm OBD Fusion, Torque. | Hạn chế trong việc truy cập một số module chuyên sâu. |
| Multimeter (đo điện áp, điện trở) | Kiểm tra nguồn, đất, và các dây điện. | Độ chính xác 0.1V, 0.1Ω. |
| Oscilloscope (tùy chọn) | Đo dạng sóng tín hiệu từ các cảm biến tốc độ, vị trí. | Hữu ích cho việc chẩn đoán sensor lỗi. |
| Bộ dụng cụ cơ khí (cờ lê, mỏ lết, tua vít) | Tháo lắp cảm biến, dây nối. | Đảm bảo bộ dụng cụ sạch sẽ, không gây gỉ. |
3.2 Môi trường làm việc
Có thể bạn quan tâm: Kiểm Tra Đèn Check Engine Nhấp Nháy Trên Toyota Corolla: Nguyên Nhân, Hậu Quả Và Cách Xử Lý
- Nơi thoáng mát, không ẩm để tránh hỏng thiết bị điện tử.
- Đèn chiếu sáng tốt để quan sát dây nối và kết nối.
- Bảo hộ cá nhân: găng tay cách điện, kính bảo hộ khi làm việc với pin và dây điện.
- Đảm bảo pin xe: Sạc đầy hoặc sử dụng cáp jumper để tránh mất nguồn trong quá trình kiểm tra.
4. Quy Trình Kiểm Tra Phần Cứng PCS
4.1 Kiểm tra nguồn và đất (Power & Ground)
- Xác định vị trí pin: Thông thường nằm ở góc bên trái khoang động cơ.
- Đo điện áp pin: Đầu ra nên là 12.6V (xe lạnh) đến 13.8V (động cơ đang chạy).
- Kiểm tra dây nối tới ECU/TCU: Đảm bảo không bị lỏng, ăn mòn.
- Đo điện trở nối đất: Giữa cổng đất của ECU và khung xe không vượt quá 0.1Ω. Nếu cao hơn, cần làm sạch hoặc thay dây nối.
4.2 Kiểm tra các cảm biến quan trọng
| Cảm biến | Vị trí | Kiểm tra |
|---|---|---|
| MAF (Mass Air Flow) | Đầu vào ống nạp không khí | Đo điện áp khi động cơ chạy (0.5-4.5V). |
| MAP (Manifold Absolute Pressure) | Đầu vào manifold | Kiểm tra điện áp (0.5-4.5V) và so sánh với áp suất thực tế. |
| TPS (Throttle Position Sensor) | Cánh ga | Đo điện trở từ 0% (đóng) tới 100% (mở). |
| CKP (Crankshaft Position) | Trục khuỷu | Kiểm tra dạng sóng xung trên oscilloscope (độ rộng ~ 1-2ms). |
| CMP (Camshaft Position) | Trục cam | Tương tự CKP, kiểm tra đồng thời để đảm bảo đồng bộ. |
| O2 Sensor (bộ xúc tác trước & sau) | Hệ thống xả | Đo điện áp (0.1-0.9V) khi xe nóng. |
| Wheel Speed Sensors | Gầm bánh xe | Kiểm tra điện trở (1k-2kΩ) và tín hiệu xung. |
- Lưu ý: Khi đo điện áp, động cơ phải ở nhiệt độ hoạt động (khoảng 80-90°C) để cảm biến đạt độ ổn định.
4.3 Kiểm tra bộ truyền động (Transmission)
- Kiểm tra mức dầu hộp số: Đảm bảo mức dầu trong khoảng “Full” khi xe đang đứng trên mặt phẳng. Dầu bẩn hoặc mức thấp có thể gây lỗi TCU.
- Kiểm tra cảm biến tốc độ bánh xe (VSS): Đo điện trở và tín hiệu xung, so sánh với thông số nhà sản xuất.
- Kiểm tra bộ ly hợp điện (e-clutch): Đo điện áp cấp (12V) và dòng tiêu thụ (khoảng 5-10A).
4.4 Kiểm tra các mô-đun phụ trợ
- Mô-đun ABS/ESC: Kiểm tra dây nối, cảm biến góc quay (yaw rate sensor), cảm biến góc lái (steering angle sensor).
- Mô-đun HVAC (điều hòa): Dù không trực tiếp liên quan tới PCS, nhưng lỗi giao tiếp CAN bus có thể gây lỗi toàn bộ hệ thống.
5. Sử Dụng Phần Mềm Chẩn Đoán PCS
5.1 Kết nối Toyota Techstream
- Cắm cáp J2534 vào cổng OBD-II (thường nằm dưới bảng điều khiển, phía lái).
- Mở phần mềm Techstream, chọn “Toyota Land Cruiser” và “Model Year”.
- Chọn “Full System Scan” để quét toàn bộ mô-đun: Engine, Transmission, ABS, VSC, Airbag, HVAC.
- Lưu lại log (dạng .csv) để phân tích sau.
5.2 Đọc và Xử lý Mã Lỗi (DTC)
- Mã chuẩn OBD-II (Pxxxx): Ví dụ, P0101 – “Mass Air Flow Circuit Range/Performance Problem”.
- Mã Toyota riêng (Cxxxx, Bxxxx, Uxxxx): Ví dụ, C1201 – “ABS Wheel Speed Sensor Fault”.
- Phân loại:
- P0xxx: Chuẩn OEM, thường liên quan tới cảm biến.
- P1xxx: Các lỗi chỉ xuất hiện trong chế độ chẩn đoán.
- Cxxxx: Hệ thống chịu lực (chassis).
- Bxxxx: Hệ thống khí nổ (body).
- Uxxxx: Lỗi giao tiếp mạng CAN bus.
5.3 Xóa mã lỗi và kiểm tra lại
Sau khi sửa chữa, sử dụng “Clear DTCs” trong Techstack. Khởi động lại xe, để hệ thống tự chẩn đoán trong 5-10 phút. Nếu mã lỗi không tái xuất hiện, công việc đã thành công.
Có thể bạn quan tâm: Khi Đèn Check Engine Nhấp Nháy Trên Toyota Camry: Nguyên Nhân, Hậu Quả Và Cách Xử Lý
6. Reset, Cập Nhật Firmware và Calibrate PCS
6.1 Reset PCS (ECU/TCU)
- Soft Reset: Tháo cáp pin (cực âm) trong 10 giây, sau đó nối lại.
- Hard Reset: Sử dụng chức năng “ECU Reset” trong Techstream (đòi hỏi cấp quyền kỹ thuật).
- Lưu ý: Reset sẽ xóa các tham số học được (learned values) như idle speed, fuel trim. Xe sẽ cần thời gian “điều chỉnh lại” (relearn) trong khoảng 10-20 km lái.
6.2 Cập nhật Firmware
Toyota thường phát hành bản cập nhật phần mềm (ECU/TCU) để cải thiện hiệu suất hoặc sửa lỗi. Quy trình:
- Kiểm tra phiên bản hiện tại trong Techstream (System Information).
- Tải bản firmware mới từ trang hỗ trợ Toyota (yêu cầu tài khoản đại lý).
- Thực hiện “Flash” qua J2534, đảm bảo pin đầy và không bị gián đoạn.
- Sau khi flash, thực hiện “Calibrate” các cảm biến (đặc biệt là Throttle Position và Transmission Shift Points).
6.3 Calibrate Throttle Position Sensor (TPS)
- Vào Techstream → Calibration → Throttle Calibration.
- Thực hiện “Closed Throttle Calibration” (đóng ga hoàn toàn).
- Tiếp theo “Open Throttle Calibration” (mở ga 100%).
- Lưu lại và khởi động lại hệ thống.
6.4 Calibrate Transmission Shift Points
- Vào Techstream → Transmission → Shift Calibration.
- Chọn “Adaptive Shift Learning Reset”.
- Lái xe trong 20-30 km để hệ thống tự học lại các điểm đổi số.
7. Bảo Dưỡng Định Kỳ PCS
| Thời gian | Công việc |
|---|---|
| Mỗi 10,000 km | Kiểm tra mức dầu hộp số, thay dầu nếu cần (đối với phiên bản tự động). |
| Mỗi 20,000 km | Kiểm tra và làm sạch cảm biến MAF, MAP. |
| Mỗi 30,000 km | Kiểm tra dây nối CAN bus, làm sạch đầu cắm. |
| Mỗi 50,000 km | Thay lọc gió, kiểm tra bộ lọc nhiên liệu. |
| Mỗi 100,000 km | Kiểm tra và thay bộ cảm biến O2 (trước và sau). |
| Mỗi 150,000 km | Kiểm tra và thay bộ cảm biến camshaft (CMP) nếu có dấu hiệu hư hỏng. |
Ngoài ra, luôn đọc sổ tay bảo dưỡng của Land Cruiser để biết thời gian thay dầu truyền động và các mục kiểm tra cụ thể theo năm sản xuất.
8. Câu Hỏi Thường Gặp (FAQ)
8.1 Làm sao biết mã lỗi P0101 là do cảm biến MAF hay do dây nối?
Có thể bạn quan tâm: Chế Độ Nạp Chia Khoa Toyota: Hướng Dẫn Chi Tiết Và Lợi Ích Cho Xe Ô Tô
- Bước 1: Kiểm tra điện áp MAF khi động cơ chạy (phải trong khoảng 0.5‑4.5V).
- Bước 2: Kiểm tra điện trở dây nối (khoảng 150‑300Ω).
- Bước 3: Nếu điện áp ổn định nhưng vẫn có lỗi, có thể cảm biến bị bám bẩn – làm sạch bằng dung dịch MAF cleaner. Nếu vẫn lỗi, thay mới.
8.2 Đèn ABS/ESC bật đồng thời với “Check Engine”, có phải PCS bị hỏng không?
Không nhất thiết. Thường là lỗi giao tiếp CAN bus. Kiểm tra:
- Đầu cắm OBD-II sạch sẽ, không có oxi hoá.
- Kiểm tra các dây nối nguồn và đất của mô-đun ABS/ESC.
- Sử dụng Techstream để đọc mã lỗi “Uxxxx” (ví dụ U0100 – “Lost Communication With ECM/PCM”).
8.3 Khi thay dầu hộp số, có cần reset TCU không?
Không bắt buộc, nhưng đề nghị thực hiện “Transmission Adaptation Reset” trong Techstream để hệ thống có thể tái học lại điểm đổi số dựa trên đặc tính dầu mới.
8.4 Nếu xe không lên máy sau khi reset ECU, nguyên nhân có thể là gì?
- Pin yếu hoặc mất nguồn trong quá trình reset.
- Dây nối đất không chắc.
- Bộ nhớ EEPROM của ECU hỏng (cần thay mới).
8.5 Nên dùng loại dầu nào cho PCS (động cơ và hộp số)?
- Động cơ (diesel hoặc gasoline): Dầu 5W‑30 hoặc 0W‑20 (theo khuyến cáo nhà sản xuất).
- Hộp số tự động: Dầu ATF Toyota ATF WS (đối với Land Cruiser 300 Series).
- Hộp số bán tự động (CVT): Dầu CVT Toyota CVTF (nếu áp dụng).
9. Kết Luận – Lời Khuyên Cuối Cùng
Kiểm tra và bảo dưỡng hệ thống PCS trên Toyota Land Cruiser không phải là việc đơn giản như thay lọc gió. Đòi hỏi kiến thức về điện tử, phần mềm chẩn đoán và kỹ năng cơ khí. Tuy nhiên, nếu bạn tuân thủ quy trình sau:
- Nhận diện triệu chứng và ghi lại mã lỗi bằng công cụ chẩn đoán chuẩn Toyota.
- Kiểm tra nguồn, đất và các dây nối để loại bỏ lỗi phần cứng cơ bản.
- Đo và kiểm tra cảm biến quan trọng (MAF, MAP, TPS, CKP, CMP, O2).
- Sử dụng Techstream để đọc DTC, reset, calibrate và cập nhật firmware nếu cần.
- Thực hiện bảo dưỡng định kỳ theo khuyến cáo của nhà sản xuất.
Bạn sẽ giữ cho Land Cruiser của mình luôn ở trạng thái hoạt động tối ưu, duy trì hiệu suất mạnh mẽ và độ bền bỉ lâu dài. Đừng quên luôn làm việc trong môi trường an toàn, sử dụng thiết bị bảo hộ và tuân thủ các quy định kỹ thuật. Khi gặp khó khăn, hãy tìm đến đại lý Toyota hoặc trung tâm dịch vụ uy tín, nơi có công cụ và phần mềm chuẩn OEM để đảm bảo công việc được thực hiện chính xác.
Chúc bạn thành công trong việc chẩn đoán và bảo dưỡng PCS trên Toyota Land Cruiser, và luôn an toàn trên mọi hành trình!
