Xe ô tô điện đang dần trở thành lựa chọn phổ biến nhờ tính thân thiện môi trường và chi phí vận hành thấp. Tuy nhiên, để hiểu rõ lý do vì sao chúng hoạt động khác biệt hoàn toàn so với xe đốt trong truyền thống, việc tìm hiểu về cấu tạo xe ô tô điện là bước đầu tiên và quan trọng. Bài viết này sẽ phân tích chi tiết từng bộ phận chính, từ nguồn năng lượng đến hệ thống truyền động, giúp bạn nắm được kiến thức nền tảng về công nghệ xe điện hiện đại.
Có thể bạn quan tâm: Ảnh Bằng Lái Xe Ô Tô: Quy Định Chi Tiết Và Mẹo Chụp Đúng Chuẩn
Tóm tắt nhanh: Những hệ thống cốt lõi của xe điện

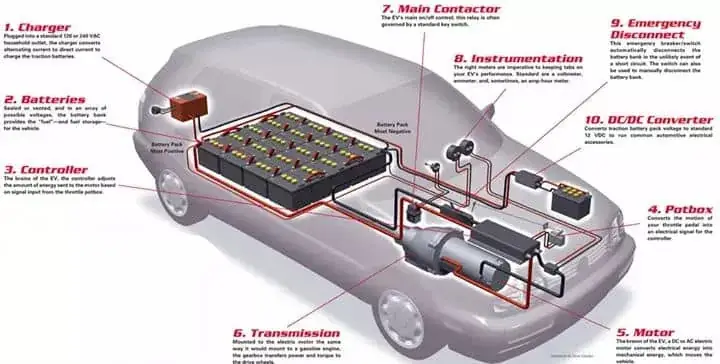

Khác với xe đốt trong phức tạp với hàng trăm bộ phận chuyển động, cấu tạo xe ô tô điện tối giản hơn đáng kể nhưng lại đòi hỏi sự tích hợp công nghệ cao. Về cơ bản, một chiếc xe điện hoàn chỉnh gồm bốn hệ thống chính: Hệ thống lưu trữ năng lượng (pin), Hệ thống truyền động (động cơ điện), Hệ thống điều khiển và quản lý (bộ điều khiển), và Hệ thống sạc. Sự phối hợp nhịp nhàng của các hệ thống này quyết định hiệu suất, phạm vi hoạt động và trải nghiệm lái của chiếc xe.
Có thể bạn quan tâm: Đăng Ký Xe Ô Tô Ở Đâu? Hướng Dẫn Chi Tiết Thủ Tục 2026
1. Hệ Thống Lưu Trữ Năng Lượng: Trái Tim Của Xe Điện
Đây là thành phần quan trọng nhất, đóng vai trò như “bình xăng” nhưng lưu trữ điện năng thay vì nhiên liệu hóa thạch.
1.1. Pin Trai (Battery Pack)
- Vật liệu: Hầu hết các xe điện hiện đại sử dụng pin lithium-ion (Li-ion) nhờ mật độ năng lượng cao và chu kỳ sạc/xả dài. Các dạng hóa học phổ biến gồm NMC (Nickel Manganese Cobalt), LFP (Lithium Iron Phosphate – an toàn, bền hơn, giá thành thấp hơn).
- Cấu trúc: Không phải một khối đơn lẻ, pack pin được cấu thành từ hàng trăm đến hàng nghìn ô pin (cell) được kết nối song song/liên tiếp để đạt điện áp và dung lượng yêu cầu (thường từ 300V đến 800V). Các ô pin này được bố trí trong khung phẳng dưới sàn xe (skateboard chassis) để cân bằng trọng tâm và tối ưu không gian.
- Quản lý nhiệt: Hệ thống làm mát/bảo vệ pin (Battery Thermal Management System – BTMS) là yếu tố sống còn. Nó sử dụng chất lỏng làm mát (liquid cooling) hoặc không khí để duy trì nhiệt độ hoạt động tối ưu (thường từ 20°C đến 40°C), tránh quá nhiệt gây cháy nổ hoặc quá lạnh làm giảm hiệu năng và tuổi thọ.
1.2. Bộ Điều Khiển Pin (Battery Management System – BMS)
Đây là “bộ não” của pack pin. BMS thực hiện các nhiệm vụ quan trọng:
- Giám sát: Đo điện áp, dòng điện, nhiệt độ của từng ô pin hoặc module.
- Cân bằng: Đảm bảo các ô pin được sạc/xả đều nhau (cell balancing) để kéo dài tuổi thọ toàn bộ pin.
- Bảo vệ: Ngăn ngừa quá sạc, quá xả, quá nhiệt, quá lạnh, và ngắn mạch.
- Giao tiếp: Truyền dữ liệu trạng thái pin (SOC – State of Charge, SOH – State of Health) cho bộ điều khiển xe (VCU) và hệ thống sạc.
Có thể bạn quan tâm: Top 6 Mẫu Xe Điện Tesla Đáng Chú Ý Nhất
2. Hệ Thống Truyền Động: Động Cơ Điện Và Động Cơ Phát Điện
2.1. Động Cơ Điện (Electric Motor)
- Nguyên lý: Hoạt động dựa trên tương tác từ trường giữa phần stator (phần cố định) và rotor (phần quay). Điện áp xoay chiều (AC) từ pin (DC) được chuyển đổi bởi bộ biến áp (inverter) để điều khiển tốc độ và mô-men xoắn.
- Loại phổ biến:
- Động cơ không kết hợp (Induction Motor – AC Induction): Độ bền cao, ít bảo trì, phổ biến ở Tesla.
- Động cơ từ trường vĩnh cửu (Permanent Magnet Synchronous Motor – PMSM): Hiệu suất cao, mô-men xoắn lớn ngay từ tốc độ thấp, dùng nhiều ở các hãng xe châu Á và châu Âu.
- Đặc điểm: Cung cấp mô-men xoắn cực lớn ngay từ vòng quay đầu tiên, cho độ tăng tốc ấn tượng. Không cần hộp số truyền thống nhiều cấp, nhiều xe điện dùng hộp số đơn giản (giảm tốc) hoặc không cần hộp số (điều khiển tốc độ trực tiếp qua inverter).
2.2. Động Cơ Phát Điện (Motor Generator Unit – MGU) – Hệ thống thu hồi năng lượng
Trong xe điện hybrid (PHEV/HEV) và một số xe điện thuần túy có hệ thống thu hồi năng lượng cơ học (regenerative braking), động cơ phát điện đóng vai trò kép:
- Chế độ lái: Là động cơ điện chính, nhận năng lượng từ pin để truyền động.
- Chế độ sạc pin: Khi phanh hoặc lăn bánh tự do, động cơ hoạt động như máy phát điện, chuyển hóa động năng của xe thành điện năng nạp lại vào pin. Đây là cơ chế quan trọng làm tăng hiệu quả năng lượng và phạm vi hoạt động.
3. Hệ Thống Điều Khiển và Quản Lý: Bộ Não Tích Hợp
3.1. Bộ Điều Khiển Xe (Vehicle Control Unit – VCU)
Đây là bộ xử lý trung tâm điều phối mọi hoạt động của xe. Nó nhận tín hiệu từ bàn lái, cảm biến, và BMS, sau đó ra lệnh cho các bộ phận khác hoạt động như thế nào. VCU quyết định mức độ thu hồi năng lượng, phân phối mô-men xoắn giữa các động cơ (nếu có nhiều), và tối ưu hóa hiệu suất tổng thể.
3.2. Bộ Biến Áp (Inverter)
Có thể bạn quan tâm: Cách Khởi Động Xe Ô Tô Đúng Cách: Hướng Dẫn Chi Tiết Cho Số Sàn & Số Tự Động
Thành phần then chốt chuyển đổi dòng điện xoay chiều (AC) từ pin (DC) thành dạng tần số và điện áp thay đổi để điều khiển tốc độ và chiều xoay của động cơ điện. Nó cũng thực hiện quá trình ngược lại trong chế độ thu hồi năng lượng, chuyển AC từ động cơ thành DC để sạc pin. Công nghệ inverter (thường dùng transistor SiC – Silicon Carbide) ảnh hưởng trực tiếp đến hiệu suất và nhiệt độ của hệ thống.
4. Hệ Thống Sạc: Cắm Vào Để Đi
4.1. Cổng Sạc và Bộ Chuyển Đổi Ngoài (On-Board Charger – OBC)
- Cổng sạc: Thường có hai chuẩn phổ biến: Type 1 (Mỹ, Nhật) và Type 2 (Châu Âu, phần lớn thế giới). Các xe cao cấp còn hỗ trợ sạc DC nhanh qua cổng CCS/CHAdeMO.
- On-Board Charger (OBC): Là một bộ chuyển đổi điện áp/ tần số nằm trong xe. Nó nhận điện AC từ trạm sạc gia đình (220V/380V) hoặc trạm công cộng, chuyển thành DC phù hợp để sạc vào pin. Công suất OBC (thường 7kW, 11kW, 22kW) quyết định tốc độ sạc AC tối đa.
4.2. Sạc DC Nhanh
Không sử dụng OBC, xe điện kết nối trực tiếp với trạm sạc DC công suất cao (50kW, 150kW, thậm chí 350kW). Trạm sạc cung cấp dòng điện DC xuyên qua cổng sạc (thường là CCS) trực tiếp vào pin, bỏ qua bước chuyển đổi AC/DC của OBC, giúp sạc nhanh hơn nhiều (thường được sạc 10-80% trong 20-40 phút tùy công suất và khả năng chấp nhận dòng sạc của xe).
5. Hệ Thống Phụ Trợ Không Thể Thiếu
5.1. Hệ Thống Làm Mát/Nhiệt
Ngoài làm mát pin, hệ thống này còn làm mát cho:
- Động cơ điện và inverter: Tản nhiệt ra khi hoạt động.
- Pin (nếu cần): Sưởi ấm pin trong môi trường lạnh để duy trì hiệu năng.
- Hệ thống điều hòa không khí cabin: Nhiều xe điện dùng máy nén điện (heat pump) hiệu quả cao hơn máy nén cơ khí truyền thống để tiết kiệm năng lượng.
5.2. Hệ Thống Điều Hòa Không Khí (HVAC)
Trên xe điện, hệ thống sưởi/nóng/lạnh cabin lấy năng lượng từ pin. Do đó, việc sử dụng điều hòa có thể làm giảm đáng kể phạm vi hoạt động (range). Công nghệ heat pump (máy bơm nhiệt) được ưa chuộng vì hiệu quả cao, tiêu thụ ít điện hơn cho cùng nhiệt độ so với hệ thống sưởi điện trực tiếp.
5.3. Hệ Thống Lái và Treo
- Hệ thống lái: Do không có động cơ đốt trong, xe điện thường dùng hệ thống lái trợ lực điện (Electric Power Steering – EPS), giúp tinh chỉnh tỷ lệ lái linh hoạt và tiết kiệm năng lượng.
- Hệ thống treo: Nhiều xe điện cao cấp trang bị hệ thống treo khí nén có thể điều chỉnh độ cứng và chiều cao từ xa, hoặc thậm chí hệ thống treo hoạt động bằng điện (ví dụ: Audi e-tron) để cân bằng trọng tâm và tối ưu hóa hiệu suất.
6. Thiết Kế Ngoại Thất và Nội Thất: Tối Ưu Hóa Cho Cấu Tạo
- Ngoại thất: Việc đặt pin dưới sàn xe (skateboard platform) cho phép thiết kế khoang lái rộng rãi hơn, trần cao hơn, và bánh xe có thể đặt ở bốn góc xe tối ưu độ ổn định. Thiết kế thường có mũi xe hở (không cần lấy gió làm mát động cơ) và khe hở gió tối thiểu để giảm lực cản.
- Nội thất: Hệ thống đóng mở cửa sổ, điều hòa, hệ thống giải trí đều hoạt động bằng điện. Màn hình cảm ứng lớn, giao diện kỹ thuật số trở thành trung tâm điều khiển, thay thế nhiều nút bấm cơ học.
Kết Luận
Hiểu rõ cấu tạo xe ô tô điện cho thấy sự khác biệt căn bản về triết lý kỹ thuật so với xe đốt trong: sự đơn giản cơ học (ít bộ phận chuyển động), sự phụ thuộc vào điện tử và phần mềm, và sự tập trung vào quản lý năng lượng từ pin đến bánh xe. Sự tiến bộ của pin, động cơ điện, và hệ thống quản lý nhiệt chính là động lực chính thúc đẩy cuộc cách mạng xe điện toàn cầu. Khi cân nhắc mua xe điện, bên cạnh phạm vi hoạt động và thời gian sạc, việc hiểu được các thành phần cốt lõi này sẽ giúp bạn đánh giá được chất lượng, độ bền và công nghệ ẩn sau một chiếc xe.
