Côn xe ô tô, hay còn gọi là bộ ly hợp, là một trong những hệ thống cơ khí quan trọng nhất quyết định khả năng truyền lực từ động cơ đến bánh xe. Hiểu rõ cấu tạo côn xe ô tô và nguyên lý hoạt động không chỉ giúp tài xế sử dụng xe thành thạo, tiết kiệm nhiên liệu mà còn là nền tảng để chẩn đoán sớm các dấu hiệu hỏng hóc, từ đó bảo dưỡng và sửa chữa kịp thời, đảm bảo an toàn tối đa trên mọi hành trình. Bài viết này sẽ phân tích chuyên sâu từng chi tiết về bộ phận này, từ thành phần cơ bản đến cách nhận biết và duy trì hiệu suất lâu dài.
Có thể bạn quan tâm: Cấu Tạo Bộ Chế Hòa Khí Xe Ô Tô: Chi Tiết Từ A Đến Z
Có thể bạn quan tâm: Cấu Tạo Bình Xăng Xe Ô Tô: Tổng Quan Chi Tiết Và Nguyên Lý Hoạt Động
Tóm Tắt Các Phần Chính Trong Bài Viết
- Côn xe ô tô là gì? – Khái niệm và vai trò trọng tâm trong hệ truyền động.
- Cấu tạo chi tiết của bộ ly hợp – Phân tích từng bộ phận cơ khí và chức năng.
- Nguyên lý hoạt động – Cơ chế kết nối và ngắt truyền động.
- Dấu hiệu nhận biết côn xe bị hỏng – Các hiện tượng bất thường cần lưu ý.
- Thời điểm thay côn xe ô tô – Khoảng cách đóng khuyến cáo và yếu tố ảnh hưởng.
- Hướng dẫn bảo dưỡng côn xe đúng cách – Các bước và lưu ý quan trọng để gia tăng tuổi thọ.
Có thể bạn quan tâm: Cấu Tạo Ngoại Thất Xe Ô Tô: Tổng Hợp Chi Tiết Từ A Đến Z
Côn Xe Ô Tô Là Gì?
Côn xe ô tô (bộ ly hợp) là một cụm thiết bị cơ khí được lắp giữa động cơ và hộp số, có nhiệm vụ chính là điều khiển sự kết nối hoặc ngắt kết nối đường truyền lực. Khi kết nối, mô men xoắn từ động cơ được truyền qua bánh đà, đĩa ly hợp và trục côn để đến hộp số, từ đó phân bổ lực ra bánh xe. Khi ngắt kết nối, động cơ và hộp số hoạt động độc lập, cho phép tài xế thay đổi số hoặc dừng xe mà không làm dừng đột ngột động cơ. Ngoài ra, bộ ly hợp còn có chức năng giảm xóc cho hệ thống truyền động, hạn chế tải trọng đột ngột lên động cơ và hộp số trong quá trình chuyển đổi số, từ đó bảo vệ các bộ phận khỏi hao mòn nhanh.
Về cơ bản, bộ ly hợp là “cầu nối” linh hoạt, giúp quá trình khởi động, tăng tốc, chuyển số và dừng xe diễn ra êm ái, trơn tru. Sự kiểm soát này được thực hiện thông qua bàn đạp côn và hệ thống thủy lực hoặc cơ khí, tùy theo thiết kế xe. Một bộ ly hợp hoạt động tốt sẽ mang lại cảm giác chuyển số nhẹ nhàng, không bị giật, đồng thời hạn chế hiện tượng trượt đĩa, gây mài mòn không cần thiết.
Có thể bạn quan tâm: Cấp Lại Biển Số Xe Ô Tô: Quy Trình Và Lưu Ý Cần Biết
Cấu Tạo Chi Tiết Của Bộ Ly Hợp
Cấu tạo côn xe ô tô bao gồm nhiều bộ phận phụ tải, mỗi bộ phận đều có một nhiệm vụ cụ thể trong việc tạo ra, duy trì và ngắt kết nối ma sát. Dưới đây là các thành phần chính:
Bàn Đạp Côn (Clutch Pedal)
Đây là điểm tiếp xúc trực tiếp với tài xế. Khi đạp, bàn đạp kích hoạt hệ thống truyền động để tách đĩa ly hợp khỏi bánh đà. Cơ cấu này bao gồm trục đòn, thanh truyền và lò xo phản lực. Trên xe có phanh tay, bàn đạp côn thường nằm bên trái. Lực đạp cần đủ để tách đĩa nhưng không quá lớn, gây mệt mỏi cho tài xế. Trên nhiều xe hiện đại, bàn đạp côn được hỗ trợ bởi bộ trợ lực thủy lực hoặc cơ khí, giúp giảm lực đạp.

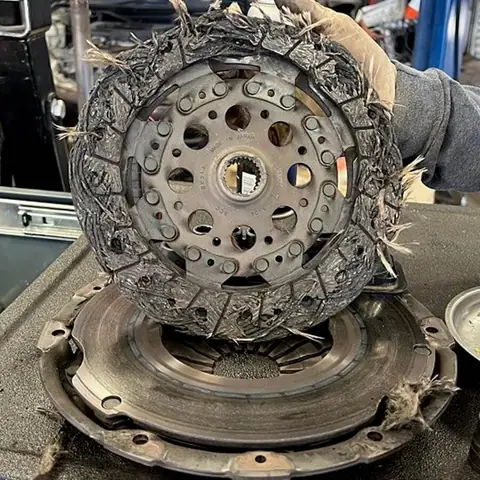

Đĩa Ly Hợp (Clutch Disc)
Đây là bộ phận ma sát trung tâm, thường được làm từ amiăng, sợi thủy tinh hoặc gốm, kết hợp với kim loại để tăng độ bền. Đĩa có các nan lót kim loại khâu vào và được gắn với trục côn. Khi nhả côn, đĩa bị ép chặt vào bánh đà, tạo lực ma sát để truyền động. Độ dày và chất liệu đĩa quyết định độ bền và cảm giác khi chuyển số. Đĩa bị mòn là nguyên nhân phổ biến nhất gây trượt côn.
Bánh Đà (Flywheel)
Là đĩa kim loại lớn gắn với trục khuỷu động cơ. Bánh đà có bề mặt phẳng, nhẵn và thường có các rãnh để tăng ma sát. Khi nhả côn, đĩa ly hợp được ép vào bánh đà, và nhờ ma sát giữa hai bề mặt, mô men xoắn được truyền đi. Bánh đà cũng có chức năng làm nhiệt dung, giúp ổn định tốc độ động cơ. Trên một số xe, bánh đà có thêm các lỗ khoan để giảm trọng lượng và tăng khả năng tản nhiệt.
Xilanh Cắt Ly Hợp (Clutch Slave Cylinder)
Là một xi lanh thủy lực (trên xe dùng thủy lực) hoặc cơ khí, có nhiệm vụ chuyển lực từ bàn đạp côn để đẩy đĩa ép tách đĩa ly hợp khỏi bánh đà. Khi đạp côn, dầu thủy lực trong hệ thống (nếu có) được nén, đẩy piston trong xilanh, từ đó kéo đĩa ép ra. Xilanh cần được kiểm tra định kỳ vì rò rỉ dầu thủy lực là lỗi thường gặp, dẫn đến côn không tách hết.
Đĩa Ép (Pressure Plate)
Là một bộ phận mạ bằng lò xo, gắn với bánh đà. Khi nhả côn, lò xo đĩa ép đẩy đĩa ly hợp vào bánh đà, tạo lực ép cần thiết để tăng ma sát. Lò xo có thể là loại cô dập (diaphragm spring) phổ biến hoặc loại nan nhiều. Đĩa ép cũng có thể điều chỉnh được lực ép thông qua các bulông điều chỉnh. Hư hỏng đĩa ép (lò xo gãy, bẹp) sẽ làm giảm lực ma sát, gây trượt côn.
Trục Côn & Ổ Trục Côn (Clutch Shaft & Bearing)
Trục côn là trục dẫn động nối đĩa ly hợp với hộp số. Nó được lắng đọng bằng vòng bi đầu trục (côn xe ô tô) để giảm ma sát quay. Vòng bi này cần được bôi trơn bởi dầu côn. Nếu vòng bi khô hoặc hỏng, sẽ gây kẹt, rít, hoặc khó chuyển số. Ổ trục côn là nơi tiếp nhận lực từ trục côn và truyền vào hộp số.
Các Bộ Phận Phụ Trợ
- Bộ trợ lực ly hợp: Trên xe có phanh tay, bộ trợ lực (bằng khí nén hoặc thủy lực) giúp giảm lực đạp côn.
- Cảm biến ly hợp: Một số xe hiện đại có cảm biến phát hiện độ mòn đĩa hoặc nhiệt độ, báo trên bảng táp-lô.
- Ống dẫn dầu thủy lực: Nếu hệ thống dùng thủy lực, các ống dẫn này phải đảm bảo không rò rỉ.
- Bạc đạn (release bearing): Là một bạc đạn đẩy đĩa ép khi đạp côn. Bạc đạn này cũng dễ hỏng nếu bị bám dầu hoặc mòn.
Nguyên Lý Hoạt Động Của Bộ Ly Hợp
Nguyên lý hoạt động côn xe ô tô dựa trên sự kết hợp giữa lực cơ học và ma sát. Có hai chế độ chính: kết nối truyền động và ngắt truyền động.
Khi Nhả Côn (Kết Nối Truyền Động)
- Khi tài xế nhả bàn đạp côn, lò xo trong xilanh cắt ly hợp (hoặc hệ thống thủy lực) đẩy đĩa ép về phía trước.
- Đĩa ép ép chặt đĩa ly hợp vào bánh đà.
- Lực ma sát giữa bề mặt đĩa ly hợp và bánh đà tạo ra sự liên kết cơ học, khiến trục khuỷu động cơ và trục hộp số quay cùng một tần số.
- Mô men xoắn từ động cơ được truyền trực tiếp đến hộp số, sau đó ra bánh xe. Xe di chuyển.
Khi Đạp Côn (Ngắt Truyền Động)
- Khi đạp bàn đạp côn, lực tác động truyền qua hệ thống truyền động đến xilanh cắt ly hợp.
- Xilanh kéo đĩa ép ra khỏi đĩa ly hợp.
- Lực ép giữa đĩa ly hợp và bánh đà giảm dần, đĩa tách khỏi bánh đà.
- Ma sát giảm về zero, động cơ và hộp số ngừng truyền lực với nhau.
- Lúc này, tài xế có thể sang số mà không cần tắt máy, hoặc dừng xe mà động cơ vẫn nổ ở số lẻ.
Trong các hệ thống thủy lực, dầu côn đóng vai trò truyền lực và làm mát. Trên xe số tự động (côn xe tự động), nguyên lý tương tự nhưng được điều khiển bằng máy tính và hệ thống bánh răng, không cần bàn đạp.
Các Dấu Hiệu Bộ Côn Xe Ô Tô Bị Hỏng
Nhận biết sớm dấu hiệu côn xe ô tô bị hỏng giúp tránh hư hỏng nghiêm trọng, tốn kém chi phí sửa chữa. Dưới đây là những biểu hiện thường gặp:
- Côn đạp nặng bất thường: Lực đạp côn tăng đáng kể, có thể do thiếu dầu bôi trơn trong hệ thống thủy lực, lò xo bị yếu, hoặc bạc đạn bị kẹt. Trên xe thủy lực, nếu bàn đạp côn đạp xuống đất mà không có độ đàn hồi, rất có thể đã hết dầu.
- Xe giật, rung khi nhả côn: Hiện tượng này xảy ra khi đĩa ly hợp đã mòn, bề mặt ma sát không còn phẳng, hoặc bánh đà bị cong. Khi nhả côn, đĩa và bánh đà không tiếp xúc đều, gây xóc và rung.
- Trượt côn (xe chậm di chuyển khi nhả côn): Khi nhả côn, động cơ nổ nhưng xe di chuyển chậm hoặc không chuyển động, thường là do đĩa ly hợp đã mòn đến mức không còn tạo đủ lực ma sát. Xe có thể bị trượt côn khi tải trọng lớn hoặc leo dốc.
- Tiếng kêu lạ từ cụm côn: Âm thanh kim loại kêu cót két, rít khi đạp/nhả côn có thể là do bạc đạn hỏng, lò xo gãy, hoặc đĩa ly hợp bị biến dạng.
- Khó sang số, số không vào: Khi côn không tách hết, bánh xe vẫn có lực truyền từ động cơ, dẫn đến khó đẩy cần số vào đúng vị trí, đặc biệt khi xe đang dừng.
- Mùi khét từ khoang máy: Mùi cao su cháy hoặc kim loại nóng là dấu hiệu đĩa ly hợp đã mòn quá mức, gây quá nhiệt và cháy.
- Hao nhiên liệu tăng đột biến: Do trượt côn, động cơ phải làm việc nặng hơn để duy trì tốc độ, dẫn đến tiêu hao nhiên liệu không hiệu quả.
- Nổ máy khó khi dừng đèn đỏ: Khi dừng xe, tài xế thường phải vừa đạp côn vừa bóp phanh. Nếu côn không tách hết, động cơ bị tải và có thể ngừng nổ.
Khi phát hiện một trong các dấu hiệu trên, cần đưa xe đến garage chuyên nghiệp để kiểm tra toàn bộ hệ thống ly hợp.
Côn Xe Ô Tô Bao Lâu Thì Thay Mới?
Thời gian thay côn xe ô tô không cố định mà phụ thuộc vào nhiều yếu tố:
- Khuyến cáo nhà sản xuất: Mỗi hãng xe có quy định riêng. Ví dụ, với xe Mercedes, thời gian thay côn thường từ 60.000 km đến 100.000 km tùy model và điều kiện sử dụng.
- Điều kiện lái xe: Lái xe thành thạo, thao tác côn nhẹ nhàng, ít dừng đèn đỏ sẽ kéo dài tuổi thọ. Ngược lại, thói quen đạp côn nặng, thường xuyên chạy đường đô thị, leo dốc sẽ làm hao mòn nhanh.
- Chất lượng phụ tùng: Côn chính hãng, đúng chuẩn thường bền hơn hàng nhái.
- Bảo dưỡng định kỳ: Thay dầu côn đúng hạn giúp giảm ma sát và làm mát, kéo dài tuổi thọ bộ ly hợp.
Trung bình, bộ ly hợp có tuổi thọ từ 40.000 km đến 100.000 km. Tuy nhiên, thay vì chờ đúng số km, tài xế nên quan sát các dấu hiệu hỏng hóc đã nêu. Nếu xe thường xuyên chở quá tải hoặc hoạt động trong môi trường khắc nghiệt (nhiệt độ cao, nhiều bụi bẩn), cần kiểm tra sớm hơn. Việc thay côn là bảo trì quan trọng, giúp tránh hư hỏng lan sang bánh đà hoặc hộp số – những chi phí sửa chữa cao hơn rất nhiều.
Hướng Dẫn Bảo Dưỡng Côn Xe Ô Tô Đảm Bảo Hoạt Động Bền Lâu
Bảo dưỡng côn xe ô tô đúng cách là chìa khóa để tiết kiệm chi phí và duy trì hiệu suất lái xe. Dưới đây là các nguyên tắc vàng:
Thay Dầu Côn Định Kỳ
Dầu côn (dầu ly hợp) có nhiệm vụ bôi trơn, làm mát và truyền lực trong hệ thống thủy lực (nếu có). Tùy loại xe, khoảng cách thay dầu từ 40.000 km đến 60.000 km. Luôn sử dụng loại dầu đúng chuẩn nhà sản xuất (ví dụ: Dầu côn Mercedes thường là loại đặc biệt). Dầu cũ, bị nhiễm bẩn hoặc mất nước sẽ làm giảm hiệu quả truyền lực, tăng ma sát và gây hỏng xylanh, bạc đạn.
Thao Tác Đạp Côn Đúng Kỹ Thuật
- Không đạp côn nửa nảy: Tránh thao tác đạp côn rất nhẹ, chỉ tách một phần, vì điều này làm đĩa ly hợp ma sát liên tục, gây mòn nhanh.
- Nhả côn từ từ, đồng bộ với chân ga: Khi xuất phát, nhả côn chậm đến điểm ma sát, sau đó tăng ga đồng thời tiếp tục nhả còn hoàn toàn. Tránh nhả côn đột ngột vì gây giật xe, mài mòn đĩa.
- Không giữ côn tách trong khi chờ đèn đỏ: Nếu dừng lâu, hãy về số lẻ và thả côn, chỉ đạp côn khi cần sang số. Giữ côn tách lâu làm tải trọng cho bạc đạn và xylanh.
- Tránh đạp côn khi xe đã dừng hẳn: Khi xe đã dừng, nên về số lẻ thay vì giữ côn tách, nhằm giảm áp lực lên bộ ly hợp.
Kiểm Tra Định Kỳ
Sau mỗi 20.000 km đến 30.000 km, nên kiểm tra toàn bộ hệ thống ly hợp tại garage uy tín. Các điểm kiểm tra bao gồm:
- Độ dày đĩa ly hợp.
- Tình trạng bánh đà (có bị gãy, mòn, biến dạng không).
- Lò xo đĩa ép có đều không.
- Bạc đạn và vòng bi có kẹt, rít không.
- Hệ thống thủy lực (nếu có) có rò rỉ, thiếu dầu không.
- Độ đàn hồi của bàn đạp côn.
Lưu Ý Khi Sử Dụng
- Không chở quá tải: Tải trọng vượt mức làm tăng lực ma sát, đốt nóng và mòn đĩa nhanh hơn.
- Tránh lái xe với chân côn “đi chân ngỗng”: Một số tài xế có thói quen để chân lên bàn đạp côn khi lái, điều này làm tải nhẹ lên bạc đạn, gây mòn không đều.
- Chú ý đến âm thanh và cảm giác: Bất kỳ thay đổi nào về âm thanh (rít, kêu cót két) hay cảm giác đạp côn (nặng, nhẹ bất thường) đều là dấu hiệu cảnh báo sớm.
Bảo Dưỡng Khi Thay Côn
Khi thay côn, nên kiểm tra và thay thế đồng thời các bộ phận liên quan như bánh đà (nếu mòn), bạc đạn, xylanh cắt ly hợp. Sử dụng phụ tùng chính hãng, đúng model xe. Sau khi thay, cần hiệu chỉnh lại lực đạp côn và kiểm tra hệ thống thủy lực (nếu có) để đảm bảo vận hành mượt mà.
Kết Luận
Hiểu rõ cấu tạo côn xe ô tô và nguyên lý hoạt động không chỉ là kiến thức cơ bản cho tài xế mà còn là công cụ chẩn đoán hiệu quả. Bộ ly hợp là một hệ thống cơ khí tinh vi, đòi hỏi sự phối hợp nhịp nhàng giữa các bộ phận. Việc quan sát các dấu hiệu côn xe ô tô bị hỏng và tuân thủ lịch bảo dưỡng côn xe ô tô định kỳ sẽ giúp tiết kiệm chi phí, nâng cao an toàn và trải nghiệm lái xe. Nếu bạn cần tư vấn chi tiết hơn về bảo dưỡng xe, đừng ngần ngại tham khảo các bài viết chuyên sâu tại mercedesbinhduong.vn, nơi cung cấp kiến thức ô tô chuẩn xác và thực tế nhất cho cộng đồng người yêu xe.
