Cầu sau xe ô tô điện là trái tim của hệ thống truyền động, quyết định trực tiếp đến hiệu suất, độ ổn định và an toàn của xe điện tự chế. Hiểu rõ bộ phận này không chỉ là kiến thức kỹ thuật mà còn là chìa khóa để bạn tối ưu hóa dự án xe điện của mình, từ xe 3 bánh, xe lôi đến ô tô điện 4 bánh. Bài viết này sẽ cung cấp phân tích chuyên sâu từ góc độ kỹ thuật, tập trung vào các tiêu chí lựa chọn, cấu tạo hiện đại và quy trình lắp đặt thực tế, giúp bạn đưa ra quyết định đầu tư chính xác và xây dựng chiếc xe an toàn, bền bỉ.
Có thể bạn quan tâm: Cầu Nâng Xe Ô Tô Trong Nhà: Top 5 Lựa Chọn Tối Ưu Cho Garage Cá Nhân
Có thể bạn quan tâm: Cấu Tạo Củ Đề Xe Ô Tô: Tổng Hợp Chi Tiết Nhất
Bảng Tóm Tắt Thông Số Kỹ Thuật Quan Trọng Của Cầu Sau Điện
| Tiêu Chí | Giá Trị Tiêu Chuẩn / Lựa Chọn | Ảnh Hưởng Đến Xe |
|---|---|---|
| Loại Cầu | Tích hợp động cơ điện + vi sai / Có hộp số phụ / Chỉ truyền động | Quyết định cấu trúc lắp đặt, khả năng vào cua, lực kéo và mức độ phức tạp khi lắp ráp. |
| Điện Áp Động Cơ | 48V, 60V (phổ biến) | Tương thích với hệ thống pin/ắc quy, ảnh hưởng đến công suất đầu ra và hiệu quả năng lượng. |
| Công Suất Động Cơ | 500W – 1200W (brushless) | Xác định tốc độ tối đa, khả năng leo dốc và trọng tải xe có thể chở. |
| Kích Thước Cầu | Tiêu chuẩn 80cm – 120cm (tùy chỉnh được) | Phù hợp với khung xe, ảnh hưởng đến khoảng cách bánh xe và độ ổn định cơ bản. |
| Hệ Thống Phanh | Phanh đĩa tích hợp (2 đĩa) / Phanh guốc | Độ an toàn khi giảm tốc, khả năng tản nhiệt và độ nhạy phanh, đặc biệt quan trọng với xe điện. |
| Tính Năng Bổ Sung | Hộp số phụ, cổng gắn kết linh hoạt | Mở rộng khả năng tùy biến, tối ưu lực kéo hoặc dễ dàng nâng cấp sau này. |
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Kinh Doanh Cho Thuê Xe Ô Tô: Từ A Đến Z
Cấu Tạo và Chức Năng Cốt Lõi: Tối Ưu Hóa Cho Xe Điện
Thiết Kế Tích Hợp Động Cơ Điện Brushless và Vi Sai

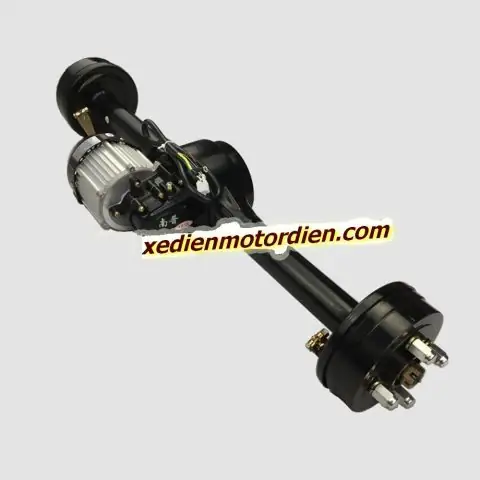

Đối với xe điện tự chế, thiết kế cầu sau tích hợp sẵn động cơ không chổi than (brushless motor) và vi sai (differential) là giải pháp tối ưu. Động cơ brushless vận hành êm ái, ít bảo trì, hiệu suất cao và tuổi thọ dài nhờ không có tiếp xúc vật lý giữa các chổi than và commutator. Vi sai là thành phần bắt buộc với xe có bánh sau đơn trục (xe 3 bánh, 4 bánh cầu sau đơn). Nó cho phép hai bánh xe quay với tốc độ khác nhau khi vào cua, ngăn hiện tượng trượt bánh và mất lái. Sự kết hợp này giảm thiểu đáng kể các bước lắp đặt rời rạc, đảm bảo độ đồng bộ cao giữa động cơ và cơ cấu truyền động.
Hệ Thống Phanh Đĩa Tích Hợp: Yếu Tố An Toàn Tối Ưu
Khác với xe xăng truyền thống, xe điện có mô-men xoắn tức thời và khả năng tăng/giảm tốc nhanh, đòi hỏi hệ thống phanh mạnh mẽ và ổn định. Cầu sau xe ô tô điện chuyên dụng thường được trang bị cụm phanh đĩa kép (hai đĩa phanh) với má phanh (caliper) cứng. Phanh đĩa có ưu thế vượt trội về khả năng tản nhiệt, giảm hiện tượng phanh kẹt (brake fade) khi phanh liên tục và độ nhạy cao. Việc tích hợp sẵn phanh đĩa vào cụm cầu sau đơn giản hóa công đoạn lắp đặt, đảm bảo điểm phanh được thiết kế đồng bộ với lực truyền động.
Cầu Sau Có Hộp Số Phụ (Gear Reduction)
Đối với các ứng dụng cần lực kéo lớn như xe chở hàng nặng, xe lôi hoặc xe thường xuyên leo dốc, cầu sau được trang bị hộp số phụ (reduction gear) là lựa chọn thông minh. Hộp số phụ hoạt động như một bộ giảm tốc, tăng mô-men xoắn đầu ra cho bánh xe. Điều này cho phép động cơ chạy trong vùng tốc độ và công suất tối ưu (hiệu suất cao, ít hao mòn), trong khi bánh xe vẫn nhận được lực đẩy cần thiết mà không cần phải lắp một động cơ công suất cực lớn (đắt đỏ và nặng). Đây là giải pháp kinh tế và hiệu quả để cân bằng giữa công suất động cơ và yêu cầu lực kéo thực tế.
Có thể bạn quan tâm: Có Nên Phủ Bạt Xe Ô Tô? Phân Tích Ưu Nhược Điểm Toàn Diện
Thông Số Kỹ Thuật then chốt: Bộ Lọc Lựa Chọn Thông Minh
Kích Thước và Độ Rộng Cầu Sau
Đây là thông số cơ bản đầu tiên cần xác định. Kích thước (thường được đo theo đường kính hoặc chiều dài trục) phải khớp với thiết kế khung xe của bạn. Các mẫu phổ biến cho xe tự chế nằm trong khoảng 80-120cm. Kích thước rộng hơn thường tăng độ ổn định trục ngang nhưng cũng làm tăng trọng lượng và yêu cầu không gian lắp đặt. Bạn cần đo đạc chính xác khoảng cách giữa hai bánh xe sau (track width) và khoảng sáng từ mặt phẳng lên đáy xe (ground clearance) để chọn cầu có kích thước phù hợp, đảm bảo tính thẩm mỹ và không gây cấn, kẹt với các bộ phận khác.
Điện Áp và Công Suất Động Cơ: Sự cân bằng giữa Năng lượng và Hiệu suất
- Điện Áp (Voltage): Điện áp hoạt động phổ biến là 48V và 60V. Điện áp cao hơn (60V) cho phép truyền cùng một công suất với dòng điện thấp hơn, giảm tổn hao nhiệt trên dây dẫn và tối ưu hiệu quả sử dụng năng lượng. Tuy nhiên, nó đòi hỏi hệ thống pin và bộ điều khiển (controller) tương thích. Điện áp 48V là tiêu chuẩn phổ biến, dễ tìm phụ tùng và an toàn hơn.
- Công Suất (Wattage): Công suất động cơ (500W, 650W, 800W, 1000W, 1200W) quyết định tốc độ tối đa và khả năng leo dốc. Một chiếc xe lôi chở hàng nặng (trên 300kg) cần ít nhất 800W-1000W. Xe 3 bánh đô thị chở 1-2 người có thể dùng 500W-650W. Luôn tính toán trọng tải toàn phần (xe + người + hàng) và địa hình hoạt động để chọn công suất dư thừa khoảng 20-30%.
Khả Năng Tương Thích và Tính Năng Bổ Sung
Kiểm tra kỹ các thông số như：
- Loại bánh xe: Đường kính và chiều rộng lốp xe tương ứng với khoảng cách giữa các bánh trên cầu.
- Phương thức điều khiển: Có sẵn đầu nối (connector) phù hợp với controller của bạn không? Một số cầu cao cấp đi kèm controller riêng.
- Khả năng tùy chỉnh: Một số nhà cốp cho phép đặt hàng kích thước trục (axle length) hoặc lắp thêm hộp số phụ sau này.
- Chất liệu và lớp phủ: Thép hợp kim cứng, có lớp chống ăn mòn là cần thiết để chống ăn mòn trong môi trường ẩm ướt.
Lợi Ích Vượt Trội Khi Sử Dụng Cầu Sau Chuyên Dụng Cho Xe Điện
- Hiệu Suất và An Toàn Tối Ưu: Thiết kế chuyên biệt cân đối trọng lượng, điểm treo và hệ thống truyền động, giúp xe vận hành êm ái, tiết kiệm năng lượng và tăng quãng đường di chuyển. Vi sai và phanh đĩa tích hợp là yếu tố an toàn chủ động và bị động không thể thiếu.
- Tiết Kiệm Thời Gian và Công Sức Lắp Đặt: Thay vì phải mua động cơ, vi sai, cụm phanh và trục riêng lẻ rồi gia công lắp ráp phức tạp, một bộ cầu sau tích hợp hoàn chỉnh cho phép bạn lắp đặt “plug-and-play”. Điều này cực kỳ quan trọng với người mới bắt đầu hoặc dự án có thời gian hạn chế.
- Độ Tin Cậy và Độ Bền Cao: Các bộ phận được thiết kế phối hợp với nhau từ gốc, giảm thiểu lỗi do lắp ráp sai, rung lắc hay không đồng bộ. Chất liệu và quy trình gia công đảm bảo khả năng chịu tải và chống mài mòn lâu dài.
- Khả Năng Tùy Biến và Nâng Cấp: Dù là sản phẩm tích hợp, nhiều nhà sản xuất vẫn cung cấp các tùy chọn về công suất động cơ, kích thước trục, hoặc thậm chí là hệ thống phanh. Điều này cho phép bạn điều chỉnh sản phẩm gần như phù hợp nhất với thiết kế xe, đồng thời dễ dàng nâng cấp sau này (ví dụ: thay động cơ công suất cao hơn) mà không cần thay đổi toàn bộ cụm cầu.
Quy Trình Lựa Chọn và Đánh Giá Thực Tế
Bước 1: Xác Định Yêu Cầu Kỹ Thuật Của Dự Án
Trước khi tìm mua, hãy trả lời chính xác các câu hỏi sau:
- Loại xe và mục đích sử dụng? (Xe lôi chở hàng 500kg, xe 3 bánh đưa đón khách, xe đạp điện nâng cao…).
- Tải trọng và tốc độ kỳ vọng? (Tính toán tổng trọng lượng và tốc độ tối đa mong muốn, sau đó lựa chọn công suất động cơ có công suất lớn hơn 20-30% so với tính toán ban đầu để dự phòng).
- Địa hình hoạt động chính? (Đường phố bằng phẳng, đường dốc >10%, địa hình đồi núi…). Địa hình dốc cần ưu tiên cầu có hộp số phụ.
- Hệ thống điện áp hiện có? (Pin của bạn là 48V hay 60V?).
Bước 2: Kiểm Tra Tính Tương Thích Kỹ Thuật
So sánh thông số kỹ thuật của bộ cầu sau với các thành phần khác trong hệ thống:
- Động cơ: Loại brushless, công suất, điện áp.
- Controller: Có đầu nối tương thích? Công suất controller phải lớn hơn hoặc bằng công suất động cơ.
- Phanh: Nếu cầu tích hợp phanh, kiểm tra loại phanh (đĩa) có phù hợp với phanh tay/phanh chân bạn lên kế hoạch lắp đặt thêm không.
- Trục và Bánh: Đường kính trục, loại đĩa bánh (số lỗ, PCD) có khớp với bánh xe bạn chọn.
Bước 3: Đánh Giá Chất Lượng và Nguồn Gốc
- Thương hiệu và đánh giá: Ưu tiên các thương hiệu có tiếng trong lĩnh vực phụ tùng xe điện tự chế. Tìm kiếm đánh giá thực tế từ các diễn đàn, cộng đồng chế tạo xe.
- Chất liệu và gia công: Kiểm tra trực tiếp (nếu có thể) độ dày thép, độ hoàn thiện mối hàn, chất lượng ổ bi và đóng cốp. Bề mặt phủ sơn mạ, không gỉ sét là dấu hiệu tốt.
- Tài liệu kỹ thuật: Nhà cung cấp phải cung cấp đầy đủ bản vẽ kỹ thuật, sơ đồ lắp đặt và các thông số kỹ thuật chi tiết (công suất, torque, tỷ số truyền…).
Bước 4: Lắp Đặt và Hiệu Chỉnh
Lắp đặt cầu sau xe ô tô điện đòi hỏi kiến thức cơ khí cơ bản và công cụ chuyên dụng.
- Gắn cầu vào khung xe: Đảm bảo cầu được lắp vuông góc và chắc chắn, các bulông siết đúng mô-men quy định.
- Kết nối động cơ với controller: Đảm bảo các đầu nối điện được liên kết chính xác, không lộn pha. Đối với động cơ brushless, cần phải hiểu rõ thứ tự 3 pha (U, V, W) để controller định vị đúng.
- Hiệu chỉnh phanh: Sau khi lắp đặt, bắt buộc phải hiệu chỉnh hệ thống phanh đĩa. Điều chỉnh khoảng trống giữa đĩa phanh và má phanh để phanh nhạy nhưng không kẹt cơ.
- Kiểm tra ban đầu: Trước khi chạy thử, xoay tay bánh xe để đảm bảo cầu, vi sai và phanh vận hành trơn tru, không có tiếng kêu lạ. Chạy thử ở tốc độ thấp trước để kiểm tra lực kéo và phản ứng phanh.
Câu Hỏi Thường Gặp (FAQ) Về Cầu Sau Xe Ô Tô Điện
Q1: Tôi có thể dùng cầu sau từ xe xăng cũ để lắp cho xe điện tự chế không?
A: Không khuyến nghị. Cầu sau xe xăng được thiết kế cho mô-men xoắn từ động cơ đốt trong qua hộp số, không tích hợp động cơ. Để dùng cho xe điện, bạn sẽ phải lắp động cơ riêng, động cơ và cầu không được tối ưu hóa về trọng lượng và hiệu suất. Việc lắp ráp sẽ rất phức tạp, dễ xảy ra lỗi về đồng bộ và an toàn (ví dụ: thiếu vi sai). Hãy ưu tiên cầu sau chuyên dụng cho xe điện.
Q2: Cầu sau tích hợp động cơ có dễ bị hỏng không? Nếu hỏng thì sửa chữa thế nào?
A: Thiết kế tích hợp có nghĩa là nếu động cơ hỏng, thường phải thay toàn bộ cụm cầu sau. Tuy nhiên, chất lượng của các bộ cầu sau chuyên dụng từ nhà sản xuất uy tín rất cao, tuổi thọ động cơ brushless có thể lên đến hàng chục nghìn giờ nếu được sử dụng đúng cách. Để giảm rủi ro, hãy chọn cầu có công suất dư thừa phù hợp (không chạy quá tải liên tục) và đảm bảo hệ thống tản nhiệt tốt. Trước khi mua, hỏi rõ chính sách bảo hành và khả năng cung cấp linh kiện thay thế.
Q3: Làm thế nào để biết cầu sau của tôi có vi sai thực sự hay không?
A: Hãy yêu cầu nhà cung cấp cung cấp bản vẽ kỹ thuật hoặc mô tả chi tiết. Một cụm cầu sau có vi sai thực sự (open differential) sẽ có cấu tạo gồm bộ bánh răng vít (pinion gear) và bánh răng cung (ring gear), cùng với các bánh xe con (spider gears) bên trong hộp vi sai. Bạn có thể quan sát trực tiếp: khi xoay một bánh xe, bánh xe kia sẽ xoay ngược chiều nếu không có hộp số phụ cố định. Nếu cả hai bánh xe xoay cùng chiều, đó có thể là hộp số phụ (no-slip) chứ không phải vi sai thông thường. Đối với xe 3 bánh và 4 bánh, vi sai là bắt buộc để vào cua an toàn.
Q4: Tôi nên chọn cầu sau có hộp số phụ hay không?
A: Chọn có hộp số phụ nếu:
- Xe của bạn có trọng tải rất lớn (trên 400-500kg).
- Thường xuyên phải leo dốc thoai thoải (trên 10-15%).
- Bạn muốn tối ưu hóa mô-men xoắn tại bánh xe mà không cần nâng công suất động cơ lên quá cao.
- Ngược lại, chọn cầu sau không hộp số phụ (chỉ có vi sai) nếu:
- Xe hoạt động chủ yếu trên đường bằng phẳng.
- Trọng tải trung bình.
- Bạn ưu tiên hiệu suất tốc độ tối đa và đơn giản hóa cơ cấu (ít bộ phận hơn, ít hao mòn tiềm ẩn).
Q5: Cách bảo dưỡng cầu sau xe điện hàng ngày là gì?
A: Bảo dưỡng chủ yếu tập trung vào hệ thống phanh và mỡ bánh răng:
- Kiểm tra hệ thống phanh đĩa hàng tuần: Quan sát độ mòn đĩa phanh, kiểm tra dây dẫn phanh có rò rỉ không. Vệ sinh bụi bẩn trên đĩa phanh.
- Tra mỡ bánh răng trong hộp vi sai/hộp số phụ: Đây là điểm dễ bị bỏ quên. Mỡ bánh răng đặc biệt (hypoid gear oil) cần được kiểm tra mức độ và thay thế theo khoảng cách里程 (thường 20.000 – 30.000 km hoặc 2-3 năm tùy xe). Mỡ hao mòn sẽ làm tăng tiếng ồn và hư hỏng bánh răng.
- Kiểm tra độ lỏng của các cụm phụ: Siết chặt các bulông lắp cầu vào khung xe định kỳ.
- Vệ sinh và chống ăn mòn: Rửa sạch bụi bẩn, muối (nếu chạy biển), và phủ lớp chống ăn mòn cho các bộ phận kim loại lộ.
Kết luận: Cầu sau xe ô tô điện không chỉ là một chi tiết cơ khí thông thường; đó là trung tâm của sự cân bằng giữa hiệu suất, an toàn và độ tin cậy trong thiết kế xe điện tự chế. Việc lựa chọn phải dựa trên nhu cầu kỹ thuật cụ thể của dự án, từ trọng tải, địa hình đến hệ thống điện áp. Hãy ưu tiên các bộ cầu sau tích hợp động cơ brushless và vi sai có chứng nhận chất lượng rõ ràng. Đầu tư đúng đắn vào bộ phận này ngay từ đầu sẽ giúp bạn tiết kiệm chi phí sửa chữa, nâng cao trải nghiệm lái và quan trọng nhất, đảm bảo an toàn tuyệt đối cho người sử dụng. Để tìm hiểu thêm về các giải pháp truyền động và phụ tùng xe điện chất lượng cao, hãy khám phá kho tài liệu chuyên sâu tại mercedesbinhduong.vn.
