Cầu chì trên xe ô tô đóng vai trò như “người bảo vệ” cho toàn bộ hệ thống điện, ngăn chặn các sự cố chập điện, quá tải có thể gây hư hỏng nghiêm trọng hoặc thậm chí là hỏa hoạn. Hiểu rõ chức năng, vị trí và cách xử lý khi cầu chì hỏng là kiến thức cơ bản, thiết yếu đối với bất kỳ chủ xe nào muốn chủ động bảo dưỡng và xử lý sự cố xe một cách an toàn, hiệu quả. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện, chuyên sâu nhất về linh kiện nhỏ bé nhưng vô cùng quan trọng này.
Có thể bạn quan tâm: Cầm Xe Ô Tô Hà Nội: Hướng Dẫn Chi Tiết Từ A Đến Z
Tóm Tắt Nhanh Các Bước Kiểm Tra Và Xử Lý Cầu Chì Hỏng
- Nhận diện triệu chứng: Xác định hệ thống nào trên xe bị mất điện (đèn, quạt, cửa sổ điện) và tra bảng sơ đồ cầu chì trong xe.
- Sử dụng dụng cụ kiểm tra: Dùng đèn thử cầu chì (test light) hoặc đồng hồ đo VOM (multimeter) để kiểm tra độ liền mạch của cầu chì.
- Tháo và kiểm tra trực quan: Tháo cầu chì ra, quan sát dây kim loại bên trong. Nếu dây đứt hoặc cháy đen, cầu chì đã hỏng.
- Thay thế bằng cầu chì mới: Chọn cầu chì có giá trị ampe (A) CHÍNH XÁC như quy định của nhà sản xuất. Không được dùng cầu chì có giá trị ampe cao hơn.
- Kiểm tra lại sau khi thay: Bật lại hệ thống đã hỏng để xác nhận sự cố đã được khắc phục. Nếu cầu chì mới lại cháy ngay, cần tìm nguyên nhân sâu xa (điện thoại chập, đoản mạch).
Có thể bạn quan tâm: Cấu Tạo Vành Xe Ô Tô: Tổng Tất Các Bộ Phận & Chức Năng
Cầu Chì Ô Tô Là Gì? Nguyên Lý Hoạt Động Cơ Bản
Định Nghĩa Và Chức Năng Chính
Cầu chì (fuse) trên ô tô là một linh kiện điện tử bảo vệ, được làm từ một dây kim loại đặc biệt có nhiệt độ chảy thấp, được đặt trong một vỏ nhựa cách điện (thường là màu xanh, đỏ, vàng, nâu). Nhiệm vụ duy nhất và quan trọng nhất của nó là ngăn dòng điện chạy qua nó vượt quá một ngưỡng an toàn đã được định sẵn (ví dụ: 10A, 15A, 20A). Khi dòng điện vượt quá giới hạn này, dây kim loại bên trong sẽ nóng lên và chảy (tan chảy), ngắt mạch điện, từ đó bảo vệ các thiết bị điện phía sau cũng như dây dẫn khỏi tình trạng cháy nổ do quá tải hoặc chập điện.
Vị Trí Lắp Đặt Trên Xe

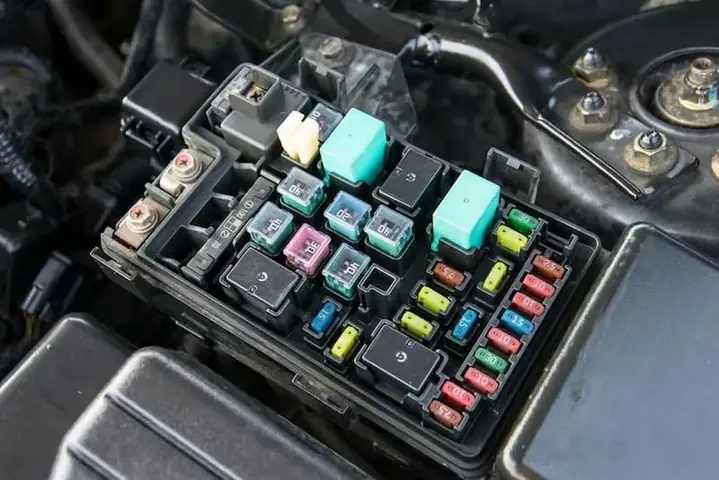

Hệ thống cầu chì được bố trí tập trung tại hộp cầu chì (fuse box). Trên hầu hết các dòng xe hiện đại, bao gồm cả Mercedes-Benz, có ít nhất hai hộp cầu chì chính:
- Hộp cầu chì khoang động cơ (engine compartment fuse box): Nằm trong khoang động cơ, thường dưới nắp ca-pô, bảo vệ các hệ thống liên quan trực tiếp đến động cơ, cảm biến, đèn pha.
- Hộp cầu chì khoang lái (driver’s compartment fuse box): Thường nằm dưới táp-lô, cạnh cửa lái, hoặc trong hộc đựng đồ. Nơi đây bảo vệ các thiết bị nội thất, giải trí, hệ thống cửa sổ, gương chiếu hậu điện.
- Một số xe còn có hộp cầu chì thứ ba ở khoang hành lý.
Lưu ý quan trọng: Bảng sơ đồ vị trí cầu chì (fuse diagram) luôn được in trên nắp hộp cầu chì. Bạn bắt buộc phải tra cứu sơ đồ này trước khi tháo bất kỳ cầu chì nào, vì mỗi cầu chì được gán cho một chức năng riêng biệt. Việc tháo nhầm có thể khiến một số tính năng trên xe của bạn ngừng hoạt động.
Các Loại Cầu Chì Phổ Biến
- Cầu chì mini (Mini Fuse): Loại phổ biến nhất trên xe hơi hiện đại, thường có hình chữ nhật nhỏ, màu sắc khác nhau tương ứng với giá trị ampe.
- Cầu chì micro (Micro Fuse): Kích thước nhỏ hơn mini, dùng cho các mạch điện có dòng điện thấp.
- Cầu chì loại dẹt (Blade Fuse): Có hai chân kim loại kiểu lưỡi dao, dễ nhìn thấy dây kim loại bên trong.
- Cầu chì chùm (Cartridge Fuse) & Cầu chì ống (Glass Tube Fuse): Thường thấy trên các dòng xe cũ hơn.
Giá trị ampe (A) của cầu chì được in rõ trên vỏ. Đây là thông số kỹ thuật quan trọng nhất, không được thay thế bằng cầu chì có ampe cao hơn (ví dụ: thay cầu chì 10A bằng 15A) vì sẽ mất tác dụng bảo vệ, nguy cơ cháy nổ rất cao. Ngược lại, dùng cầu chì có ampe thấp hơn cũng không tốt vì dễ bị cháy khi hệ thống hoạt động bình thường.
Có thể bạn quan tâm: Cấu Tạo Hộp Số Xe Ô Tô: Từ A Đến Z Cho Người Mới Bắt Đầu
Nguyên Nhân Cầu Chì Hỏng Và Các Triệu Chứng Điển Hình
Tại Sao Cầu Chì Lại Cháy?
Nguyên nhân chính dẫn đến việc cầu chì ngừng hoạt động (cháy, nứt) là do dòng điện vượt quá mức cho phép. Cụ thể:
- Quá tải (Overload): Kết nối thiết bị điện có công suất tiêu thụ điện cao hơn nhiều so với mạch được thiết kế. Ví dụ: cắm một máy hút bụi ô tô công suất lớn vào ổ cắm 12V được thiết kế cho điện thoại.
- Đoản mạch (Short Circuit): Đây là nguyên nhân nghiêm trọng và phổ biến nhất. Dây dẫn điện bị đứt, bóc trần, tiếp xúc trực tiếp với khung xe (mặt đất) hoặc dây dẫn khác, tạo thành một mạch điện có điện trở cực thấp, dòng điện tăng vọt tức thời.
- Hư hỏng nội tại của thiết bị: Thiết bị điện (như quạt làm mát, bơm nhiên liệu) bị kẹt, đứt culi, gây ma sát cơ khí tăng, dòng điện tăng theo.
- Cầu chì đã quá già, lão hóa: Sau nhiều năm sử dụng, chất lượng dây kim loại bên trong có thể suy giảm, dễ cháy ngay cả khi dòng điện trong ngưỡng cho phép.
- Lắp đặt cầu chì không đúng loại/ampe: Như đã đề cập, đây là lỗi nghiêm trọng do người dùng tự ý thay thế.
Các Dấu Hiệu Nhận Biết
- Hệ thống điện đột ngột ngừng hoạt động: Một hoặc một nhóm thiết bị (ví dụ: đèn trong cabin, quạt điều hòa, hệ thống khóa cửa điện, màn hình giải trí) bật không lên.
- Cầu chì bị cháy đen, dây kim loại bên trong đứt rời hoặc nứt vỡ khi tháo ra kiểm tra.
- Mùi khét, cháy nhẹ phát ra từ khu vực hộp cầu chì.
- Cầu chì mới thay vào nhưng cháy ngay lập tức: Đây là dấu hiệu NGUY HIỂM, cho thấy có đoản mạch nghiêm trọng trong hệ thống. Không được tiếp tục thay cầu chì mới mà phải tìm nguyên nhân.
Quy Trình Kiểm Tra Cầu Chì An Toàn Và Chính Xác
CẢNH BÁO AN TOÀN: Trước khi thao tác, hãy tắt máy xe và rút chìa khóa. Đối với xe điện hoặc hybrid, cần tuân thủ nghiêm ngặt quy trình an toàn điện áp cao của hãng.
Bước 1: Xác Định Hệ Thống Bị Ảnh Hưởng Và Tra Sơ Đồ
Từ triệu chứng (ví dụ: đèn trong cabin tối), tra bảng sơ đồ cầu chì trên nắp hộp cầu chì khoang lái để tìm số hoặc tên cầu chì tương ứng (ví dụ: “CIGAR” cho ổ cắm 12V, “ROOM LAMP” cho đèn cabin).
Bước 2: Tháo Cầu Chì Ra
Sử dụng dụng cụ tháo cầu chì chuyên dụng (thường có trong hộp dụng cụ xe) hoặc kìm mỏ vịt nhỏ. Kéo thẳng cầu chì ra khỏi ô đóng. Không dùng lực quá mạnh để tránh làm hỏng ô cầu chì.
Bước 3: Kiểm Tra Trực Quan
Quan sát cầu chì qua thân nhựa trong suốt (nếu là loại có thân trong). Dây kim loại bên trong phải nguyên vẹn, nối liền hai đầu. Nếu thấy dây đứt, cháy đen, hoặc vỏ nhựa bị vỡ nứt, cầu chì đã hỏng.
Có thể bạn quan tâm: Cần Thuê Xe Ô Tô Cho Công Ty: Hướng Dẫn Chiến Lược Từ Chuyên Gia
Bước 4: Kiểm Tra Bằng Đồng Hồ Đo (VOM/Multimeter) – Phương Pháp Chính Xác
- Thiết lập đồng hồ đo ở chế độ “đồng hồ thông mạch” (Continuity) hoặc vùng Ohm thấp (Ω).
- Đặt hai đầu kim vào hai chân kim loại của cầu chì.
- Nếu đồng hồ kêu tiếng “bíp” (continuity) hoặc chỉ số về gần 0 Ω, cầu chì còn tốt.
- Nếu đồng hồ không kêu và chỉ số vô cùng (OL), cầu chì đã hỏng.
Bước 5: Kiểm Tra Bằng Đèn Thử (Test Light)
- Cắm đèn thử vào ổ cắm 12V của xe (hoặc nguồn khác có cực âm/dương rõ ràng).
- Đặt đầu kim thử vào một chân cầu chì, tay cầm thân đèn chạm vào chân còn lại.
- Nếu đèn sáng, cầu chì còn tốt. Nếu đèn không sáng, cầu chì hỏng.
Lưu ý: Phương pháp này chỉ kiểm tra được độ liền mạch, không phát hiện được cầu chì có ampe thấp hơn quy định (vẫn liền mạch nhưng dễ cháy).
Hướng Dẫn Thay Thế Cầu Chì Đúng Cách Và An Toàn
Chuẩn Bị
- Cầu chì thay thế: Phải có giá trị ampe (A) giống hệt cầu chì cũ hoặc theo quy định trong sổ tay xe. Màu sắc cầu chì thường tương ứng với giá trị ampe (ví dụ: vàng = 10A, xanh lá = 15A, đỏ = 20A). Tra bảng quy đổi màu nếu cần.
- Dụng cụ: Kìm mỏ vịt hoặc dụng cụ tháo cầu chì chuyên dụng.
Quy Trình Thay Thế
- Đảm bảo an toàn: Xe đã tắt máy, chìa khóa đã rút.
- Xác định vị trí chính xác: Dựa trên sơ đồ đã tra, tìm đúng ô cầu chì cần thay.
- Tháo cầu chì cũ: Dùng dụng cụ thao tác nhẹ nhàng, tránh làm gãy chân cầu chì trong ô.
- Lắp cầu chì mới: Đặt cầu chì mới vào ô, ấn nhẹ cho vào đúng vị trí cho đến khi nó nằm phẳng, song song với mặt hộp cầu chì. Tuyệt đối không lắp cầu chì vào ô trống hoặc ô khác.
- Kiểm tra: Bật máy xe và hệ thống liên quan để xác nhận đã hoạt động bình thường.
Lỗi Thường Gặp Khi Thay Thế
- Dùng sai ampe: Đây là lỗi phổ biến và nguy hiểm nhất. Cầu chì 15A thay vào mạch 10A sẽ không cháy khi quá tải, nhưng dây dẫn 10A sẽ bị quá tải, nóng và có thể cháy.
- Thay cầu chì “nhanh” để khắc phục tạm thời: Nếu cầu chì mới thay vào lại cháy ngay, việc thay cầu chì lần thứ hai là vô ích và nguy hiểm. Bạn phải dừng lại và kiểm tra đoản mạch.
- Tháo cầu chì khi máy đang chạy: Có thể gây tia điện, chập cháo, hoặc hỏng hộp cầu chì.
Khi Nào Cần Kiểm Tra Sâu Hơn? Phân Tích Nguyên Nhân Gây Cháy Cầu Chì
Nếu sau khi thay cầu chì đúng loại, nó vẫn cháy lần thứ hai, bạn đang đối mặt với một sự cố điện thực sự cần được xử lý chuyên sâu. Các nguyên nhân thường gặp bao gồm:
- Đoản mạch trong thiết bị: Thiết bị bị hỏng bên trong (ví dụ: động cơ quạt điều hòa, bơm nhiên liệu, bộ phận khóa cửa) có thể gây đoản mạch. Cần tháo thiết bị ra kiểm tra hoặc thay thế.
- Dây dẫn bị đứt, bóc trần: Dây điện trong hệ thống bị mài mòn, cọ xát với các chi tiết sắc nhọn, gây mất điện cực. Cần kiểm tra và bọc/ thay dây.
- Tiếp xúc sai cực: Do va chập, sửa chữa trước đó, dây dẫn có thể bị lộ ra và chạm vào khung xe (cực âm), tạo đoản mạch.
- Thiết bị sau cầu chì bị hỏng: Tổng thể một nhóm thiết bị (ví dụ: tất cả đèn trong cabin) cùng bị ảnh hưởng thường do dây dẫn chung bị hỏng, không phải do từng đèn riêng lẻ.
Khuyến cáo: Đối với các sự cố đoản mạch nghiêm trọng hoặc phức tạp, đặc biệt là trên các dòng xe cao cấp có hệ thống điện phức tạp như Mercedes-Benz, bạn nên đưa xe đến đại lý ủy quyền hoặc xưởng sửa chữa chuyên nghiệp. Họ có dụng cụ chẩn đoán (multimeter, scope), bản vẽ mạch điện (wiring diagram) và kinh nghiệm để xác định chính xác điểm hỏng hóc mà không làm hỏng thêm các module điện tử nhạy cảm (BCM, ECU).
Mối Liên Hệ Giữa Cầu Chì Và Các Hệ Thống Điện Tử Trên Xe Hiện Đại
Trên các dòng xe công nghệ cao, mỗi cầu chì không chỉ bảo vệ một bóng đèn đơn lẻ mà còn là “lối đi” cho cả một mạch điện phụ trách một module hoặc nhóm thiết bị phức tạp. Chẳng hạn, một cầu chì có thể cung cấp điện cho:
- Module điều khiển thân xe (BCM): Quản lý đèn, cửa sổ, gương.
- Module điều khiển động cơ (ECU): Bộ não của xe.
- Hệ thống an toàn: Cảm biến, túi khí (AIRBAG).
- Hệ thống giải trí và liên lạc: Màn hình, loa, Bluetooth.
Do đó, việc một cầu chì hỏng có thể khiến nhiều chức năng cùng ngừng hoạt động theo. Khi chẩn đoán, cần có tư duy hệ thống. Để hiểu rõ hơn về cách các module điện tử được bảo vệ và kết nối, bạn có thể tham khảo các bài phân tích chuyên sâu về kiến trúc điện trên các dòng xe cụ thể từ các chuyên gia.
Mẹo Bảo Dưỡng Định Kỳ Liên Quan Đến Hệ Thống Điện Và Cầu Chì
- Kiểm tra định kỳ: Mỗi 6 tháng hoặc 10.000 km, nên mở hộp cầu chì, quan sát xem có cầu chì nào bị cháy, nứt, hoặc có dấu hiệu oxy hóa ở chân không.
- Không tự ý nâng cấp công suất: Tuyệt đối tránh việc cắm thiết bị điện công suất cao (máy sưởi ổ cắm, tủ lạnh mini) vào ổ cắm 12V của xe nếu không được nhà sản xuất khuyến cáo. Nếu cần, hãy sử dụng các ổ cắm có cầu chì bảo vệ riêng.
- Sử dụng thiết bị điện chuẩn: Chỉ sử dụng các phụ kiện điện (đèn, quạt, sạc dự phòng) có chứng nhận chất lượng, có chống quá tải.
- Giữ khô ráo, sạch sẽ: Hộp cầu chì cần được đảm bảo kín, không để nước, bụi bẩn, dầu mỡ xâm nhập. Điều này đặc biệt quan trọng với hộp ở khoang động cơ.
- Khi thay thế linh kiện điện: Luôn ngắt cầu chì tương ứng trước khi tháo lắp bất kỳ thiết bị điện nào (cảm biến, loa, đèn). Điều này ngăn ngừa chập điện tạm thời khi làm việc.
Câu Hỏi Thường Gặp (FAQ) Về Cầu Chì Ô Tô
Q1: Tôi có thể dùng cầu chì kim loại (cũ) hoặc dây đồng thay thế không?
A1: tuyệt đối KHÔNG. Cầu chì ô tô là linh kiện an toàn được thiết kế chuyên dụng, có đặc tính nhiệt và dòng điện chính xác. Việc dùng dây đồng hay kim loại tùy ý sẽ PHÁ HỦY TOÀN BỘ HỆ THỐNG BẢO VỆ, khiến dòng điện quá tải có thể chạy thoải mái, dẫn đến cháy dây, hỏng module và nguy cơ hỏa hoạn rất cao.
Q2: Tại sao cầu chì mới thay vào lại cháy ngay lập tức?
A2: Đây là dấu hiệu cảnh báo ĐOẢN MẠCH NGHIÊM TRỌNG. Cầu chì đang thực hiện nhiệm vụ bảo vệ xe bạn. Bạn phải dừng việc thay cầu chì lại và kiểm tra toàn bộ mạch điện được bảo vệ bởi cầu chì đó. Nguyên nhân có thể là dây dẫn bị đứt chạm khung, hoặc một thiết bị điện (như động cơ quạt, bơm) bị chập bên trong.
Q3: Mỗi xe có bao nhiêu cầu chì? Tôi có thể thay thế tất cả bằng cầu chì loại mới không?
A3: Số lượng cầu chì phụ thuộc vào mẫu xe và năm sản xuất, từ 30 đến trên 100 cái. Bạn chỉ được thay thế những cầu chì đã hỏng. Không có lý do nào để thay thế tất cả. Các cầu chì còn lại đang hoạt động bình thường. Việc thay thế hàng loạt là không cần thiết và lãng phí.
Q4: Cầu chì trên Mercedes-Benz có gì đặc biệt?
A4: Về nguyên lý, cầu chì trên Mercedes không khác biệt về chức năng so với xe thường. Tuy nhiên, do hệ thống điện phức tạp với hàng trăm module, bảng sơ đồ cầu chì (fuse chart) trong sổ tay xe hoặc trên nắp hộp cầu chì là tài liệu SỐNG CÒN. Mỗi cầu chì được định nghĩa rất chi tiết. Khi chẩn đoán, việc tra cứu chính xác sơ đồ này là bước đầu tiên và quan trọng nhất. Một số hộp cầu chì trên Mercedes cũng có cầu chì “dự phòng” (spare fuse) được lắp sẵn trong một ô riêng.
Q5: Có cách nào kiểm tra cầu chì mà không phải tháo ra không?
A5: Có, bằng cách sử dụng đèn thử (test light). Bạn có thể kiểm tra điện áp tại ô cầu chì (có cầu chì đang lắp) để xem có điện đến không. Tuy nhiên, cách này không xác định được cầu chì bên trong đã hỏng hay chưa. Nếu có điện đến nhưng thiết bị không hoạt động, khả năng cao cầu chì đã hỏng. Phương pháp chính xác nhất vẫn là tháo cầu chì ra kiểm tra trực tiếp hoặc dùng đồng hồ đo.
Kết Luận
Hiểu và xử lý đúng cách vấn đề cầu chì trên xe ô tô là kỹ năng chủ động quan trọng, giúp bạn tiết kiệm chi phí, thời gian và quan trọng nhất là đảm bảo an toàn cho chính mình và chiếc xe. Cầu chì, dù nhỏ, là “lính canh” đầu tiên và quan trọng trong hệ thống điện phức tạp của ô tô hiện đại. Hãy luôn tuân thủ nguyên tắc: thay thế bằng cầu chì đúng loại, đúng ampe, và nếu cầu chì mới cháy ngay, dừng lại và tìm chuyên gia. Việc chẩn đoán sâu hơn về hệ thống điện, đặc biệt trên các dòng xe công nghệ cao, đòi hỏi kiến thức chuyên môn và dụng cụ chuyên dụng. Đối với những thắc mắc cụ thể về sơ đồ cầu chì trên từng dòng xe, bạn nên tham khảo tài liệu kỹ thuật chính hãng hoặc tư vấn từ các kỹ thuật viên giàu kinh nghiệm tại các đại lý uy tín.
