1. Giới thiệu chung về cảm biến oxy trong hệ thống xăng của Toyota Vios
Trong những năm gần đây, tiêu chuẩn khí thải ngày càng nghiêm ngặt và người tiêu dùng cũng đòi hỏi xe phải vận hành hiệu quả, tiết kiệm nhiên liệu. Đối với những chiếc xe chạy xăng như Toyota Vios, một trong những thành phần quan trọng nhất quyết định hiệu suất động cơ và độ sạch của khí thải chính là cảm biến oxy (Oxygen Sensor – O₂ sensor).
Cảm biến oxy không chỉ giúp động cơ duy trì tỷ lệ hỗn hợp không khí – nhiên liệu (air‑fuel ratio) ở mức lý tưởng, mà còn là “người trung gian” truyền tải thông tin quan trọng tới bộ điều khiển động cơ (ECU). Khi cảm biến hoạt động đúng, Toyota Vios sẽ:
- Đạt tiêu chuẩn khí thải Euro 5/6 (tùy phiên bản)
- Tiết kiệm nhiên liệu từ 5‑10 % so với khi cảm biến hỏng
- Giảm hao mòn bộ phận phun nhiên liệu và bộ lọc khí thải
- Đảm bảo động cơ luôn có công suất tối đa, không bị “giật” hay “đơ” khi tăng tốc
Bài viết này sẽ cung cấp cho bạn một cái nhìn toàn diện về cảm biến oxy trên Toyota Vios: từ nguyên lý hoạt động, vị trí lắp đặt, các dấu hiệu nhận biết lỗi, phương pháp kiểm tra cho tới cách thay thế và bảo dưỡng một cách chi tiết, giúp bạn tự tin xử lý các vấn đề liên quan mà không cần phụ thuộc quá nhiều vào garage.
2. Nguyên lý hoạt động của cảm biến oxy
2.1. Cảm biến oxy là gì?
Cảm biến oxy, còn được gọi là lambda sensor, là một thiết bị điện tử được gắn vào ống xả, có nhiệm vụ đo nồng độ oxy trong khí thải. Hai loại cảm biến oxy phổ biến hiện nay là:
| Loại | Công nghệ | Đặc điểm |
|---|---|---|
| Cảm biến oxy loại I (narrow-band) | Bằng điện (Zirconia) | Đo oxy trong khoảng hẹp, cho tín hiệu “rich” hoặc “lean”. |
| Cảm biến oxy loại II (wide-band) | Bằng điện + mạch điều khiển | Đo oxy trong phạm vi rộng, cho phép đọc giá trị lambda (λ) chính xác hơn. |
Toyota Vios hầu hết các phiên bản (đặc biệt là đời 2017‑2023) sử dụng cảm biến oxy loại I cho vòng trước, và một cảm biến oxy loại II (còn gọi là sensor “catalytic converter sensor”) cho vòng sau, nhằm kiểm soát hiệu quả bộ chuyển đổi xúc tác.
2.2. Cách cảm biến oxy tạo ra tín hiệu
Cảm biến oxy dựa trên một tấm gốm zirconia (ZrO₂) được nung nóng đến khoảng 600‑800 °C. Khi nhiệt độ đủ cao, zirconia trở thành một chất dẫn điện ion oxy, cho phép truyền điện tử qua lại giữa hai môi trường: không khí trong ống xả (có oxy) và môi trường nội bộ (không oxy). Sự chênh lệch oxy tạo ra một điện áp dao động trong khoảng 0,1 V – 0,9 V:
- Khi hỗn hợp nhiên liệu giàu (rich) – tức là có ít oxy – điện áp lên tới ~0,9 V.
- Khi hỗn hợp nhiên liệu nghèo (lean) – tức là có nhiều oxy – điện áp giảm xuống ~0,1 V.
ECU nhận tín hiệu này và điều chỉnh thời gian mở van nhiên liệu (fuel injection timing) và góc mở van khí nạp (air intake) để đưa tỷ lệ không khí‑nhiên liệu về λ = 1.0 (đúng chuẩn). Khi λ > 1, hỗn hợp nghèo; λ < 1, hỗn hợp giàu.
2.3. Vai trò của cảm biến oxy trong hệ thống kiểm soát khí thải
Có thể bạn quan tâm: Cảm Biến Góc Tay Lái Toyota: Nguyên Lý Hoạt Động, Vai Trò, Lắp Đặt Và Bảo Dưỡng Chi Tiết
- Kiểm soát bộ chuyển đổi xúc tác (catalytic converter): Cảm biến oxy vòng sau đo mức giảm oxy sau khi khí thải đã qua bộ xúc tác, giúp ECU đánh giá hiệu suất của bộ chuyển đổi. Nếu hiệu suất giảm (do hỏng, tắc nghẽn), ECU sẽ giảm lượng nhiên liệu để giảm nhiệt độ xả, tránh hư hỏng thêm.
- Bảo vệ môi trường: Giữ tỷ lệ hỗn hợp ổn định giúp giảm lượng CO, HC, NOx thải ra môi trường.
- Tiết kiệm nhiên liệu: Khi ECU nhận được tín hiệu chính xác, nó sẽ cung cấp đúng lượng nhiên liệu, tránh lãng phí.

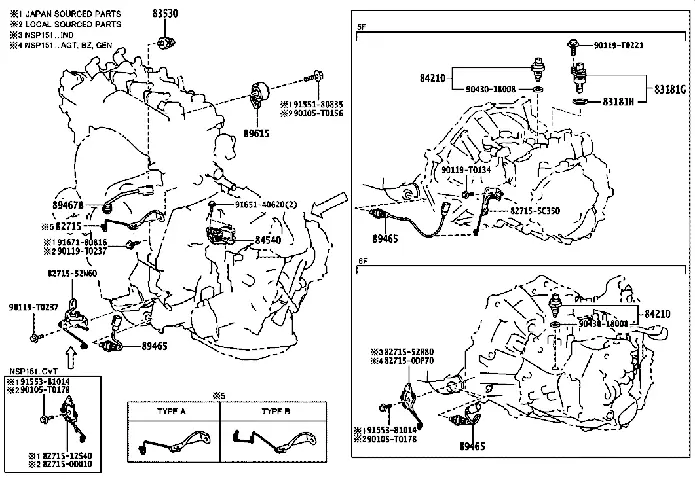

3. Vị trí lắp đặt và cấu hình cảm biến oxy trên Toyota Vios
Toyota Vios thường có hai cảm biến oxy:
| Vị trí | Tên gọi trong tài liệu kỹ thuật | Chức năng |
|---|---|---|
| Cảm biến oxy vòng trước (Upstream O₂ Sensor) | Sensor 1 | Đo oxy ngay sau đầu xả, cung cấp dữ liệu cho ECU để điều chỉnh hỗn hợp. |
| Cảm biến oxy vòng sau (Downstream O₂ Sensor) | Sensor 2 | Đặt sau bộ chuyển đổi xúc tác, dùng để kiểm tra hiệu suất của catalytic converter. |
3.1. Cách xác định vị trí thực tế
- Mở nắp ca-pô và tìm ống xả từ đầu ra của động cơ.
- Cảm biến vòng trước thường gắn ngay dưới bộ giảm chấn (muffler) đầu tiên, khoảng 10‑15 cm sau đầu xả.
- Cảm biến vòng sau nằm sau bộ chuyển đổi xúc tác, thường cách cảm biến vòng trước khoảng 30‑40 cm.
Cả hai cảm biến đều có đầu cắm điện dạng 4‑pin (đối với Toyota Vios) và vòng đệm cao su để chịu nhiệt và chống rò rỉ.
3.2. Đặc điểm kỹ thuật cơ bản
| Thông số | Cảm biến vòng trước | Cảm biến vòng sau |
|---|---|---|
| Điện áp hoạt động | 0,1 – 0,9 V | 0,1 – 0,9 V (đôi khi không thay đổi, chỉ để kiểm tra) |
| Nhiệt độ làm việc | 600‑800 °C | 600‑800 °C (được làm nóng bởi khí thải) |
| Dòng điện tiêu thụ | ~150 mA (điện trở nội bộ) | ~150 mA |
| Tuổi thọ dự kiến | 100 000 – 150 000 km | 150 000 – 200 000 km |
| Mã lỗi OBD‑II | P0130 – P0135 | P0140 – P0145 |
4. Dấu hiệu nhận biết cảm biến oxy có vấn đề trên Toyota Vios
Khi cảm biến oxy gặp lỗi, các triệu chứng thường xuất hiện dưới dạng đèn kiểm tra động cơ (Check Engine Light – CEL), giảm hiệu suất hoặc tăng tiêu thụ nhiên liệu. Dưới đây là những dấu hiệu điển hình:
4.1. Đèn Check Engine bật
- Mã lỗi P0130 – P0135 (cảm biến vòng trước) hoặc P0140 – P0145 (cảm biến vòng sau).
- Khi đọc bằng máy OBD‑II, bạn sẽ thấy thông báo “O₂ Sensor Circuit Malfunction”.
4.2. Tiêu thụ nhiên liệu tăng đáng kể
- Nếu cảm biến không cung cấp tín hiệu chính xác, ECU thường “phủ nhận” dữ liệu và đưa ra một tỷ lệ hỗn hợp “bảo thủ” (lean), khiến động cơ đốt nhiều nhiên liệu hơn để duy trì công suất.
- Bạn có thể nhận thấy mức tiêu thụ tăng 10‑15 % so với bình thường (ví dụ: từ 6,5 L/100 km lên 7,5 L/100 km).
4.3. Động cơ “đơ” hoặc “giật” khi tăng tốc
- Khi tín hiệu oxy dao động không ổn định, ECU sẽ liên tục điều chỉnh thời gian phun nhiên liệu, dẫn đến cảm giác “đơ” hoặc “giật”.
- Hiện tượng này thường xuất hiện khi xe còn lạnh (độ ấm chưa đạt) hoặc khi cảm biến đã bị ăn mòn.
4.4. Mùi khói đen hoặc khí thải không sạch
- Hỗn hợp giàu (rich) sẽ tạo ra khói đen và tăng lượng CO, HC trong khí thải.
- Kiểm tra bằng máy đo khí thải (if available) sẽ cho thấy giá trị CO > 2 % hoặc HC > 300 ppm.
4.5. Động cơ hoạt động không ổn định ở vòng nghỉ (idle)
Có thể bạn quan tâm: Cải Tiến Công Việc Theo Toyota: Hành Trình Đến Sự Hoàn Hảo Và Hiệu Quả
- Khi xe đứng yên, nếu cảm biến không đưa ra tín hiệu đúng, ECU có thể không điều chỉnh lượng không khí chảy vào, dẫn đến động cơ chạy không đều, tốc độ idle giảm (dưới 600 rpm) hoặc tăng (trên 1000 rpm).
5. Phương pháp kiểm tra và chuẩn đoán cảm biến oxy trên Toyota Vios
5.1. Sử dụng máy chẩn đoán OBD‑II
- Kết nối máy OBD‑II vào cổng OBD (thường ở dưới bảng điều khiển).
- Chọn chế độ “Live Data” và tìm các thông số:
- O₂ Sensor Voltage (Bank 1 Sensor 1) – giá trị dao động 0,1‑0,9 V.
- Short Term Fuel Trim (STFT) – nếu cảm biến lỗi, STFT sẽ dao động quá mức (±10 %).
- Kiểm tra mã lỗi: nếu có mã P0130‑P0135 hoặc P0140‑P0145, ghi lại để xác nhận.
5.2. Kiểm tra điện trở nóng (Heater Resistance)
Cảm biến oxy có một bộ sưởi (heater) giúp đạt nhiệt độ nhanh. Dùng multimeter để đo điện trở giữa chân “Heater” và “Ground:
- Giá trị thường dao động 3‑5 Ω.
- Nếu đo được ∞ Ω (mạch mở) hoặc 0 Ω (ngắn mạch), cảm biến cần thay thế.
5.3. Kiểm tra tín hiệu điện áp bằng oscilloscope (nếu có)
- Kết nối đầu dò vào chân “Signal” và “Ground.
- Quan sát dạng sóng: phải có điện áp dao động từ 0,1 V lên 0,9 V, với tần số khoảng 1‑5 Hz (tùy vào tốc độ động cơ).
- Nếu dạng sóng “phẳng” hoặc dao động không đều, cảm biến có khả năng hỏng.
5.4. Kiểm tra rò rỉ khí thải (exhaust leak)
Đôi khi dấu hiệu “cảm biến lỗi” thực ra do rò rỉ khí thải trước cảm biến, làm giảm nhiệt độ và làm tín hiệu sai lệch. Kiểm tra bằng cách:
- Nhìn vào ống xả và cảm biến, tìm chỗ gỉ, nứt, hoặc vùng hở.
- Sử dụng xịt dung dịch xịt khử rò (soapy water) để phát hiện bọt khí.
6. Hướng dẫn thay thế cảm biến oxy trên Toyota Vios
6.1. Dụng cụ cần chuẩn bị
| Dụng cụ | Mô tả |
|---|---|
| Cờ lê 17 mm (hoặc 22 mm tùy phiên bản) | Để tháo ống xả và cảm biến |
| Bộ cờ lê nut chuyên dụng cho cảm biến oxy (có thể là cờ lê tam giác) | Để tháo cảm biến mà không làm hỏng đầu cắm |
| Dụng cụ cắt ống xả (cutter) hoặc cờ lê mở ống | Nếu cảm biến bị kẹt |
| Bộ kìm cắt dây cáp điện | Để ngắt kết nối dây cảm biến |
| Bình rửa xả (cleaning spray) | Làm sạch vùng gắn cảm biến |
| Ống silicone cao su mới (nếu cần thay) | Đảm bảo không rò rỉ khí thải |
| Máy OBD‑II | Kiểm tra lỗi trước và sau khi thay. |
6.2. Quy trình thay thế chi tiết
Bước 1: Chuẩn bị an toàn
- Đảm bảo xe được để ở nơi thông thoáng, tay lái khóa phanh, và đặt cọc bánh tránh trượt.
- Đợi động cơ nguội ít nhất 30 phút để tránh bỏng khi tháo ống xả.
Bước 2: Ngắt nguồn điện
- Rút cực âm (negative terminal) của bình ắc quy để tránh rủi ro ngắn mạch khi làm việc với dây điện cảm biến.
Bước 3: Xác định cảm biến cần thay
- Dựa vào mã lỗi OBD‑II hoặc các triệu chứng đã nêu, quyết định thay cảm biến vòng trước (thường là nguyên nhân chính) hoặc cảm biến vòng sau.
Bước 4: Tháo cảm biến cũ
- Cắt dây cáp điện bằng kìm cắt, giữ lại phần cáp để nối lại sau.
- Dùng cờ lê tam giác để xoay cảm biến ngược chiều kim đồng hồ, tháo ra khỏi ống xả. Nếu cảm biến bị kẹt, dùng cutter để cắt nhẹ phần ống xung quanh, không làm hỏng cảm biến mới.
- Rút cảm biến ra, vệ sinh mặt gắn (đảm bảo không có cặn carbon).
Bước 5: Lắp cảm biến mới
- Kiểm tra đầu cắm điện của cảm biến mới, chắc chắn không có bẩn hoặc oxi hoá.
- Đặt cảm biến vào vị trí, xoay theo chiều kim đồng hồ cho đến khi chắc chắn.
- Còng lại ốc bằng cờ lê tam giác, không siết quá mạnh (khoảng 1,5‑2 Nm).
- Nối lại dây cáp và kiểm tra kết nối chắc chắn.
Bước 6: Kiểm tra lại
- Kết nối lại bình ắc quy, khởi động xe.
- Đợi động cơ đạt nhiệt độ (điều này sẽ làm cảm biến nóng lên).
- Dùng máy OBD‑II để xóa mã lỗi và xem dữ liệu trực tiếp. Nếu voltage dao động bình thường và mã lỗi không xuất hiện, quá trình thay thế thành công.
Bước 7: Kiểm tra hiệu suất
- Thực hiện đánh giá tiêu thụ nhiên liệu trong vòng 200‑300 km, so sánh với mức tiêu thụ trước khi thay.
- Kiểm tra độ ổn định idle và phản hồi khi tăng tốc.
6.3. Lưu ý quan trọng khi thay cảm biến
Có thể bạn quan tâm: Cơ Cấu Vốn Hoá Của Toyota: Phân Tích Chi Tiết Và Đánh Giá Chiến Lược Tài Chính
- Không dùng keo dán hay chất keo không chuyên dụng để cố định cảm biến. Điều này có thể gây rò rỉ khí thải và làm hỏng cảm biến.
- Sử dụng cảm biến OEM (Original Equipment Manufacturer) hoặc cảm biến chất lượng cao có tiêu chuẩn ISO 16750 để đảm bảo độ bền và độ chính xác.
- Tránh đánh mạnh cảm biến khi tháo ra, vì phần gốm zirconia rất giòn và dễ vỡ.
7. Bảo dưỡng và kéo dài tuổi thọ cảm biến oxy
7.1. Thường xuyên kiểm tra và làm sạch
- Kiểm tra định kỳ (mỗi 30 000 km): Dùng máy OBD‑II để đọc dữ liệu cảm biến, đảm bảo điện áp dao động trong giới hạn.
- Làm sạch vùng gắn: Sử dụng bình xịt làm sạch khí thải (exhaust cleaner) để loại bỏ cặn carbon bám trên bề mặt gắn của cảm biến.
7.2. Giữ hệ thống xả sạch
- Thay bộ lọc khí thải (catalytic converter) khi cần, tránh tiếp xúc quá lâu với dầu nhớt hoặc nước có thể làm ăn mòn cảm biến.
- Tránh đổ nhiên liệu dư thừa vào buồng đốt, vì điều này có thể làm tăng nhiệt độ khí thải và làm giảm tuổi thọ cảm biến.
7.3. Kiểm soát chất lượng nhiên liệu
- Sử dụng xăng có chỉ số octane phù hợp (95 hoặc 98) và đảm bảo không có tạp chất. Nhiên liệu kém chất lượng sẽ tạo ra nhiều cặn carbon, gây bám bẩn cho cảm biến oxy.
7.4. Đánh giá các yếu tố môi trường
- Nhiệt độ môi trường: Ở khu vực quá nóng, cảm biến có thể đạt nhiệt độ quá mức và giảm tuổi thọ. Đỗ xe trong bóng râm hoặc dùng bảo vệ cảm biến (heat shield) nếu cần.
- Độ ẩm và muối biển: Đối với các vùng ven biển, hạt muối có thể ăn mòn các kết nối điện, gây mất tín hiệu. Vệ sinh định kỳ các đầu cắm điện bằng dung dịch chống ăn mòn.
8. So sánh cảm biến oxy OEM vs cảm biến sau thị trường (aftermarket)
| Tiêu chí | Cảm biến OEM (Toyota) | Cảm biến aftermarket |
|---|---|---|
| Giá thành | Cao (từ 2.500.000 – 4.000.000 VND) | Thấp (từ 800.000 – 1.800.000 VND) |
| Độ chính xác | Được thiết kế đặc thù cho Vios, độ sai số < 2 % | Độ sai số thường 5‑10 % |
| Tuổi thọ | 150 000 km trở lên | 80 000 km – 120 000 km |
| Bảo hành | 12 tháng hoặc 20.000 km | 3‑6 tháng, tùy nhà cung cấp |
| Khả năng tương thích | 100 % với ECU Toyota | Đôi khi cần “re‑learn” qua OBD‑II |
Nếu bạn muốn đảm bảo hiệu suất tối ưu và độ bền lâu dài, nên chọn cảm biến OEM. Tuy nhiên, nếu chi phí là yếu tố quan trọng và xe không sử dụng trong môi trường khắc nghiệt, cảm biến aftermarket chất lượng tốt cũng là một lựa chọn hợp lý.
9. Khi nào nên thay cảm biến oxy và khi nào có thể sửa chữa
| Tình huống | Hành động đề xuất |
|---|---|
| Mã lỗi P0130‑P0135 liên tục xuất hiện và điện áp cảm biến không dao động | Thay cảm biến mới |
| Mã lỗi chỉ xuất hiện khi xe còn lạnh và điện áp ổn định khi xe nóng | Kiểm tra dây cáp, kết nối, có thể chỉ cần vệ sinh hoặc thay dây |
| Cảm biến bị ăn mòn, vỡ gốm (nhìn thấy vỡ, nứt) | Thay ngay |
| Tiêu thụ nhiên liệu tăng nhẹ nhưng không có mã lỗi | Kiểm tra bộ lọc không khí, bơm nhiên liệu, đánh giá lại cảm biến; có thể không cần thay ngay |
| Đèn Check Engine bật vì cảm biến vòng sau và độ hiệu suất catalytic converter giảm (đo được qua OBD‑II) | Thay cảm biến vòng sau và kiểm tra/đánh giá bộ chuyển đổi xúc tác |
10. Kết luận
Cảm biến oxy là một trong những “bộ não” quan trọng của hệ thống điều khiển động cơ trên Toyota Vios, chịu trách nhiệm duy trì tỷ lệ hỗn hợp không khí‑nhiên liệu ở mức tối ưu, giảm khí thải và tiết kiệm nhiên liệu. Hiểu rõ nguyên lý hoạt động, vị trí lắp đặt, dấu hiệu lỗi, phương pháp kiểm tra và cách thay thế giúp chủ xe tự tin xử lý các vấn đề phát sinh mà không phải phụ thuộc hoàn toàn vào garage.
Những điểm quan trọng cần ghi nhớ:
- Kiểm tra OBD‑II thường xuyên để phát hiện lỗi sớm.
- Bảo dưỡng định kỳ (vệ sinh, kiểm tra dây cáp) kéo dài tuổi thọ cảm biến.
- Lựa chọn cảm biến chất lượng (OEM hoặc aftermarket uy tín) để tránh các vấn đề lâu dài.
- Khi có đèn Check Engine kèm mã lỗi O₂ sensor, hãy hành động ngay: kiểm tra điện áp, điện trở, và thay nếu cần.
Với kiến thức này, bạn sẽ không chỉ giảm chi phí bảo trì, mà còn tối ưu hoá hiệu suất và bảo vệ môi trường khi lái chiếc Toyota Vios yêu thích của mình. Hãy luôn duy trì cảm biến oxy trong tình trạng tốt, để mỗi chuyến đi luôn mượt mà, tiết kiệm và sạch sẽ!
