Mở Đầu
Trong thời đại hiện nay, việc bảo vệ chiếc xe ô tô của mình khỏi nguy cơ bị trộm cắp là một trong những mối quan tâm hàng đầu của các chủ xe. Đặc biệt với các dòng xe Toyota, vốn được ưa chuộng nhờ độ bền, tính năng vượt trội và giá trị giữ lâu dài, việc trang bị một hệ thống chống trộm hiệu quả không chỉ giúp bảo vệ tài sản mà còn tăng thêm giá trị thương hiệu cho chiếc xe. Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, về cách lắp bộ chống trộm Toyota, bao gồm các loại bộ chống trộm phổ biến, công cụ cần chuẩn bị, quy trình lắp đặt, cách kiểm tra và bảo trì hệ thống sau khi lắp.
1. Tổng Quan Về Các Loại Bộ Chống Trộm Toyota
1.1. Bộ chống trộm gốc (OEM) của Toyota
- Đặc điểm: Được thiết kế và tích hợp sẵn trong xe từ nhà sản xuất, thường bao gồm cảm biến rung, cảm biến cửa, và hệ thống khóa điện tử.
- Ưu điểm: Tương thích hoàn hảo, không gây lỗi điện, dễ dàng tích hợp với hệ thống điện của xe.
- Nhược điểm: Giá thành cao, phụ thuộc vào việc mua phụ tùng chính hãng.

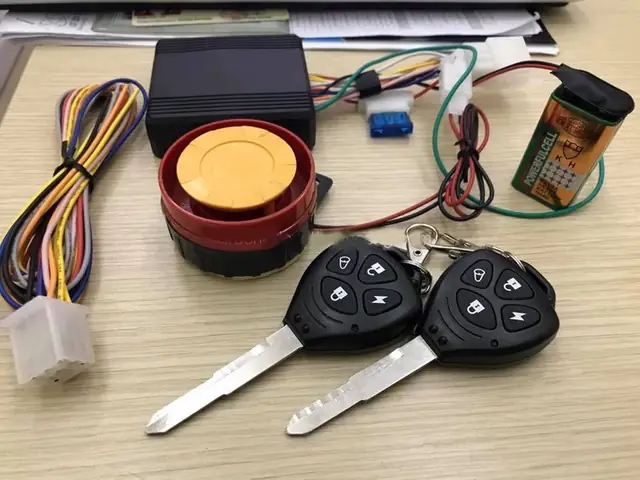

1.2. Bộ chống trộm sau (Aftermarket)
- Loại 1: Hệ thống báo động âm thanh (sirens) + cảm biến rung.
- Loại 2: Hệ thống báo động âm thanh + GPS tracking.
- Loại 3: Hệ thống khóa điện tử thông minh (immobilizer) + cảm biến cửa.
- Ưu điểm: Giá thành linh hoạt, có thể tùy chỉnh tính năng.
- Nhược điểm: Cần lắp đặt cẩn thận để tránh gây lỗi cho hệ thống điện gốc.
1.3. Bộ chống trộm thông minh (Smart Anti-theft)
- Tính năng: Kết nối Bluetooth, app trên điện thoại, cảnh báo qua tin nhắn, tự động khóa xe khi không có tín hiệu chìa.
- Ưu điểm: Tiện lợi, dễ dàng quản lý từ xa.
- Nhược điểm: Yêu cầu nguồn điện ổn định, có thể gây tiêu thụ năng lượng nếu không tối ưu.
2. Công Cụ Và Nguyên Liệu Cần Chuẩn Bị
Có thể bạn quan tâm: Cách Kết Nối Bluetooth 1007 Toyota: Hướng Dẫn Chi Tiết Từng Bước Để Tận Hưởng Âm Nhạc Và Gọi Nói An Toàn Trên Mọi Hành Trình
| Công cụ | Mô tả | Lưu ý |
|---|---|---|
| Bộ dụng cụ cầm tay (tua vít, mỏ lết, kìm, dao rọc) | Để tháo rời các bộ phận nội thất và điện | Chọn dụng cụ có đầu nhám để tránh trầy xước |
| Đèn pin hoặc đèn LED | Để quan sát trong không gian hẹp | Đèn có độ sáng cao, pin dự trữ |
| Đo điện (multimeter) | Kiểm tra điện áp, điện trở, nối đất | Đảm bảo thiết bị được hiệu chuẩn |
| Dây cáp, đầu nối, keo điện (heat shrink) | Kết nối các cảm biến, nguồn | Sử dụng dây có lớp cách điện phù hợp |
| Bảng mạch (circuit board) của bộ chống trộm | Thành phần trung tâm điều khiển | Kiểm tra trước khi lắp để tránh lỗi |
| Hộp bảo vệ (housing) | Đặt bộ điều khiển tránh va đập | Chọn vật liệu chịu nhiệt, chịu va đập |
| Kết nối CAN bus (nếu cần) | Để giao tiếp với hệ thống ECU | Kiểm tra thông số kỹ thuật của xe |
| GPS module (nếu có) | Định vị vị trí xe | Đảm bảo có anten nhận tín hiệu mạnh |
| Ống cáp (cable loom) | Để bảo vệ dây điện | Dễ dàng lắp đặt, giảm rủi ro hư hỏng |
Lưu ý an toàn: Trước khi bắt đầu bất kỳ công việc nào, hãy ngắt nguồn pin xe (tháo cáp âm) để tránh nguy cơ chập điện hoặc gây hỏng hóc cho hệ thống điện.
3. Quy Trình Lắp Đặt Bộ Chống Trộm Toyota
3.1. Bước 1: Chuẩn Bị Xe Và Kiểm Tra Hệ Thống Hiện Tại
- Đặt xe trên bãi phẳng, bật phanh tay.
- Tháo cáp âm (negative terminal) của bình ắc-quy để ngắt nguồn điện hoàn toàn.
- Kiểm tra các cảm biến hiện có (cảm biến rung, cửa) bằng cách sử dụng đồng hồ đo điện trở. Nếu có sẵn, ghi lại vị trí và thông số để tránh lắp lại trùng lặp.
3.2. Bước 2: Lắp Đặt Cảm Biến Rung (Shock Sensor)
- Xác định vị trí lắp đặt: Thường đặt ở gần khung xe (frame) phía dưới, nơi có độ rung cao khi có người va chạm.
- Gắn cảm biến: Dùng keo hai mặt công nghiệp hoặc ốc vít nhỏ để cố định cảm biến. Đảm bảo cảm biến hướng đúng (theo hướng chỉ thị trên thiết bị).
- Kết nối dây: Dây cảm biến nên chạy qua ống cáp (cable loom) tới bảng mạch chính, tránh tiếp xúc với các bộ phận nóng.
3.3. Bước 3: Lắp Đặt Cảm Biến Cửa (Door Sensor)
- Mở cửa xe và tháo nắp nội thất (cửa, bảng điều khiển).
- Gắn cảm biến vào khung cửa, gần bản lề, để khi cửa mở ra, cảm biến sẽ gửi tín hiệu.
- Kết nối dây từ cảm biến tới bảng mạch, thường sẽ đi qua kênh dây sẵn có trong xe.
3.4. Bước 4: Lắp Đặt Bộ Điều Khiển (Control Unit)
- Lựa chọn vị trí lắp đặt: Nên đặt trong khoang động cơ (engine bay) hoặc khoang hành khách (cabin) tùy vào thiết kế. Vị trí nên khô ráo, tránh nhiệt độ cao và độ ẩm.
- Gắn hộp bảo vệ: Đặt bộ điều khiển vào hộp bảo vệ, dùng ốc vít cố định.
- Kết nối nguồn điện:
- Nguồn chính: Kết nối vào dây ACC (Accessory) để bộ điều khiển luôn nhận nguồn khi chìa bật.
- Nguồn dự phòng: Kết nối một dây tới cổng 12V luôn (có thể qua công tắc relay) để đảm bảo hoạt động khi nguồn chính mất.
- Kết nối các cảm biến vào cổng vào (input) trên bảng mạch. Đánh dấu các dây để dễ dàng kiểm tra sau này.
3.5. Bước 5: Lắp Đặt Siren (Báo Động) Và Đèn Flash
Có thể bạn quan tâm: Cách Cài Navitel Cho Toyota Rush: Hướng Dẫn Chi Tiết Từng Bước Để Tối Ưu Hệ Thống Định Vị
- Chọn vị trí lắp đặt siren: Thường ở phía sau xe (cánh gió sau) để âm thanh lan tỏa tốt.
- Gắn siren bằng ốc vít và keo chịu nhiệt.
- Kết nối dây cấp điện từ bộ điều khiển tới siren, có thể đặt một relay để giảm tải cho bảng mạch.
- Nếu có đèn flash, lắp đặt ở vị trí gần siren hoặc trên nắp capo, kết nối tương tự.
3.6. Bước 6: Lắp Đặt Hệ Thống GPS (Nếu Có)
- Gắn module GPS ở vị trí cao, không bị che khuất (trên nắp capo hoặc trong khoang động cơ).
- Kết nối anten GPS tới module qua cáp coaxial ngắn, tránh kéo dài quá mức.
- Kết nối nguồn và dây dữ liệu (SIM, nếu có) tới bộ điều khiển hoặc thiết bị riêng biệt.
3.7. Bước 7: Lắp Đặt Hệ Thống Khóa Điện Tử (Immobilizer) (Nếu Chọn)
- Cài đặt cảm biến vòng quay (rotor sensor) trên trục khuỷu hoặc trục cam, tùy vào loại xe.
- Kết nối dây tín hiệu tới bộ điều khiển, thiết lập phần mềm để nhận dạng tín hiệu đúng.
- Cấu hình chế độ khóa: Khi không có tín hiệu từ chìa, hệ thống sẽ cắt nguồn cấp cho bơm nhiên liệu hoặc cuộn đánh lửa.
3.8. Bước 8: Kiểm Tra Hoạt Động & Lập Trình
- Kết nối lại cáp âm và bật nguồn xe.
- Sử dụng đồng hồ đo điện để kiểm tra điện áp tại các đầu vào/ra của bộ điều khiển. Đảm bảo không có ngắn mạch.
- Thử nghiệm cảm biến:
- Cảm biến rung: Gõ nhẹ vào khung xe, kiểm tra siren bật.
- Cảm biến cửa: Mở cửa, xem báo động.
- Kiểm tra siren & đèn flash: Khi có tín hiệu từ cảm biến, siren phải kêu và đèn nhấp.
- Kiểm tra GPS: Dùng app trên điện thoại để xem vị trí xe hiện tại, kiểm tra độ trễ và độ chính xác.
- Lập trình tùy chỉnh: Nhiều bộ điều khiển cho phép tùy chỉnh thời gian trễ, độ nhạy của cảm biến, hoặc cấu hình chế độ “silent alarm” (báo động âm thanh nhẹ).
3.9. Bước 9: Hoàn Thiện & Bảo Dựng
- Cố định lại các bộ phận nội thất: Đóng nắp, ghim lại các tấm vỏ, đảm bảo không để lại khoảng trống cho dây điện.
- Dán keo heat shrink lên các đầu nối để tránh ăn mòn và rò rỉ.
- Ghi chú sơ đồ điện: Vẽ sơ đồ kết nối và lưu trữ trong hồ sơ xe, giúp việc bảo trì sau này dễ dàng hơn.
4. Các Lỗi Thường Gặp Khi Lắp Đặt Và Cách Khắc Phục
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Siren không kêu khi có rung | Dây nguồn không được kết nối đúng, hoặc relay hỏng | Kiểm tra lại điện áp tại đầu vào siren, thay relay nếu cần |
| GPS không nhận tín hiệu | Anten bị che khuất, cáp coaxial hỏng | Đặt anten ở vị trí mở, kiểm tra đầu nối, thay cáp nếu cần |
| Cảm biến cửa không phản hồi | Độ nhạy quá thấp hoặc kết nối lỏng | Điều chỉnh độ nhạy, siết chặt đầu nối |
| Hệ thống immobilizer không khởi động | Lập trình sai chìa, hoặc cảm biến vòng quay không nhận tín hiệu | Thực hiện lại quá trình lập trình, kiểm tra cảm biến vòng quay |
| Pin xe giảm nhanh | Hệ thống tiêu thụ năng lượng quá lớn khi xe tắt | Cài đặt chế độ “sleep mode” trên bộ điều khiển, hoặc dùng relay để cắt nguồn khi không cần |
5. Mẹo Vàng Để Tối Ưu Hệ Thống Chống Trộm Toyota
Có thể bạn quan tâm: Cách Bật Bluetooth Trên Cd Toyota: Hướng Dẫn Chi Tiết Từ A Đến Z
- Sử dụng relay chất lượng cao: Giúp giảm tải cho bảng mạch gốc và kéo dài tuổi thọ thiết bị.
- Cài đặt chế độ “silent alarm”: Khi có rung nhẹ, hệ thống sẽ gửi tin nhắn tới điện thoại mà không bật siren, tránh gây hoang mang cho người xung quanh.
- Thường xuyên kiểm tra dây nối: Đặc biệt sau mùa mưa, vì độ ẩm có thể làm ăn mòn các đầu nối.
- Cập nhật firmware: Nhiều bộ điều khiển hỗ trợ cập nhật phần mềm qua USB hoặc Bluetooth để cải thiện tính năng và bảo mật.
- Lắp đặt bảo vệ chống nhiễu (EMI filter): Giúp ngăn các sóng điện từ gây nhiễu cho hệ thống, đặc biệt khi lắp GPS và modem.
6. So Sánh Chi Phí Và Hiệu Quả Các Loại Bộ Chống Trộm
| Loại bộ | Giá thành (VNĐ) | Tính năng nổi bật | Độ tin cậy | Khả năng mở rộng |
|---|---|---|---|---|
| OEM (gốc Toyota) | 8-12 triệu | Tích hợp hoàn hảo, không lỗi | Rất cao | Hạn chế (phụ thuộc OEM) |
| Aftermarket cơ bản | 2-4 triệu | Siren + cảm biến rung | Trung bình | Dễ dàng thêm GPS, Bluetooth |
| Aftermarket cao cấp | 5-9 triệu | GPS, app di động, immobilizer | Cao | Hỗ trợ mở rộng sensor, camera |
| Smart anti-theft | 7-12 triệu | Bluetooth, app, silent alarm | Rất cao | Tích hợp camera, remote start |
Lời khuyên: Nếu bạn muốn một hệ thống tối ưu, cân nhắc đầu tư vào bộ chống trộm cao cấp có GPS và khả năng kết nối smartphone. Dù chi phí cao hơn, nhưng lợi ích về an toàn và tiện lợi sẽ đáng giá.
7. Kết Luận
Việc lắp bộ chống trộm Toyota không chỉ đơn thuần là một công việc kỹ thuật mà còn là một quá trình bảo vệ tài sản, an toàn cho bản thân và gia đình. Với hướng dẫn chi tiết từng bước từ chuẩn bị, lắp đặt, kiểm tra cho tới bảo trì, hy vọng bạn đã có được một bức tranh toàn cảnh và tự tin thực hiện dự án này trên chính chiếc xe của mình.
Những điểm quan trọng cần nhớ:
– Luôn ngắt nguồn pin trước khi thao tác.
– Đảm bảo mọi kết nối điện được cách điện và cố định chắc chắn.
– Kiểm tra lại toàn bộ hệ thống sau khi lắp đặt để phát hiện sớm bất kỳ lỗi nào.
– Định kỳ bảo dưỡng, cập nhật firmware và kiểm tra độ nhạy của cảm biến.
Nếu bạn không tự tin thực hiện, hãy tìm đến các trung tâm dịch vụ uy tín, nơi có kỹ thuật viên chuyên nghiệp và kinh nghiệm. Đầu tư vào một hệ thống chống trộm chất lượng sẽ giúp bạn yên tâm hơn khi để xe ở bất kỳ nơi nào, dù là bãi đỗ công cộng hay nhà riêng.
Chúc bạn thành công trong việc bảo vệ chiếc Toyota yêu quý của mình!
