Khung xe là bộ phận cốt lõi, đóng vai trò như “bộ xương” của chiếc ô tô, chịu toàn bộ tải trọng, là điểm neo cho động cơ, hộp số, hệ thống treo và các cụm khác. Hiểu rõ kết cấu và phân loại khung xe không chỉ là kiến thức chuyên môn quan trọng mà còn giúp người dùng đánh giá được độ bền, khả năng chịu tải và tính an toàn của phương tiện. Bài viết này sẽ phân tích toàn diện về các loại khung xe ô tô, từ xe tải đến xe buýt và xe con, tập trung vào nguyên lý cấu tạo, vật liệu và ứng dụng thực tế.
Có thể bạn quan tâm: Các Loại Dầu Trên Xe Ô Tô: Tổng Hợp Đầy Đủ Từ A Đến Z
Có thể bạn quan tâm: Cầu Nâng 1 Trụ Rửa Xe Ô Tô: Phân Tích Chi Tiết 4 Loại Thông Dụng Nhất
Tổng quan về hệ thống khung xe ô tô
Khung xe (hay khung gầm) là hệ thống kết cấu chịu lực chính, được chế tạo từ thép cường độ cao, có nhiệm vụ chịu các tải trọng cơ học phức tạp như uốn, xoắn, nén trong suốt vòng đời xe. Tùy theo mục đích sử dụng và thiết kế, khung xe được chia thành nhiều dạng cấu trúc khác nhau, mỗi loại có ưu nhược điểm riêng biệt về về khả năng chịu tải, trọng lượng bản thân và chi phí sản xuất. Việc lựa chọn cấu trúc khung phù hợp quyết định đến tính năng vận hành, độ bền và không gian sử dụng của xe.
Có thể bạn quan tâm: Bảo Hiểm Xe Ô Tô Ở Nhật Bản: Tổng Hợp Các Loại & Bí Quyết Lựa Chọn

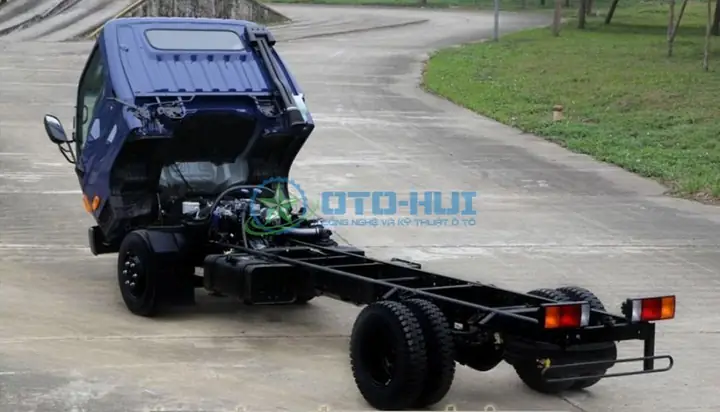

1. Khung Xe Tải: Cấu trúc chịu tải lớn cho nhu cầu vận tải
Xe tải, từ loại nhẹ đến nặng, yêu cầu khung gầm phải có độ cứng cao, khả năng chịu tải trọng lớn và độ bền kéo dài trong điều kiện làm việc khắc nghiệt. Khung xe tải thường được thiết kế tách biệt với thân xe (body-on-frame), cho phép thay thế thân xe dễ dàng hơn.
Các dạng phân loại kết cấu khung xe tải
Khung xe tải chủ yếu được phân loại dựa trên hình dạng và cách liên kết của các dầm chính (dầm dọc):
- Dạng thang dọc: Đây là cấu trúc phổ biến nhất, hình thành từ hai dầm dọc song song (thường là hình chữ I hoặc khối) được liên kết với nhau bởi hàng loạt dầm ngang. Cấu trúc này phân bố tải trọng đều, dễ chế tạo và bảo trì, thường xuất hiện trên xe tải nặng và xe công trình.
- Dạng thang chéo: Thay vì dầm ngang thẳng, các dầm liên kết được thiết kế dạng chéo, tạo thành các tam giác. Cấu trúc tam giác tự nhiên có khả năng chống biến dạng rất tốt, tăng độ cứng xoắn cho khung mà không cần dầm ngang quá dày, phù hợp với xe tải nhẹ và xe chuyên dụng cần độ linh hoạt.
- Dạng chữ X: Cấu trúc này sử dụng hai dầm dọc chính được ghép chéo với nhau tạo thành hình chữ X, sau đó liên kết bằng các dầm ngang. Hình chữ X cung cấp khả năng chống xoắn và uốn vượt trội, thường thấy trên xe tải cỡ trung và các xe off-road.
- Dạng thang rộng giữa: Có một dầm dọc chính duy nhất được làm cong rộng ở giữa, sau đó nối với các dầm ngang. Thiết kế này tạo ra khoảng trống lớn ở giữa khung, thuận tiện cho việc bố trí các cụm phức tạp như động cơ, hộp số hoặc kho chứa hàng, thường dùng trên xe tải chuyên dụng.
- Dạng xương cá: Sử dụng một dầm dọc chính duy nhất dọc theo chiều dài khung, với các dầm ngang mọc ra hai bên giống như xương cá. Cấu trúc đơn giản, nhẹ hơn, nhưng khả năng chịu tải phân bố không đều như dạng thang, thường dùng cho xe tải trọng lượng thấp.
Nguyên lý cấu tạo chi tiết của khung xe tải thông dụng
Vật liệu chủ yếu là thép dập định hình có hàm lượng cacbon trung bình, tiết diện thay đổi theo khu vực chịu lực. Các dầm dọc thường có chiều dày từ 3 đến 7 mm, tại vị trí chịu moment uốn lớn (như gần trục bánh xe), người ta gia cố bằng mối ghép đinh tán để tăng cường.
Các dầm ngang thường mỏng hơn dầm dọc, giúp khung có khả năng đàn hồi và chịu biến dạng xoắn tốt hơn. Các mối liên kết chủ yếu sử dụng bu lông kẹp chặt hoặc đinh tán, hạn chế việc hàn trực tiếp vì hàn có thể tạo ra điểm mềm, dễ bị xuất hiện vết nứt dưới tải trọng liên tục và dao động. Các vị trí bắt mạc với cụm động cơ, hộp số, bệ đỡ nhíp hay móc kéo sau thường được gia cố bằng hàn bấm hoặc tán đinh để đảm bảo liên kết cứng vững.
Để bảo vệ khung khỏi ăn mòn do nước bẩn, muối trên đường, người ta thường sơn phủ lớp sơn chống gỉ hoặc phủ vật liệu polymer lên mặt dưới khung.
Có thể bạn quan tâm: Bảng Điều Khiển Xe Ô Tô: Giải Mã 64 Ký Hiệu Cảnh Báo & Xử Lý Khi Sáng Đèn
2. Khung Xe Buýt: Cân bằng giữa độ cứng, trọng lượng và không gian
Xe buýt đặt ra yêu cầu khắt khe về không gian cho hành khách, độ an toàn và sự êm ái. Khung xe buýt thường được chia thành hai loại chính: khung dầm và khung dàn.
Khung dầm (Ladder Frame)
Khung dầm là sự phát triển từ khung dầm xe tải. Cấu trúc gồm hai dầm dọc chính song song liên kết bởi các dầm ngang, tạo thành hình dáng như cái thang. Để hạ thấp bậc lên xe và tạo không gian cho động cơ, phần đầu khung thường được thiết kế thấp hơn, động cơ có thể được đặt lệch tâm hoặc ngang.
Ưu điểm: Công nghệ chế tạo đơn giản, dễ dàng đồng hóa phụ tùng với xe tải, chi phí thấp.
Nhược điểm: Trọng lượng bản thân khung lớn, khó đảm bảo khả năng cách âm và cách nhiệt cho khoang hành khách, chiều cao sàn xe cao hơn so với khung dàn. Loại khung này ngày nay ít được sử dụng trên xe buýt hiện đại.
Khung dàn (Space Frame)
Khung dàn được chế tạo từ thép kết cấu định hình (thường là ống tròn hoặc hộp) hàn hoặc liên kết bằng bulông thành một hệ thống khung ba chiều kín. Các thanh ngang được phân bố theo ma trận, tiết diện và độ dày được tính toán dựa trên sự phân bố tải trọng cụ thể.
Ưu điểm vượt trội:
- Trọng lượng bản thân nhẹ hơn đáng kể so với khung dầm cùng tải trọng.
- Không gian trống rộng bên trong khung, cho phép bố trí linh hoạt hệ thống truyền lực (động cơ, hộp số, trục dẫn động) và hạ thấp chiều cao sàn xe, thuận tiện cho người già, trẻ em và người khuyết tật.
- Độ cứng xoắn và uốn rất cao nhờ cấu trúc 3D.
- Dễ dàng điều chỉnh thiết kế cho từng mẫu xe.
Các thanh trong khung dàn thường có tiết diện khoảng (40 x 60) mm đến (40 x 80) mm với chiều dày 2 – 3 mm. Phần đầu khung được thiết kế có khả năng đàn hồi để giảm chấn, trong khi phần giữa và sau (nơi bố trí động cơ) được hàn liền thành dàn cứng để chịu tải lớn.
3. Khung Vỏ Ô Tô Con: Sự phát triển từ khung riêng biệt đến vỏ chịu lực
Ô tô con (sedan, hatchback, SUV) ngày nay chủ yếu sử dụng cấu trúc khung vỏ (unibody), nơi thân xe (body) và khung sàn hòa làm một, cùng chịu tải. Khung vỏ thường được chia thành 3 dạng chính dựa trên vai trò chịu lực của từng phần.
Khung chịu tải, vỏ bao kín
Đây là cấu trúc truyền thống, trong đó có một khung sàn chịu lực riêng biệt (thường là khung dầm hoặc dàn bằng thép), sau đó được bao phủ bởi thân xe kim loại. Các cụm cơ khí (động cơ, treo) gắn trực tiếp lên khung sàn. Dạng này phổ biến trên các xe off-road 4WD/AWD và xe van/đa dụng (MPV) cần độ bền cao và khả năng chịu tải lớn từ mặt đất.
Khung chịu tải, vỏ, khung sàn bao kín
Là sự phát triển của dạng trên. Khung sàn không chỉ là khung chịu lực mà còn là một phần của vỏ bao kín. Phần sàn được làm từ thép lá dày 1,0 – 1,2 mm, tạo thành mặt dưới kín của xe. Thiết kế này tăng cường độ cứng xoắn cho toàn bộ thân xe và bảo vệ khoang hành khách tốt hơn khỏi vật thể từ dưới lên.
Vỏ chịu tải bao kín (Monocoque)
Đây là kiểu thiết kế phổ biến nhất trên ô tô con hiện đại. Toàn bộ thân xe (trần, bên hông, sàn) được thiết kế như một khối thống nhất chịu lực. Các cột A, B, C, sàn và trần tạo thành một “vỏ” cứng, phân bổ lực trong va chạm và khi xe vận hành. Trên sàn, người ta gia cố thêm các xương đỡ (reinforcement) để tạo điểm gắn cho hệ thống treo và truyền lực.
Ưu điểm chính:
- Trọng lượng nhẹ hơn nhiều so với khung riêng biệt.
- Độ cứng xoắn và uốn cao, mang lại cảm giác lái chắc chắc, giảm rung động.
- Không gian nội thất tối ưu vì không có khung sàn lồi lên.
- Hiệu quả an toàn cao: Cấu trúc vỏ cứng có thể được tính toán để hấp thụ năng lượng va chạm, bảo vệ khoang người một cách chủ động. Các vị trí quan trọng như cột B, thanh dọc sàn được gia cố bằng thép cường độ cao.
Tuy nhiên, khung vỏ monocoque có hạn chế về khả năng chịu tải trọng lớn và uốn cong ngoài ý muốn so với khung riêng biệt, nên không phù hợp với xe tải nặng hay xe off-road cực đoan.
Lựa chọn khung xe phù hợp với nhu cầu sử dụng
Hiểu rõ đặc điểm của từng loại khung xe giúp người dùng đưa ra quyết định sáng suốt:
- Đối với xe tải, xe chuyên dụng: Ưu tiên khung dầm (dạng thang dọc, chữ X) vì khả năng chịu tải, độ bền và dễ sửa chữa, thay thế thân xe.
- Đối với xe buýt, xe khách: Ưu tiên khung dàn để giảm trọng lượng, hạ thấp sàn và tối ưu không gian.
- Đối với ô tô con, SUV đô thị: Khung vỏ monocoque là lựa chọn tối ưu cho sự cân bằng giữa an toàn, êm ái, tiết kiệm nhiên liệu và không gian.
Việc bảo dưỡng, sơn phủ khung gầm định kỳ là vô cùng quan trọng để duy trì độ cứng và chống ăn mòn, đảm bảo an toàn lâu dài. Để được tư vấn chi tiết về cấu trúc khung của từng dòng xe cụ thể, bạn có thể tham khảo thêm tại mercedesbinhduong.vn, nơi cung cấp thông tin chuyên sâu về kỹ thuật và đánh giá xe.
Kết luận
Khung xe ô tô là một hệ thống kỹ thuật phức tạp, với nhiều cấu trúc được tối ưu hóa cho từng phân khúc và mục đích sử dụng. Từ khung dầm mạnh mẽ của xe tải đến khung dàn thông minh của xe buýt và khung vỏ monocoque tối giản của ô tô con, mỗi loại đều phản ánh sự cân bằng giữa yêu cầu về kỹ thuật, kinh tế và trải nghiệm người dùng. Hiểu biết về các loại khung xe không chỉ nâng cao hiểu biết chuyên môn mà còn là cơ sở để đánh giá chất lượng và độ bền của một chiếc xe một cách toàn diện và chính xác nhất.
