1. Giới thiệu chung về hệ thống dàn lạnh và vai trò của cầu chì
Hệ thống điều hòa không khí (dàn lạnh) là một trong những bộ phận quan trọng nhất trên mỗi chiếc xe ô tô, đặc biệt là trong những ngày hè nắng nóng. Đối với Toyota Vios – một trong những mẫu xe bán chạy nhất tại thị trường Việt Nam – hệ thống dàn lạnh không chỉ mang lại sự thoải mái cho người lái và hành khách mà còn ảnh hưởng trực tiếp đến an toàn lái xe (ví dụ: giảm mệt mỏi, cải thiện tầm nhìn khi kính mờ do sương mù).
Trong toàn bộ chuỗi điện của dàn lạnh, cầu chì đóng vai trò bảo vệ các linh kiện điện tử khỏi hiện tượng quá tải, ngắn mạch. Khi có sự cố xảy ra (ví dụ: dây điện bị cắt, thiết bị hỏng), cầu chì sẽ “cắt” dòng điện, ngăn ngừa hư hỏng lan rộng và giảm nguy cơ cháy nổ. Vì vậy, việc hiểu rõ vị trí, công năng và cách thay thế cầu chì dàn lạnh Toyota Vios là vô cùng cần thiết đối với mọi chủ xe.
Bài viết dưới đây sẽ cung cấp cho bạn:
- Kiến thức cơ bản về cầu chì và các loại cầu chì thường dùng trong dàn lạnh.
- Vị trí lắp đặt cầu chì dàn lạnh trên Toyota Vios (các đời 2007‑2014, 2015‑2020, 2021‑hiện nay).
- Hướng dẫn chi tiết cách kiểm tra, đo điện trở và thay thế cầu chì.
- Những lỗi thường gặp khi cầu chì dàn lạnh hỏng và cách khắc phục.
- Một số lưu ý khi bảo dưỡng hệ thống dàn lạnh để kéo dài tuổi thọ của cầu chì và các linh kiện khác.
2. Cấu tạo và các loại cầu chì thường dùng trong dàn lạnh Toyota Vios
2.1. Cấu tạo cơ bản
Một cầu chì (hay còn gọi là “fuse”) gồm ba phần chính:
| Thành phần | Chức năng | Vật liệu thường dùng |
|---|---|---|
| Thân | Bảo vệ, cách điện, chịu nhiệt | Nhựa ABS hoặc polycarbonate chịu nhiệt cao |
| Linh kiện dẫn điện | Dẫn dòng điện khi mức điện áp trong giới hạn cho phép | Dây kim loại (thường là đồng hoặc hợp kim) |
| Linh kiện nổ | Khi dòng điện vượt quá mức cho phép, dây kim loại tan chảy, ngắt mạch | Kim loại có điểm nóng chảy thấp (thường là nhôm hoặc hợp kim) |
Khi dòng điện vượt quá mức định mức (thường được ghi trên mặt cầu chì), linh kiện nổ sẽ tan chảy, tạo ra một “khe hở” ngắt dòng điện ngay lập tức.
2.2. Các loại cầu chì phổ biến
| Loại cầu chì | Điện áp định mức | Dòng điện định mức | Đặc điểm |
|---|---|---|---|
| Blade (cầu chì dạng lá) | 12V, 24V | 5A – 30A | Dễ lắp, phổ biến trong xe hơi hiện đại |
| Glass Tube (cầu chì ống thủy tinh) | 12V, 24V | 2A – 20A | Thị trường Việt còn thấy, nhưng ngày càng ít dùng |
| Mini Blade | 12V | 5A – 15A | Kích thước nhỏ gọn, dùng cho các mạch điều khiển |
| ATC (Automotive Type C) | 12V | 5A – 30A | Được thiết kế đặc biệt cho ô tô, chịu rung tốt |
Toyota Vios hầu hết sử dụng cầu chì dạng Blade (còn gọi là “cầu chì lá”) vì tính tiện lợi và khả năng chịu rung mạnh.

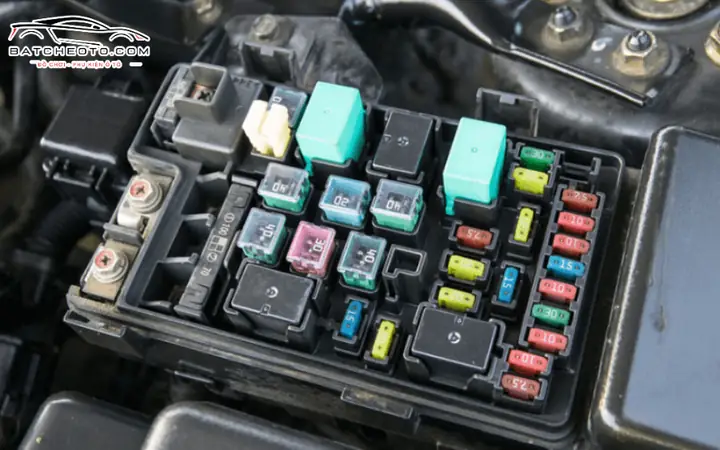

3. Vị trí lắp đặt cầu chì dàn lạnh trên Toyota Vios
3.1. Bảng cầu chì bên trong khoang lái (cầu chì chính)
Có thể bạn quan tâm: Các Dòng Xe Ô Tô Toyota: Đánh Giá Toàn Diện Các Mẫu Xe Đáng Chú Ý Nhất
| Số vị trí | Mô tả | Dòng điện (A) | Chức năng |
|---|---|---|---|
| F17 | Cầu chì dàn lạnh (Air‑condition) | 30A | Cung cấp nguồn cho máy nén, quạt gió, bộ điều khiển |
| F12 | Cầu chì quạt tản nhiệt | 10A | Cung cấp nguồn cho quạt tản nhiệt của máy nén |
| F24 | Cầu chì hệ thống điện phụ | 15A | Điều khiển các cảm biến nhiệt độ, áp suất |
Lưu ý: Số vị trí và ký hiệu có thể thay đổi tùy vào năm sản xuất và phiên bản xe. Đối với Vios 2015‑2020, vị trí F17 thường là cầu chì dàn lạnh, trong khi các mẫu xe cũ (2007‑2014) có thể đặt ở vị trí F14.
3.2. Hộp cầu chì dưới gầm xe (cầu chì phụ)
- Cầu chì 30A (cạnh trái): Dành cho máy nén và bộ điều khiển dàn lạnh.
- Cầu chì 20A (cạnh phải): Dùng cho quạt tản nhiệt và cảm biến áp suất.
Để mở hộp cầu chì dưới gầm, bạn cần:
- Đặt xe lên mặt phẳng, tắt máy và rút chìa khóa.
- Dùng chìa khóa hoặc tua vít mở nắp hộp cầu chì (thường có 2‑3 ốc vít).
- Kiểm tra bảng biểu trên nắp hộp để xác định vị trí cầu chì dàn lạnh.
4. Khi nào cần kiểm tra hoặc thay cầu chì dàn lạnh?
4.1. Các dấu hiệu báo hiệu cầu chì dàn lạnh hỏng
| Dấu hiệu | Nguyên nhân có thể |
|---|---|
| Điều hòa không lạnh (không có luồng khí mát) | Cầu chì dàn lạnh hỏng hoặc máy nén bị hỏng |
| Màn hình hiển thị lỗi “A/C” trên bảng đồng hồ | Cầu chì hoặc cảm biến nhiệt độ/áp suất gặp trục trặc |
| Tiếng kêu lạ khi bật máy lạnh (tiếng “click” nhưng không chạy máy nén) | Cầu chì đã ngắt, dòng điện không tới máy nén |
| Đèn báo “Check Engine” bật sáng | Hệ thống A/C gặp lỗi điện, thường liên quan tới cầu chì |
Khi xuất hiện bất kỳ dấu hiệu nào trên, bạn nên kiểm tra ngay cầu chì dàn lạnh trước khi đưa xe tới garage.
4.2. Kiểm tra cầu chì bằng mắt
- Mở hộp cầu chì (theo mục 3.1 hoặc 3.2).
- Kiểm tra dây kim loại bên trong: Nếu dây bị đứt, cháy, hoặc có màu đen, đó là dấu hiệu cầu chì đã “cắt”.
- So sánh với cầu chì mới: Nếu không chắc, hãy thay thế ngay.
4.3. Kiểm tra bằng đồng hồ vạn năng (multimeter)
- Cài đặt: Chọn chế độ đo điện trở (Ω) hoặc đo dây thông (continuity) với tiếng bíp.
- Đặt đầu dò: Nối một đầu dò vào một chân của cầu chì, đầu còn lại vào chân còn lại.
- Kết quả:
- Nếu đồng hồ hiển thị 0 Ω hoặc bíp → Cầu chì còn nguyên.
- Nếu đồng hồ hiển thị ∞ Ω (không có kết nối) → Cầu chì đã cháy.
5. Hướng dẫn thay thế cầu chì dàn lạnh Toyota Vios
5.1. Dụng cụ cần chuẩn bị
| Dụng cụ | Mô tả |
|---|---|
| Cầu chì thay thế | Cùng dòng điện (30A) và cùng loại (Blade) |
| Kìm nhổ cầu chì (có thể dùng kìm nhíp hoặc mũi nhọn) | |
| Găng tay bảo hộ | Tránh tiếp xúc điện và tránh bám dầu |
| Đèn pin | Khi làm việc trong khu vực tối (dưới gầm xe) |
| Bảng biểu cầu chì (đính kèm trong sổ tay xe) | Xác định vị trí chính xác |
5.2. Quy trình thay cầu chì
Có thể bạn quan tâm: Những Câu Nói Nổi Tiếng Của Toyota: Bài Học Thành Công Và Triết Lý Sống
| Bước | Hành động | Lưu ý |
|---|---|---|
| B1 | Đảm bảo xe đã tắt máy, chìa khóa rút ra, và bình ắc-quy đã ngắt (đặt chế độ “OFF”) | An toàn tuyệt đối |
| B2 | Mở nắp hộp cầu chì bên trong khoang lái hoặc dưới gầm (theo vị trí đã xác định) | Nếu nắp bị kẹt, dùng tua vít nhẹ nhàng mở |
| B3 | Tìm vị trí F17 (hoặc vị trí tương ứng) trên bảng biểu | Ghi lại vị trí để tránh nhầm lẫn |
| B4 | Dùng kìm nhổ cầu chì để rút cầu chì cũ ra. Đảm bảo không làm rơi các cầu chì khác. | Đừng kéo mạnh, tránh làm hỏng các đầu cắm |
| B5 | Kiểm tra cầu chì cũ: nếu dây kim loại bị đứt, thay mới ngay. | Nếu vẫn còn nguyên, có thể nguyên nhân ở các linh kiện khác |
| B6 | Cắm cầu chì mới vào đúng vị trí, đẩy cho đến khi nghe “click”. | Đảm bảo tiếp xúc chắc chắn |
| B7 | Đóng nắp hộp cầu chì, bật máy và kiểm tra hoạt động dàn lạnh. | Nếu vẫn không lạnh, cần kiểm tra máy nén, cảm biến hoặc đưa xe tới trung tâm bảo dưỡng |
5.3. Thay cầu chì dự phòng
Một số chủ xe thường mang cầu chì dự phòng (cùng loại và cùng dòng điện) trong túi dụng cụ. Khi gặp sự cố, bạn có thể thay ngay mà không phải chờ mua mới.
6. Nguyên nhân gây hỏng cầu chì dàn lạnh và cách phòng ngừa
| Nguyên nhân | Mô tả | Phòng ngừa |
|---|---|---|
| Quá tải điện | Khi nhiều thiết bị cùng bật (đèn pha, sưởi), dòng điện vượt quá định mức. | Tránh bật đồng thời các thiết bị công suất lớn, kiểm tra máy nén có hoạt động ổn định không. |
| Ngắn mạch dây điện | Dây điện chạm vào khung xe hoặc bị mòn. | Kiểm tra định kỳ dây cáp, bảo vệ dây bằng ống bọc chịu nhiệt. |
| Máy nén A/C hỏng | Khi motor nổ, dòng cường độ tăng đột biến. | Bảo dưỡng máy nén, thay dầu mát định kỳ (mỗi 15.000 km). |
| Cảm biến nhiệt/áp suất lỗi | Gây ra tín hiệu sai, kích hoạt quá tải. | Vệ sinh cảm biến, thay cảm biến hỏng ngay. |
| Nhiệt độ môi trường quá cao | Khi xe để dưới nắng gắt, cầu chì có thể nóng lên. | Đậu xe trong bóng râm, sử dụng áo che nắng cho xe. |
| Lắp đặt sai loại cầu chì | Dùng cầu chì có dòng điện thấp hơn yêu cầu. | Luôn thay cầu chì đúng thông số (30A). |
7. Bảo dưỡng hệ thống dàn lạnh để kéo dài tuổi thọ cầu chì
- Thay dầu mát máy nén định kỳ: Dầu mát giúp giảm ma sát, ngăn ngừa quá tải.
- Vệ sinh bộ lọc gió (cabin filter): Đảm bảo luồng không khí không bị tắc, giảm công suất máy nén phải làm việc.
- Kiểm tra và siết chặt các đầu nối điện: Đầu nối lỏng có thể gây chập điện, làm cầu chì “cắt”.
- Kiểm tra áp suất gas refrigerant: Áp suất quá cao hoặc quá thấp đều làm máy nén hoạt động không ổn định.
- Sử dụng máy nén chất lượng: Khi thay máy nén, nên chọn linh kiện chính hãng hoặc có chứng nhận OEM.
8. Khi nào nên đưa xe tới trung tâm bảo dưỡng?
- Cầu chì liên tục bị cháy dù đã thay mới: Có thể do máy nén hoặc cảm biến hỏng.
- Tiếng kêu lạ, rung mạnh khi bật A/C: Nguy cơ hỏng bộ truyền động hoặc vòng bi máy nén.
- Mất hơi lạnh hoàn toàn dù cầu chì còn nguyên: Có thể là rò rỉ gas, cần nạp lại gas và kiểm tra ống dẫn.
- Bảng hiển thị lỗi “A/C” liên tục: Đưa xe tới trung tâm để chẩn đoán bằng máy OBD và kiểm tra mô-đun điều khiển.
9. Câu hỏi thường gặp (FAQ)
9.1. Tôi có thể dùng cầu chì 25A thay cho 30A không?
Không. Cầu chì 25A sẽ “cắt” nhanh hơn khi dòng điện tăng, gây mất điện thường xuyên và ảnh hưởng đến hoạt động của máy nén. Ngược lại, dùng cầu chì có dòng lớn hơn (ví dụ 40A) sẽ không bảo vệ thiết bị, có nguy cơ gây hỏng nặng hơn.
9.2. Cầu chì dàn lạnh có thể “tự châm lại” không?
Có thể bạn quan tâm: Catalogue Toyota Yaris 2001 1nd-tv Pdf: Hướng Dẫn Chi Tiết, Tải Về Và Sử Dụng Hiệu Quả
Cầu chì không tự châm lại. Khi dây kim loại đã tan chảy, quá trình này là vĩnh viễn. Bạn phải thay cầu chì mới.
9.3. Nếu tôi không thay cầu chì ngay, xe sẽ bị hư gì?
Khi cầu chì cháy, nguồn điện tới máy nén và các thiết bị A/C sẽ bị ngắt, dẫn đến máy nén không hoạt động. Nếu nguyên nhân là quá tải, tiếp tục sử dụng có thể làm hỏng máy nén, bộ điều khiển và thậm chí gây cháy điện.
9.4. Có cần phải reset lại hệ thống A/C sau khi thay cầu chì không?
Thông thường không cần. Khi bật lại máy, hệ thống sẽ tự khởi động. Nếu có mã lỗi trên màn hình, hãy thực hiện reset bằng cách tắt máy trong 5 phút rồi khởi động lại.
9.5. Tôi có thể tự đo áp suất gas A/C không?
Có, nếu bạn có bộ đo áp suất và đầu nạp gas chuẩn. Tuy nhiên, việc nạp gas cần tuân thủ quy định pháp luật và môi trường (đối với refrigerant R‑134a). Đối với người không chuyên, tốt nhất là đưa xe tới trung tâm bảo dưỡng.
10. Tổng kết
- Cầu chì dàn lạnh là “chốt an toàn” của hệ thống điều hòa trên Toyota Vios; việc kiểm tra và thay thế đúng cách giúp tránh hư hỏng nghiêm trọng cho máy nén và các linh kiện điện.
- Vị trí cầu chì thường nằm ở hộp cầu chì bên trong khoang lái (F17) và hộp cầu chì dưới gầm xe; hãy tham khảo sổ tay xe để xác định chính xác.
- Kiểm tra bằng mắt và đồng hồ vạn năng là cách nhanh nhất để xác định cầu chì có hỏng hay không.
- Thay thế cầu chì không phức tạp, chỉ cần tắt máy, rút cầu chì cũ, cắm cầu chì mới và kiểm tra lại.
- Ngăn ngừa hỏng cầu chì bằng cách bảo dưỡng máy nén, vệ sinh bộ lọc gió, kiểm tra dây điện và tránh quá tải điện.
- Khi gặp sự cố lặp lại hoặc các dấu hiệu lỗi phức tạp, hãy đưa xe tới trung tâm bảo dưỡng để kiểm tra toàn diện.
Hy vọng bài viết này đã cung cấp cho bạn đầy đủ thông tin cần thiết để tự tin kiểm tra, thay thế và bảo dưỡng cầu chì dàn lạnh trên Toyota Vios. Nếu bạn còn bất kỳ thắc mắc nào, đừng ngần ngại để lại bình luận hoặc liên hệ với đại lý Toyota gần nhất để được hỗ trợ chuyên nghiệp. Chúc bạn luôn lái xe an toàn và luôn cảm nhận được luồng gió mát lạnh của hệ thống A/C!
