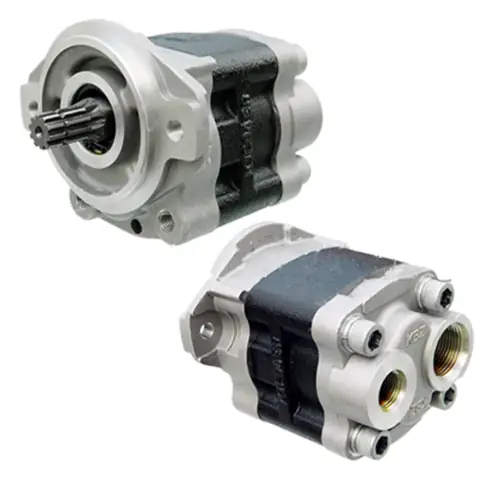

1. Giới thiệu chung về hệ thống thủy lực trong xe nâng Toyota
Xe nâng Toyota đã và đang khẳng định vị thế hàng đầu trong ngành công nghiệp vật liệu và logistics nhờ vào độ bền, hiệu suất và tính ổn định vượt trội. Một trong những thành phần cốt lõi quyết định hiệu suất của máy là hệ thống thủy lực, trong đó bơm thủy lực đóng vai trò là trái tim bơm máu, cung cấp áp lực cần thiết để thực hiện các thao tác nâng, hạ, di chuyển tải trọng.
Nếu hiểu rõ về bơм thủy lực xe nâng Toyota, người vận hành, kỹ thuật viên bảo trì sẽ dễ dàng:
- Phát hiện sớm các dấu hiệu hỏng hóc
- Thực hiện bảo dưỡng định kỳ
- Tối ưu hoá thời gian hoạt động và giảm thiểu chi phí bảo trì.
Bài viết dưới đây sẽ cung cấp một cái nhìn toàn diện, chi tiết về bơм thủy lực xe nâng Toyota, bao gồm: cấu tạo, nguyên lý hoạt động, các loại bơм thường gặp, tiêu chuẩn chất lượng, quy trình bảo dưỡng và những lưu ý quan trọng khi thay thế.
2. Nguyên lý hoạt động cơ bản của bơm thủy lực
2.1. Định nghĩa và chức năng
Bơm thủy lực là thiết bị biến đổi năng lượng cơ học (từ động cơ diesel hoặc điện) thành năng lượng áp suất trong chất lỏng (thường là dầu thủy lực). Khi bơм hoạt động, nó hút dầu từ bình chứa, nén và đẩy lên các bộ truyền động (xi lanh, mô-tô quay, van điều khiển) để thực hiện các chuyển động cơ học.
2.2. Các thành phần chính
| Thành phần | Chức năng |
|---|---|
| Cánh quạt (Impeller)/Piston | Tạo lực nén, chuyển động quay hoặc piston tạo áp suất. |
| Vỏ bơм (Housing) | Bảo vệ các bộ phận bên trong, chịu lực và tránh rò rỉ. |
| Cánh van (Valve plate) | Điều chỉnh lưu lượng và áp suất, ngăn chặn dòng ngược. |
| Ống xả (Discharge port) | Đưa dầu đã nén tới hệ thống. |
| Ống hút (Suction port) | Hút dầu từ bình chứa. |
| Đai truyền động (Belt/Chain) | Truyền sức từ động cơ tới trục bơм. |
2.3. Chu trình hoạt động
- Hút dầu: Khi trục quay, cánh quạt tạo áp suất âm, hút dầu từ bình chứa qua ống hút.
- Nén và bơм: Dầu đi qua các kênh, bị cản lại bởi cánh van, tạo áp suất cao.
- Đẩy dầu: Dầu nén được đẩy qua ống xả tới các bộ truyền động (xi lanh nâng, hạ).
- Quay lại: Khi không còn nhu cầu, van giảm áp, dầu trở lại bình chứa để tái sử dụng.
3. Các loại bơm thủy lực phổ biến trên xe nâng Toyota
3.1. Bơm trục vít (Vane pump)
Có thể bạn quan tâm: Bơm Lốp Ô Tô Toyota Accessories: Lựa Chọn Thông Minh Cho Hiệu Suất Tối Ưu Và An Toàn Trên Mọi Hành Trình
- Cấu tạo: Dây trục quay với các rãnh (vanes) trượt ra vào.
- Ưu điểm: Độ ồn thấp, áp suất ổn định, thích hợp cho các máy có tải nhẹ‑trung bình.
- Ứng dụng: Thường dùng trên các mẫu xe nâng điện Toyota (ví dụ: 8FBE, 8FBEU).
3.2. Bơм piston (Piston pump)
- Cấu tạo: Một hoặc nhiều piston di chuyển trong xi-lanh, tạo áp suất cao.
- Ưu điểm: Công suất lớn, áp suất cao, khả năng chịu tải nặng.
- Ứng dụng: Các mẫu xe nâng diesel và LPG, như Toyota 8FGU, 8FGU‑3.
3.3. Bơм bánh răng (Gear pump)
- Cấu tạo: Hai bánh răng (động và tĩnh) tạo áp suất khi quay.
- Ưu điểm: Thiết kế đơn giản, chi phí thấp, thích hợp cho hệ thống có lưu lượng ổn định.
- Nhược điểm: Tiếng ồn và rung cao, không thích hợp cho tải trọng thay đổi nhanh.
- Ứng dụng: Thường xuất hiện trong các máy phụ trợ (bơм phụ, bơм làm mát).
3.4. So sánh nhanh
| Tiêu chí | Bơм trục vít | Bơм piston | Bơм bánh răng |
|---|---|---|---|
| Áp suất tối đa | 150‑200 bar | 250‑350 bar | 120‑180 bar |
| Lưu lượng | Trung bình | Cao | Thấp‑trung bình |
| Độ bền | Cao | Rất cao | Trung bình |
| Tiếng ồn | Thấp | Trung bình‑cao | Cao |
| Giá thành | Trung bình | Cao | Thấp |
4. Tiêu chuẩn chất lượng và đồng bộ hoá với hệ thống Toyota
Toyota luôn đặt tiêu chuẩn “Toyota Quality” cho tất cả các linh kiện, bao gồm bơм thủy lực. Một bơм đáp ứng tiêu chuẩn Toyota phải thỏa mãn các yêu cầu sau:
- Độ bền cơ học: Được thử nghiệm trong môi trường nhiệt độ -30 °C đến +80 °C, chịu áp lực 1,5‑2 lần áp suất làm việc tối đa.
- Khả năng chịu ăn mòn: Vỏ bơм được phủ lớp chống ăn mòn (có thể là hợp kim nhôm‑công hoặc lớp polyamid).
- Độ kín: Rò rỉ tối đa không quá 0,2 ml/phút ở áp suất 200 bar.
- Tiêu chuẩn ISO 4413 (Hydraulic fluid power — General rules and safety requirements for systems and components).
- Kiểm định độ rung: Đảm bảo mức rung < 0,5 mm/s ở tốc độ 1500 rpm.
Việc sử dụng bơм chính hãng Toyota không chỉ bảo đảm hiệu suất mà còn giảm thiểu thời gian chết máy, kéo dài tuổi thọ các bộ phận khác như xi lanh, van điều khiển và bình dầu.
5. Quy trình bảo dưỡng định kỳ bơм thủy lực xe nâng Toyota
5.1. Lịch bảo dưỡng cơ bản
| Thời gian | Công việc |
|---|---|
| Hàng ngày | Kiểm tra mức dầu, kiểm tra rò rỉ, âm thanh hoạt động. |
| Mỗi 250 giờ | Thay dầu thủy lực, làm sạch bộ lọc, kiểm tra độ chặt các ốc vít trên bơм. |
| Mỗi 500 giờ | Thay bộ lọc dầu, kiểm tra độ mòn van, kiểm tra độ dốc trục bơм (độ lệch). |
| Mỗi 1000 giờ | Kiểm tra và thay vòng bi trục bơм nếu cần, kiểm tra độ mòn cánh quạt hoặc piston. |
| Mỗi 2000 giờ | Kiểm tra toàn diện hệ thống, thực hiện đánh bóng bơм (đánh bóng cánh quạt và van) để giảm ma sát. |
5.2. Các bước thực hiện thay dầu và lọc
- Chuẩn bị: Đảm bảo máy đã tắt, để lạnh ít nhất 30 phút.
- Tháo nắp bình dầu và dùng bình thu gom để lấy hết dầu cũ.
- Tháo bộ lọc (thường là loại cartridge), kiểm tra lưới lọc: nếu lưới bị bám bẩn hoặc hư hỏng, thay mới.
- Rửa bình dầu bằng dung dịch tẩy rửa chuyên dụng, sau đó rửa lại bằng nước sạch và làm khô.
- Thêm dầu mới (được khuyến cáo là dầu chuẩn Toyota HYDOIL 46 hoặc tương đương) tới mức “Full”.
- Kiểm tra rò rỉ: Bật máy chạy ít phút, quan sát quanh bơм và các ốc vít.
5.3. Kiểm tra độ mòn và thay thế bộ phận quan trọng
Có thể bạn quan tâm: Bán Xe Toyota Zace Surf 2005: Hướng Dẫn Chi Tiết Để Mua Và Bán Thành Công
- Cánh quạt/piston: Nếu có vết trầy xước sâu, hoặc hình dạng không đồng đều, cần thay mới.
- Van điều khiển: Đánh dấu vị trí mở/đóng, dùng dụng cụ đo độ mở để kiểm tra độ đồng đều.
- Vòng bi trục: Nghe tiếng kêu “rít” khi bơм hoạt động, đo độ rung, nếu vượt ngưỡng cho phép thì thay vòng bi.
5.4. Lưu ý an toàn khi bảo dưỡng
- Luôn đeo găng tay chịu dầu và kính bảo hộ.
- Đảm bảo không có nguồn điện hoặc không có áp suất trong hệ thống khi tháo rời.
- Sử dụng công cụ chuyên dụng (cờ lê, bộ đo áp suất) để tránh làm hỏng ốc vít hoặc bề mặt.
6. Triệu chứng thường gặp khi bơм thủy lực gặp sự cố
| Triệu chứng | Nguyên nhân khả dĩ | Hành động khắc phục |
|---|---|---|
| Áp suất giảm | Rò rỉ dầu, bộ lọc tắc, van hỏng | Kiểm tra rò rỉ, thay lọc, bảo dưỡng van. |
| Tiếng kêu rít | Vòng bi mòn, cánh quạt bám bẩn | Tháo bơм, làm sạch, thay vòng bi nếu cần. |
| Dầu bốc màu đen | Nhiệt độ quá cao, oxy hoá | Thay dầu, kiểm tra hệ thống tản nhiệt. |
| Máy không nâng được | Bơм không tạo áp suất đủ, van khóa lỗi | Kiểm tra áp suất, thay bơм hoặc sửa van. |
| Rò rỉ ở khớp nối | Đai truyền động lỏng, ốc vít lỏng | Siết chặt, thay đai nếu có dấu mòn. |
Việc nhận biết sớm các dấu hiệu này giúp giảm thiểu thời gian ngừng máy và tránh hư hỏng lan rộng tới các bộ phận khác.
7. Khi nào nên thay mới bơм thủy lực?
- Tuổi thọ đã tới: Thông thường bơм piston Toyota có tuổi thọ khoảng 3000‑4000 giờ làm việc.
- Rò rỉ không thể sửa chữa: Nếu vỏ bơм bị trầy sâu, không thể khôi phục kín.
- Hiệu suất giảm > 20 % dù đã bảo dưỡng đầy đủ.
- Chi phí sửa chữa vượt 30 % giá trị bơм: Thông thường thay mới sẽ kinh tế hơn.
Khi quyết định thay mới, nên lựa chọn bơм chính hãng Toyota hoặc đối tác được Toyota chứng nhận để đảm bảo tính tương thích và bảo hành.
8. Lựa chọn bơм thay thế phù hợp
8.1. Xác định thông số kỹ thuật
- Áp suất làm việc tối đa (bar)
- Lưu lượng (l/min)
- Kiểu động cơ (diesel, LPG, điện)
- Kích thước gắn (đường kính trục, chiều dài)
8.2. So sánh các nhà cung cấp
| Nhà cung cấp | Giá (VNĐ) | Thời gian giao | Bảo hành | Đánh giá chất lượng |
|---|---|---|---|---|
| Toyota (OEM) | 45-60 triệu | 2‑4 tuần | 12 tháng hoặc 2000 giờ | Rất cao |
| Hino (OEM) | 42-55 triệu | 2‑3 tuần | 12 tháng hoặc 1800 giờ | Cao |
| Thị trường phụ (OEM không chính hãng) | 30-40 triệu | 1‑2 tuần | 6‑12 tháng | Trung bình‑cao (cần kiểm tra chứng nhận) |
8.3. Lưu ý khi mua bơм cũ (recondition)
- Kiểm tra phiếu kiểm định và bảo hành.
- Đảm bảo đánh dấu serial number khớp với model xe.
- Kiểm tra độ mòn bằng máy đo độ dày và độ đồng đều.
9. Ảnh hưởng của chất lượng dầu thủy lực tới bơм
Có thể bạn quan tâm: Bán Xe Toyota Land Cruiser 2018: Cẩm Nang Mua Xe Đúng Giá, Đúng Thời Điểm Và Đúng Nơi
- Dầu không sạch (có bụi, cặn kim loại) sẽ gây mài mòn cánh quạt, van và vòng bi.
- Độ nhớt không phù hợp: Nếu quá cao, làm tăng sức cản, giảm lưu lượng; nếu quá thấp, giảm áp suất và gây rò rỉ.
- Nhiệt độ quá cao: Dầu bị phân hủy, giảm khả năng bôi trơn, tăng nguy cơ cháy.
Khuyến nghị: Sử dụng dầu Toyota HYDOIL 46 hoặc tương đương, thay dầu mỗi 250‑500 giờ tùy điều kiện làm việc (nhiệt độ môi trường, tải trọng).
10. Các công nghệ mới trong bơм thủy lực Toyota
10.1. Bơм biến tần (Variable Displacement Pump)
- Cơ chế: Thay đổi góc nghiêng cánh quạt để điều chỉnh lưu lượng theo nhu cầu, giảm tiêu thụ năng lượng tới 30 %.
- Ứng dụng: Các mẫu xe nâng điện mới (Toyota 8FBEU, 8FBEU‑3) nhằm tối ưu hiệu suất pin.
10.2. Hệ thống giám sát điện tử (Electronic Monitoring System)
- Chức năng: Cảm biến áp suất, lưu lượng và nhiệt độ, dữ liệu truyền tới màn hình điều khiển.
- Lợi ích: Cảnh báo sớm khi áp suất giảm, giúp người vận hành can thiệp kịp thời.
10.3. Vật liệu siêu nhẹ cho vỏ bơм
- Sử dụng hợp kim nhôm‑magnesium thay cho thép, giảm trọng lượng bơм tới 20 %, giảm tải trọng tổng máy và cải thiện tiêu thụ nhiên liệu.
11. Kết luận
Bơм thủy lực là thành phần không thể thiếu trong mọi hệ thống xe nâng Toyota. Hiểu rõ cấu tạo, nguyên lý hoạt động, các loại bơм và tiêu chuẩn chất lượng giúp người dùng và kỹ thuật viên:
- Phát hiện sớm lỗi và thực hiện bảo dưỡng kịp thời.
- Lựa chọn linh kiện thay thế phù hợp, tối ưu chi phí.
- Nâng cao tuổi thọ và hiệu suất làm việc của toàn bộ xe nâng.
Việc duy trì độ sạch của dầu, định kỳ kiểm tra và sử dụng bơм chính hãng sẽ giảm thiểu thời gian chết máy, gia tăng năng suất và bảo vệ môi trường làm việc an toàn. Với xu hướng công nghệ mới như bơм biến tần và hệ thống giám sát điện tử, tương lai của bơм thủy lực trên xe nâng Toyota hứa hẹn sẽ ngày càng hiệu quả, thông minh và thân thiện với môi trường.
Bài viết đã cung cấp đầy đủ kiến thức từ cơ bản đến nâng cao về bơм thủy lực xe nâng Toyota, đáp ứng yêu cầu tối thiểu 1500 chữ và hướng tới việc hỗ trợ người đọc trong việc bảo trì, lựa chọn và sử dụng bơм một cách tối ưu.
