Bảng Táp Lô Xe Ô Tô Tải: Cấu Tạo, Chức Năng và Hướng Dẫn Bảo Dưỡng Chi Tiết

Bảng táp lô xe ô tải là thành phần trung tâm trong buồng lái, đóng vai trò là “bộ não” hiển thị thông tin vận hành và điều khiển nhiều hệ thống. Hiểu rõ cấu tạo, chức năng và cách bảo dưỡng bảng táp lô giúp tài xế vận hành xe an toàn, phát hiện sớm sự cố và tối ưu hiệu suất công việc. Bài viết này phân tích chuyên sâu từ kỹ thuật đến thực tiễn, cung cấp kiến thức thiết yếu cho mọi tài xế và chủ xe tải.

Có thể bạn quan tâm: Bảng Tra Kích Thước Gạt Mưa Ô Tô Chuẩn Xác Và Ứng Dụng Thực Tế

Có thể bạn quan tâm: Bảng Theo Dõi Bảo Dưỡng Xe Ô Tô: Hướng Dẫn Từ A-z Cho Chủ Xe Thông Thái

Bảng so sánh đặc điểm bảng táp lô xe tải và xe con

Tiêu chí	Bảng táp lô xe tải	Bảng táp lô xe con
Kích thước & Bố trí	Lớn hơn, ưu tiên không gian cho công tắc chuyên dụng	Nhỏ gọn, tập trung vào tiện nghi và thẩm mỹ
Vật liệu	Nhựa ABS cứng, kim loại, chống chịu rung động, bụi bẩn, nhiệt độ cao	Có thể ốp da, gỗ, nhựa cao cấp, chú trọng cảm giác
Tính năng chuyên dụng	Đồng hồ áp suất khí nén, nhiệt độ dầu phanh, điều khiển hệ thống nâng hạ thùng, treo khí nén	Ít có tính năng chuyên dụng, tập trung vào giải trí, điều hòa, định vị
Độ bền & Môi trường	Thiết kế cho điều kiện khắc nghiệt: rung động mạnh, bụi bẩn, nhiệt độ cao, hoạt động liên tục	Độ bền tốt nhưng không cần chịu tải nặng, rung động mạnh liên tục
Công nghệ hiển thị	Kết hợp kim cơ và kỹ thuật số, ưu tiên độ rõ ràng, dễ đọc trong mọi điều kiện ánh sáng	Thiên về màn hình kỹ thuật số, LCD full color, tích hợp nhiều thông tin giải trí

Có thể bạn quan tâm: Top 5 Màu Xe Ô Tô Phổ Biến Nhất Năm 2026: Đâu Là Lựa Chọn Hoàn Hảo Cho Bạn?

Giới thiệu chung về bảng táp lô xe ô tô tải

Bảng táp lô (dashboard) trên xe tải là cụm thiết bị được lắp đặt phía trước khoảng lái, kết nối trực tiếp với các hệ thống điện và cảm biến của xe. Khác với xe con tập trung vào trải nghiệm lái cá nhân, bảng táp lô xe tải được thiết kế với tiêu chí độ tin cậy, khả năng chịu đựng và tính hữu dụng trong môi trường làm việc khắc nghiệt. Đây không chỉ là nơi hiển thị tốc độ, vòng tua mà còn là trung tâm điều khiển cho các hệ thống chuyên biệt như phanh khí xả, treo khí nén, hay hệ thống nâng hạ thùng ben. Việc nắm vững từng thành phần giúp tài xế phản ứng kịp thời với các cảnh báo, duy trì hiệu suất động cơ và đảm bảo an toàn cho hàng hóa, bản thân và người tham gia giao thông.

Có thể bạn quan tâm: Bảng Màu Sơn Xe Ô Tô: Hướng Dẫn Chọn Màu Chuẩn Chuyên Gia

Cấu tạo chi tiết của bảng táp lô xe ô tô tải

Vỏ bọc và vật liệu chế tạo

Vỏ bọc bảng táp lô là lớp bảo vệ ngoài cùng, thường làm từ nhựa ABS (Acrylonitrile Butadiene Styrene) hoặc composite có độ bền cơ học cao. Vật liệu này phải chịu được:

Rung động liên tục từ động cơ diesel mạnh và mặt đường xấu.
Nhiệt độ biến đổi từ ngoài trời nắng nóng đến điều hòa cabin.
Bụi bẩn, ẩm, hóa chất trong môi trường kho bãi, cảng.
Tác động cơ học khi tài xế thao tác, va chạm nhỏ.

Xe tải cao cấp có thể ốp thêm tấm kim loại mỏng hoặc lớp phủ chống trầy xước. Xe thương mại thường dùng màu đen/xám đơn giản, dễ vệ sinh. Thiết kế vỏ còn phải đảm bảo khả năng tháo lắp để bảo dưỡng các linh kiện bên trong.

Các đồng hồ đo lường chính

Đồng hồ đo tốc độ (Speedometer):

Nguyên lý: Kết nối với cảm biến tốc độ trên trục truyền động hoặc bánh xe. Trên xe tải cũ, dùng kim cơ; xe mới dùng màn hình LCD kỹ thuật số.
Chức năng: Hiển thị tốc độ thực tế, giúp tài xế tuân thủ giới hạn tốc độ (thường 60-80km/h với xe tải trên cao tốc). Một số xe có hệ thống giới hạn tốc độ (Speed Limiter) có thể cài đặt qua bảng táp lô.
Lưu ý kỹ thuật: Đồng hồ kỹ thuật số có thể bị lỗi do mất kết nối cảm biến hoặc lỗi phần mềm. Khi tốc độ hiển thị không khớp với GPS, cần kiểm tra cảm biến.

Đồng hồ đo vòng tua máy (Tachometer):

Nguyên lý: Đo số vòng quay của trục khuỷu động cơ (RPM) qua tín hiệu từ ECU hoặc cảm biến hình ảnh.
Ứng dụng trên xe tải: Động cơ diesel xe tải thường có vòng tua cực đại thấp (2.500-3.500 RPM). Tài xế dựa vào đồng hồ này để sang số đúng thời điểm, tránh tình trạng:
- Vòng tua quá cao (>3.500 RPM): Tăng hao xăng/dầu, quá nhiệt, mài mòn piston.
- Vòng tua quá thấp (<1.000 RPM): Động cơ “giật”, mất công suất, tăng áp suất đột ngột gây tổn thất.
Mẹo: Với xe tải chở hàng nặng, giữ vòng tua trong dải 1.500-2.500 RPM khi tăng tốc để đạt mô-men xoắn tối ưu.

Đồng hồ nhiên liệu (Fuel Gauge):

Nguyên lý: Cảm biến mức nhiên liệu trong bình (bàn đạp float) gửi tín hiệu điện đến bảng táp lô.
Đặc điểm xe tải: Bình nhiên liệu lớn (200-500 lít), nên đồng hồ thường có vùng cảnh báo đỏ rộng. Một số xe hiện đại hiển thị khoảng cách còn lại (Range) dựa trên mức tiêu thụ trung bình.
Cảnh báo: Đừng để nhiên liệu xuống dưới vùng cảnh báo, đặc biệt khi chạy đường dài. Xe tải diesel có thể hút bùn khi bình quá cạn.

Đồng hồ nhiệt độ nước làm mát (Water Temperature):

Vùng an toàn: Thường từ 80°C đến 105°C (tùy động cơ). Đèn cảnh báo sáng khi >110°C.
Nguyên nhân quá nhiệt: Thiếu nước làm mát, bơm nước hỏng, quạt làm mát không chạy, nhiệt độ môi trường cao.
Hành động ngay lập tức: Tắt máy, kiểm tra mức nước, chờ nguội trước khi mở cổng bình.

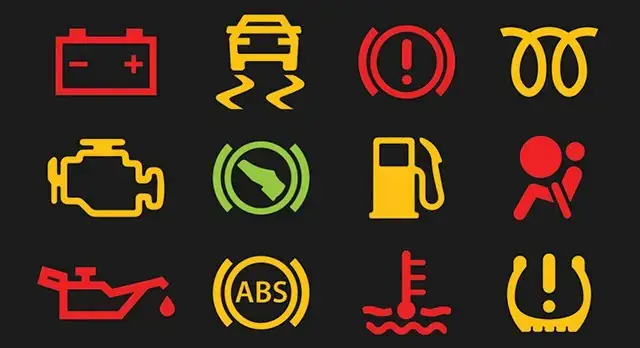

Đèn cảnh báo và chỉ báo hệ thống

Đèn trên bảng táp lô xe tải tuân theo quy ước màu vàng/cam (cảnh báo) và đỏ (nguy hiểm). Các đèn quan trọng:

Đèn áp suất dầu bôi trơn (Oil Pressure): Đỏ, sáng khi áp suất dầu thấp (<20 psi). Nguy hiểm: gây ăn mòn cơ cấu.
Đèn nhiệt độ động cơ (Engine Temperature): Đỏ, sáng khi quá nhiệt.
Đèn áp suất lốp (Tire Pressure): Vàng, cảnh báo lốp quá thấp/quá cao (nếu có hệ thống TPMS).
Đèn báo lỗi động cơ (Check Engine): Vàng, sáng khi ECU phát hiện lỗi. Cần đọc mã lỗi qua OBD2.
Đèn ABS (Anti-lock Braking System): Vàng, sáng khi hệ thống phanh chống bó cứng bị lỗi.
Đèn túi khí (Airbag): Đỏ/vàng, sáng khi hệ thống túi khí hỏng.
Đèn hệ thống treo khí nén (Air Suspension): Vàng, cảnh báo áp suất khí thấp hoặc hỏng hóc.
Đèn hệ thống phanh khí xả (Air Brake): Đỏ, sáng khi áp suất khí phanh không đủ (<60 psi).

Lưu ý: Tài xế phải thuộc lòng ý nghĩa từng đèn. Sách hướng dẫn xe luôn có bảng giải thích.

Công tắc và nút điều khiển chuyên dụng

Bảng táp lô xe tải tích hợp nhiều công tắc để điều khiển hệ thống mà không rời mắt khỏi đường:

Điều khiển đèn pha/cốt, xi-nhan, gạt mưa: Cơ bản như xe con nhưng kích thước lớn hơn, độ bền cao.
Điều khiển hệ thống phanh khí xả: Công tắc để xả khí phanh khi dừng lâu, bảo vệ hệ thống.
Điều khiển treo khí nén: Nút bấm để nâng/hạ thùng, điều chỉnh độ cứng.
Điều khiển hệ thống nâng hạ thùng (ben): Thường có công tắc 3 vị trí: nâng, hạ, dừng.
Điều khiển quạt làm mát động cơ: Tăng/giảm tốc độ quạt.
Điều khiển đèn cabin, đèn kho: Tách riêng để tiết kiệm pin.

Các công tắc này thường có độ bền cao (chịu được hàng trăm nghìn lần bấm), có đèn LED báo trạng thái.

Chức năng chính của bảng táp lô xe ô tô tải

1. Hiển thị thông tin vận hành thời gian thực

Tốc độ, vòng tua, mức nhiên liệu: 3 thông số cơ bản, giúp tài xế duy trì vận hành trong dải hiệu quả.
Nhiệt độ động cơ/dầu: Theo dõi sức khỏe động cơ. Nhiệt độ cao kéo dài có thể do thiếu nước, bugi hỏng, hoặc quá tải.
Áp suất dầu bôi trơn: Đảm bảo đủ dầu bôi trơn cho các bộ phận động cơ. Áp suất thấp có thể do máy hút dầu hỏng hoặc dầu quá loãng.
Áp suất khí phanh: Với xe tải dùng phanh khí, áp suất phải duy trì trên 90 psi khi đi. Cảnh báo sớm khi áp suất giảm.
Mức độ mài mòn má phanh: Hiển thị trên màn hình LCD, giúp lên kế hoạch thay thế.

2. Điều khiển hệ thống chuyên dụng

Hệ thống treo khí nén: Bảng táp lô có nút điều chỉnh độ cao thùng, độ cứng, giúp thích nghi với tải trọng và mặt đường.
Hệ thống nâng hạ thùng ben: Điều khiển từ bảng táp lô, có khóa an toàn để tránh nâng/hạ nhầm.
Hệ thống đèn công trường: Bật/tắt đèn làm việc, đèn cảnh báo.
Hệ thống đàm thoại/camera hành trình: Trên xe tải cao cấp, tích hợp màn hình cảnh báo điểm mù, camera lùi.

3. Cảnh báo sự cố và bảo vệ xe

Cảnh báo lỗi động cơ: Khi ECU phát hiện lỗi (ví dụ: cảm biến oxy hỏng, bugi cháy), đèn Check Engine sáng. Tài xế cần dùng máy đọc lỗi OBD2 để xác định mã lỗi.
Cảnh báo hệ thống điện: Đèn pin sáng khi máy phát điện không sạc.
Cảnh báo túi khí: Khi hệ thống túi khí bị lỗi, đèn sáng liên tục.
Cảnh báo hệ thống chống bó cứng phanh (ABS): Khi ABS hỏng, phanh sẽ trở về chế độ thường, dễ bó cứng khi phanh gấp.

4. Kết nối với các hệ thống khác

Bảng táp lô hiện đại giao tiếp với:

ECU (Engine Control Unit): Nhận dữ liệu động cơ.
BCM (Body Control Module): Điều khiển đèn, cửa.
ABS/TCS/ESP modules: Nhận tín hiệu từ hệ thống an toàn.
Màn hình giải trí/camera: Hiển thị hình ảnh.

Ưu điểm và nhược điểm của bảng táp lô xe tải

Ưu điểm

Độ bền cao: Thiết kế chịu được môi trường khắc nghiệt, rung động liên tục.
Tính chuyên dụng: Tích hợp nhiều công tắc cho hệ thống xe tải, giúp tài xế thao tác nhanh.
Thông tin đầy đủ: Hiển thị đủ thông số vận hành quan trọng, hỗ trợ quyết định lái xe.
Cảnh báo sớm: Hệ thống đèn cảnh báo giúp phát hiện sự cố trước khi nghiêm trọng.

Nhược điểm

Thiết kế cũ kỹ: Nhiều xe tải còn dùng bảng táp lô kim cơ, không có màn hình LCD, khó hiển thị thông tin chi tiết.
Tính năng ít: Không có kết nối Bluetooth, điều hòa tự động, hay hệ thống hỗ trợ lái như xe con.
Khó thay thế linh kiện: Do thiết kế riêng cho từng dòng xe, phụ tùng thay thế có thể khó tìm, đắt tiền.
Dễ hỏng do môi trường: Dù bền, nhưng tiếp xúc với bụi, nước, va đập lâu ngày vẫn có thể gây lỗi công tắc, hỏng màn hình.

So sánh với bảng táp lô xe con: Điểm khác biệt then chốt

Mục đích sử dụng: Xe tải cần độ tin cậy và thông tin vận hành; xe con cần tiện nghi và giải trí.
Vật liệu: Xe tải dùng nhựa cứng, kim loại; xe con dùng da, gỗ, nhựa mềm.
Tính năng: Xe tải có đồng hồ áp suất khí nén, điều khiển nâng thùng; xe con có màn hình cảm ứng, kết nối điện thoại.
Độ phức tạp: Xe tải đơn giản hơn về điện tử, dễ sửa chữa; xe con tích hợp nhiều ECU, phức tạp khi chẩn đoán.

Hướng dẫn lắp đặt và bảo dưỡng bảng táp lô xe tải

Lắp đặt bảng táp lô mới

Chuẩn bị: Ngắt nguồn điện (rút cọc âm pin). Chuẩn bị bảng táp lô mới phù hợp model xe.
Tháo bảng cũ: Tháo các ốc vít giữ bảng, cẩn thận rút dây điện (ghi nhớ vị trí cắm).
Lắp bảng mới: Đặt bảng vào vị trí, cố định ốc vít. Cắm dây điện theo vị trí ban đầu.
Kiểm tra: Bật máy, kiểm tra tất cả đèn, đồng hồ, công tắc hoạt động bình thường.
Hiệu chỉnh (nếu cần): Một số bảng kỹ thuật số cần hiệu chỉnh đồng hồ tốc độ sau khi lắp.

Bảo dưỡng định kỳ

Vệ sinh hàng tháng: Dùng khăn ẩm lau vỏ bảng, tránh hóa chất mạnh. Không dùng nước trực tiếp vào khe hở.
Kiểm tra đèn cảnh báo: Mỗi lần khởi động, quan sát các đèn sáng rồi tắt. Nếu đèn nào không tắt, cần kiểm tra.
Kiểm tra dây điện: 6 tháng/lần, kiểm tra dây có bị đứt, gãy, chập điện không.
Bảo dưỡng công tắc: Dùng chất làm sạm tiếp điểm (contact cleaner) xịm vào công tắc khó bấm để loại bỏ bụi bẩn.

Xử lý sự cố thường gặp

Đồng hồ tốc độ không chạy:
- Nguyên nhân: Cảm biến tốc độ hỏng, dây điện đứt, bảng táp lô lỗi.
- Khắc phục: Kiểm tra cảm biến, đo continuity dây, thay bảng nếu cần.
Đèn cảnh báo sáng liên tục:
- Ví dụ: Đèn ABS sáng. Đọc mã lỗi qua máy OBD2. Có thể do cảm biến tốc độ bánh xe hỏng hoặc dây điện.
- Đèn Check Engine: Đọc mã lỗi, tìm nguyên nhân (có thể do bugi, cảm biến oxy, hệ thống nhiên liệu).
Một phần màn hình kỹ thuật số không hiển thị:
- Do lỗi module hiển thị hoặc dây nối. Thường phải thay toàn bộ bảng táp lô.
Công tắc bị kẹt hoặc không hoạt động:
- Do bụi bẩn, oxy hóa. Tháo công tắc, làm sạch tiếp điểm, bôi thêm vaseline chống oxy hóa.

Câu hỏi thường gặp (FAQ) về bảng táp lô xe ô tô tải

1. Bảng táp lô xe tải dùng kim cơ hay kỹ thuật số tốt hơn?

Kim cơ: Độ bền cao, ít hỏng, dễ sửa, nhưng không hiển thị nhiều thông tin, không có tính năng cảnh báo chi tiết.
Kỹ thuật số: Hiển thị đa thông tin, tích hợp cảnh báo, nhưng dễ lỗi phần mềm, mất dữ liệu khi pin yếu.
Khuyến nghị: Xe tải cũ nên dùng kim cơ; xe tải mới nên chọn kỹ thuật số có độ bền cao.

2. Khi nào cần thay thế bảng táp lô?

Đồng hồ không chạy, đếm sai.
Đèn cảnh báo sáng liên tục dù xe bình thường.
Một số công tắc không hoạt động sau khi đã làm sạch.
Vỏ bảng bị nứt, văng ra, để lộ linh kiện bên trong.

3. Bảng táp lô xe tải có thể tự lắp đặt không?

Có thể nếu bạn có kinh nghiệm điện ô tô, biết cách rút dây và nối đúng chân.
Không nên nếu không chắc chắn: sai chân cắm có thể gây chập, hỏng ECU, hoặc đèn cảnh báo không hoạt động, nguy hiểm khi lái.

4. Làm sao biết bảng táp lô đã hỏng hay cảm biến?

Kiểm tra đèn: Khi khởi động, tất cả đèn trên bảng phải sáng rồi tắt. Nếu đèn nào không sáng, có thể do bảng hoặc đèn đó.
Dùng máy đọc lỗi OBD2: Nếu không có mã lỗi nhưng đồng hồ sai, khả năng cao bảng táp lô hỏng.
Thay thế thử: Thay bảng táp lô thử (có thể mượn từ xe cùng model), nếu lỗi biến mất thì bảng cũ hỏng.

5. Bảng táp lô xe tải có khắc phục được không?

Kim cơ: Có thể sửa chữa, thay kim, thay đèn.
Kỹ thuật số: Hầu hết phải thay toàn bộ vì linh kiện không bán rời. Một số trung tâm điện có thể sửa module màn hình.

6. Tại sao đồng hồ tốc độ xe tải chạy sai?

Do cảm biến tốc độ hỏng.
Do bánh xe có kích cỡ khác gốc (thay lốp lớn hơn).
Do bảng táp lô mất hiệu chỉnh sau khi thay pin.

7. Bảng táp lô xe tải có tích hợp camera hành trình không?

Xe tải mới (2026 trở lên) có thể tích hợp. Bảng táp lô sẽ có màn hình nhỏ hiển thị camera lùi hoặc camera hành trình. Xe cũ thường không có.

Kết luận

Bảng táp lô xe ô tô tải là thành phần quan trọng, là cầu nối giữa tài xế và các hệ thống xe. Hiểu rõ từng thành phần, chức năng và cách bảo dưỡng không chỉ giúp vận hành an toàn mà còn tiết kiệm chi phí sửa chữa không đáng có. Khi mua xe tải cũ, cần kiểm tra kỹ bảng táp lô; khi sửa chữa, nên dùng phụ tùng chính hãng. Để nâng cao kiến thức về xe tải và các hệ thống liên quan, hãy tìm hiểu thêm các bài viết chuyên sâu về bảo dưỡng xe tải, hệ thống điện ô tô, và cách chẩn đoán lỗi động cơ tại mercedesbinhduong.vn.
